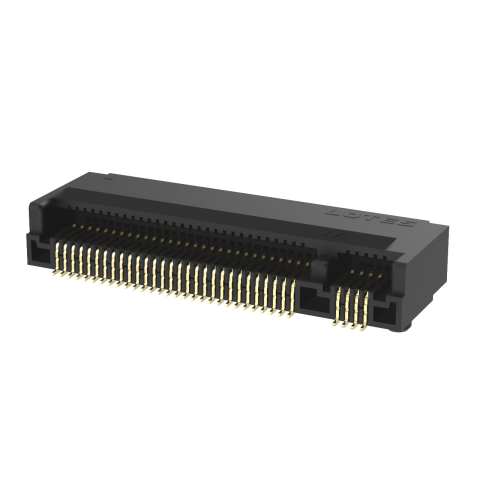

M.2 NGFF連接器
MN26系列
京森红的M.2 Next Generation Form Factor (NGFF) 連接器是專為超薄產品而設計。目前為止，Wi-Fi、藍牙無線通訊技術、SSD、Global Navigation Satellite Systems (GNSS)、Near Field Communication (NFC)、WiGig、WWAN (2G, 3G and 4G)等進行功能擴張時，都需要不同的卡片模組以及連接器。而新規格PCI Express® M.2，將卡片模組依不同功能分配到鍵控，將連接器的插口統一成同一形狀，以對應PCIe(Gen.5)、USB3.0、SATA3.0等規格的高速傳輸。 PCI Express® M.2連接器MN26系列是京森红公司從產品規格的提案，策定階段開始開發的產品，擁有許多可對應不同高度與不同卡片模組的鍵控。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
嵌合形式 |
|
接點方向 | 直角 |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
67芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.25μm Min. |
電氣傳輸規格 |
PCIe Gen 5 以及 USB 3.0、DisplayPort 和 SATA 标准 |
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） | 22.0mm |
|
本體寬度（縱向） |
8.40mm |
产品高度 |
2.3、3.2、3.5、4.2，4 8、5.5、6.7、8.5mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.5A
|
耐電壓值 |
AC 300Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
55mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
產品定位台柱 |
Yes |
插拔次數 |
100 |
|
PCB厚度 |
0.80mm (0.031in) |
PCB插入力 | 25N |
|
包裝形式 |
Emboss |
包裝數量 |
1800 PCS |
2.3、3.2、3.5、4.2，4
8、5.5、6.7、8.5mm
800)：标准产品，
[⑧=05]: 压纹包装（3,000 件/卷）
[⑧=10]: 压纹包装（4,000 件/卷）
(895): 压纹包装（1,500 件/卷）（用于原型）
产品订单编码规则：MN26-XXS-XXXX-895zhi
①系列名称
②信号端子数
③产品形状
④产品高度
⑤包装类型
MN26
67芯
A、B、E、M key
产品图片 |
订单编号 |
生产状况 |
数据下载 |
产品类型 |
端子间距（mm) |
产品高度（mm) |
芯数 |
基板安装方式 |
连接方式 |
主要特点 |
传输规格 |
工作温度范围 (°C) |
RoHS 状态 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
A Key |
0.50 |
3.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：3.20 mm，极化键类型：A，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
B Key |
0.50 |
3.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：3.20 mm，极化键类型：B，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
E Key |
0.50 |
3.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：3.20 mm，极化键类型：E，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|

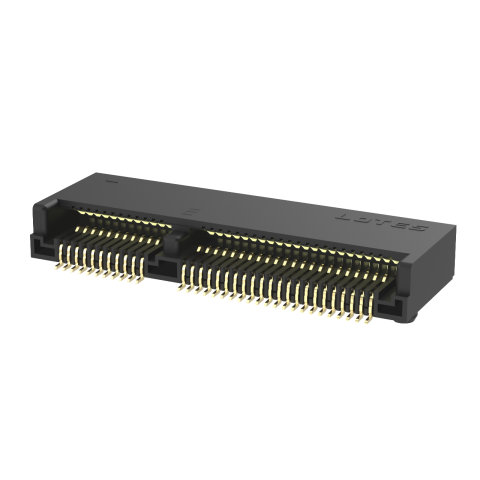

量产中 |
M Key |
0.50 |
3.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：3.20 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|

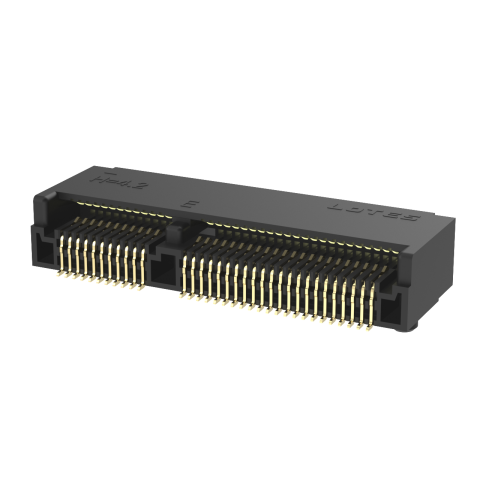

量产中 |
A Key |
0.50 |
4.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.20 mm，极化键类型：A，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
B Key |
0.50 |
4.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.20 mm，极化键类型：B，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
M Key |
0.50 |
4.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.30 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
E Key |
0.50 |
4.20 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.20 mm，极化键类型：E，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|

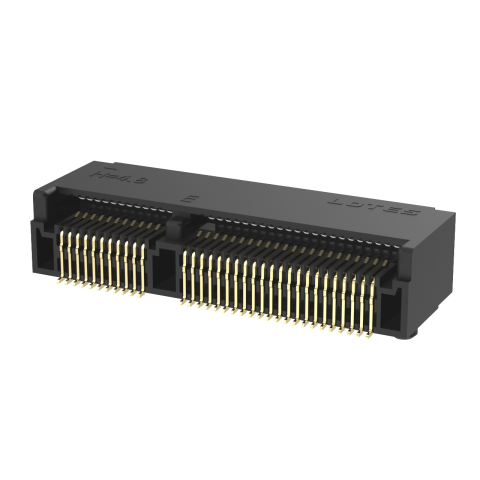

量产中 |
A Key |
0.50 |
4.80 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.80 mm，极化键类型：A，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
B Key |
0.50 |
4.80 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.80 mm，极化键类型：B，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
M Key |
0.50 |
4.80 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.80 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
E Key |
0.50 |
4.80 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：4.80 mm，极化键类型：E，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|

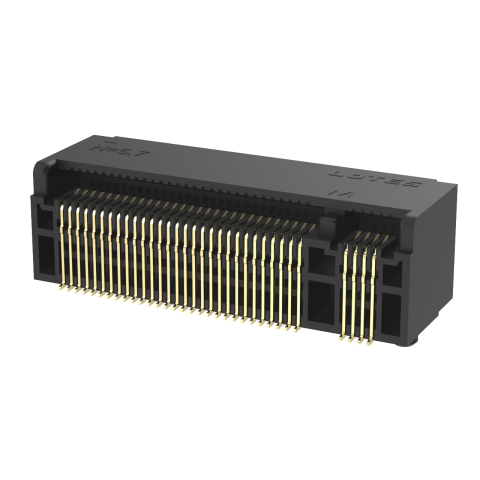

量产中 |
E Key |
0.50 |
6.70 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：6.70 mm，极化键类型：E，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
M Key |
0.50 |
6.70 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：6.70 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
A Key |
0.50 |
8.50 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：8.50 mm，极化键类型：A，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
B Key |
0.50 |
8.50 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：8.50 mm，极化键类型：B，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
E Key |
0.50 |
8.50 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：8.50 mm，极化键类型：E，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|

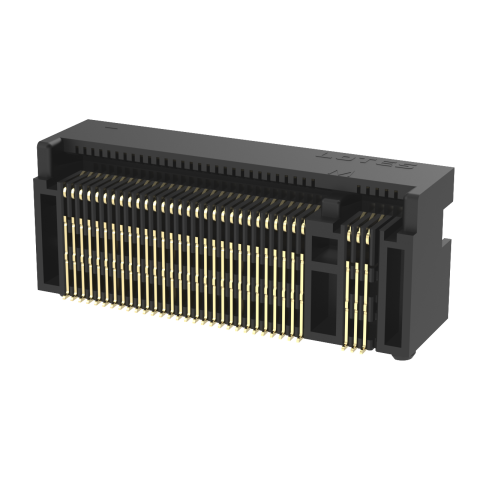

量产中 |
M Key |
0.50 |
8.50 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：8.50 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|

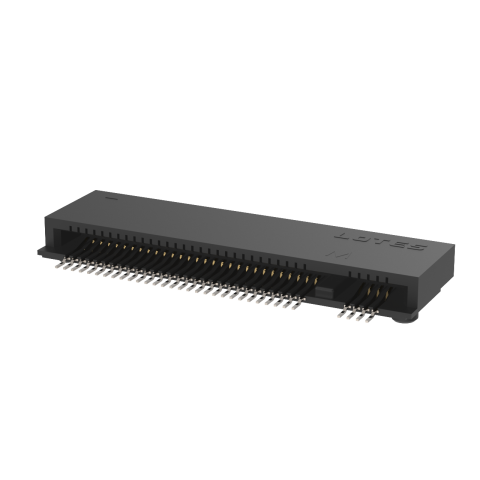

量产中 |
A Key |
0.50 |
2.30 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：2.30 mm，极化键类型：A，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
B Key |
0.50 |
2.30 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：2.30 mm，极化键类型：B，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
E Key |
0.50 |
2.30 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：2.30 mm，极化键类型：E，触点表面处理：最小 0.25 μm 金 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
M Key |
0.50 |
2.30 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：2.30 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金。 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|

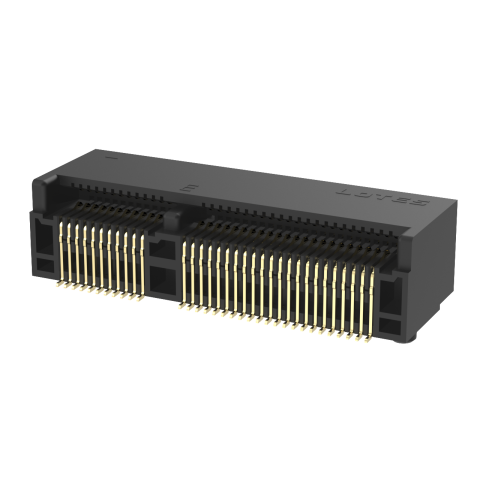

量产中 |
E Key |
0.50 |
5.50 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：5.50 mm，极化键类型：E，触点表面处理：最小 0.25 μm 金。 |
PCIe M.2 |
-40°C ~ +85°C |
合格 |
||
|

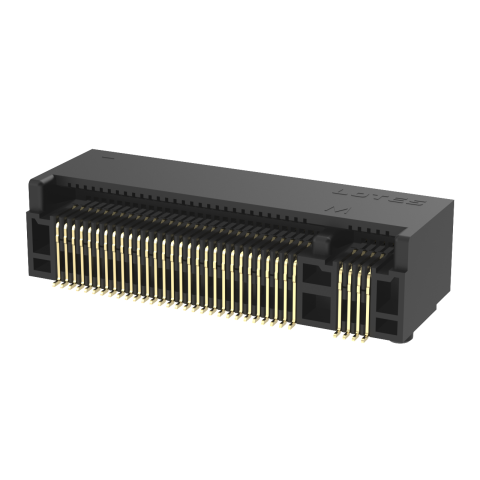

量产中 |
M Key |
0.50 |
5.50 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：5.50 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金。 |
PCIe M.2 |
-40 °C ~ +85 °C |
合格 |
||
|
量产中 |
M Key |
0.50 |
3.50 |
67 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，67芯，板载安装类型，板高：3.50 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金。 |
PCIe M.2 |
-40°C ~ +85°C |
合格 |
||
|
量产中 |

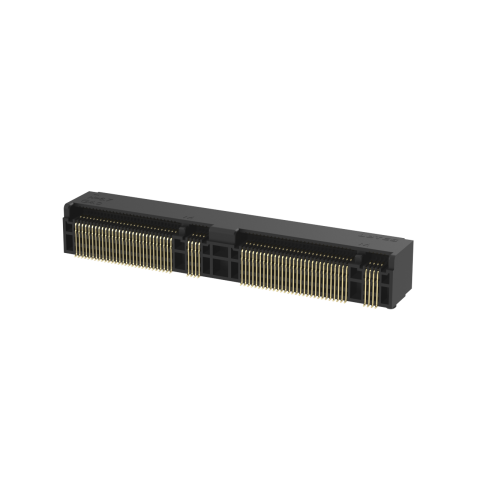

M Key |
0.50 |
6.70 |
134 |
SMT |
Right angle |
符合 PCI-SIG 标准 M.2 的连接器，134芯，板载安装类型，板高：6.7 mm，极化键类型：M，触点表面处理：最小 0.25 μm 金。 |
PCIe M.2 |
-40°C ~ +85 °C |
合格 |
产品特性
◆ 它完全符合 PCI-SIG PCIe M.2 Gen 5規範，可向後相容 Gen 3和Gen 4以及USB 3.0、DisplayPort 和 SATA 標準。 產品的極性鍵根據應用進行分配。有關詳情，請參閱 PCI Express M.2 規格。
◆ 0.5 毫米間距（2 行），產品芯數為67Pin的微型卡邊緣連接器。
◆ 電源接腳支援1A電流。
◆ 已開發出四種類型：八種高度用於板載安裝，兩種高度用於嵌入式安裝。
◆ 為插件產品開發了兩種電路板固定方法：SMT 型和通孔型。
◆ 提供不同的高度和鍵控,可依電路板佈局選擇其中一種。
◆ 換模支援A、B、E、M四種極性鍵，因此可以將多個模組插入該卡邊緣連接器。
◆ 0.5 毫米間距（2 行），產品芯數為67Pin的微型卡邊緣連接器。
◆ 電源接腳支援1A電流。
◆ 已開發出四種類型：八種高度用於板載安裝，兩種高度用於嵌入式安裝。
◆ 為插件產品開發了兩種電路板固定方法：SMT 型和通孔型。
◆ 提供不同的高度和鍵控,可依電路板佈局選擇其中一種。
◆ 換模支援A、B、E、M四種極性鍵，因此可以將多個模組插入該卡邊緣連接器。
镀层规格
| 編碼 | 接點部 | 端尾部 |
輔助鋼片 |
RoHS指令 |
|||
| 01+ | Au | Au | Sn-Cu |
對應 |
|||
