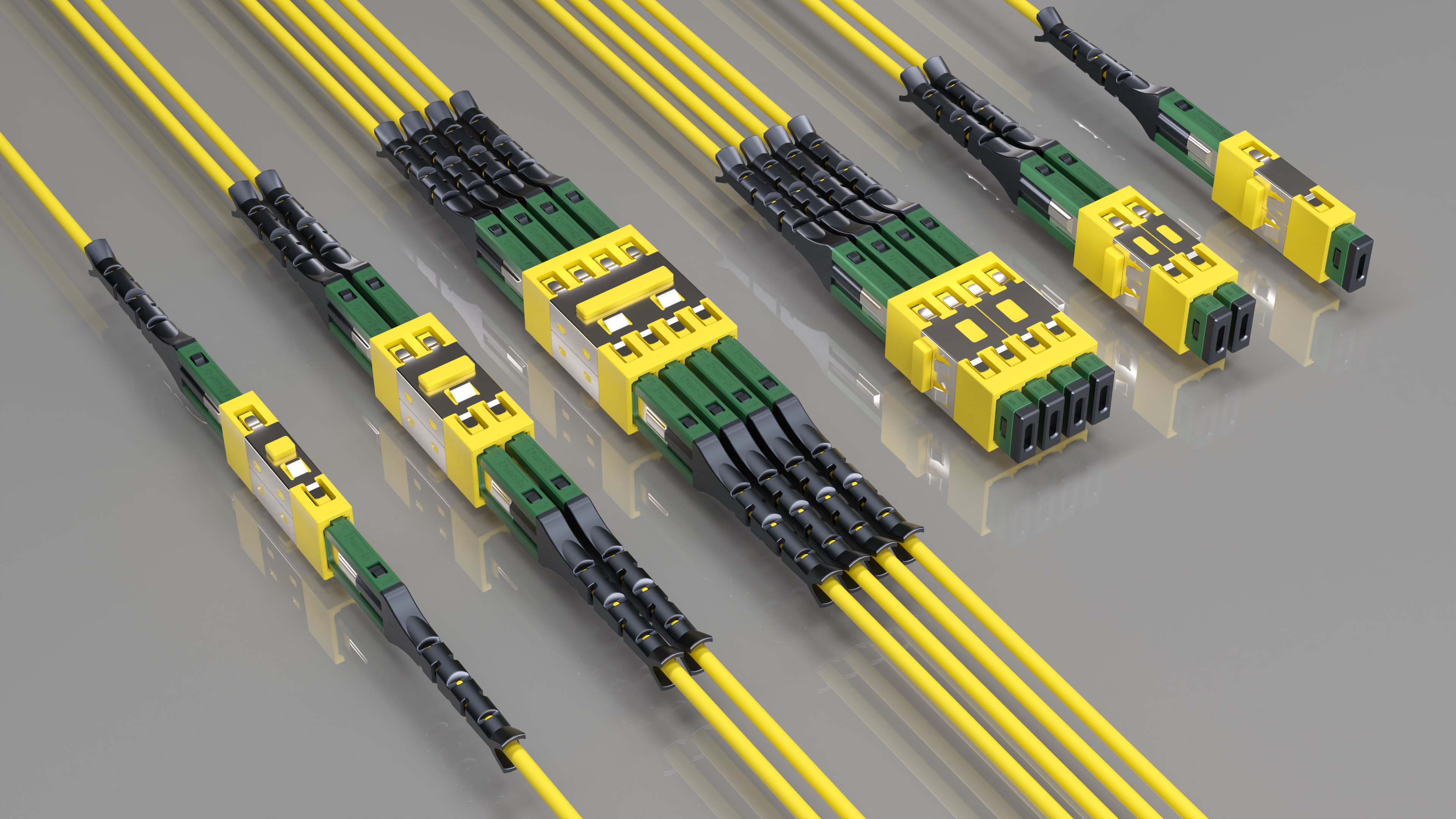

MFC系列連接器
MFC系列连接器

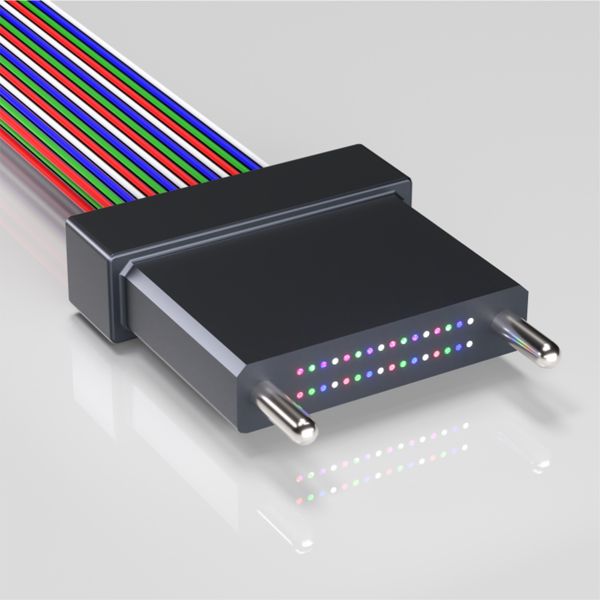

革命性的MFC連接器透過將新型尺寸減小的MT型插芯(TMT) 與新穎的超小型(VSFF) 連接器實施例相結合，開創了高密度、低插入損耗連接的新時代。超小型(VSFF)連接器將成為超大規模資料中心設計的前沿。隨著人工智慧和機器學習的普及和應用，對更高功率、冷卻和高密度連接的需求也在增長。京森紅與全球最大的超大規模人工智慧資料中心緊密合作，攜手開發面向未來的創新。MFC連接器類型已成為超大規模AI領域的領先技術。MFC由京森紅設計並整合到我們的客製化解決方案中，是一種緊湊型連接器（16F和24F），旨在幫助資料中心快速擴展以適應高頻寬AI應用。其創新的肩部設計經久耐用，可確保重複插入和拔出循環的精確拋光和機械完整性。顯著特點包括250 微米間距、與 250、200 和 165 微米光纖的兼容性以及與相應MT和MT-16格式的互配性。在單模APC和多模APC應用中均具有低插入損耗，可為各種光纖需求提供多功能解決方案。它有16F和24F兩種型號，符合Telcordia GR-1435 標準，可容納高達2.5mm OD的電纜，與行業標準基礎設施無縫整合。發明專利正在申請中，敬請期待！
产品用途
●服务器和存储

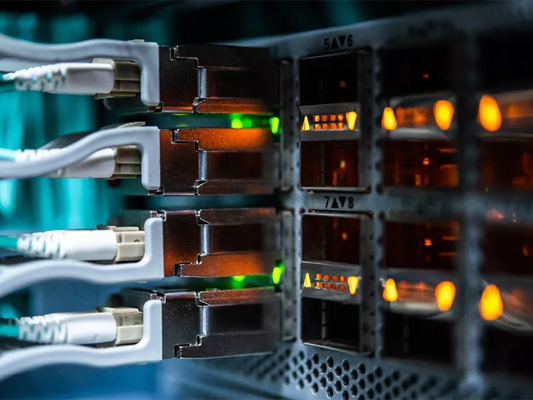

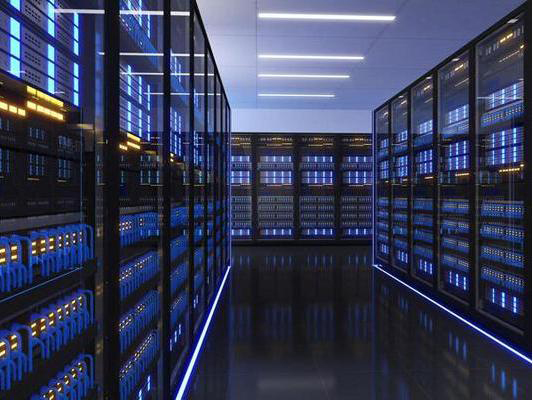

●数据中心和高性能计算环境
●广播和媒体行业
●航空航天和军事通信

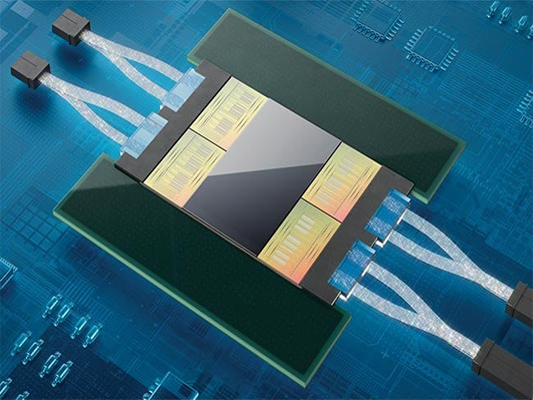

●COP共封装光学器件和板载连接
●工业自动化
●电信网络
●高带宽收发器
产品资料下载
产品规格
 |
|||||
|

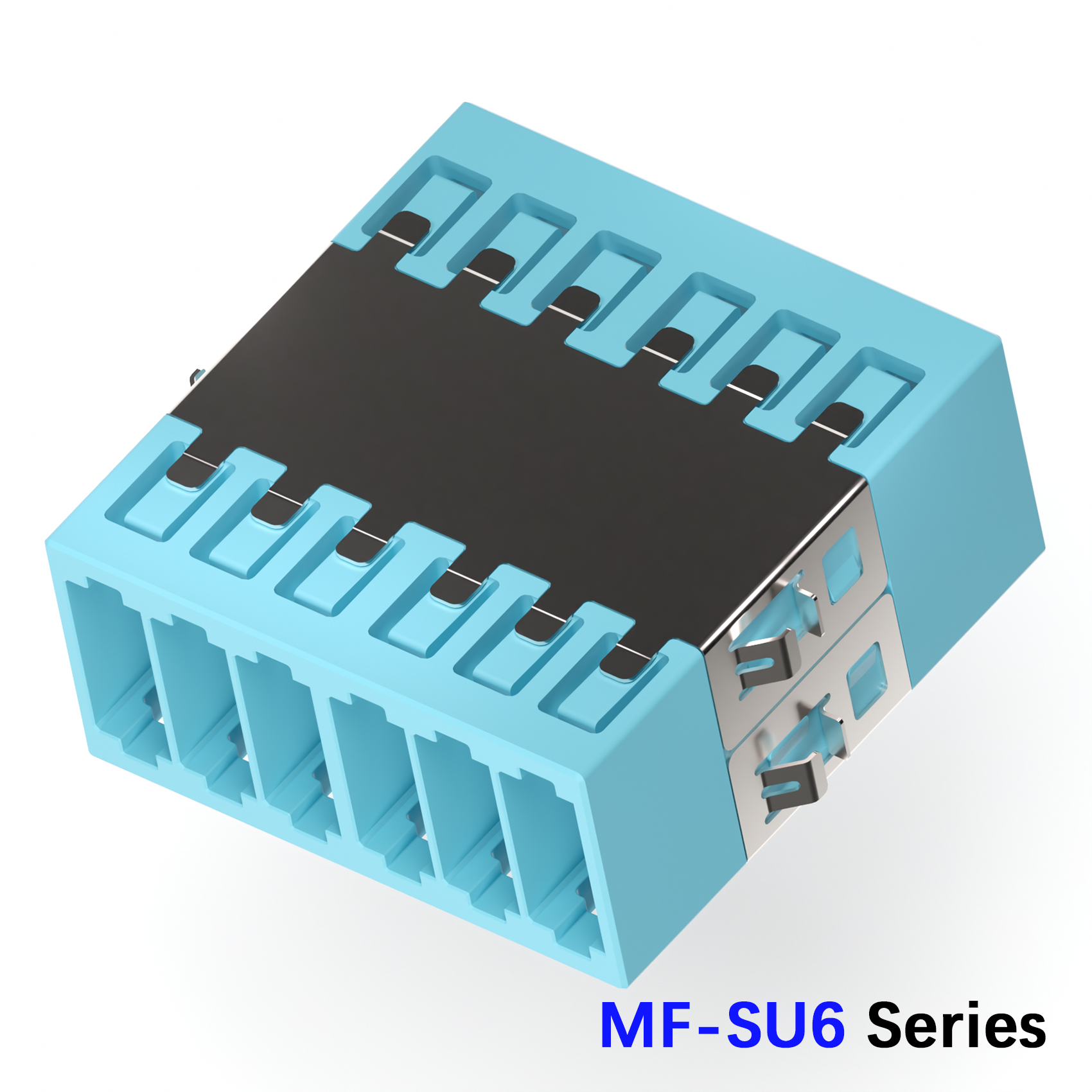

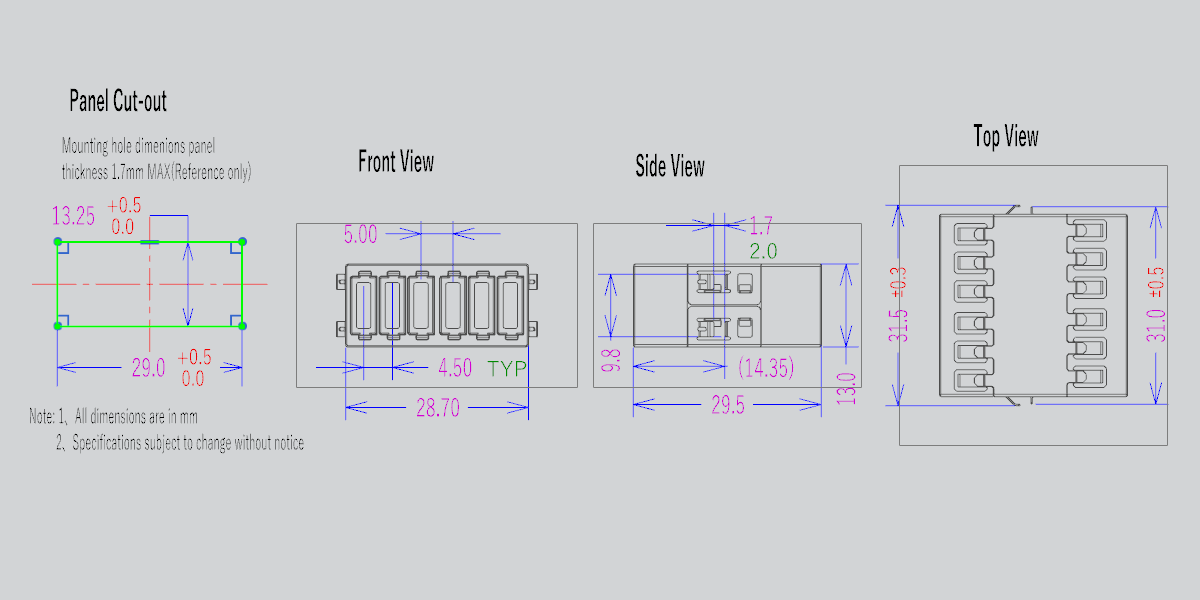

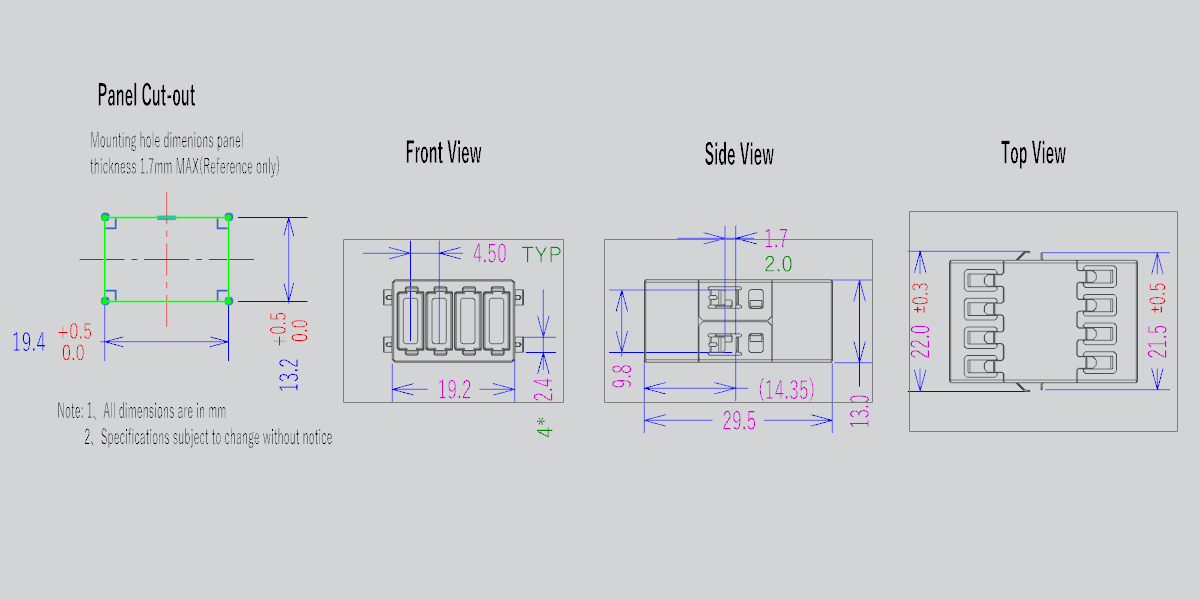

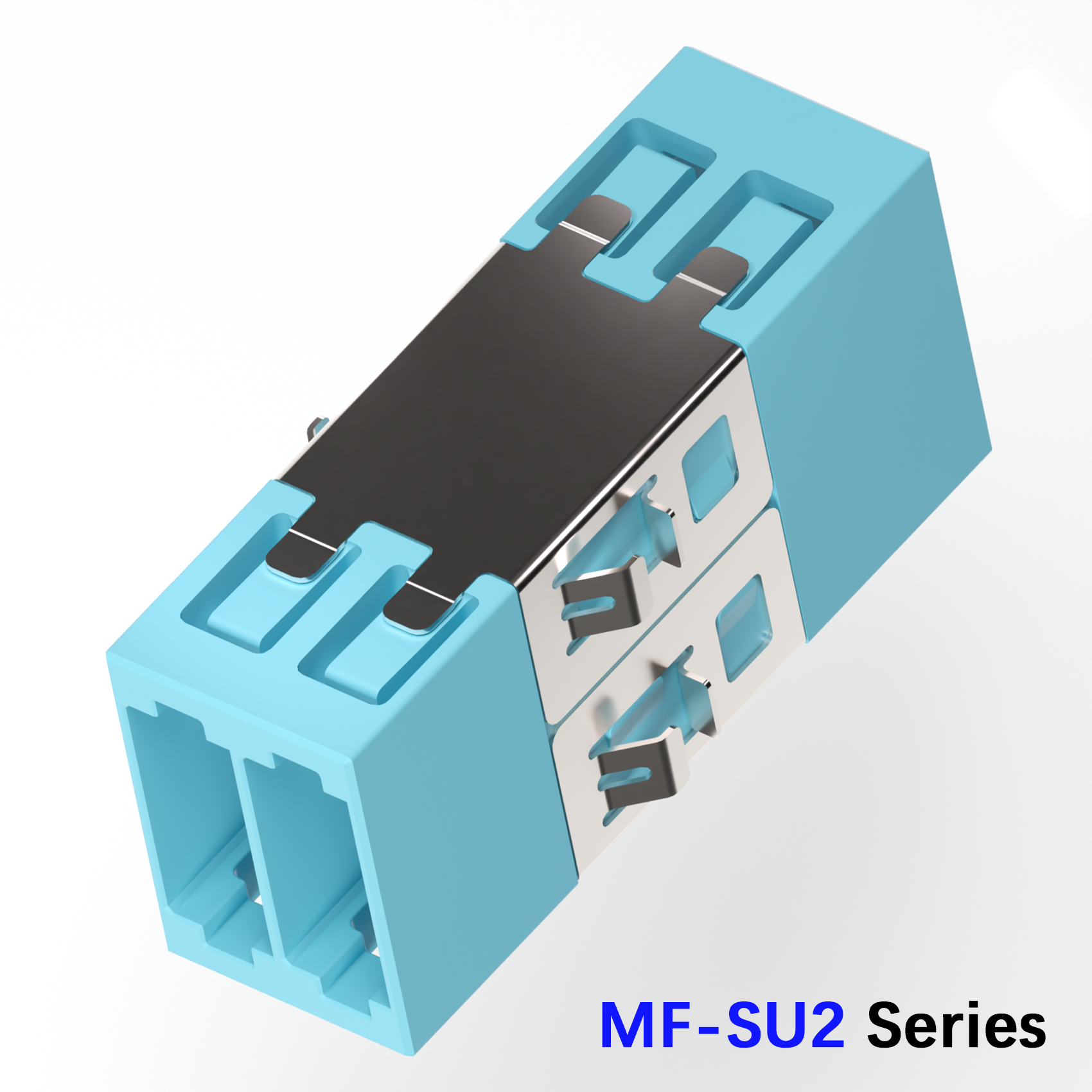

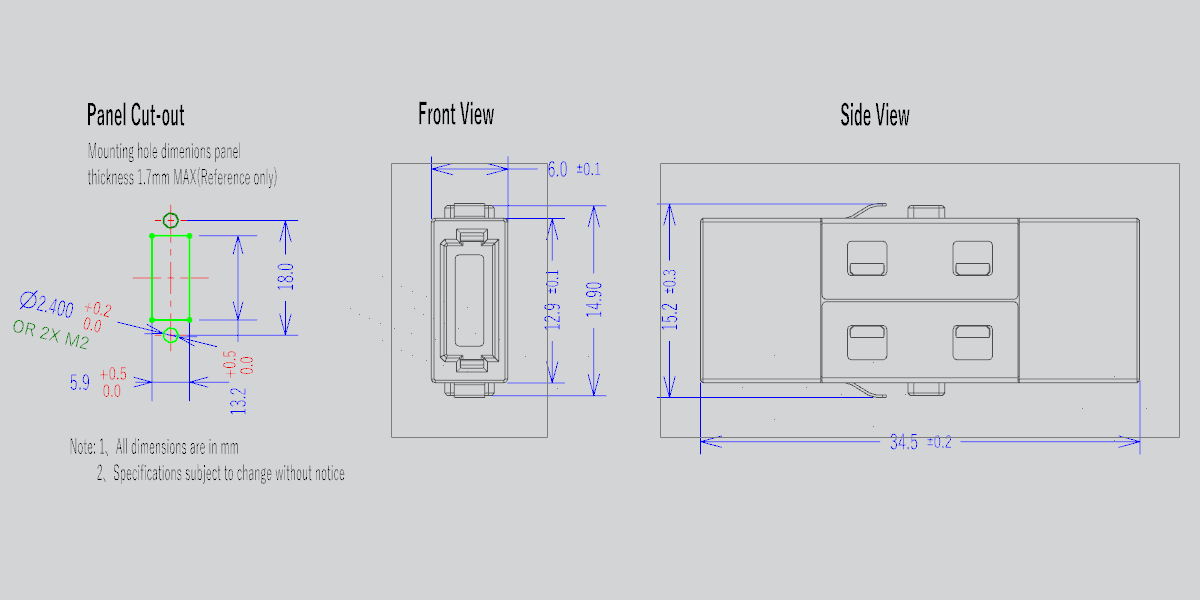

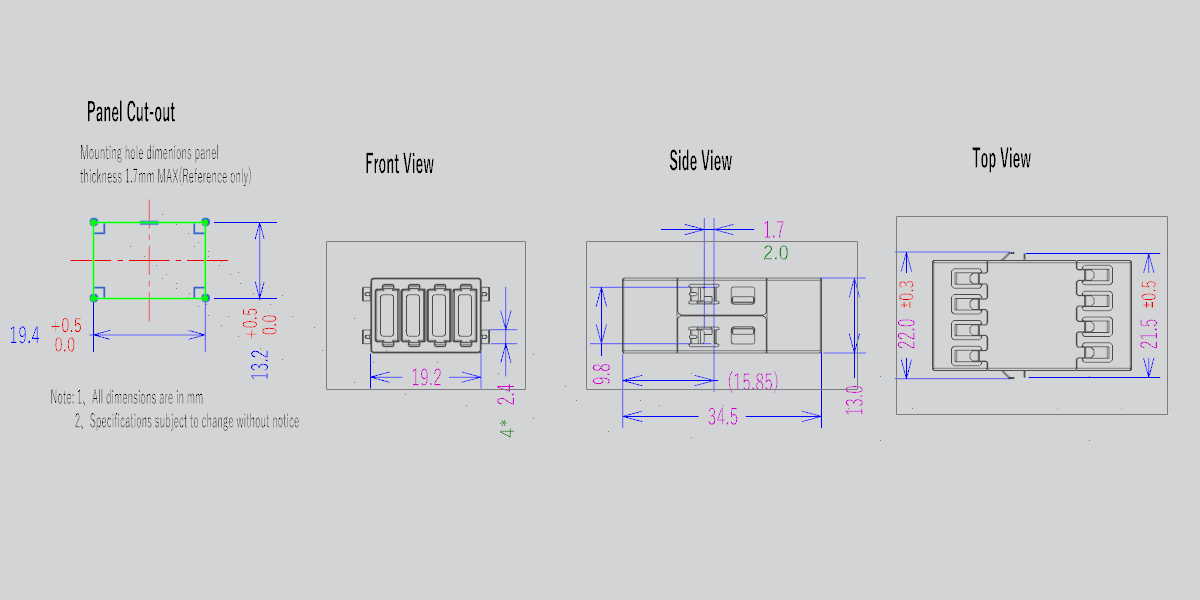

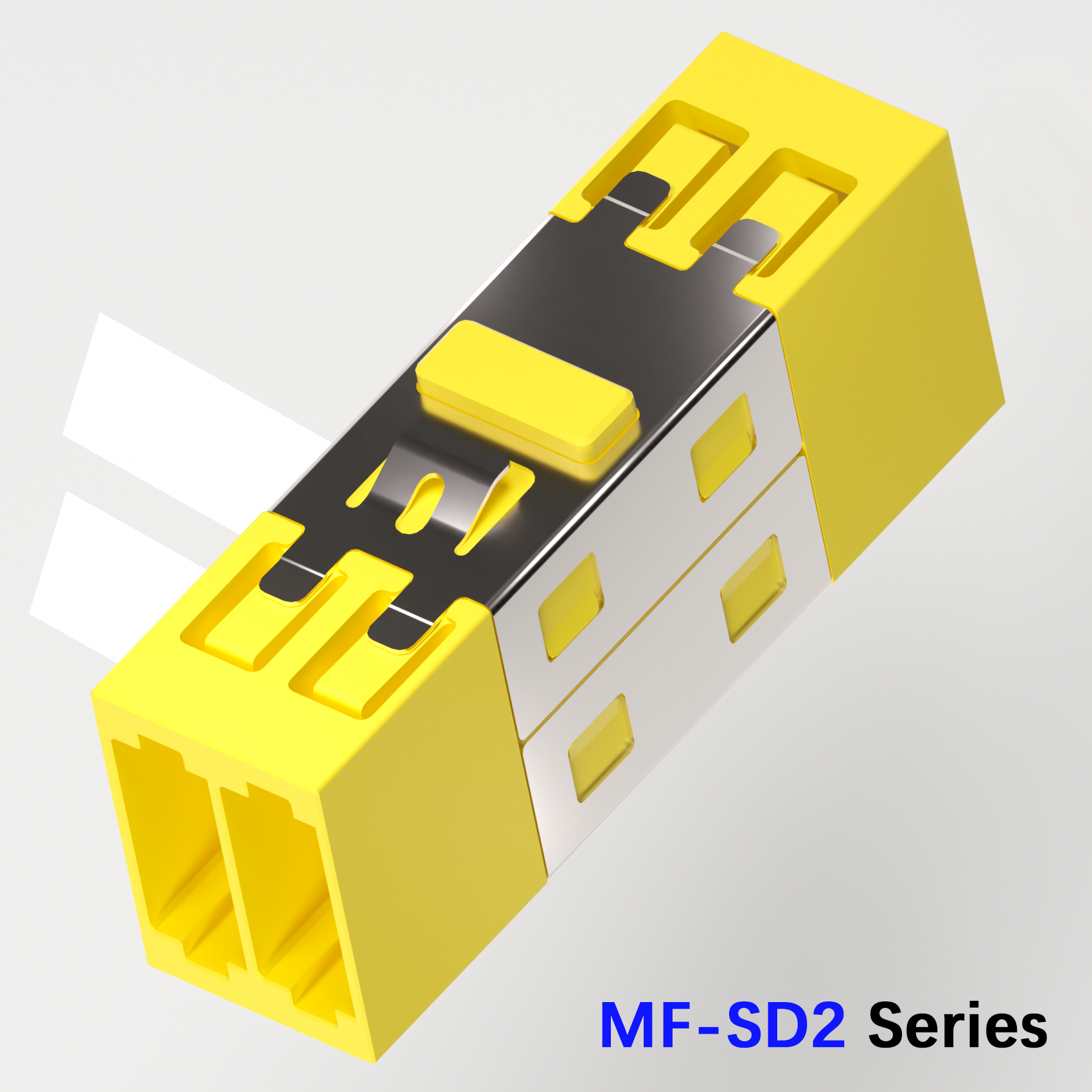

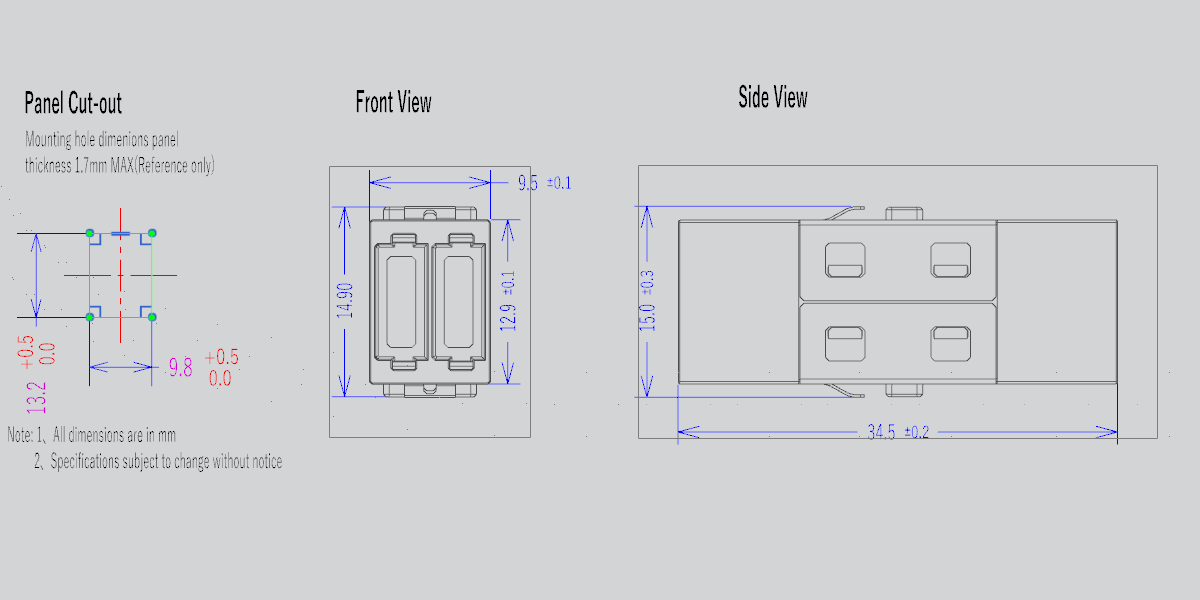

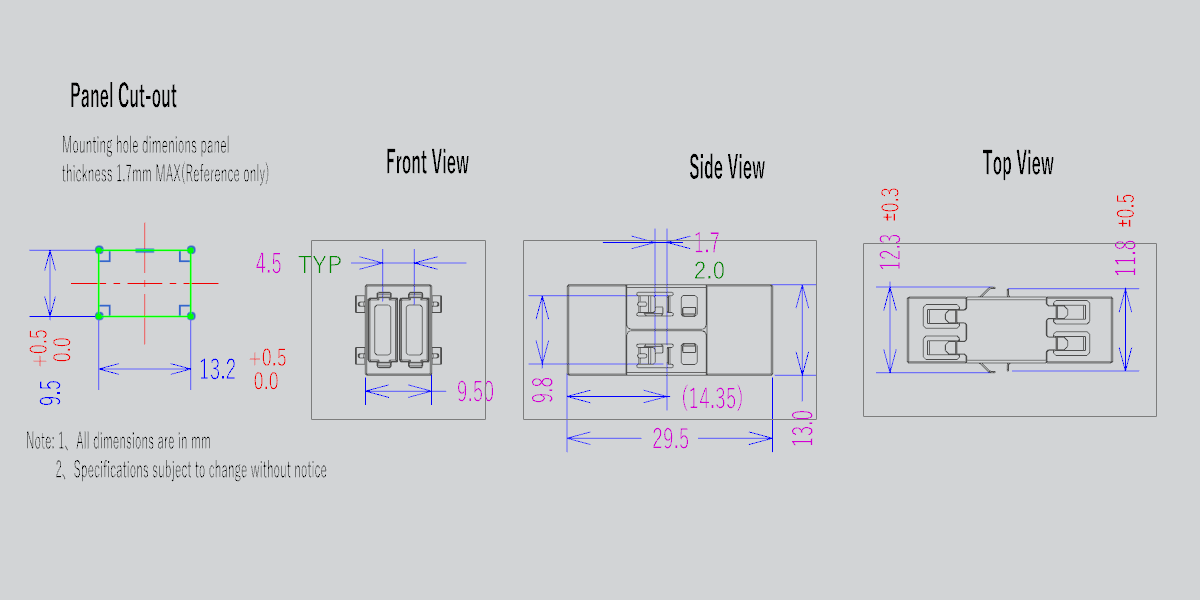

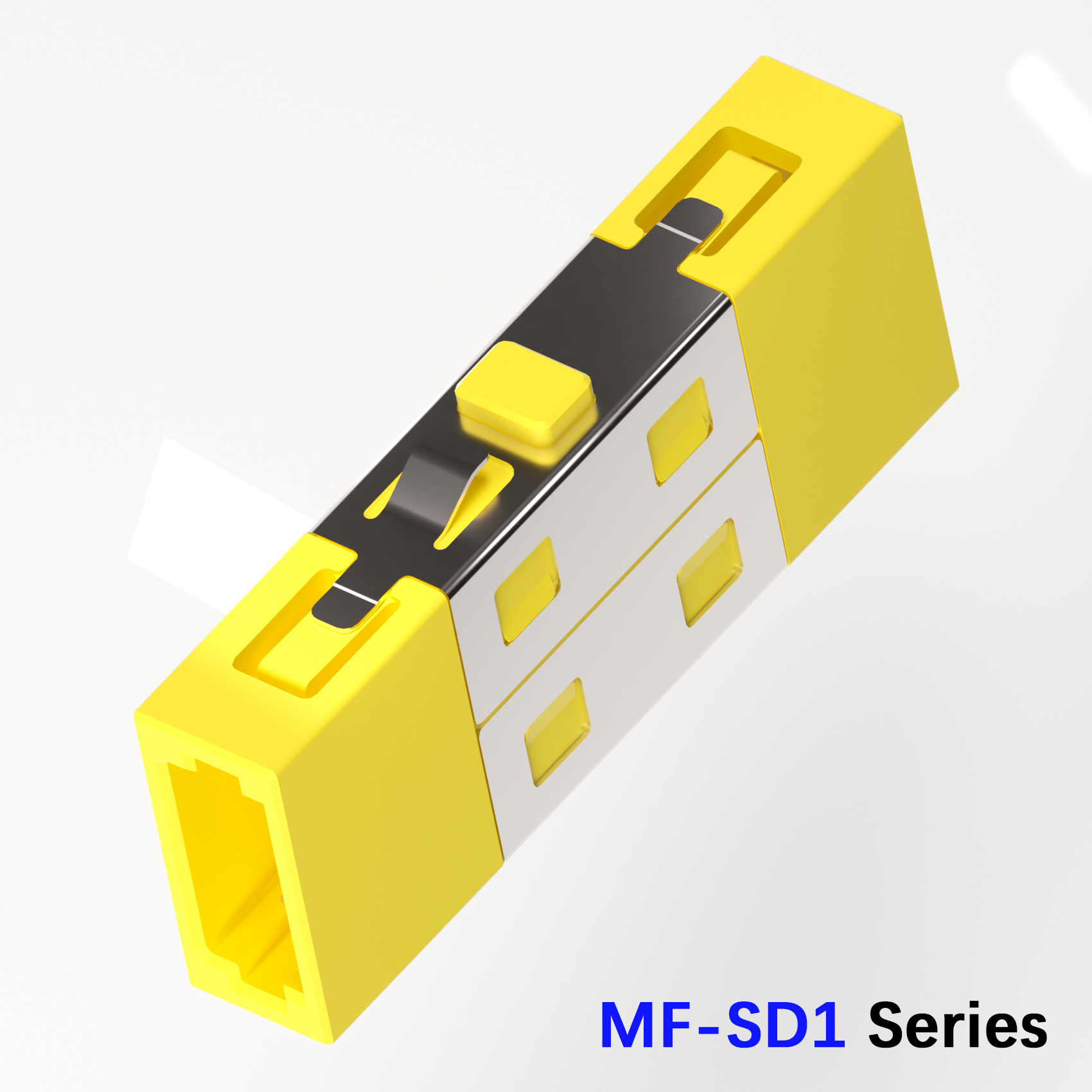

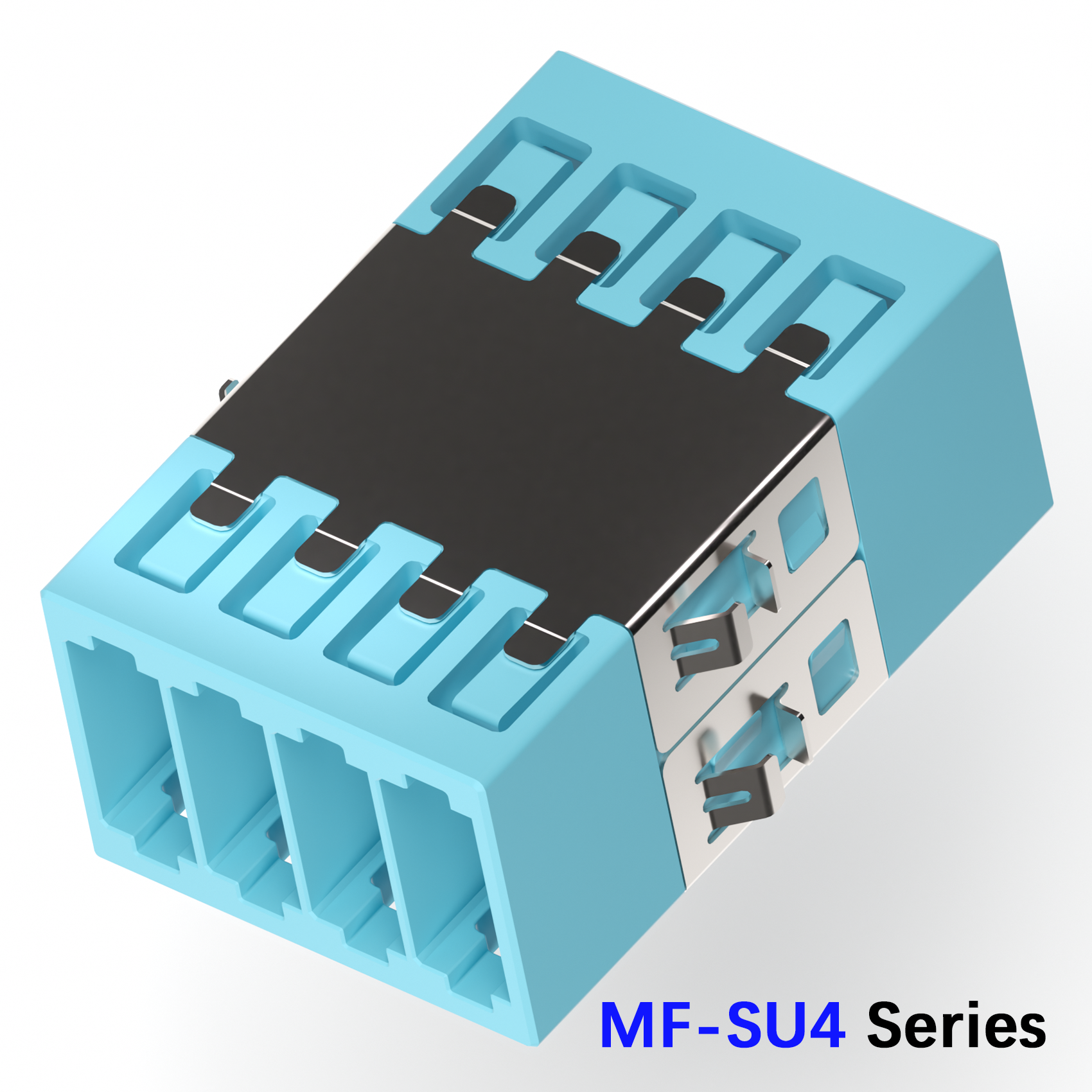

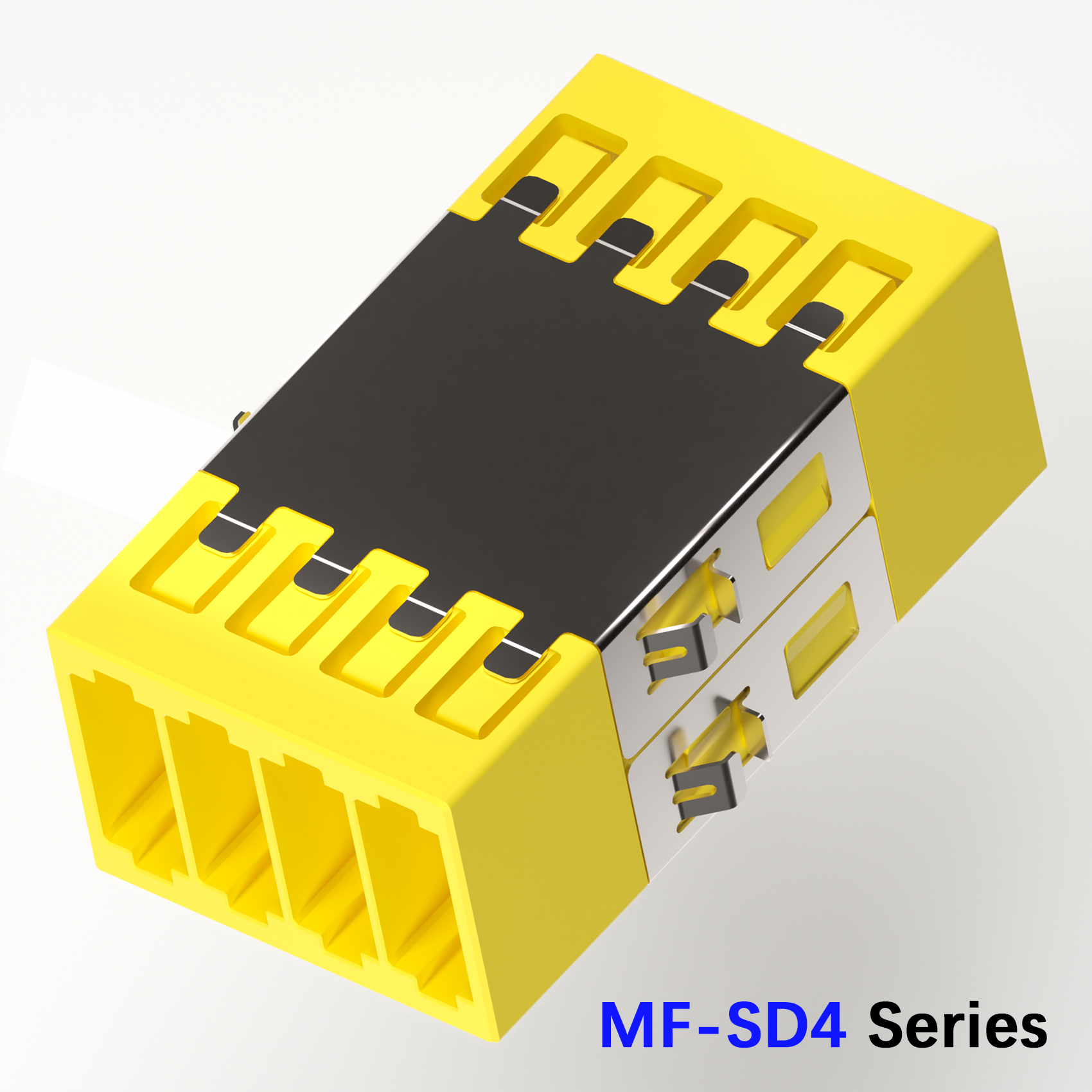

MFC適配器方案 京森紅提供二埠和四埠轉接器，將MFC連接器連接至MFC連接器或MFC-JR連接器。二埠轉接器設計用於透過與MPO（SC 開孔）轉接器相同的面板開孔，只需卸下單口MPO轉接器並安裝MFC二埠轉接器即可使光纖密度瞬間翻倍。四埠MFC轉接器將與四埠MDO轉接器安裝在同一面板開孔尺寸。 訂購的所有適配器都可以帶有或不帶有預先安裝在適配器中的防塵塞。對於不需要某些適配器連接埠的應用，京森紅提供可安裝在這些連接埠中的選購連接埠蓋。 |
|||||
 |
 |
||||
 |
 |
||||
 |
 |
||||
 |
 |
||||
 |
 |
||||
 |
 |
||||
|
MFC-JR和轉接器/插座
優化用於：
|
|||||
|
|
|||||
|
VMT插芯技術
|
|||||
|
|
 |
||||
产品特性

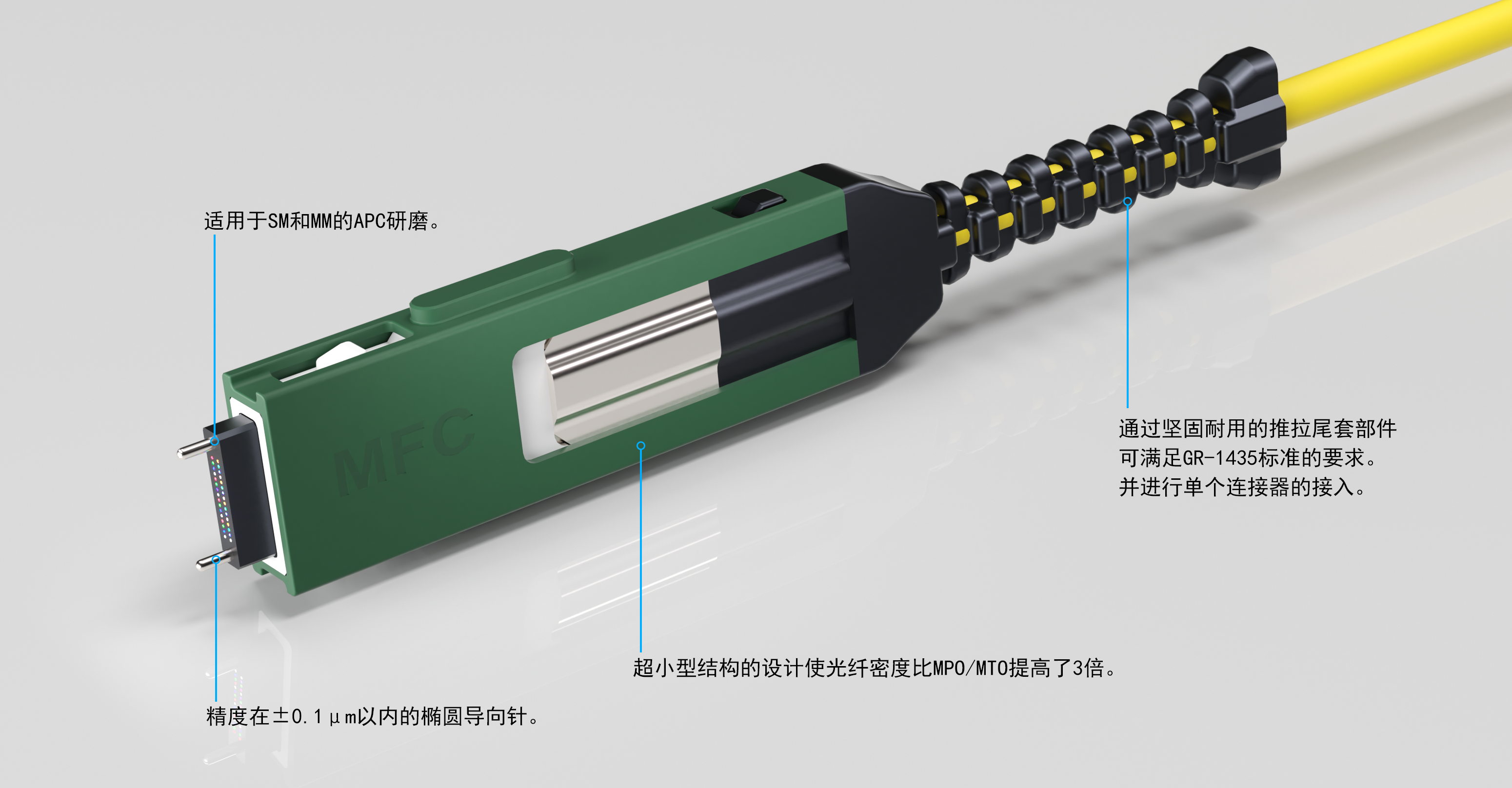

京森紅的MFC連接器是一種超小型(VSFF) 多光纖連接器，專為端接直徑最大為2.5毫米的單模和多模光纖而設計。 MFC連接器採用新穎的TMT套管技術，與MT或MT-16對準結構相協調。使用革命性的Kyomori-Ka推拉式引導技術，可以輕鬆實現最密集連接器環境中的單一連接器訪問

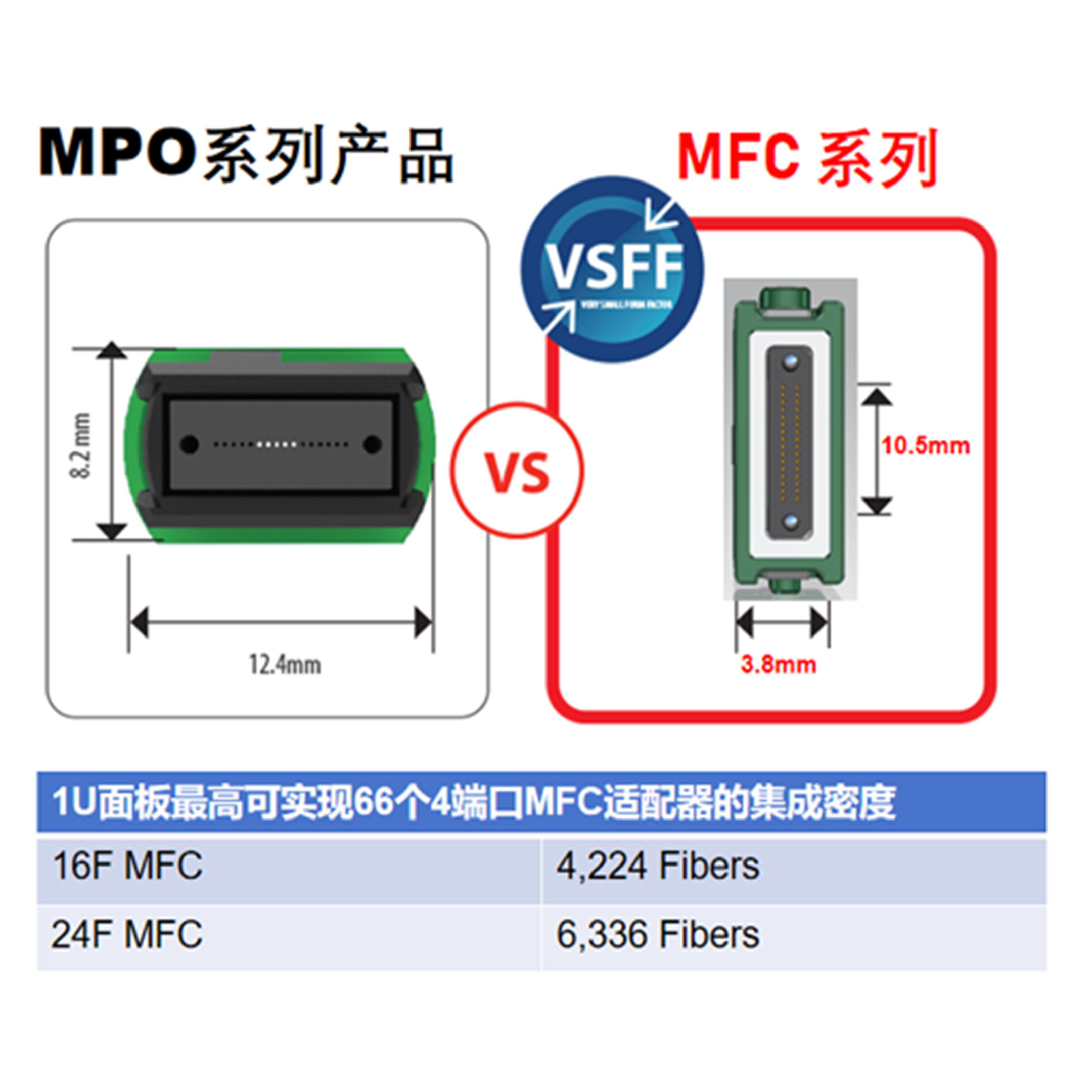

*3 倍於 MPO 格式的佈線連接埠密度
*Kyomori-Ka推拉式引導，可輕鬆插入和提取連接器
*採用成熟的 MT 或 MT-16 機械和光纖對準結構
*相容標準 250 微米 OD 和間距光纖
*VMT插芯系列低損耗、IEC B 級插入損耗效能（0.25 dB 97% 隨機匹配）
*適用於 SM 和 MM 應用的 APC
*提供 1×12、1×16、2×12和2×16變體、
*經過 Telcordia GR-1435 測試
*電纜外徑高達 2.5 毫米
*標準佈線產業基礎設施支持，包括清潔器、拋光機、干涉儀和光學測試設備

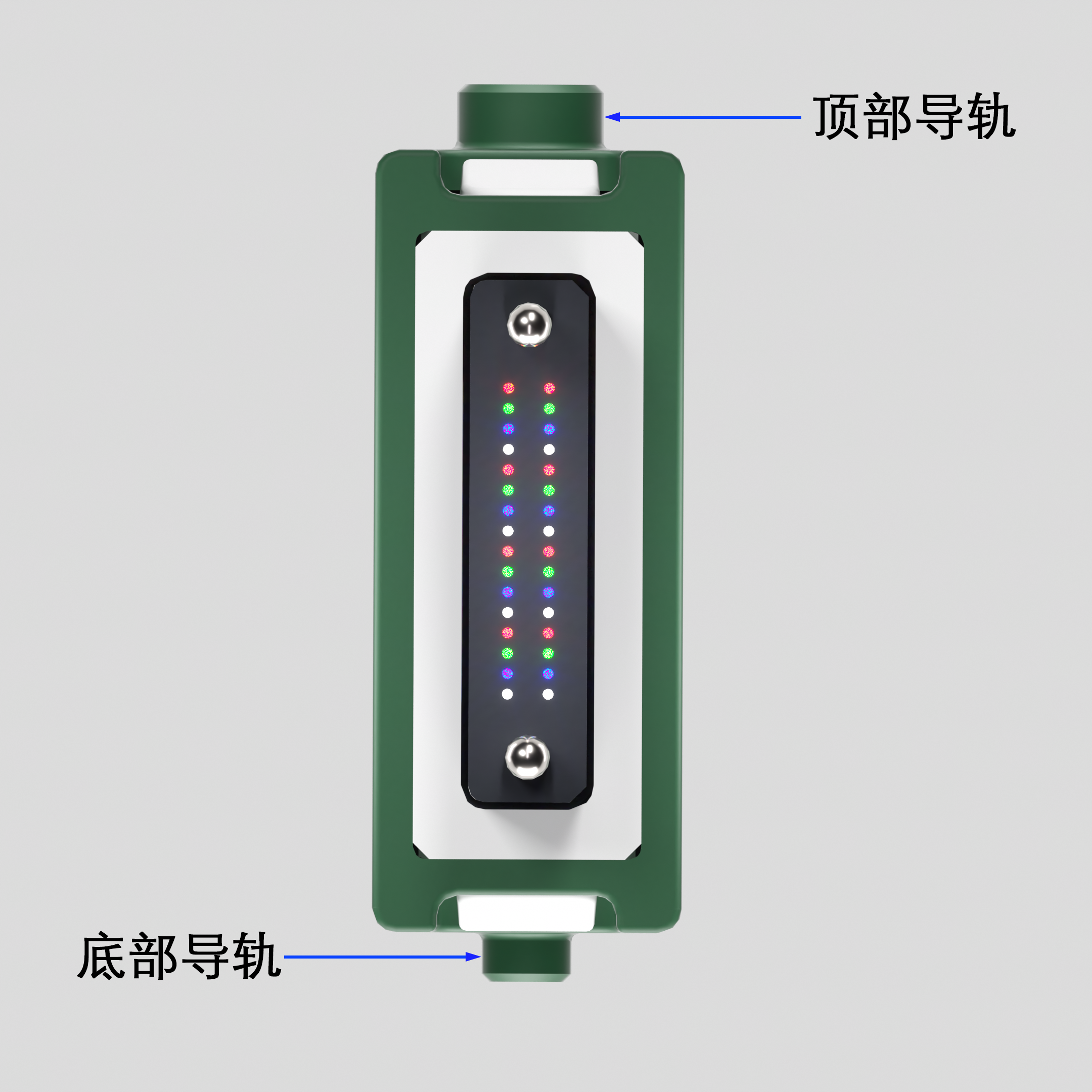

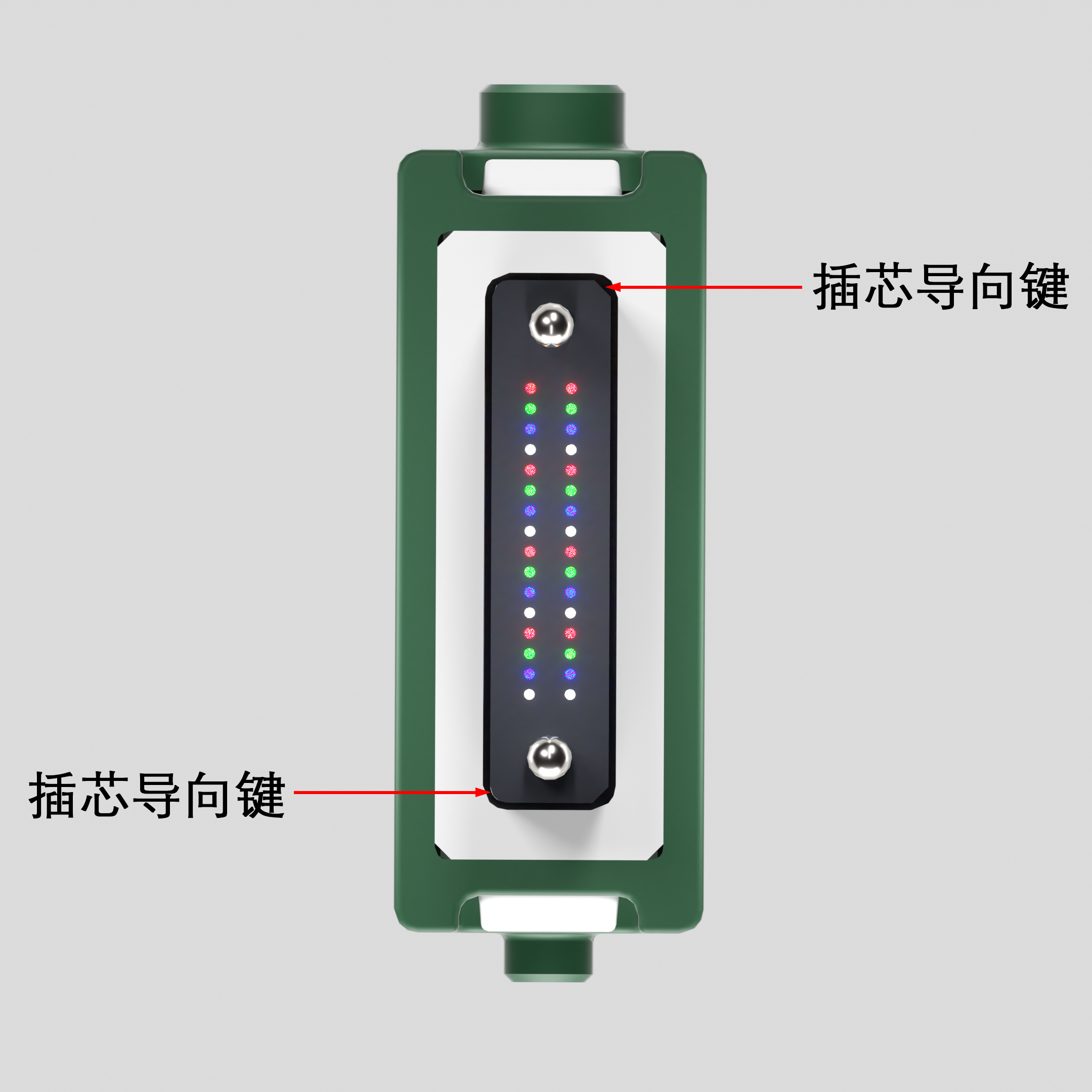

底部導軌功能可確保連接器以正確的極性方向安裝

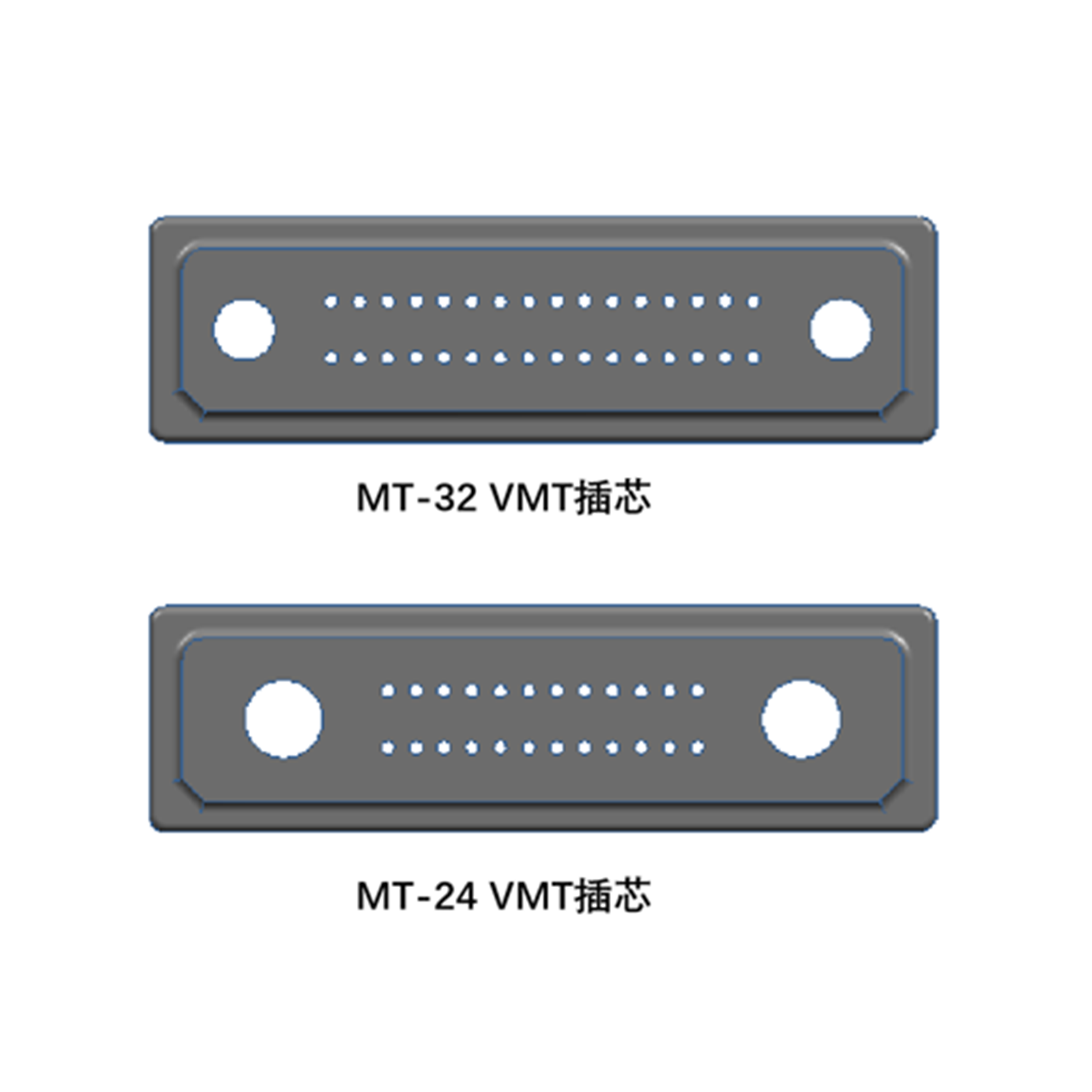

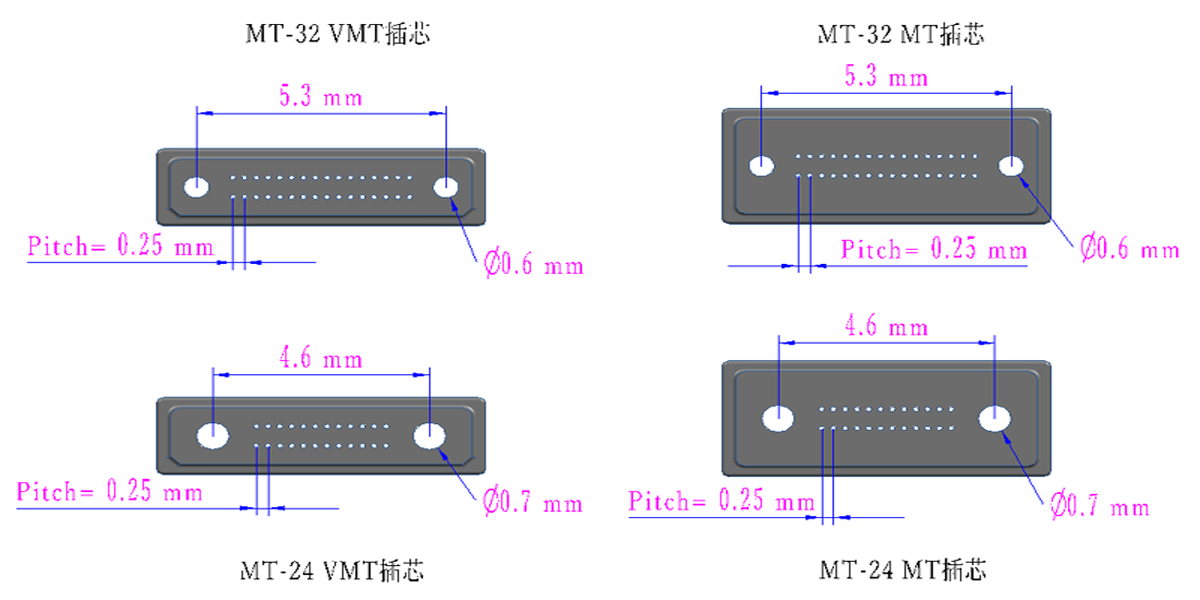

VMT 套管格式符合 MT 和 MT-16 套管的 IEC 61755 和 61754 精密對準結構。250µm 間距光纖孔除了
可用於較小的 OD 光纖（包括 200µm 和 165µm）之外，還可用於標準 250µm OD SM 和 MM 光纖。

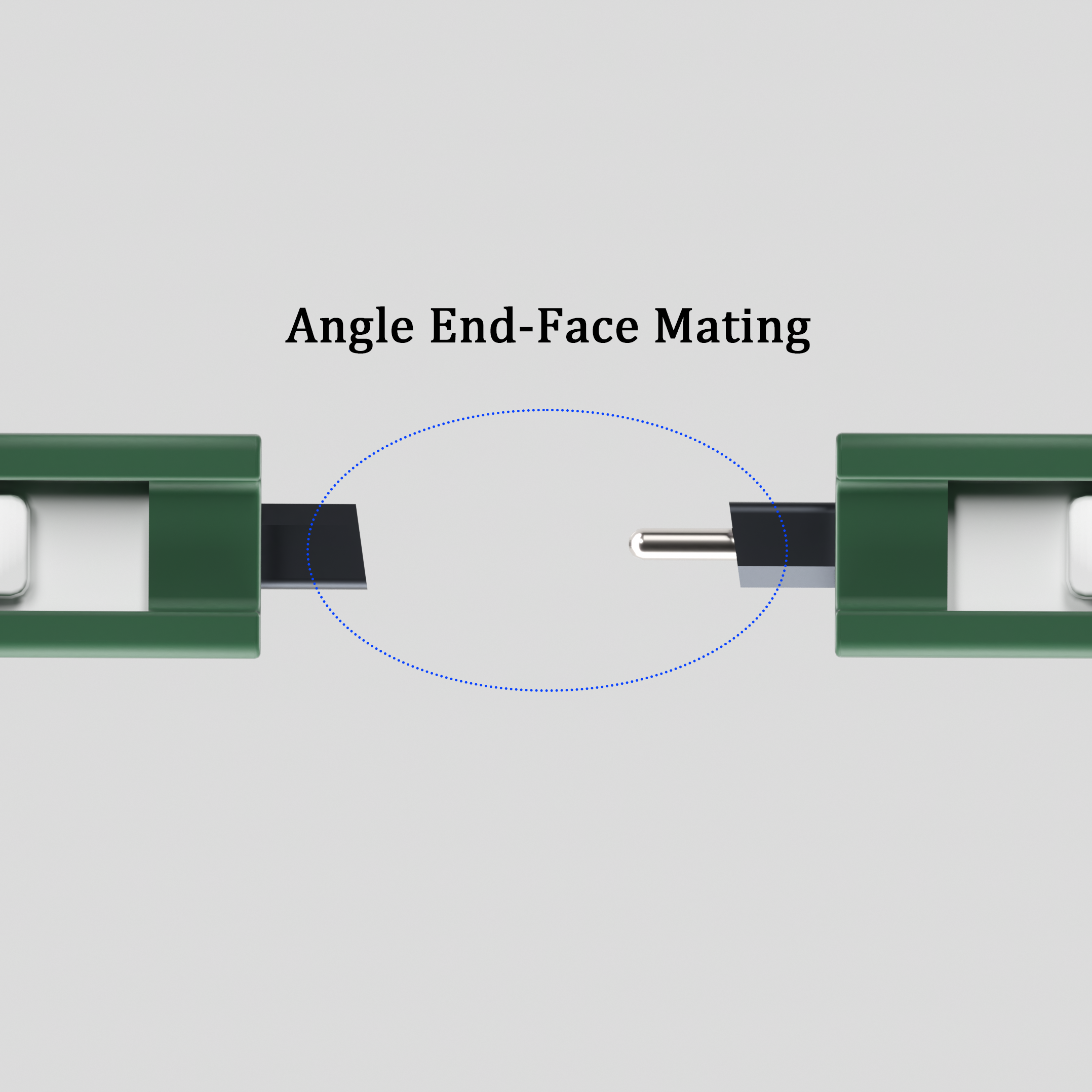

MFC 解決方案可實現低損耗、IEC B 級插入損耗性能，並且是具有卓越回波損耗的 APC

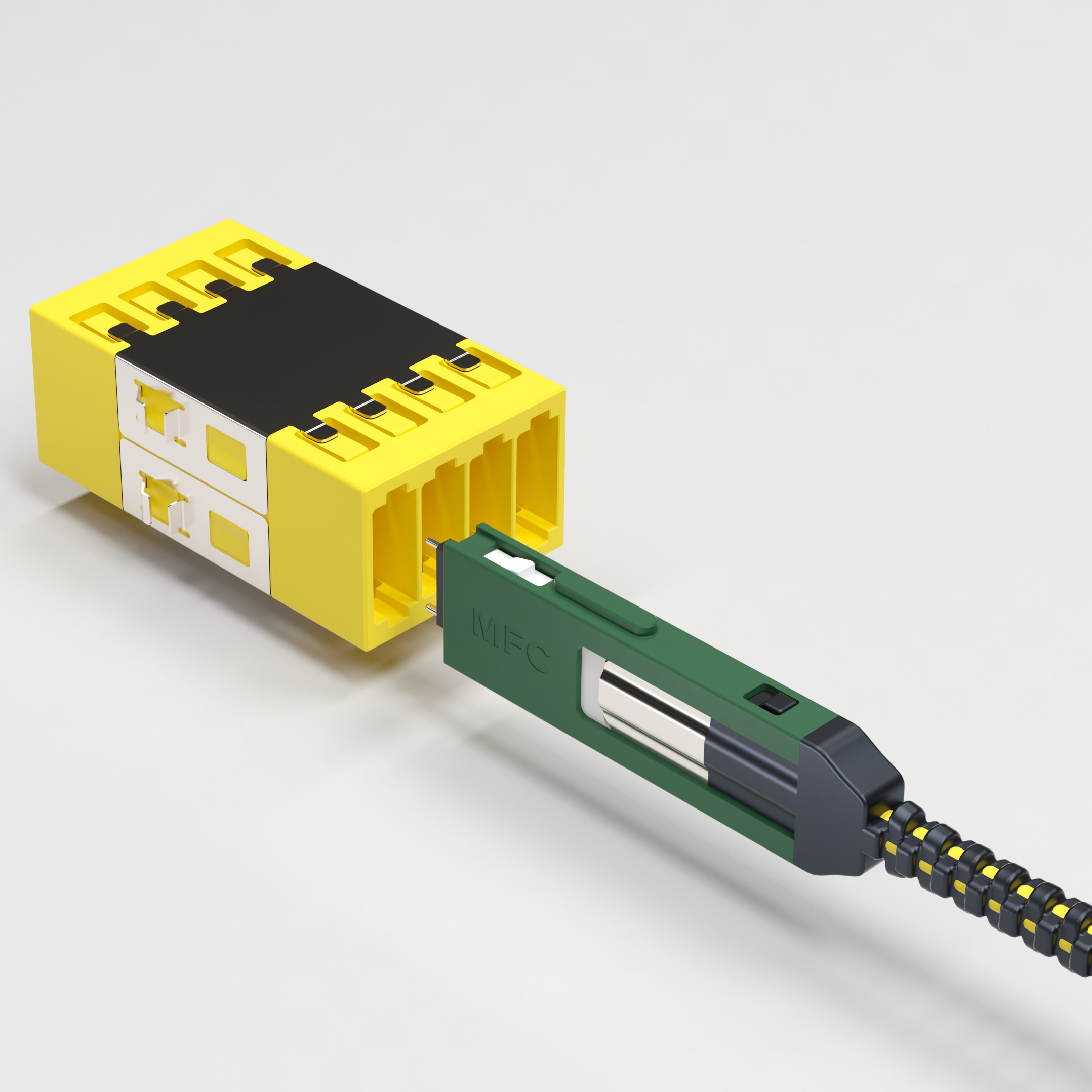

帶有Kyomori-Ka推拉式保護套的MFC連接器可實現功能性高密度應用
VMT套圈與MFC外殼鍵合，可實現無錯誤組裝
精密特徵的長嚙合長度確保了插芯的穩定性，允許採用單閂鎖設計以最大限度地減少碎片並保持行業標準的 250um 間距光學接口
簡化極性管理
經過驗證的對齊結構
光學性能
高密度足迹
无错误组装
MFC 啮合长度
