京森紅OEM提供種類豐富的光纖陣列單元（FAU），適用於長程傳輸、城域網路和資料中心應用。憑藉可客製化的V型槽晶片和蓋板，以及京森紅開發和製造特殊光纖的能力，我們的FAU產品能夠滿足客戶對纖芯間距及其精度、通道數、光纖類型和端接方式的各種需求。所有FAU均採用先進的切割機和纖芯間距測量設備，確保超高精度的纖芯定位、低插入損耗和高光回損。此外，憑藉京森紅在材料科學領域的創新，我們也能開發整合FAU的連接器和中介層，以滿足未來光子積體電路（PIC）產業的需求，包括：
- 更高的芯軸精度
- 超精密對準
- 極低的光學插入損耗
- 非常適合矽光子學、共封裝光學元件 (CPO) 和超高性能運算等尖端技術。
- 採用先進的光子級光纖，並經過精心優化，以實現最佳性能。
产品用途
●服务器和存储
●数据中心和高性能计算环境
●广播和媒体行业
●航空航天和军事通信
●COP共封装光学器件和板载连接
●工业自动化
●电信网络
●高带宽收发器
产品资料下载
产品规格
●外部光学组件连接器

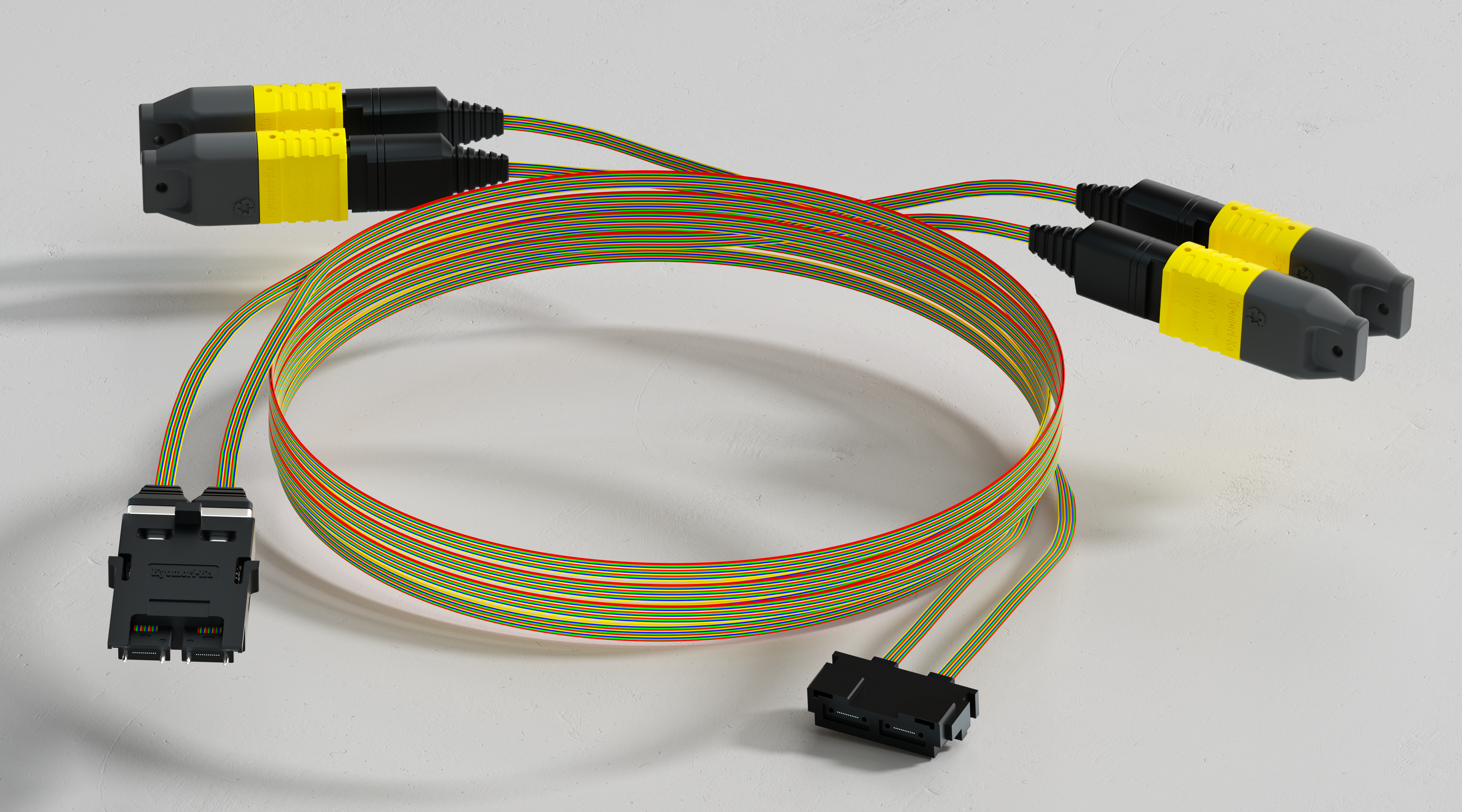

外部激光小型可插拔 (ELSFP) 连接器允许“热插拔”外部激光源，从而消除交换机停机时间。 京森红 ELSFP 连接器具有自对准功能，可在单个连接中精准盲配多达两个低耗损MT金属环。 拥有业界领先的性能，提升全网光功率裕量，实现更高部署灵活性。 |
|
 |
|
|

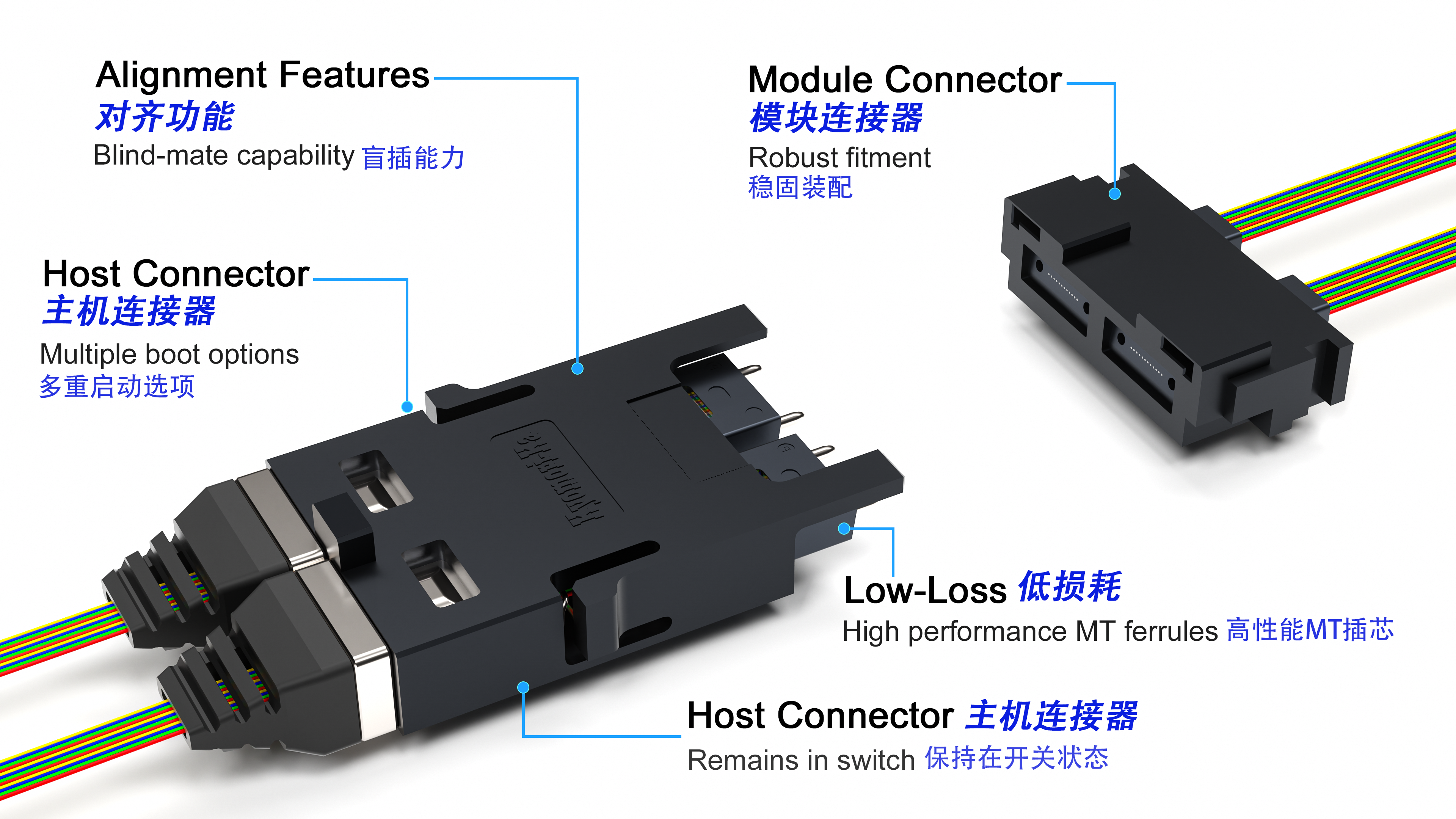

*主机光连接器
京森红推出的ELSFP模块端光连接器，专为共封装光学（LPO/NPO/CPO）外部激光源应用 量身打造，是一款突破性的系统集成解决方案。
-核心优势- 该模块连接器采用创新的自对准技术，能够在插入时与已安装在CPO交换机PCB板上的主机 端连接器实现精准对接。单次连接即可完成两个低损耗MT插芯的精准盲插，显著提升系统 整体性能与运行可靠性。
-技术亮点-
· 无缝集成：专为外部激光源应用优化，实现与系统的无缝对接
-应用价值- 该解决方案不仅简化了共封装光学系统的安装与维护流程，更通过技术创新显著提升了系统的整体 性能表现，并且连接处为金属卡扣设计，为数据中心、高速网络等应用场景提供了可靠的连接保障。 |
 |
|
参数 |
单模 |
| APC | |
| 低损耗 | |
|
典型插入损耗（dB）12光纤 |
0.25 |
|
最大插入损耗（dB）12光纤 |
0.35 |
|
典型回波损耗（dB） |
≥60 |
|
工作温度（°C） |
-40~+75 |
| 耐用性 | 超过 GR-1435（100次配接测试） |
|
|
|

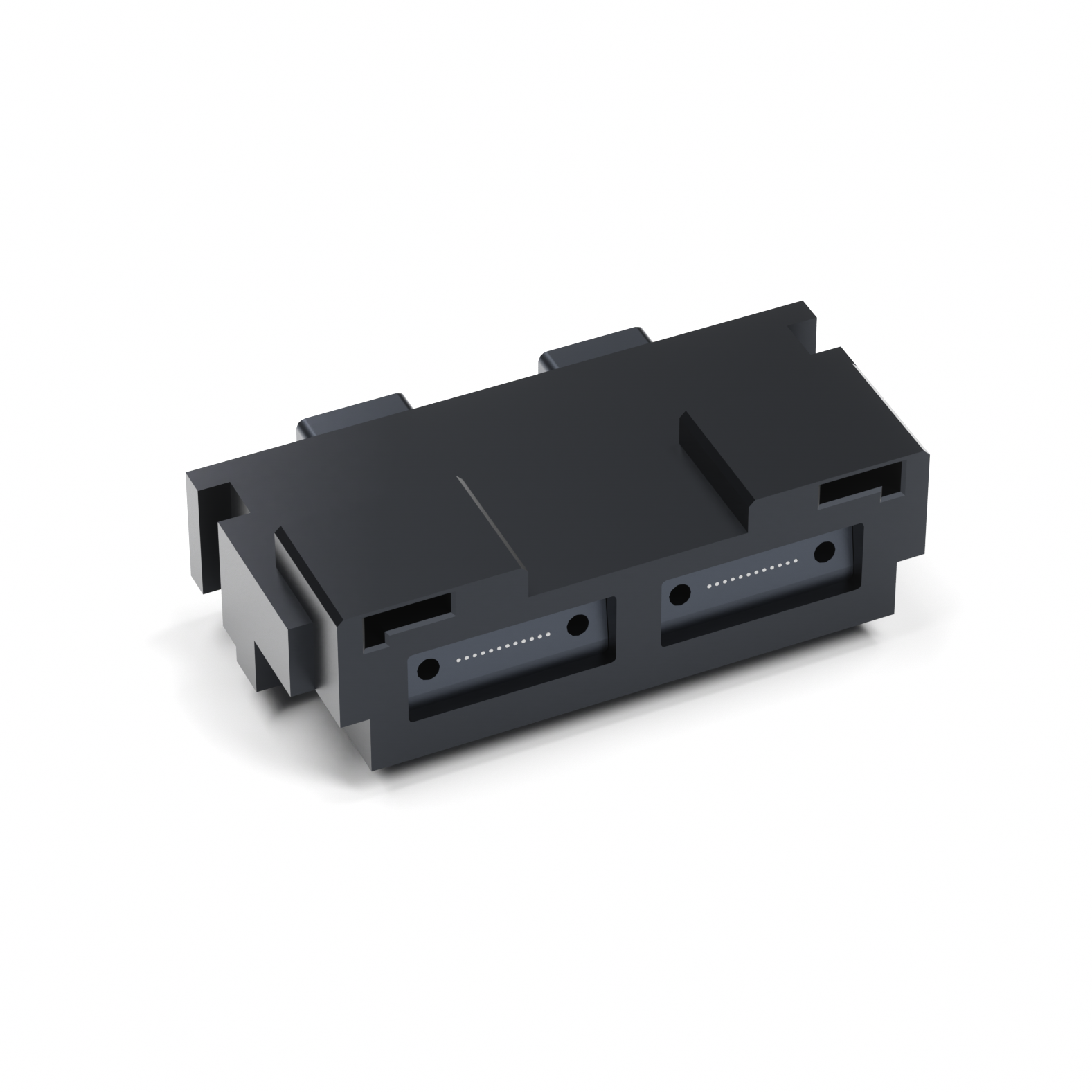

*模块端光连接器京森红推出的ELSFP模块端光连接器，专为共封装光学（LPO/NPO/CPO）外部激光源应用 精心打造，是一款实现无缝系统集成的创新连接解决方案。
-核心功能- 该模块连接器在插入时能够与已安装在CPO交换机PCB板上的主机端连接器实现精准对接，确 保连接的可靠性与稳定性。
-技术优势-
· 创新自对准技术：采用先进的自对准机制，大幅提升连接精度
-应用价值- 和高效盲插技术，为共封装光学系统提供了可靠的连接保障，有效提升系统运行效率与稳定性。 |
 |
|
参数 |
单模 |
| APC | |
| 低损耗 | |
|
典型插入损耗（dB）12光纤 |
0.25 |
|
最大插入损耗（dB）12光纤 |
0.35 |
|
典型回波损耗（dB） |
≥60 |
|
工作温度（°C） |
-40~+75 |
|
耐用性 |
超过 GR-1435（100次配接测试） |
产品特性
 |

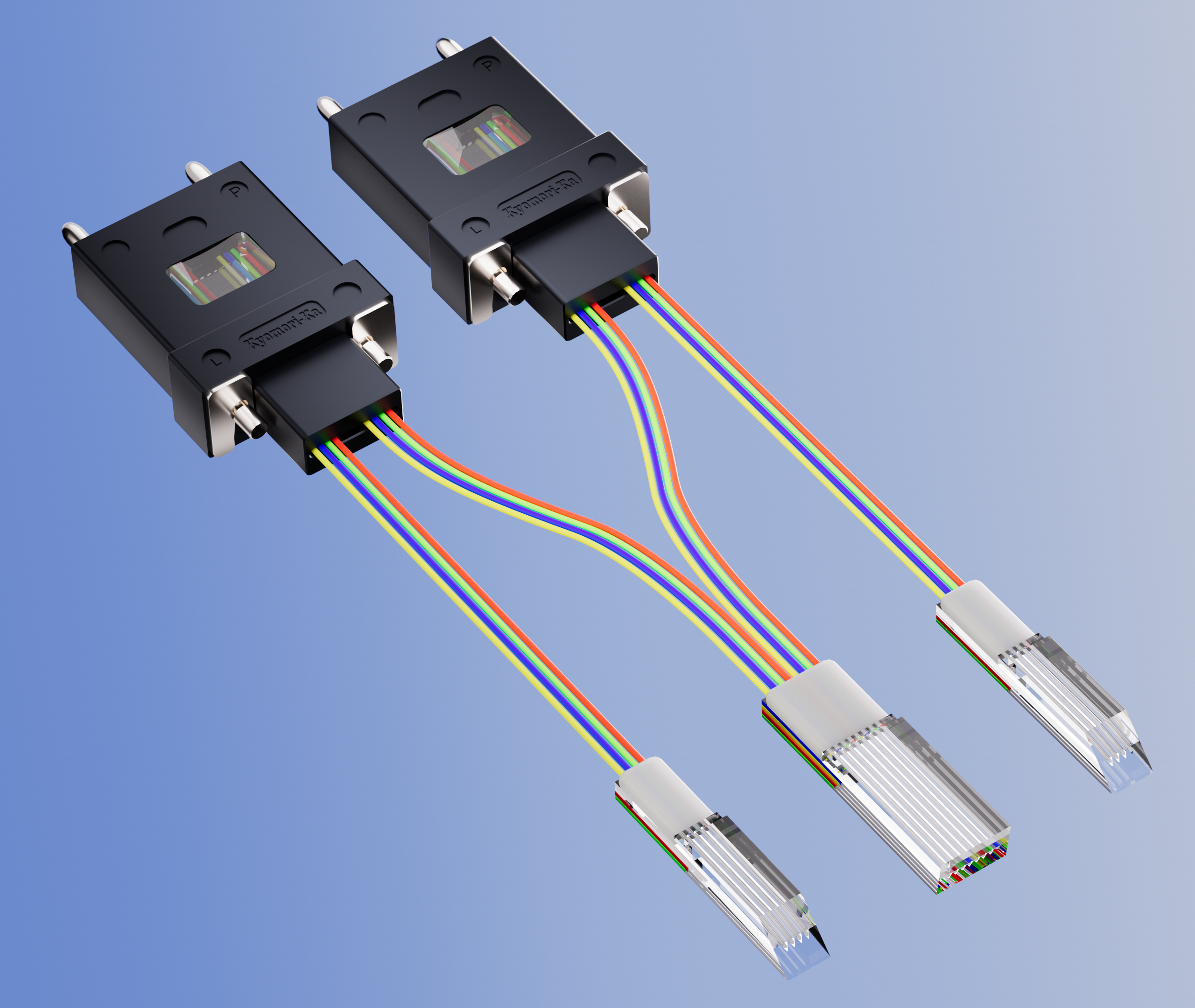

产品简介- 光纤组件8°12MT跳线系列产品目前大量应用于高速光模块内部连接，以42.5°全反射FA作为RX接收端与探测器 阵列直接耦合，8°FA作为TX发射端与激光器阵列直接耦合，完成光路的光电转换；利用MT插芯体积小、通道 多的特点实现多路光的并行传输。MT插芯是标准件而且可以通过Pin针直接对接，在高速光模块的应用场景中 作为对外的光接口非常便捷。 产品特性-
· 高精度尺寸易于组装 高速光收发模块。 |
||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
 |

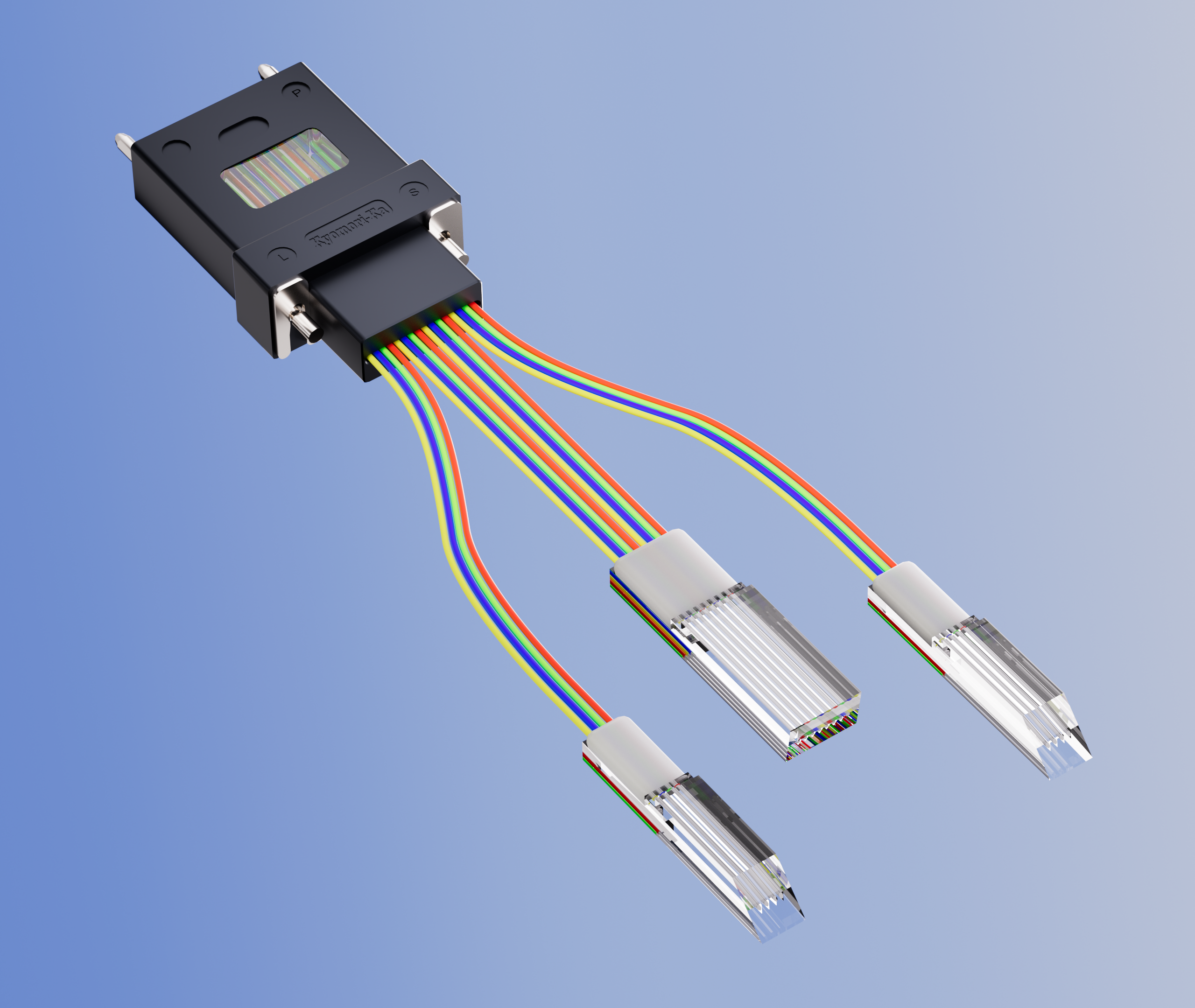

产品简介- 光纤组件16MT跳线系列产品目前大量应用于高速光模块内部连接，以42.5°全反射FA作为RX接收端与探测器 阵列直接耦合，8°FA作为TX发射端与激光器阵列直接耦合，完成光路的光电转换；利用MT插芯体积小、通 道多的特点实现多路光的并行传输。MT插芯是标准件而且可以通过Pin针直接对接，在高速光模块的应用场 景中作为对外的光接口非常便捷。
产品特性- · 高精度尺寸易于组装 · 低插入损耗 · 高精准抛光角度 · 高环境稳定性和可靠性 · 可按要求定制 · 符合ROHS、REACH要求 产品应用-
高速光收发模块。 |
||||||||||||||||||||||||
|
|||||||||||||||||||||||||
 |

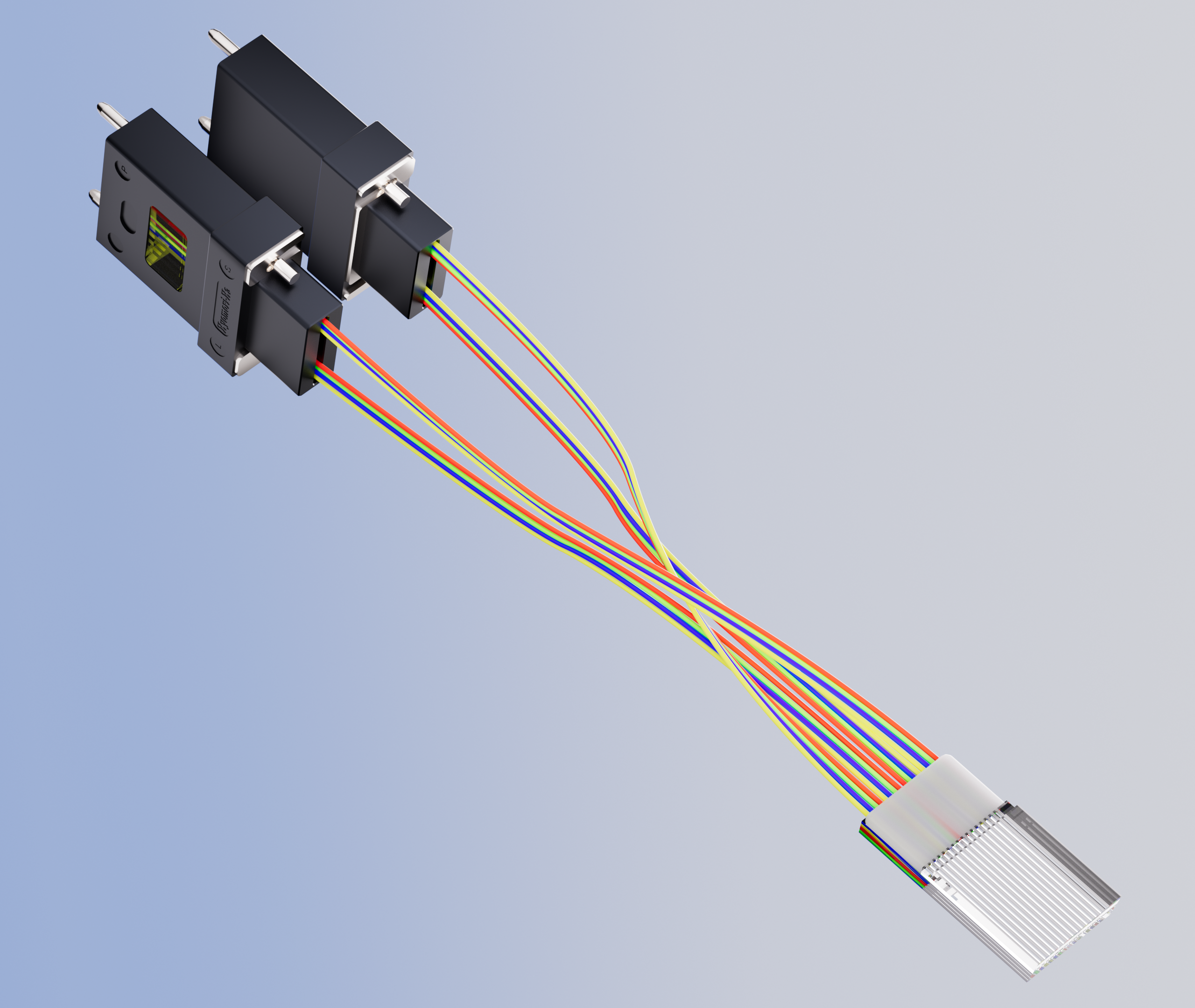

产品简介- 光纤组件8°16MT跳线产品目前大量应用于高速光模块内部连接，8°FA镀膜后有利于插损、回损性能；MT插芯体积小、 通道多的特点实现多路光的并行传输。MT插芯是标准件而且可以通过Pin针直接对接，在高速光模块的应用场景中作 为对外的光接口非常便捷。 产品特性-
· 高精度尺寸易于组装 · 低插入损耗 · 高精准抛光角度 · 高环境稳定性和可靠性 · 可按要求定制 · 符合ROHS、REACH要求 产品应用- 高速光收发模块。
|
||||||||||||||||||||||||
|
|||||||||||||||||||||||||
 |

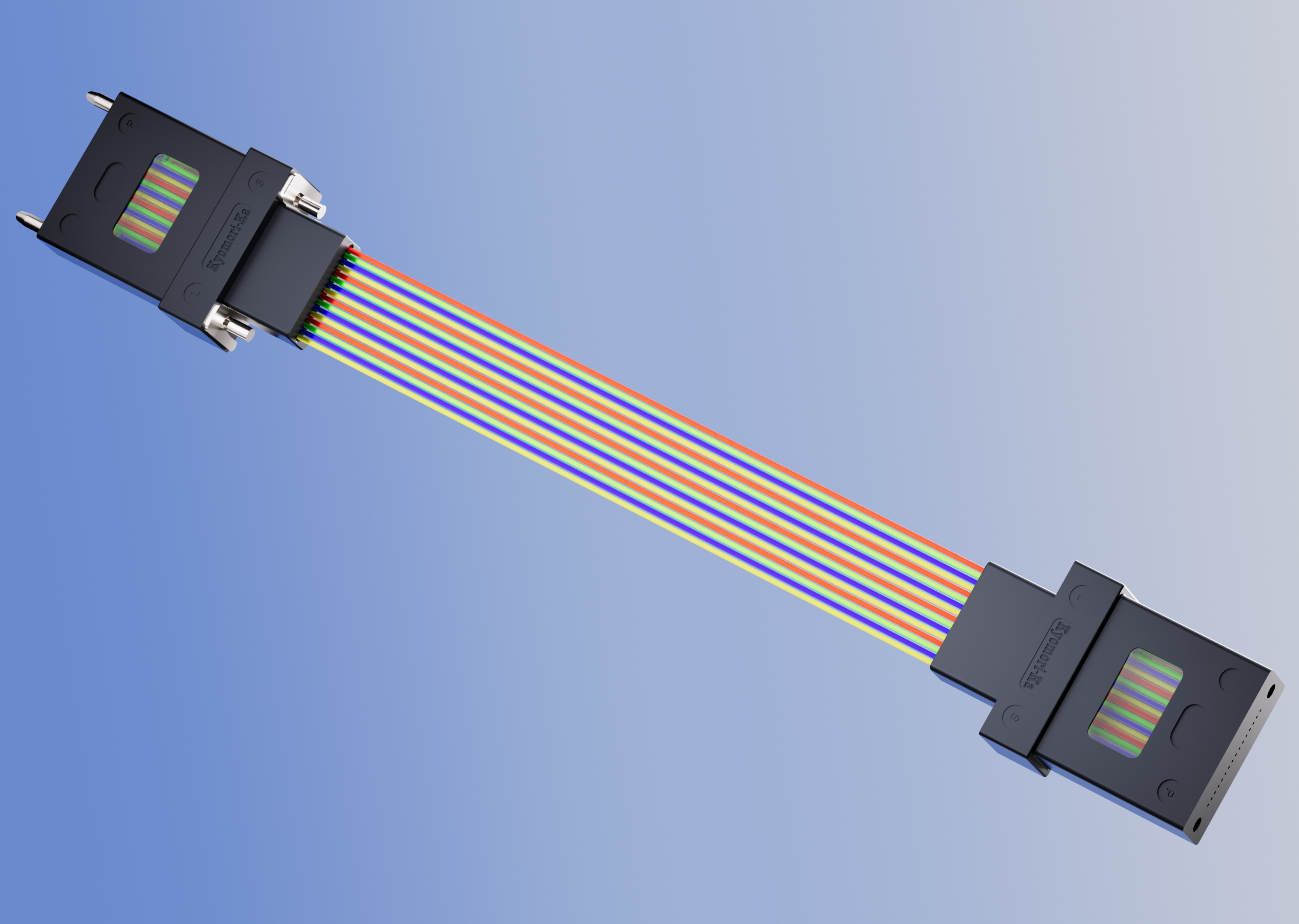

产品简介- MT带纤跳线是指两端均配备MT（Mechanical Transfer）连接器的预端接光纤跳线。MT连接器凭借其紧凑结构与多通 道集成能力，已成为高密度光互连领域的标准接口方案。 产品特性- · 多路光信号并行传输 · 模块间低损耗、高可靠物理连接 · 快速部署与热插拔兼容性支持 · 符合ROHS、REACH要求 产品应用- 高速光收发模块。 |
||||||||||||||||||||||||
|
|||||||||||||||||||||||||
