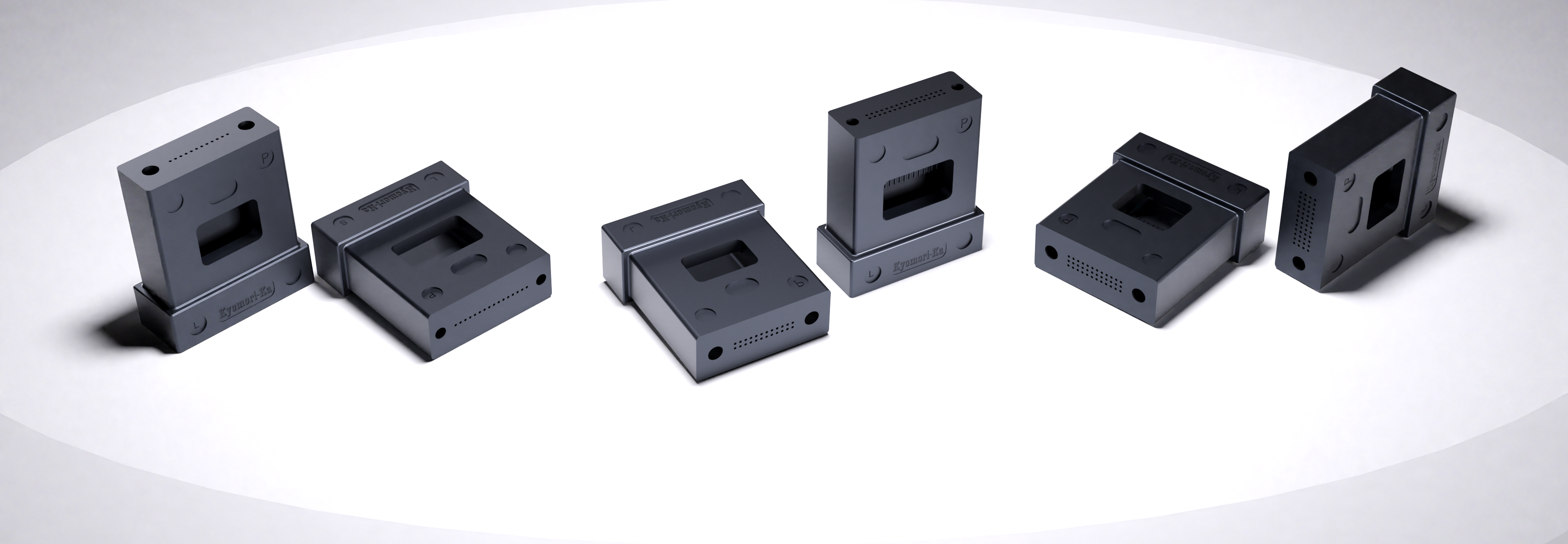

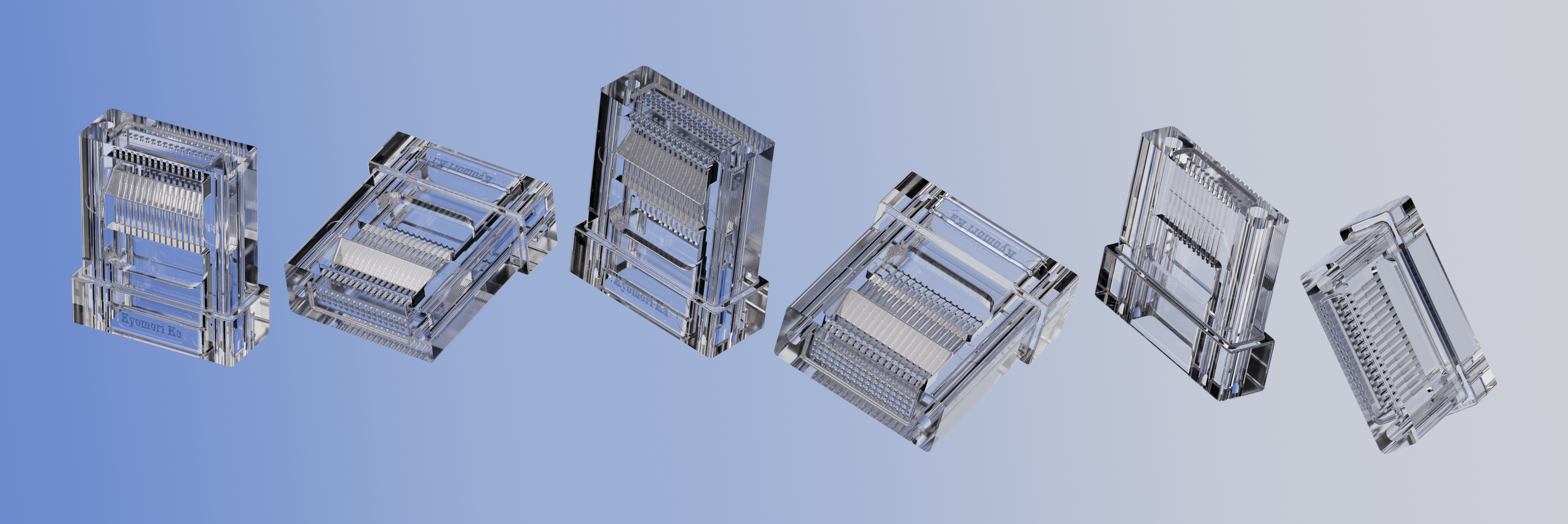

京森紅的MTO Plus MT12光纖套圈是市場上最常用的MT套圈，它提供了易於使用和低插入損耗的最佳組合。現在，SM低損耗和MM低損耗保證了業界最低的插入損耗0.25dB，典型的低於0.15dB，超過了IEC 61755-3-31的B級要求。品質、價格、耐用性和易組裝性使12號光纖成為您的最佳選擇。
京森紅的MTO Plus24光纖MT插芯由兩排12個高精度光纖孔組成，產生了具有業界領先插入損耗值的高密度連接。有SM、MM和低損耗MM版本，使其成為超高密度連接和高速100G和400G並行光學平台的理想選擇。 SM24和MM24光纖要與20N高力彈簧一起使用。
京森紅的新MTO Plus MT16和32光纖卡套的設計符合新的TIA604-18標準，該標準解決了16光纖孔寬的MPO要求。有單排16光纖和32光纖2×16配置。 MM版本可用於100G和400G平行光學應用。需要一個為16和32根光纖設計的特殊導引針。引導針與引導針的間距為5.3mm，這是一個新的規格。我們也透過內部設計和內部生產的一體化生產系統實現了卓越的品質與價格競爭力，並已在日本、北美、亞洲和世界其他地區採用。

發明專利正在申請中，敬請期待！

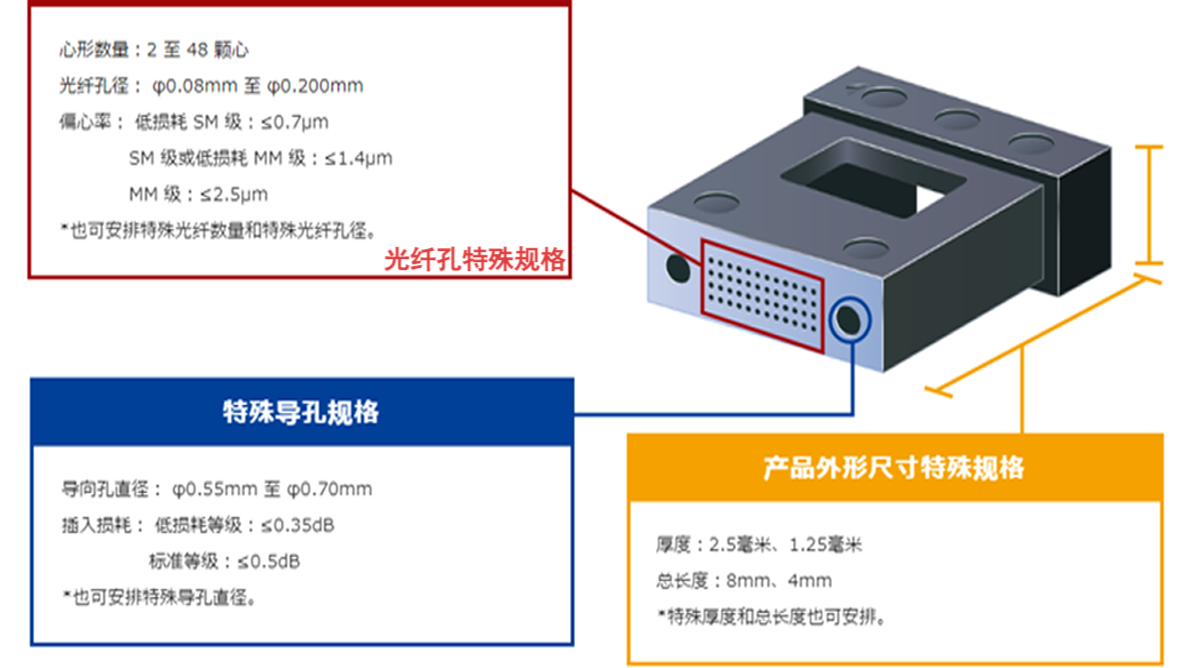

MT/MPO 套管，并提供定制解决方案。

产品用途


●服务器和存储	●数据中心和高性能计算环境	●广播和媒体行业	●航空航天和军事通信

●COP共封装光学器件和板载连接	●工业自动化	●电信网络	●高带宽收发器

产品资料下载

产品目录产品图纸 3D(igs/stp) 产品规格书评估测试报告书(TR) 产品包装规格书 RoHS报告书

产品规格

◆產品訂單編碼規則：XXXX-X-X-XX-XX-XXX

①Part Abbreviation

②Connector Type

③Fiber core diameter

⑤Ferrule code

⑤Number of Ferrule Holes

⑥Endface Type

MTD:标准型插芯

MTTL:超薄长型插芯

MTDS:标准短型插芯

MTTS：超薄短型插芯

MTN：小间距特殊插芯

MTX：标准特殊插芯

MTH：耐热性标准插芯

MTOC:光束扩展插芯

M: Male公座
F: Female母座

R:0.125mm

F:0.08mm

S： SM单模标准损耗

SL：SM单模低插损耗

SP: SM单模超低损耗

M： MM多模标准损耗

ML：MM多模低插损耗

MP：MM多模超低损耗

4F： 4芯； 8F： 8芯

12F：12芯； 16F：16芯

24F：24芯； 32F：32芯

48F：48芯； 36F：36芯

72F：72芯

PC:平面类型

APC：预磨平面类型

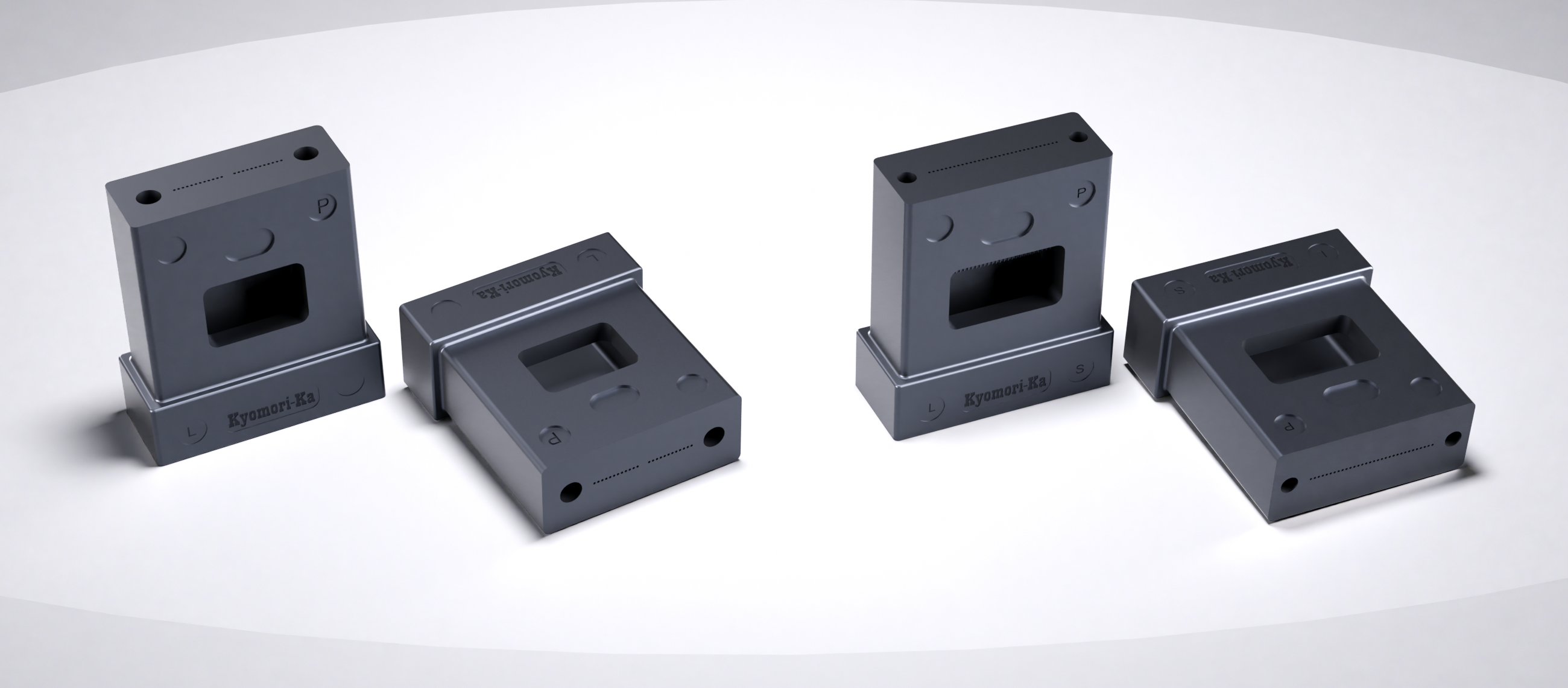

◆MTD系列插芯，單模與多模（12/16/24/32/36/48F）

FEATURES特征	SPECIFICATIONS规格
● 支持单模和多模 ●支持多种光纤芯数（12芯/16芯/24芯/32芯/36芯/48芯） ●可根据您的应用选择等级（超低损耗/低损耗/标准） ●高精度注塑成型，品质稳定	Brand品名	MTD系列
	Fiber Type光纤类型	Single-Mode / MultiMode
	Grade等级	Standard Loss <0.70dB(SM)/<0.50(MM) Super Low Loss <0.35dB (SM/MM) Master Loss <0.25dB(SM)

	Fiber Count光纤数量	1×12-16, 2×12-16, 3×12, 4×12
	Endface Type端面类型	Flat
	Polish Type抛光类型	PC and APC
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	125µm
●MT线束（用于光收发器） ●MPO连接器（室内/室外电缆）	Fiber Pitch光纤间距	250µm
●MT线束（用于光收发器） ●MPO连接器（室内/室外电缆）	Remarks评论	●*连接插入损耗基于随机连接（> 97% 的所有 CH）。 IEC61755-1. ●MT插芯的平端面可以使用普通的 8°研磨夹具进行打磨，不会出现任何问题。**

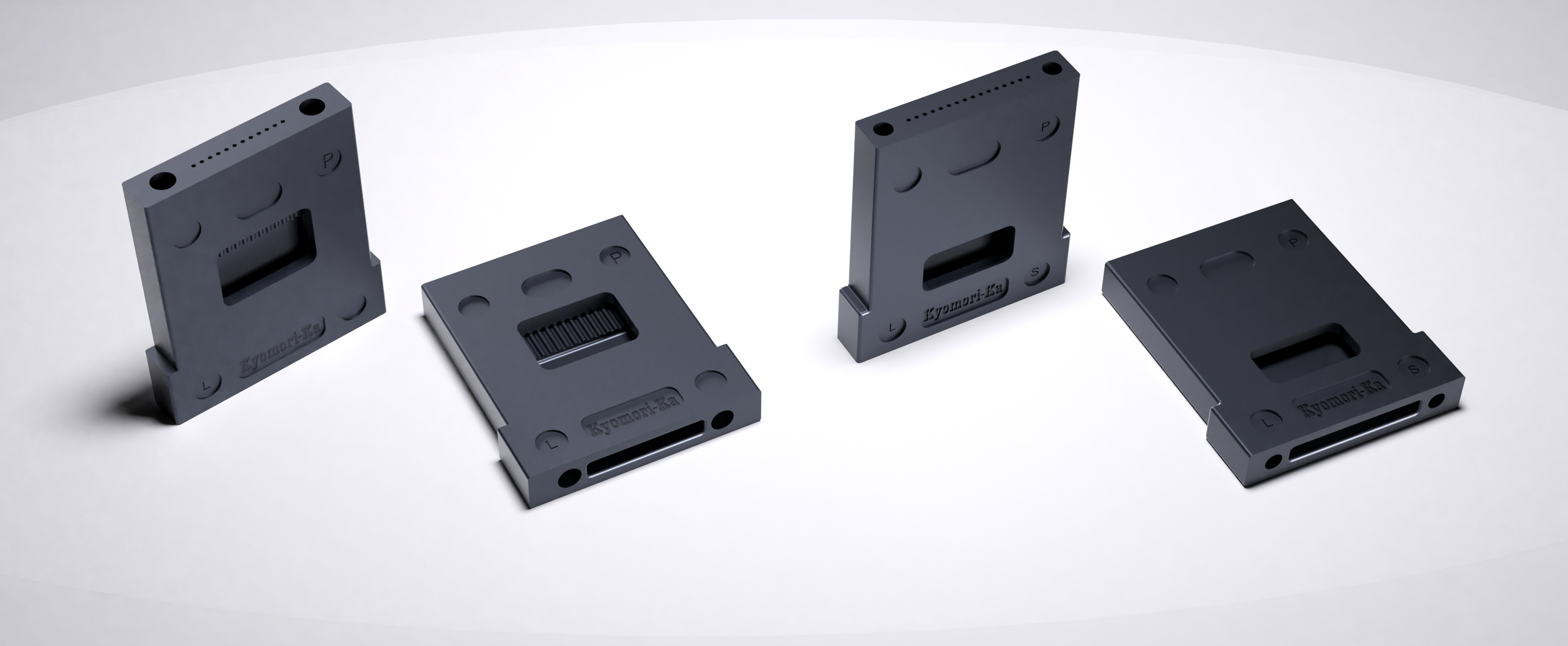

◆MTTL系列插芯有助於降低光模組的高度

FEATURES特征	SPECIFICATIONS规格
●厚度仅为标准产品的一半（1.25 毫米） ●多模式兼容（单模式正在开发中） ●还可提供专用金属销夹 ●是光学设备节省空间设计的理想选择（高度方向）	Brand品名	MTTL系列
	Fiber Type光纤类型	Single-Mode(16F) / Multi-Mode(12F)
	Grade等级	Standard Loss <0.5dB(SM)/<0.50dB(MM)

	Fiber Count光纤数量	1×12-16
	Endface Type端面类型	Flat
	Polish Type抛光类型	PC
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	125µm
●MT线束（用于光收发器） ●与塑料镜片一起使用	Fiber Pitch光纤间距	250µm
●MT线束（用于光收发器） ●与塑料镜片一起使用	Remarks评论	●连接插入损耗基于随机连接（> 97% 的所有 CH）。*IEC61755-1. ●需要专用抛光夹具（也可共享抛光夹具信息）。

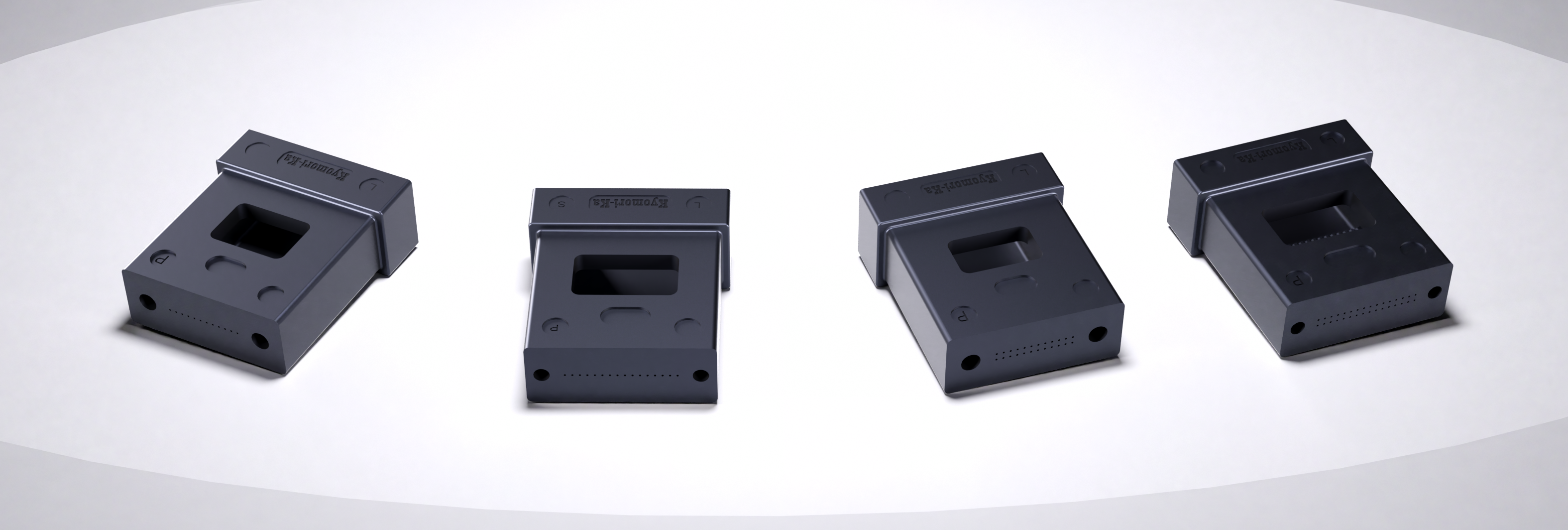

◆MTDS系列插芯實現光學設備內節省空間（縱向）的設計

FEATURES特征	SPECIFICATIONS规格
●标准产品长度的一半（4.0 毫米） ●单模/多模兼容 ●可提供特殊导销/导夹 ●支持前面板的光收发器和MPO适配器 ●非常适合光学设备内节省空间（纵向）的设计 ●可连接到标准MPO 连接器	Brand品名	MTDS系列
	Fiber Type光纤类型	Single-Mode(16F) / Multi-Mode(12F)
	Grade等级	Standard Loss <0.5dB(SM)/<0.50dB(MM)

	Fiber Count光纤数量	1×12-16
	Endface Type端面类型	Flat
	Polish Type抛光类型	PC and APC
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	125µm
●MT线束（用于光收发器） ●与塑料透镜配合使用或与MPO连接器连接	Fiber Pitch光纤间距	250µm
●MT线束（用于光收发器） ●与塑料透镜配合使用或与MPO连接器连接	Remarks评论	●连接插入损耗基于随机连接（> 97% 的所有 CH）。*IEC61755-1. ●需要专用抛光夹具（也可共享抛光夹具信息）。

◆MTTS系列插芯纖薄短小，透過多光纖連接器的小型化實現高密度安裝

FEATURES特征	SPECIFICATIONS规格
●标准产品尺寸的四分之一（长度4.0毫米/厚度1.25毫米） ●单模/多模兼容 ●可提供特殊导销/导夹 ●专用连接器外壳正在开发中 ●非常适合光学设备内的节省空间的设计 ●有助于光学连接结构的小型化	Brand品名	MTTS系列
	Fiber Type光纤类型	Single-Mode(16F) / Multi-Mode(12F)
	Grade等级	Standard Loss <0.5dB(SM)/<0.50dB(MM)

	Fiber Count光纤数量	1×12-16
	Endface Type端面类型	Flat
	Polish Type抛光类型	PC and APC
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	125µm
●MT线束（用于光收发器） ●与塑料透镜配合使用或与MPO连接器连接	Fiber Pitch光纤间距	250µm
●MT线束（用于光收发器） ●与塑料透镜配合使用或与MPO连接器连接	Remarks评论	●连接插入损耗基于随机连接（> 97% 的所有 CH）。*IEC61755-1. ●需要专用抛光夹具（也可共享抛光夹具信息）。

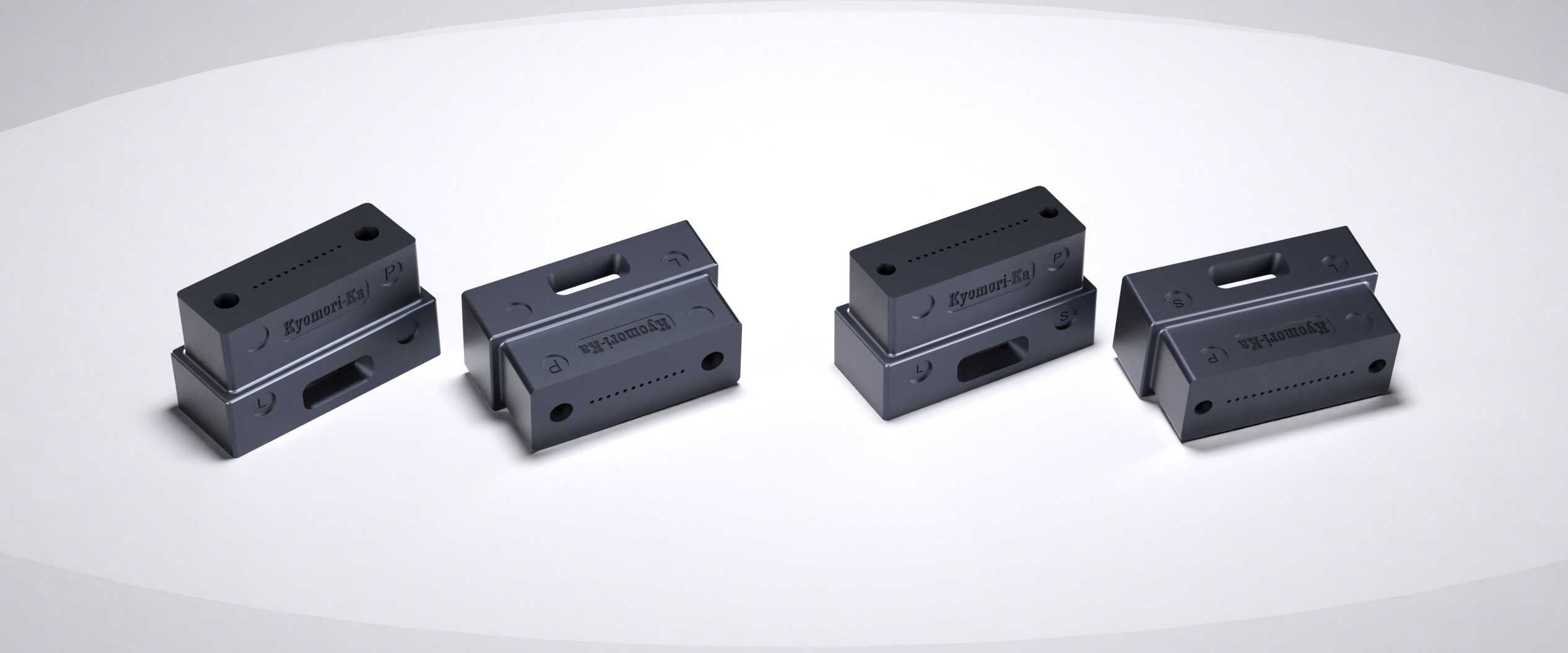

◆φ80µm MTX系列插芯，薄包層80µm非常適合光纖連接

FEATURES特征	SPECIFICATIONS规格
●薄包层φ80μm兼容 ●250µm光纤间距（与典型的125µm 包层MT插芯兼容） ●与一般导销直径/间距兼容 ●多模/单模兼容	Brand品名	MTX系列-80µm
	Fiber Type光纤类型	Single-Mode
	Grade等级	Standard Loss <0.25dB(SM)

	Fiber Count光纤数量	1×12-16
	Endface Type端面类型	Flat
	Polish Type抛光类型	APC
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	80µm
●共封装光学器件 (CPO) ●板载光学器件 (OBO)	Fiber Pitch光纤间距	250µm
●共封装光学器件 (CPO) ●板载光学器件 (OBO)	Remarks评论	●连接插入损失基于随机连接（所有通道97%或更多）。 *IEC61755-1。 ●使用常规 8°抛光夹具可以轻松抛光MT插芯的平坦端面形状。

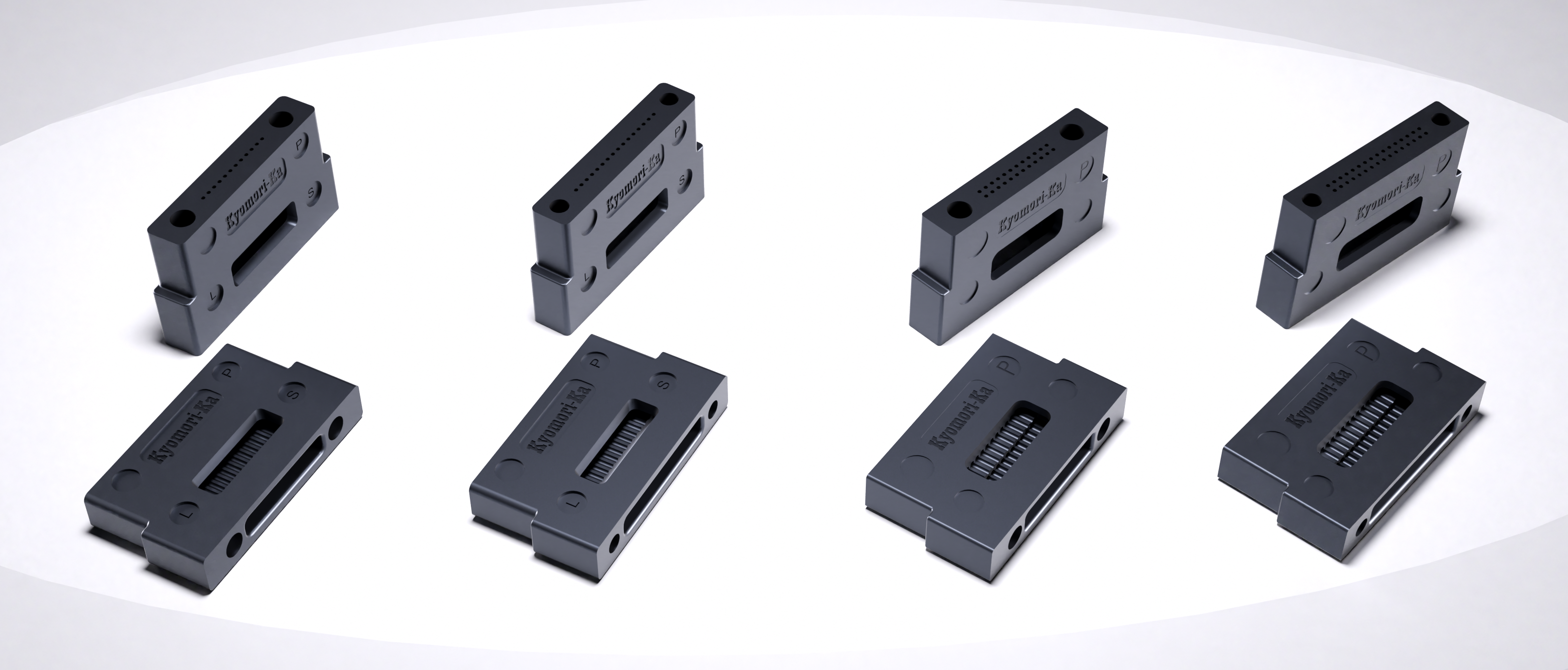

◆窄間距MTN系列插芯，實現一維、高密度、窄間距光連接

FEATURES特征	SPECIFICATIONS规格
●薄包层φ80μm兼容 ●125/127 µm 光纤间距 ●24芯/32芯单排兼容 ●与一般导销直径/间距兼容 ●多模/单模兼容	Brand品名	MTN系列
	Fiber Type光纤类型	Single-mode(32F)/Multi-Mode(24F)
	Grade等级	Standard Loss <0.50dB(SM)/<0.350(MM)

	Fiber Count光纤数量	1×24-32
	Endface Type端面类型	Flat
	Polish Type抛光类型	PC and APC
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	80µm
●背板	Fiber Pitch光纤间距	125/127µm
●背板	Remarks评论	●连使用常规 8°抛光夹具可以轻松抛光MT插芯的平坦端面形状。

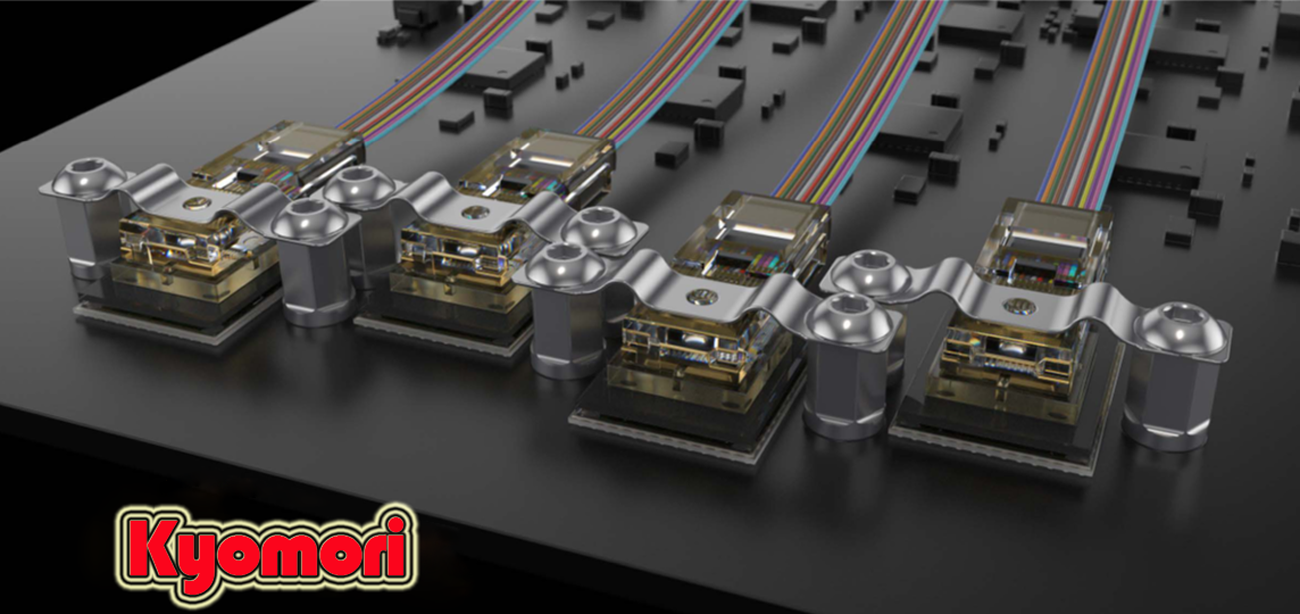

◆耐回流焊MTH系列插芯，耐回流焊特性使其成為CPO尾纖應用的理想選擇

FEATURES特征	SPECIFICATIONS规格
●12/16/24 光纤接口(SMF) ●（短期）耐热性-260摄氏度（10分钟） ●耐回流焊帽和靴子可作为配件提供	Brand品名	MTH系列
	Fiber Type光纤类型	Single-mode
	Grade等级	Super Low Loss <0.25dB

	Fiber Count光纤数量	1×12-16, 2×12
	Endface Type端面类型	Flat
	Polish Type抛光类型	APC
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	125µm
●共封装光学器件 (CPO) ●板载光学器件 (OBO)	Fiber Pitch光纤间距	250µm
●共封装光学器件 (CPO) ●板载光学器件 (OBO)	Remarks评论	●连接插入损耗基于随机连接（> 97% 的所有 CH）。*IEC61755-1. ●需要专用抛光夹具（也可共享抛光夹具信息）。

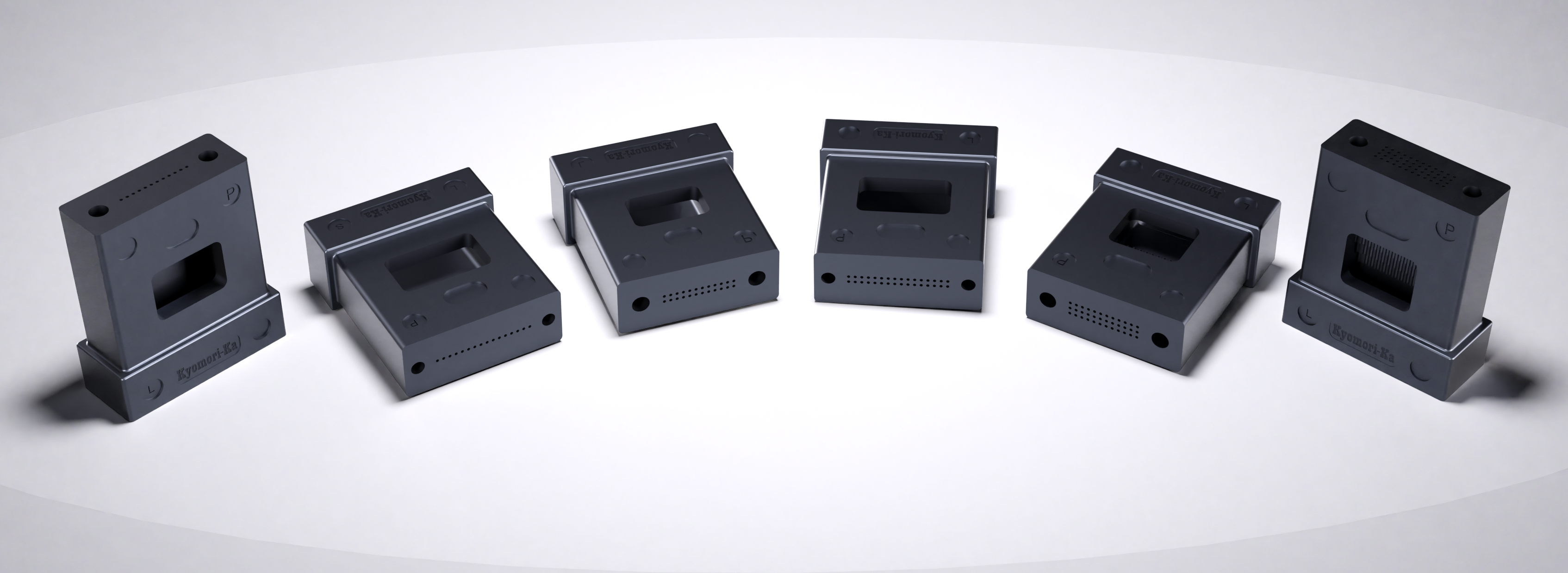

◆光束擴充MTOC系列插芯

FEATURES特征	SPECIFICATIONS规格
●耐热型 ●孔设计灵活性 ●多种光学连接选项（也适用于 EB 连接器应用） ●宽度和高度可定制 ●支持36芯及以上超高密度线缆	Brand品名	MTOC系列
	Fiber Type光纤类型	Single-Mode / Multi-Mode
	Grade等级	<0.70dB (SM)/<0.50 (MM) <0.35dB (SM/MM)

	Fiber Count光纤数量	1×12-16, 2×12-16, 3×12, 4×12
	Endface Type端面类型	Flat
	Polish Type抛光类型	Grinding-free polishing
APPLICATION应用	Fiber Cladding Size 光纤包层尺寸	125µm
●共封装光学器件 (CPO) ●板载光学器件 (OBO)	Fiber Pitch光纤间距	250µm
●共封装光学器件 (CPO) ●板载光学器件 (OBO)	Remarks评论	●连接插入损耗基于随机连接（> 97% 的所有 CH）。*IEC61755-1.

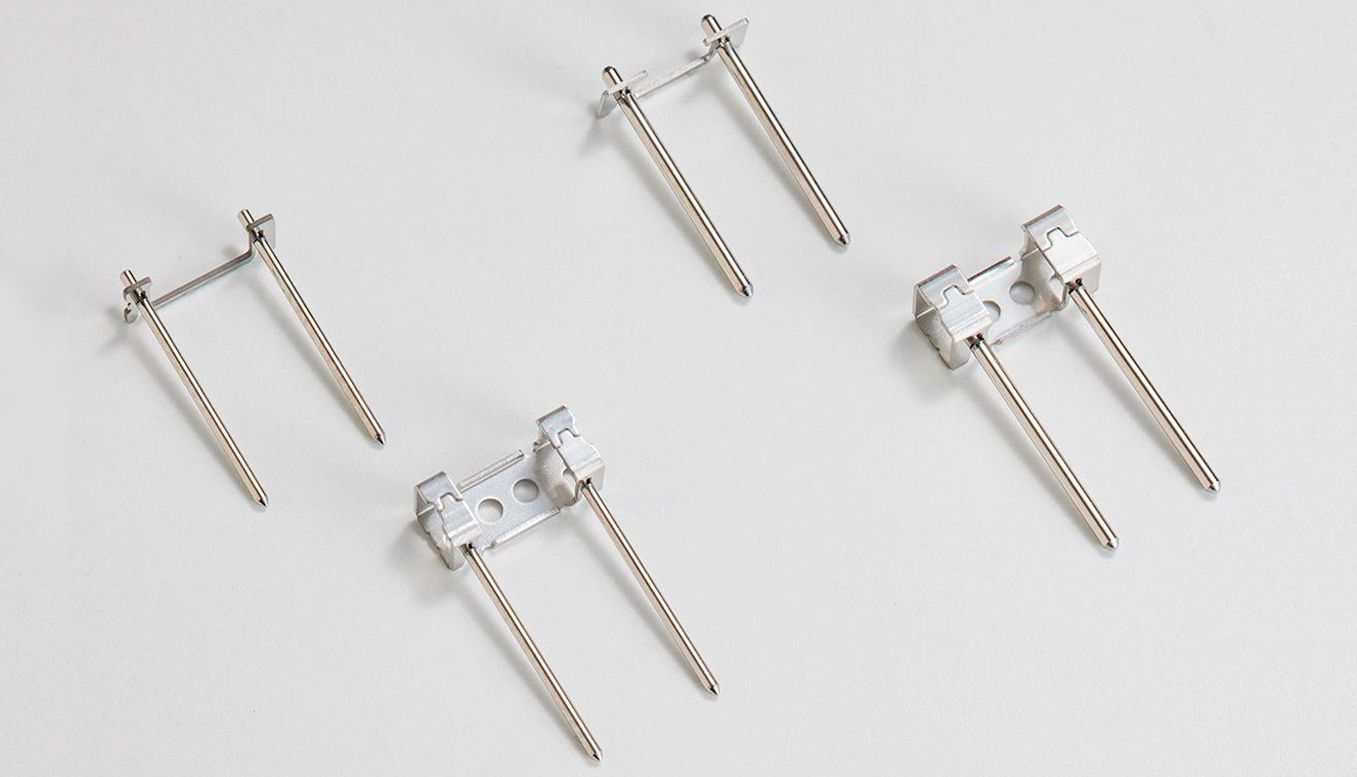

◆導銷高精度加工，外徑公差±0.0001mm

FEATURES特征	SPECIFICATIONS规格
●可根据用途选择各种类型（用于光收发器/MPO连接器） ●卓越的加工公差控制，实现稳定的连接损耗	Brand品名	导销Pin
	Fiber Type光纤类型	Single-Mode / Multi-Mode
	Grade等级	MM Standard Loss 公差 ±0.001mm MM Low Loss 公差 ±0.0005mm SM Standard Loss 公差 ±0.0005mm SM Low Loss 公差 ±0.0001mm

	Fiber Count光纤数量	1×12-16, 2×12-16, 3×12, 4×12
	Type类型	盒销固定器/平销固定器/直销

APPLICATION应用	Remarks评论	●如需了解有关导销PIN类型的更多信息，请随时联系我们。
●适用于 MPO 连接器（盒针保持器类型） ●适用于 MT-MPO 适配器（扁平插针固定器类型） ●适用于 MT 夹（直销）

产品特性

*用於光纖插芯的樹脂成型批量生產的超精密硬質合金模具
*孔徑精準度：12-φ0.12675mm±0.00025
*孔距精度：0.25075mm±0.00025
*真圓度：±0.00025mm。


☞MT12芯與24芯插入損耗特性分析：

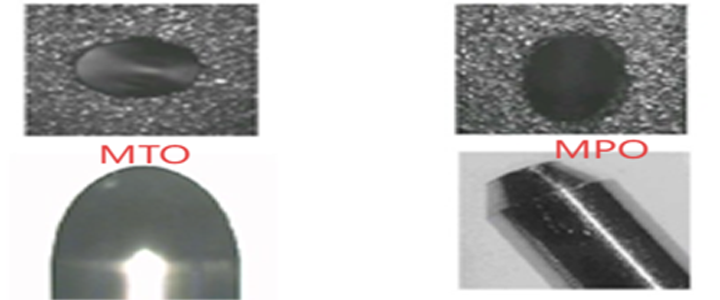

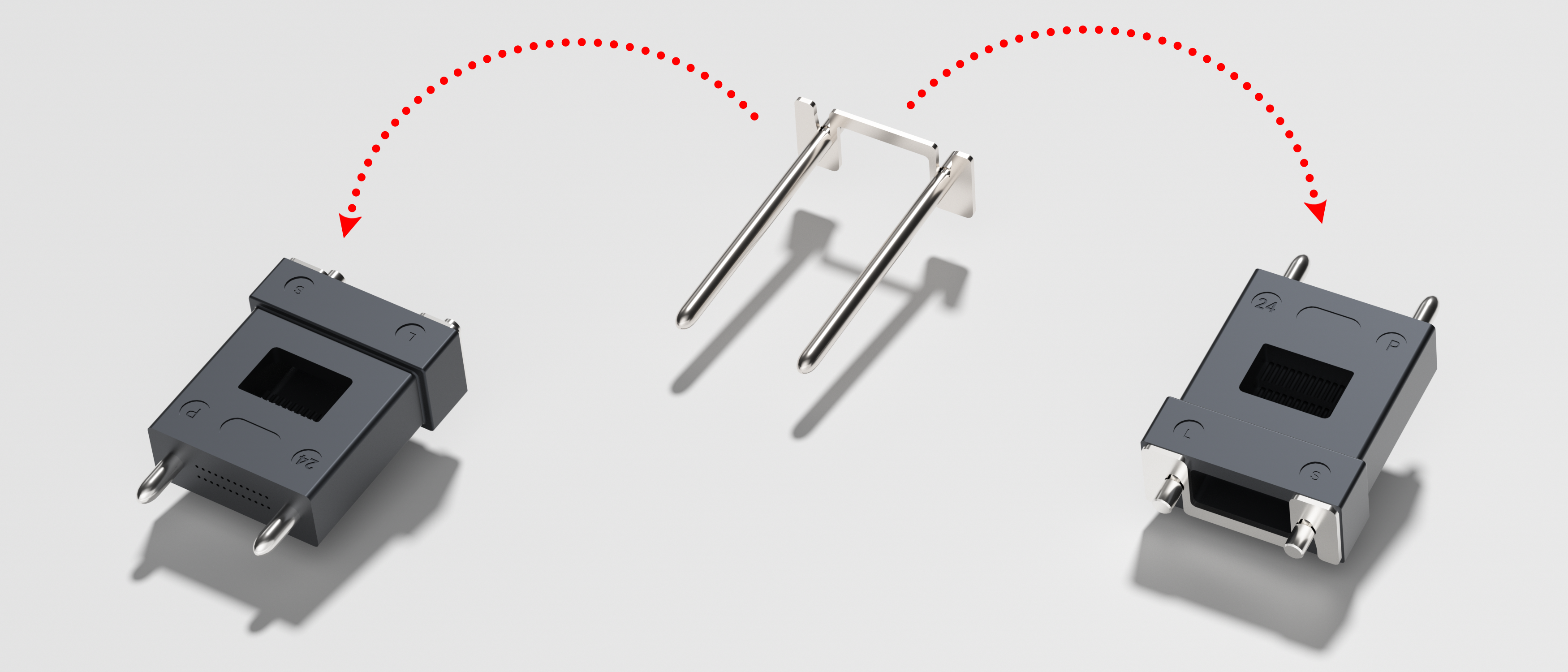

☞MT插芯相關導針結構方式：

京森紅創新的倒角MT導針設計與改良的彈簧是自信地對準2個MT插芯的關鍵，並隨時提供可靠的光纖對光纖的配接。京森紅的MTO Plus倒角不銹鋼導針是按照最嚴格的規格製造的，SP超低損耗導針的公差為+/-0.1μｍ，可以對套圈進行超精密對準。導針可用於SM級、SP超低損耗級、MM級和MP低損耗級。尺寸可用於12/24光纖中心鍵MTO連接器以及16/32光纖偏移鍵連接器。
