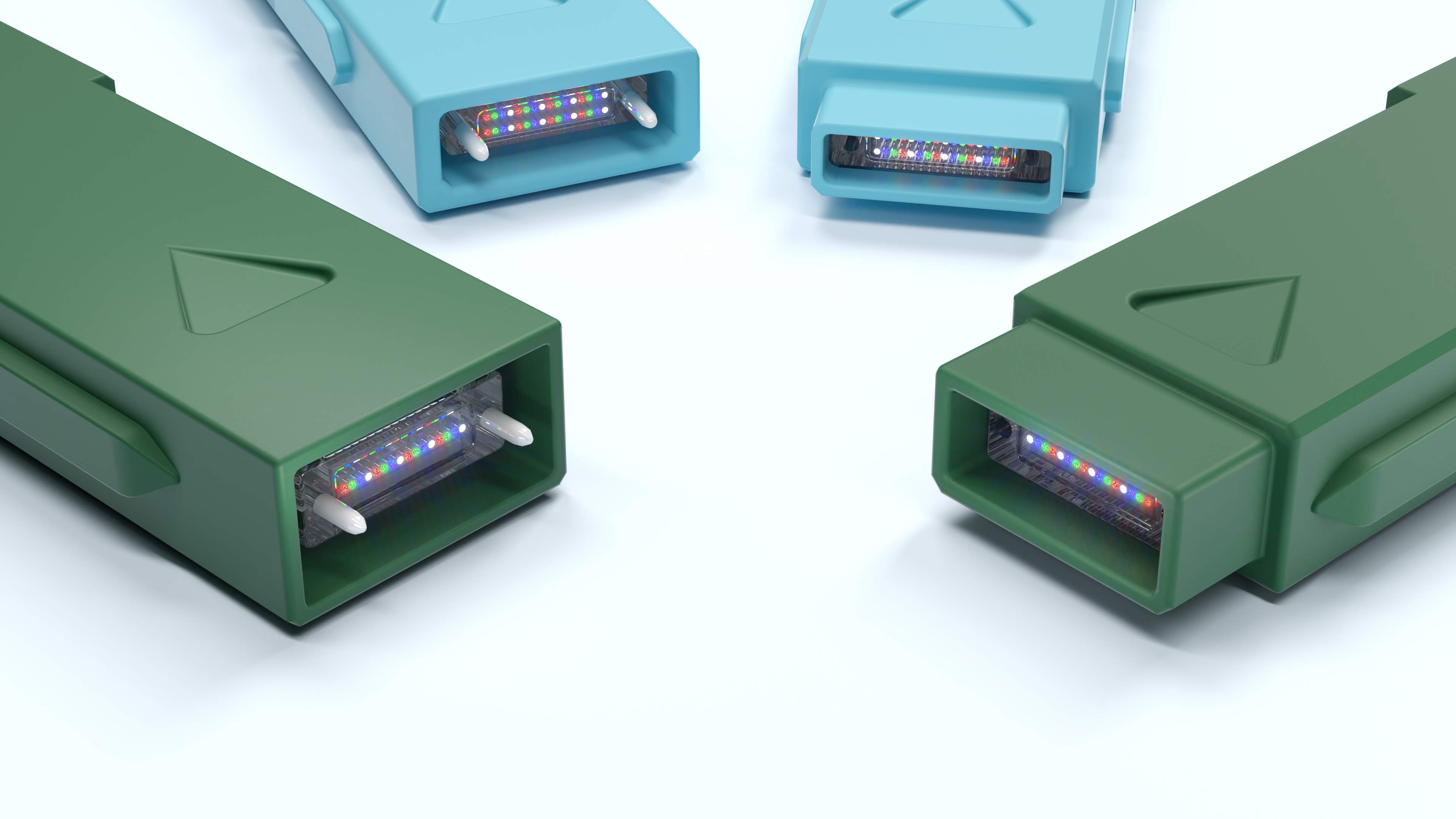

MOC系列連接器
MOC系列

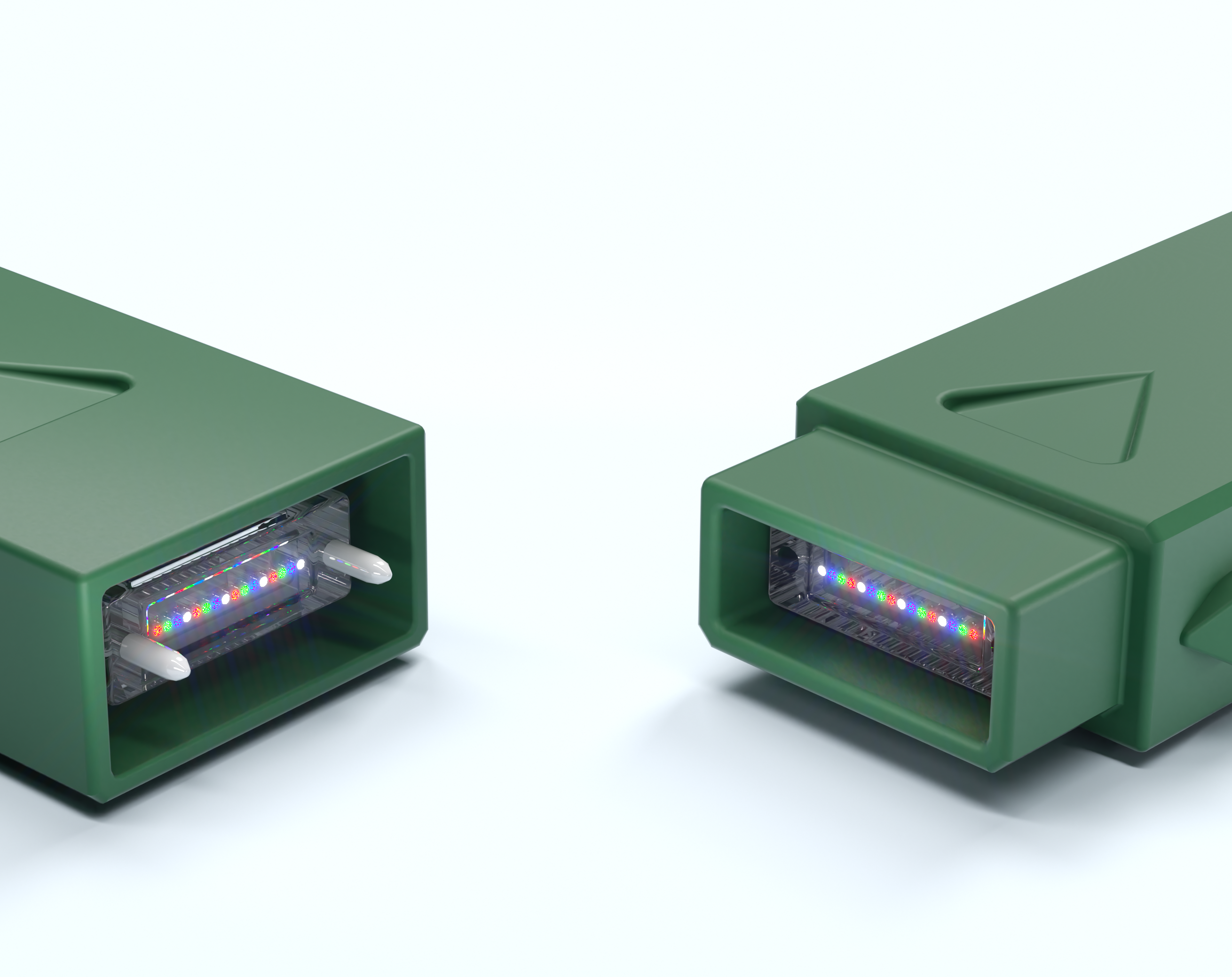

MOC系列連接器是Kyomori-Ka品牌光通訊類產品家族的最新成員,並針對直接與設備介面進行了最佳化。與其他解決方案相比，它提供了更堅固、更不易受碎屑影響的連接。它還允許堆疊光纖帶，最多可容納64個通道，從而增加卡片邊緣的光纖密度並最大限度地提高空間效率。此平台的未來變體支援各種配置，包括用於前面板或背板應用的單端口或联动多端口選項。
◆使用堆疊的12通道帶狀光纖實現最多48個通道的通道數，或使用堆疊的16通道帶狀光纖實現最多64個通道的通道數。每秒兆兆位元頻寬能力，64 根單模光纖，25 GBit/s = 每個連接器 1.6 TBit/s。
◆產品尺寸較小，密度較高，由於零件較少，組裝時無需拋光光纖，因此成本較低。
◆連接器配合平面的對準公差較大，從而確保始終保持較低的插入損耗和回波損耗。

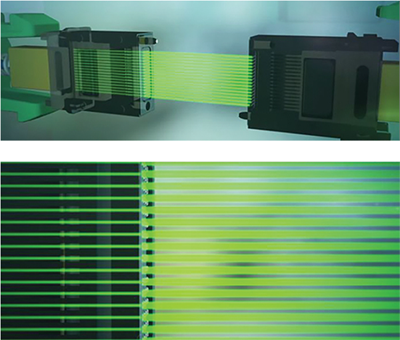

◆擴展光束技術大大降低了訊號的碎屑敏感度。
◆低插入力有助於在高密度應用中進行大規模配接。
◆堆疊帶狀配置可提高密度並最大程度地提高空間效率。
◆提供護套或裸帶狀配置。
◆配合所需的彈簧力3.1N即可。
發明專利正在申請中，敬請期待！
产品用途
●服务器和存储
●数据中心和高性能计算环境
●广播和媒体行业
●航空航天和军事通信
●COP共封装光学器件和板载连接
●工业自动化
●电信网络
●高带宽收发器
产品资料下载
产品规格
产品特性
 |
 |
 |
|

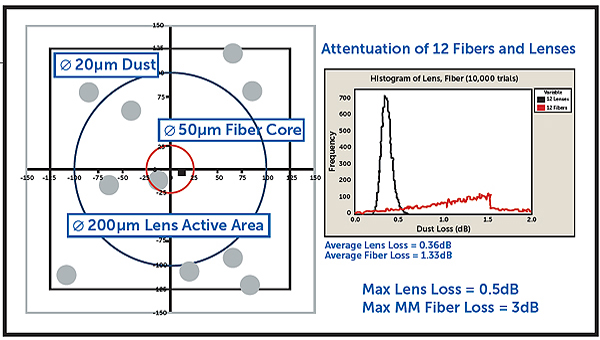

1. 光學配接介面所需的對準精度顯著降低。考慮有效耦合兩個單模光纖芯所需的對準，其有效模場直徑(MFD)在1310nm處為9.2微米。光纖芯之間的3微米偏移會導致1.8dB的衰減。現在考慮在配接介面處對擴展光束互連的相同對準偏移，其準直光斑尺寸約為90微米，功率分佈為高斯分佈。與相同3微米偏移相關的衰減為0.01dB。配接介面處對準精度的降低為與精密對準相關的對準特徵引入了新的選項。 2. 互連的自由空間特性消除了拋光光纖尖端物理接觸的需要。對於密集的多光纖互連，由於消除了嚴格控制的端面幾何形狀、製造流程以及最小化了套圈配合力，因此可以顯著節省成本 3. 將訊號擴展到更大的區域可以最大限度地減少因物理接觸損失而導致的光遮蔽和衰減的影響，從而減少碎片的影響。 |
||
|
◆初始資料（清潔的MT插芯） 36 Lenses. MAX IL = 0.64dB AVG IL = 0.54dB |
||
 |
||
|
◆被油污染的MT插芯 32個鏡片受污染 10-25% (15)：最大ΔIL = 0.27dB 平均ΔIL = 0.07dB 25-50% (9)：最大ΔIL = 0.56dB 平均ΔIL = 0.16dB 50-75% (8)：最大ΔIL = 0.74dB 平均ΔIL = 0.42dB |
||
 |
||
|
◆AZ 粉塵污染 36個鏡頭被污染。 10-25% (25)：最大ΔIL = 0.57dB 平均ΔIL = 0.11dB 25-50% (6)：最大ΔIL = 0.50dB 平均ΔIL = 0.31dB 50-75% (5)：最大ΔIL = 1.09dB 平均ΔIL = 0.60dB |
||
 |
||
|
◆清潔後的MOC插芯 清潔後的72個鏡頭。最大ΔIL = 0.07dB 平均ΔIL = .02dB |
||
 |
||
