MDO系列連接器

MDO系列连接器

MDO系列连接器

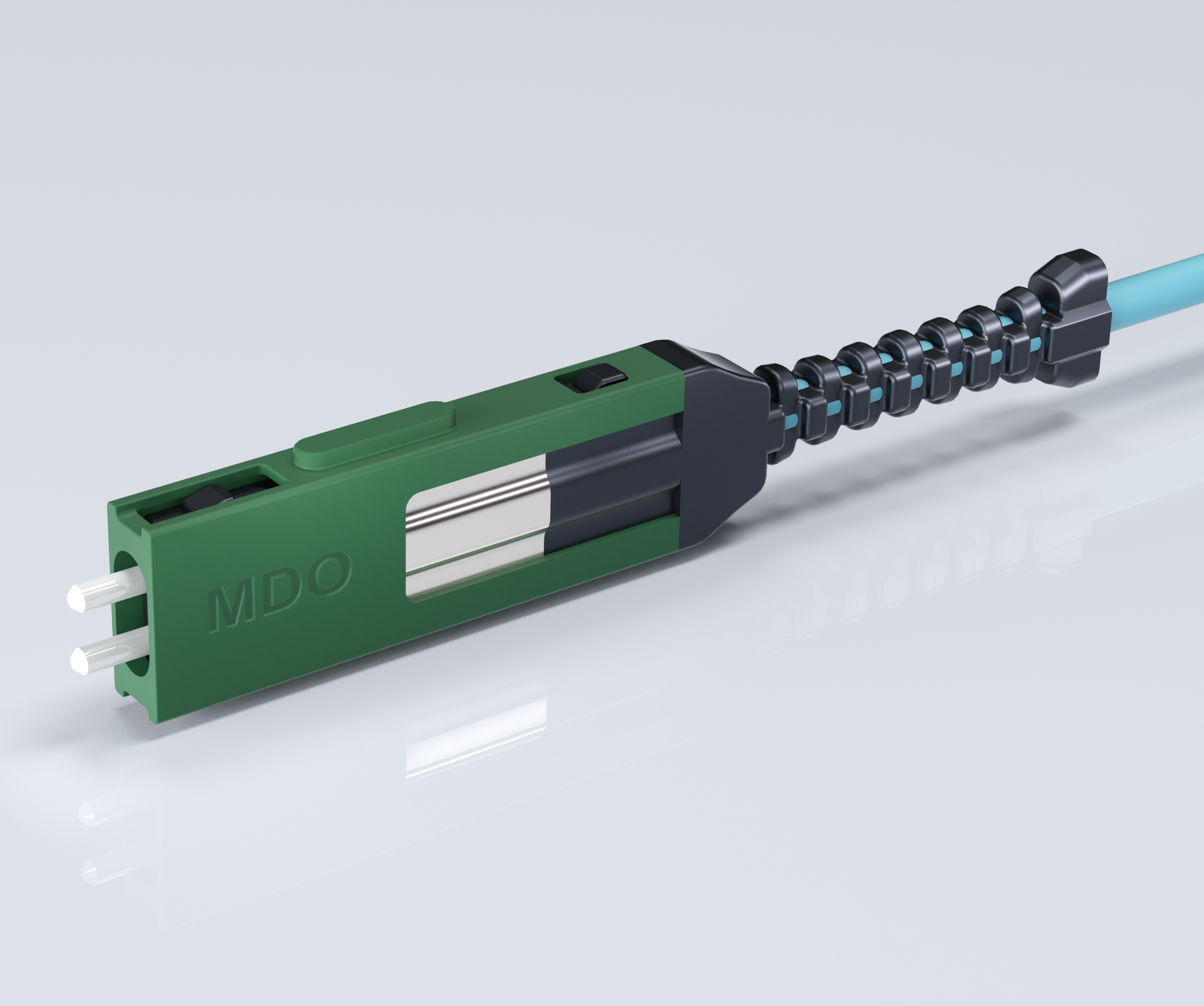

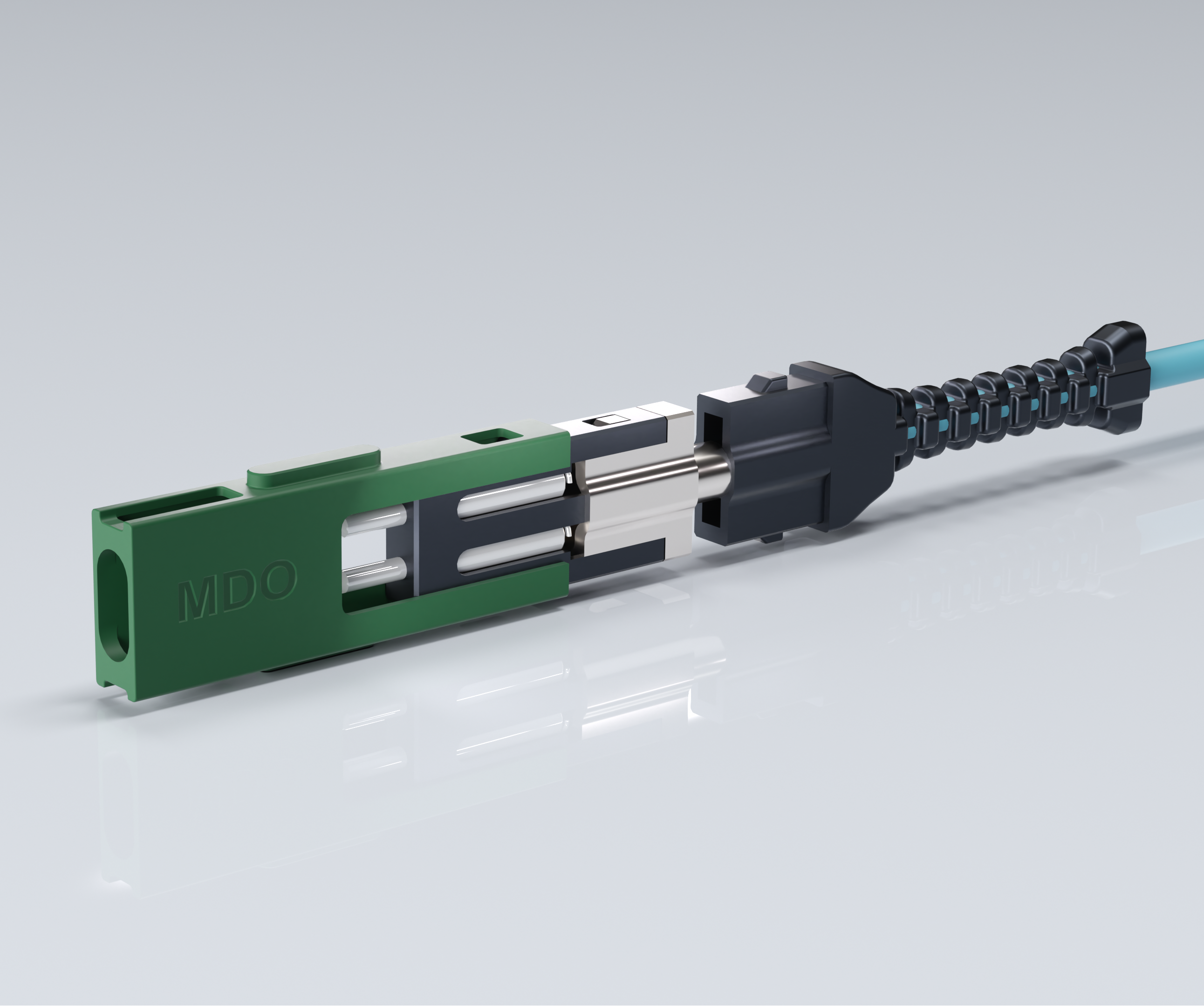

京森紅的MDO系列連接器是一種超小型(VSFF) 的雙工光纖連接器，設計用於端接直徑2.0mm 以下的多模和單模光纜。 MDO 連接器採用了工業標準LC 光纖連接器所採用的1.25mm 插芯技術製造。使用革命性的Kyomori-Ka推拉式護套技術，在最密集的連接器環境中輕鬆實現單一連接器的插拔。

發明專利正在申請中，敬請期待！

产品用途


●服务器和存储	●数据中心和高性能计算环境	●广播和媒体行业	●航空航天和军事通信

●COP共封装光学器件和板载连接	●工业自动化	●电信网络	●高带宽收发器

产品资料下载

产品目录产品图纸 3D(igs/stp) 产品规格书评估测试报告书(TR) 产品包装规格书 RoHS报告书

产品规格

利用Kyomori-Ka推拉技術保持雙工連接器的可近性具有Kyomori-Ka推拉式護套技術的MDC系列連接器使安裝工程師能夠在更狹小、更擁擠的空間內輕鬆插拔MDC系列連接器，而不會影響鄰近的連接器。靈活的護套能夠保持適當的彎曲半徑，以利於光纜佈線，並且在連接器插入和拔出過程中不會彎曲。

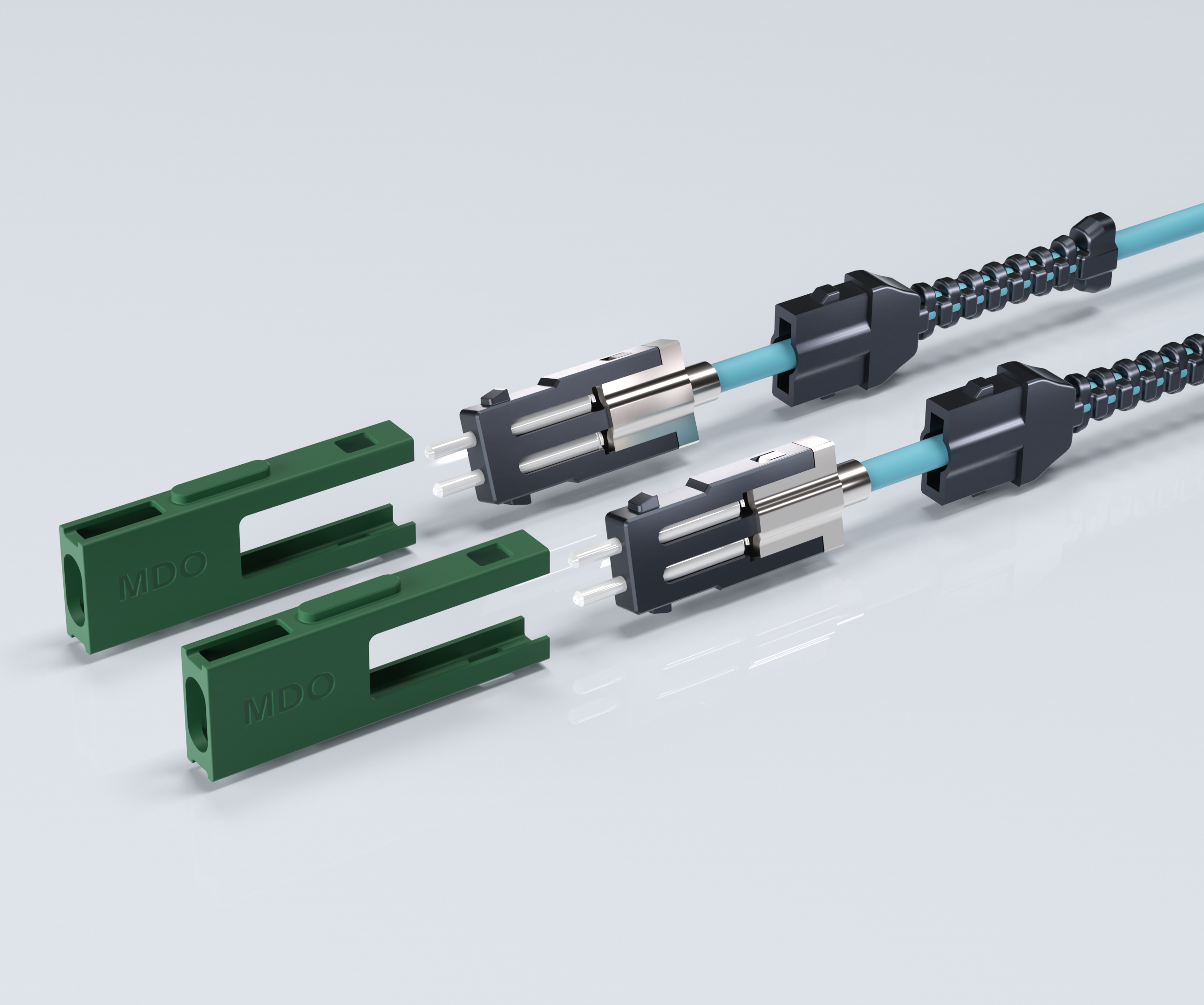

快速、簡單的極性轉換可毫不費力地對MDO系列連接器進行極性轉換，並且在此過程中不會暴露或扭曲脆弱的光纖。要轉換極性，請從連接器外殼上拉出護套，將護套旋轉180度，然後將護套組件重新裝回連接器外殼上。在連接器的頂部和側面有極性標記以及MDO徽標，以提示連接器的極性已轉換。

分離連接器外殼和護套		将主体部品抽出并进行旋轉 180°	將護套重新安裝到連接器外殼上

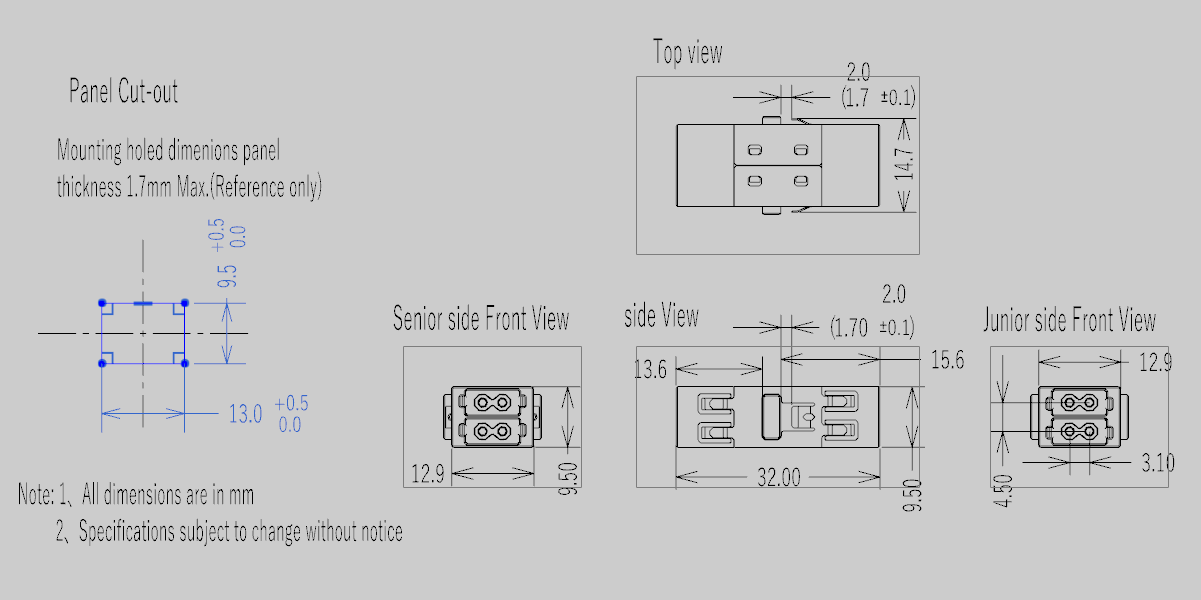

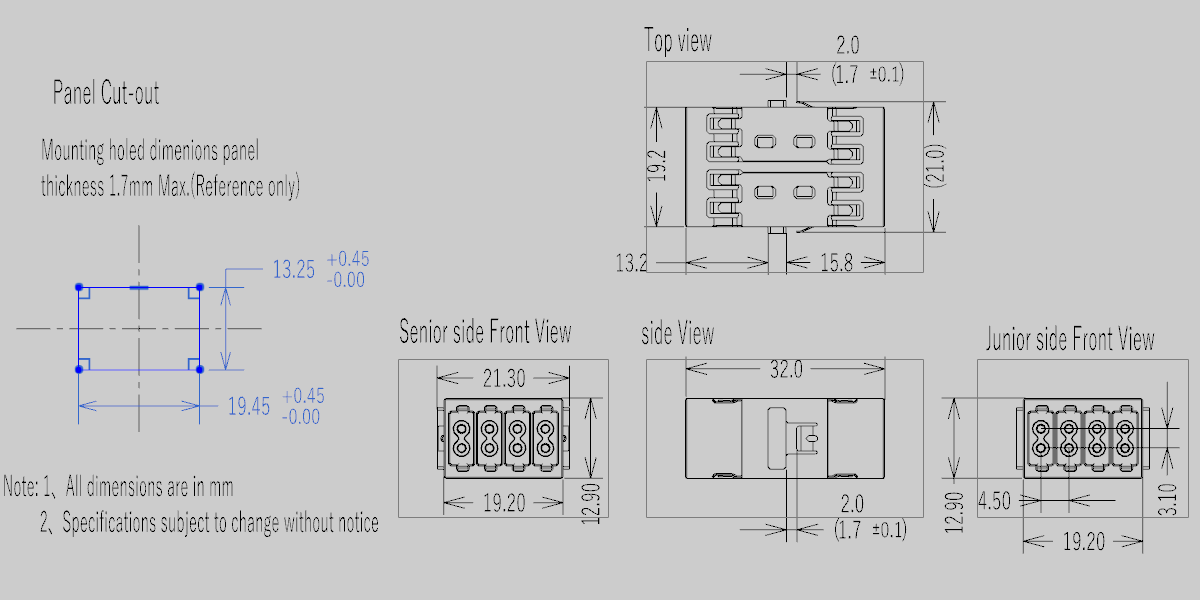

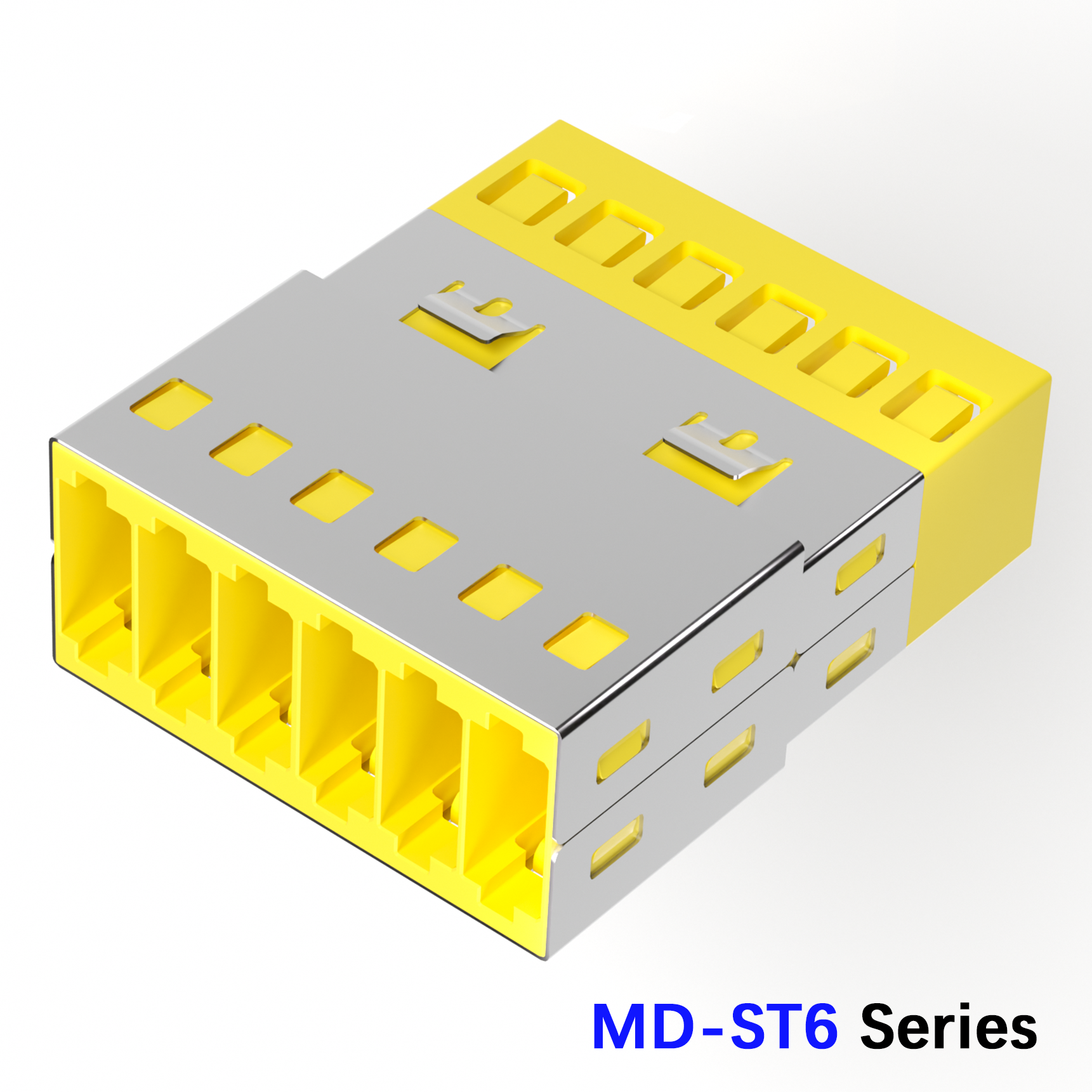

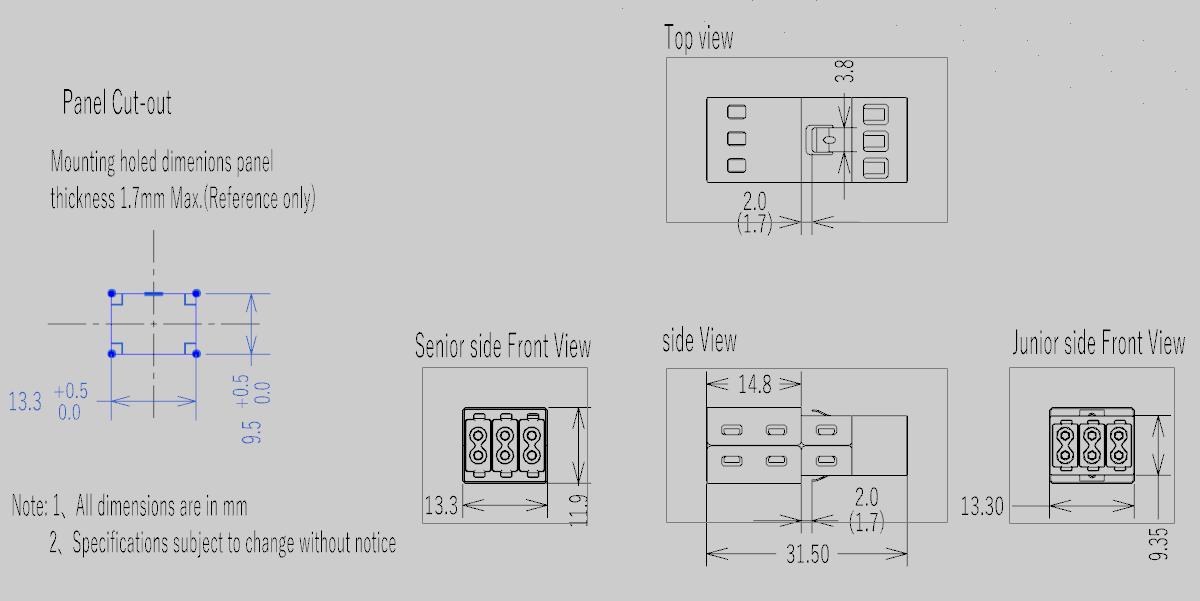

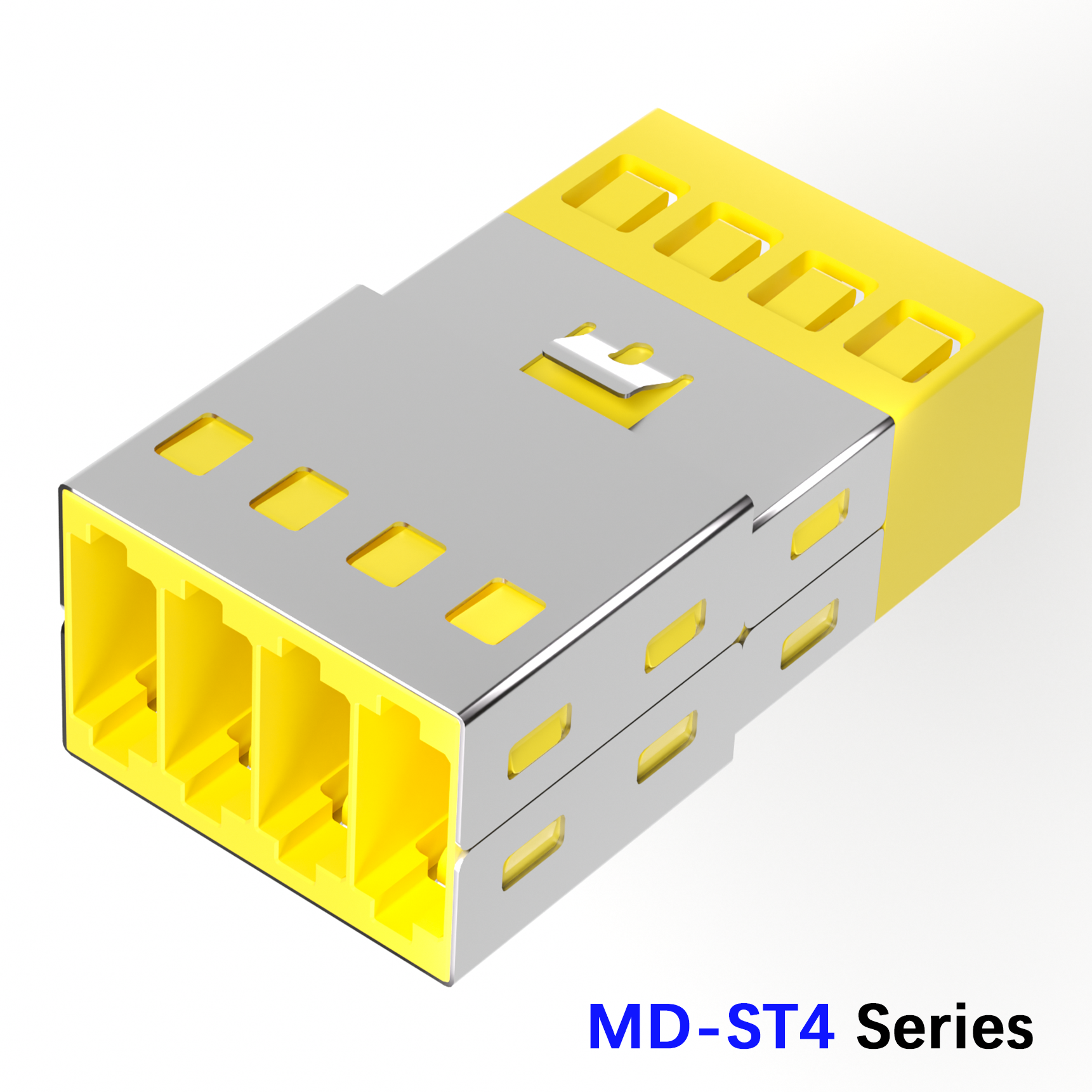

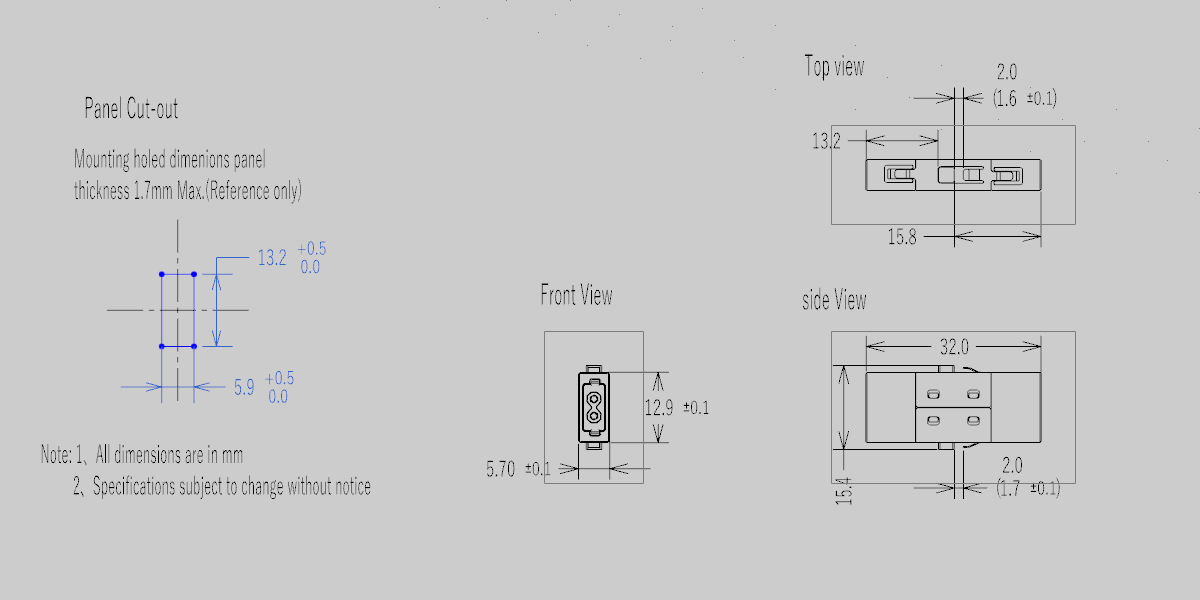

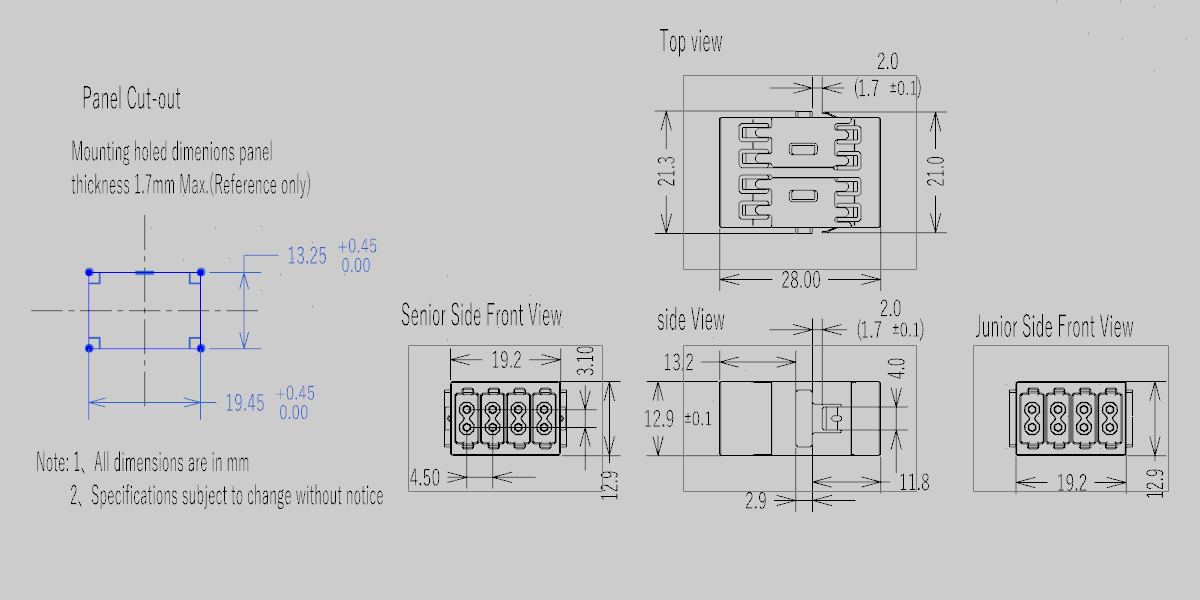

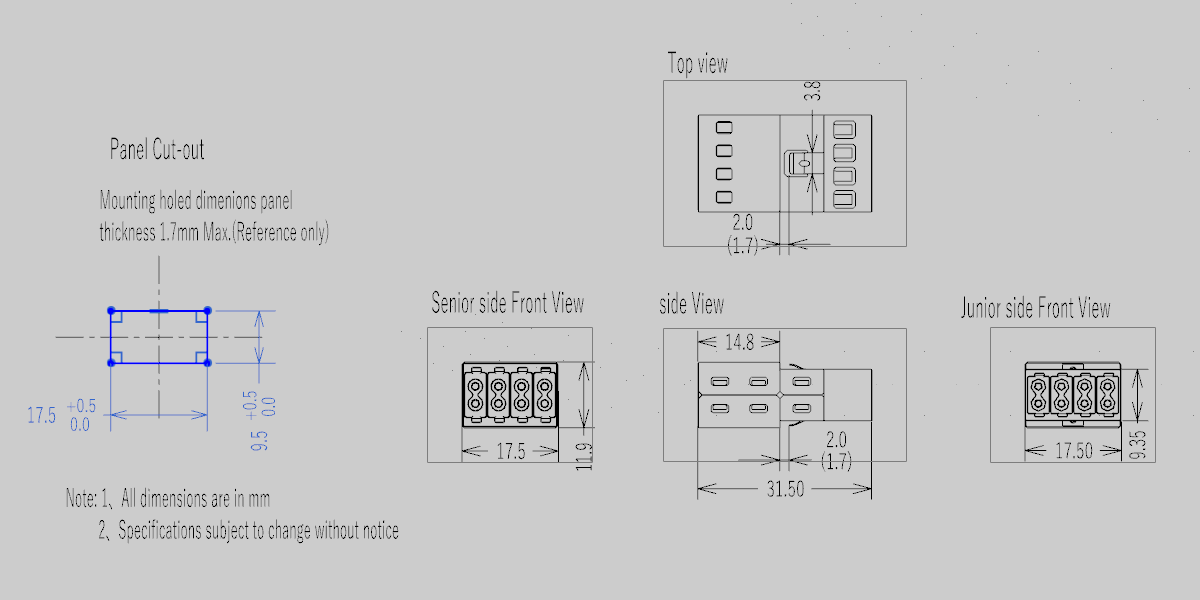

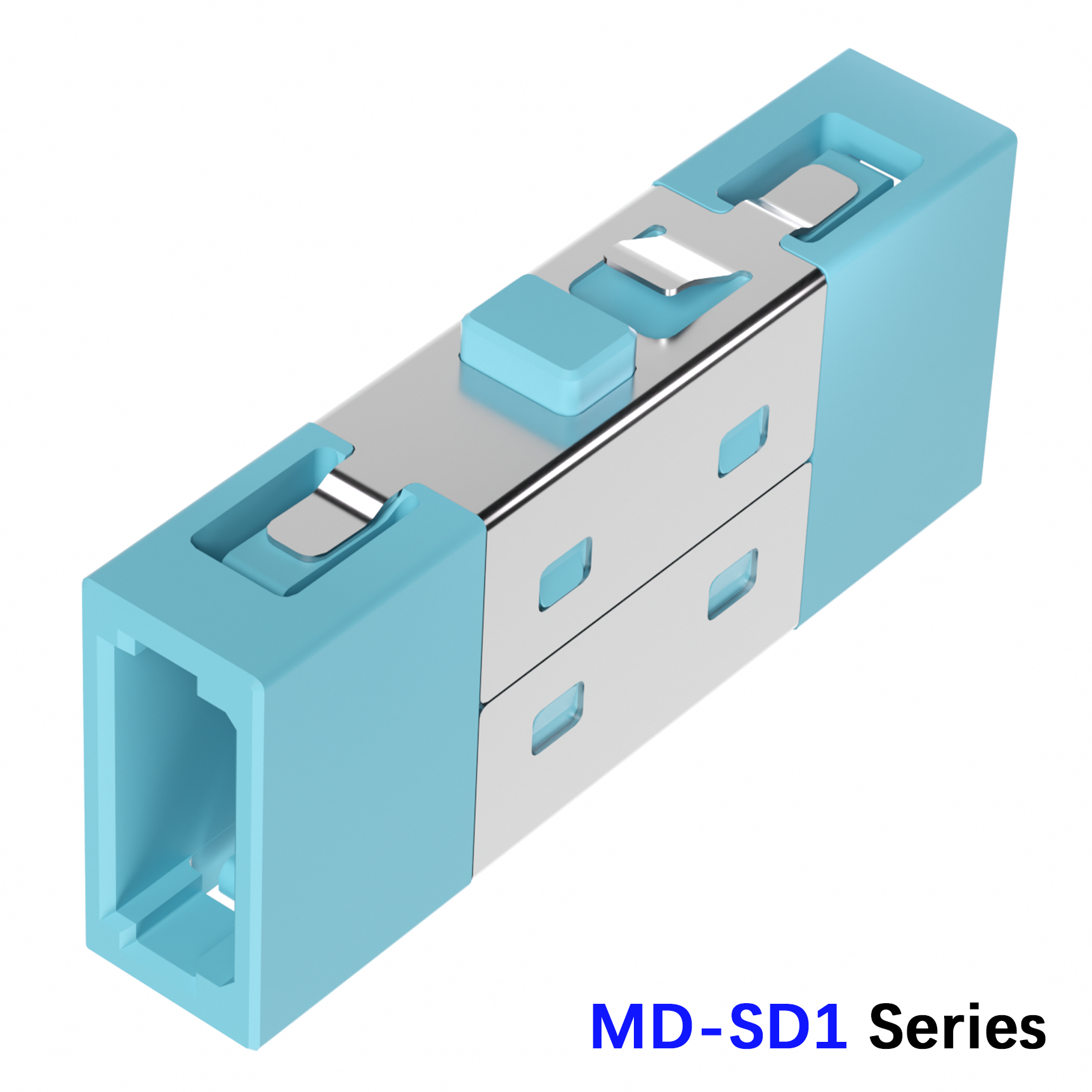

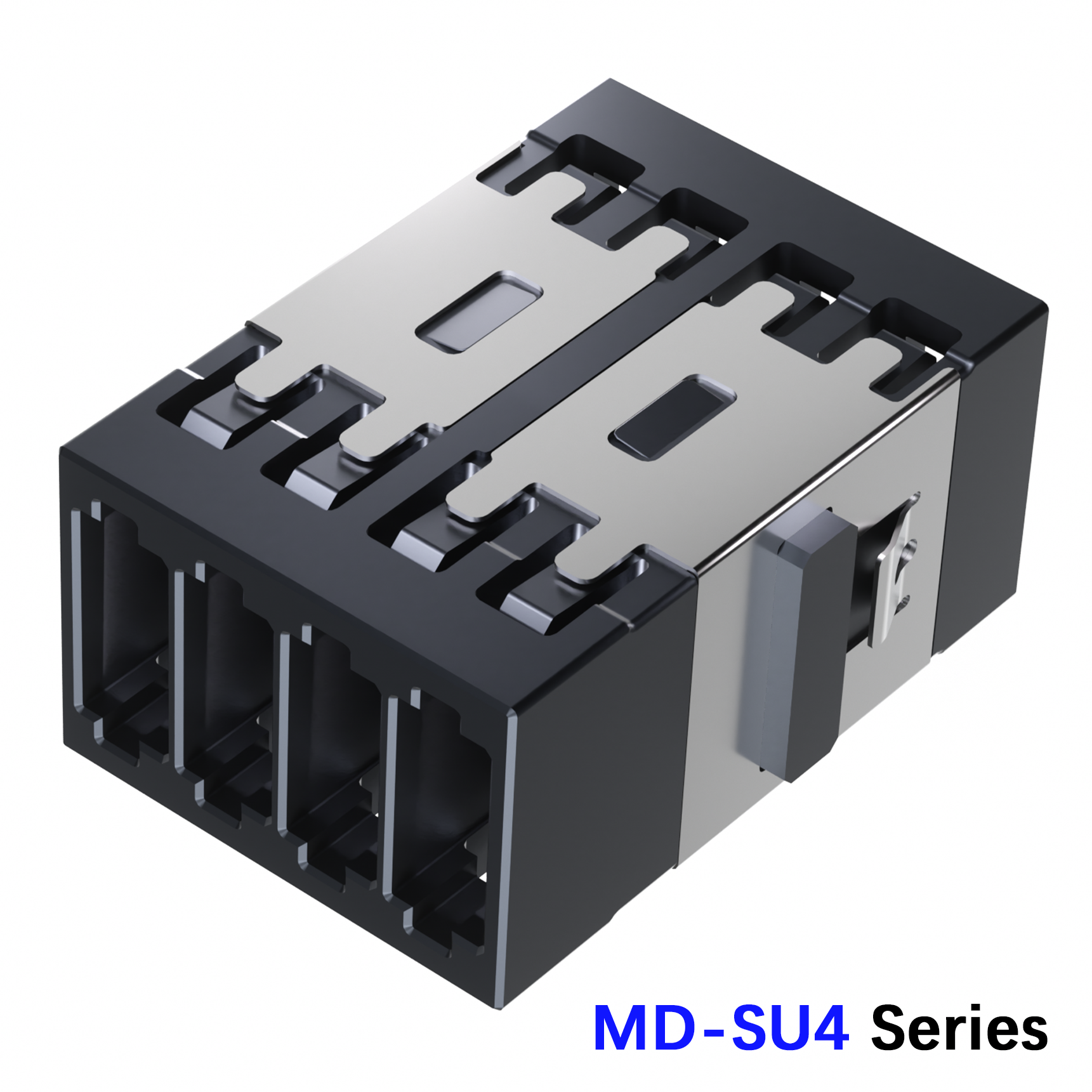

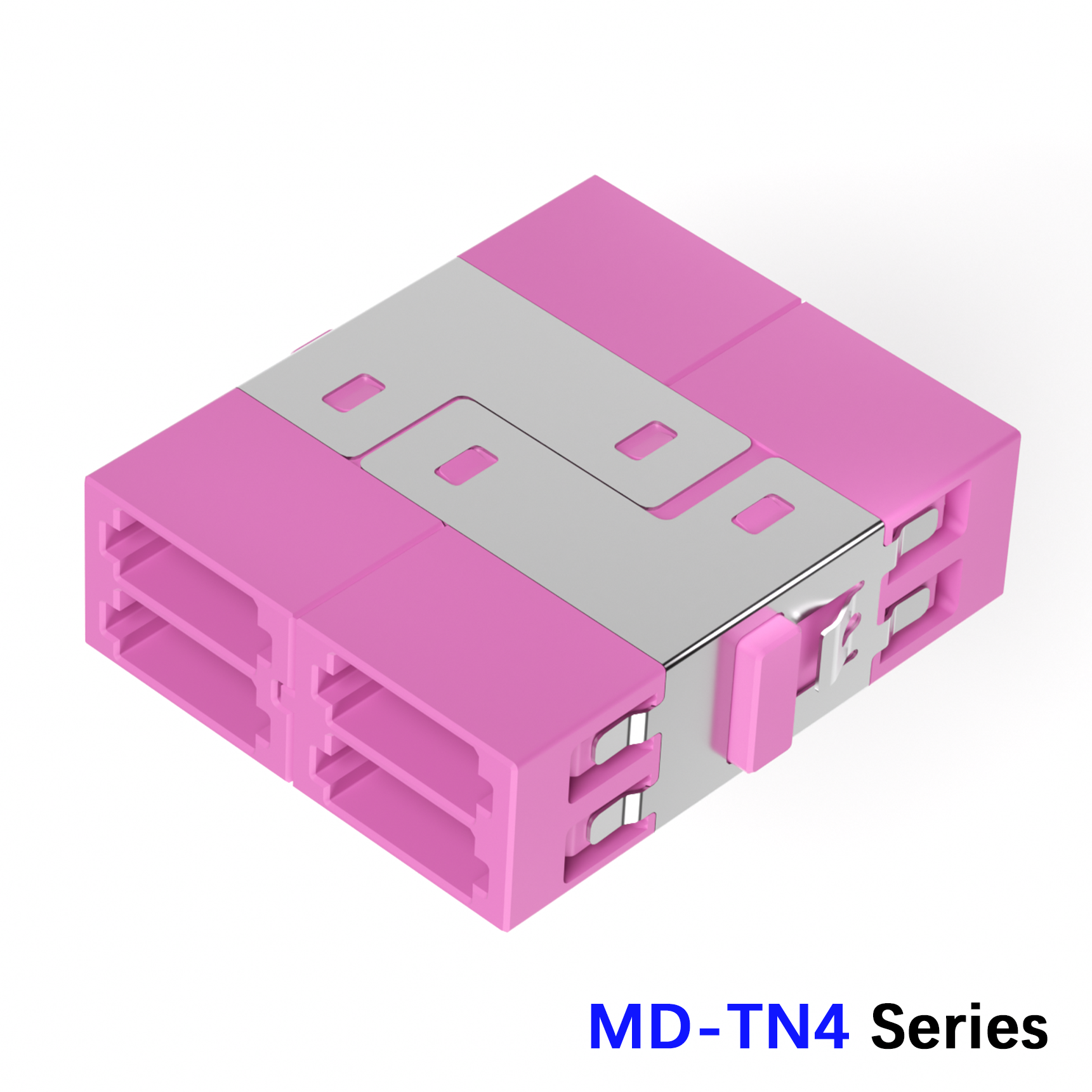

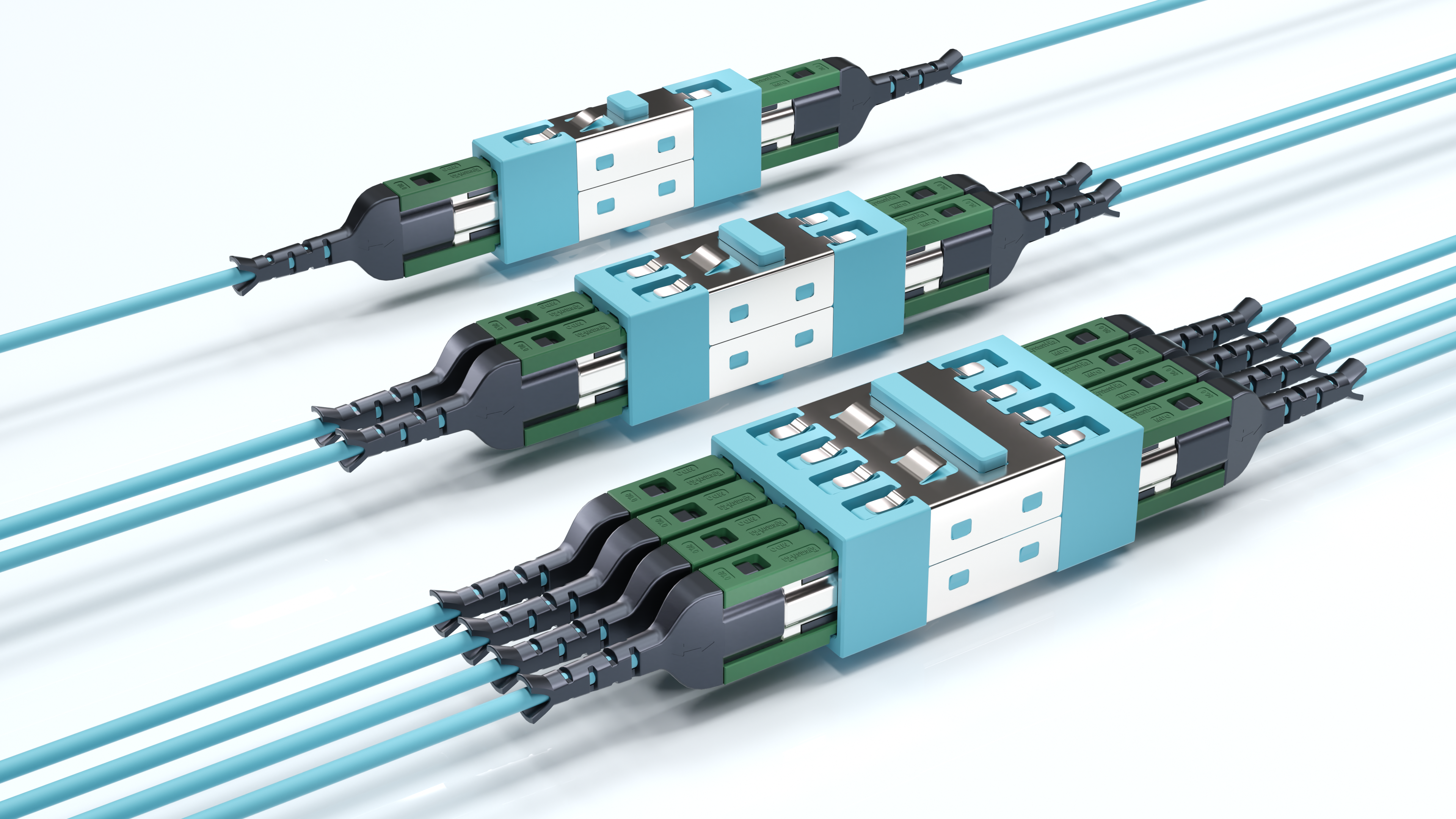

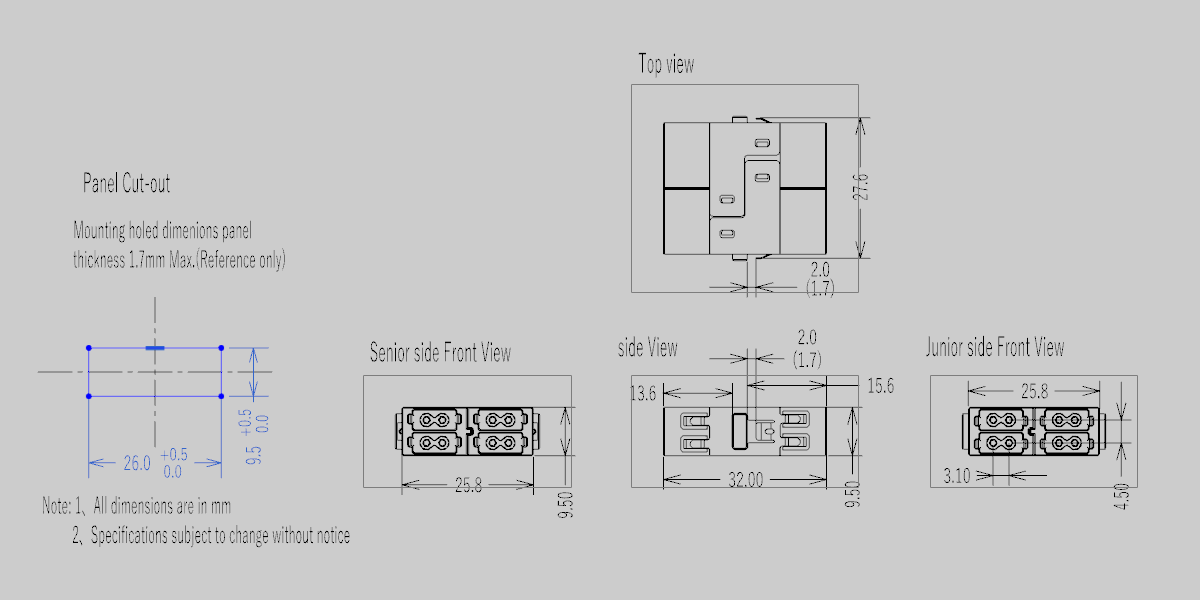

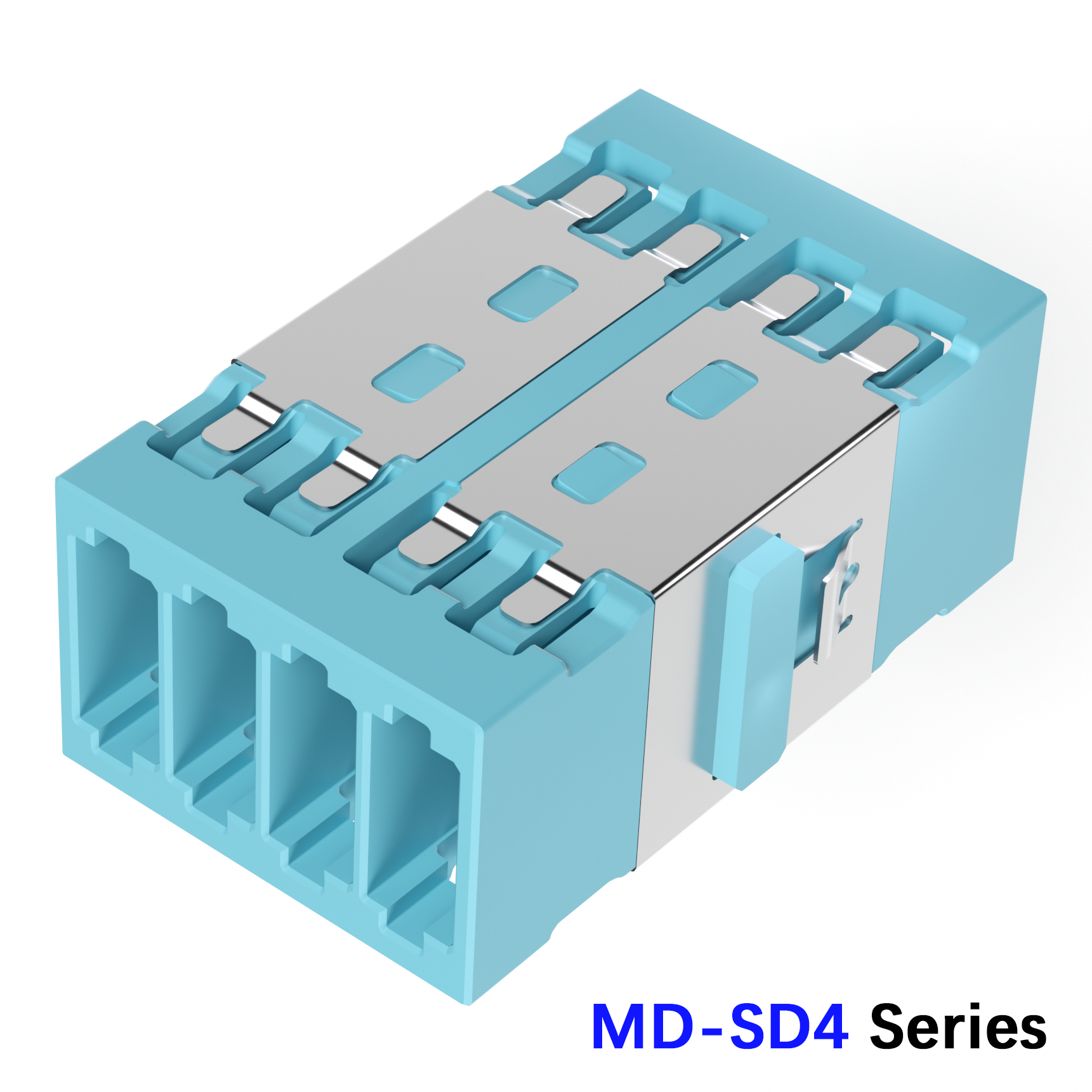

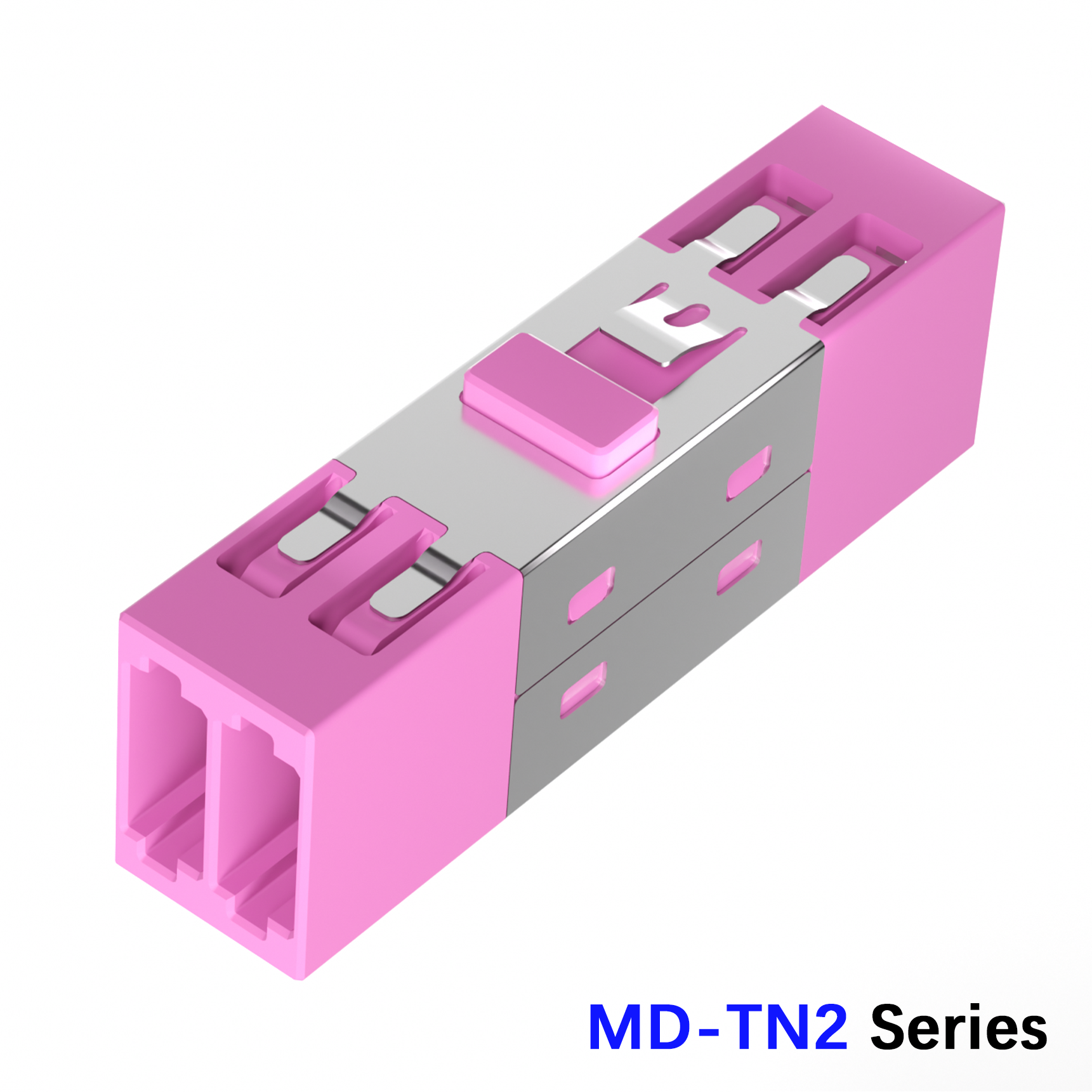

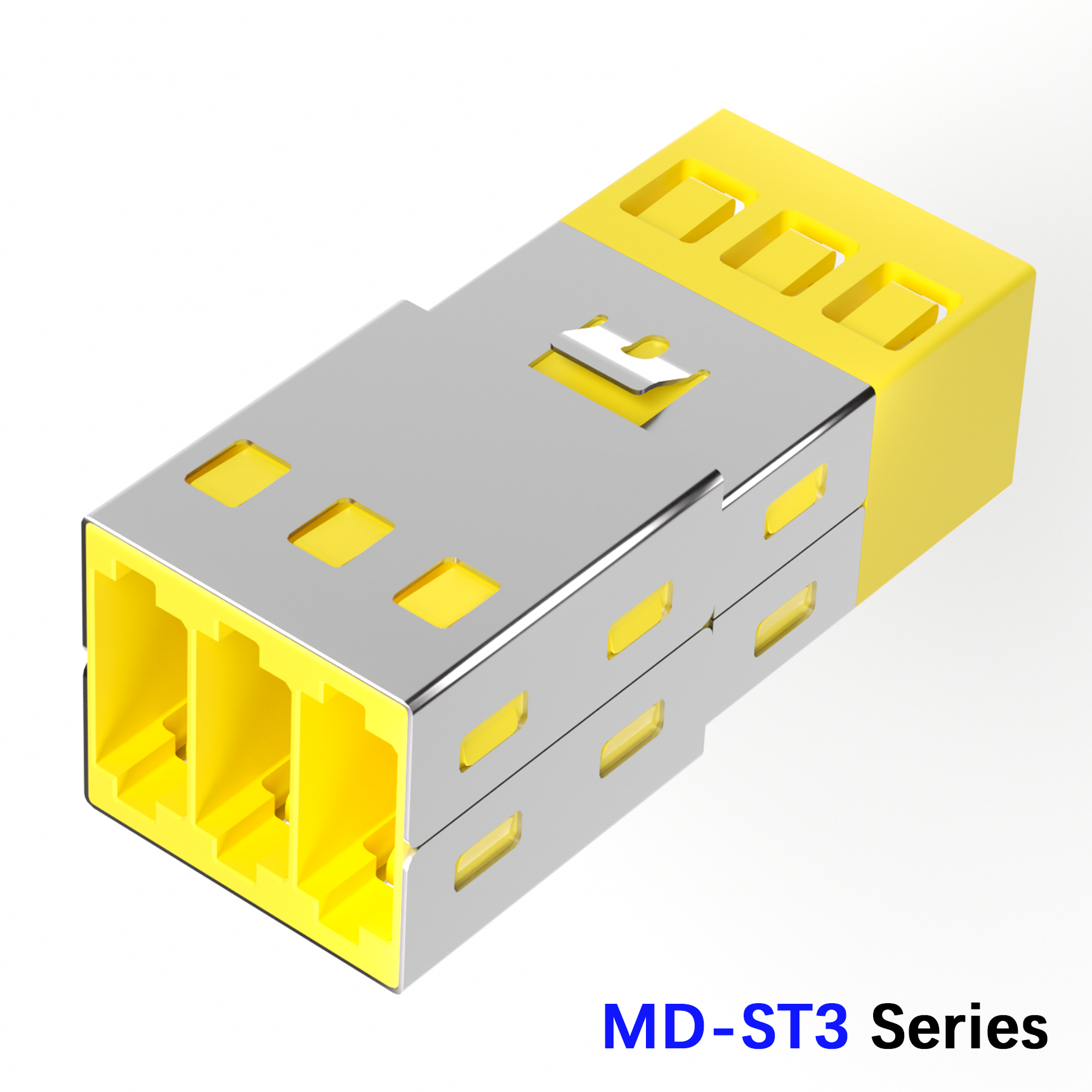

組合解決方案將多個連接器組合為一個單元可減少連接數量，並有助於立即識別光纜分組。京森紅提供多種組合解決方案，包括線夾和整合的連接器。提供多種適配器京森紅提供2端口、3端口和4端口適配器，將MDO系列連接器連接到MDO系列連接器。提供2端口和3端口適配器，設計用於透過為雙工LC適配器定義的相同面板開口移除LC雙工適配器並安裝MDO系列適配器，可使密度立即提升為當前模組/面板連接器密度的2倍或3倍。

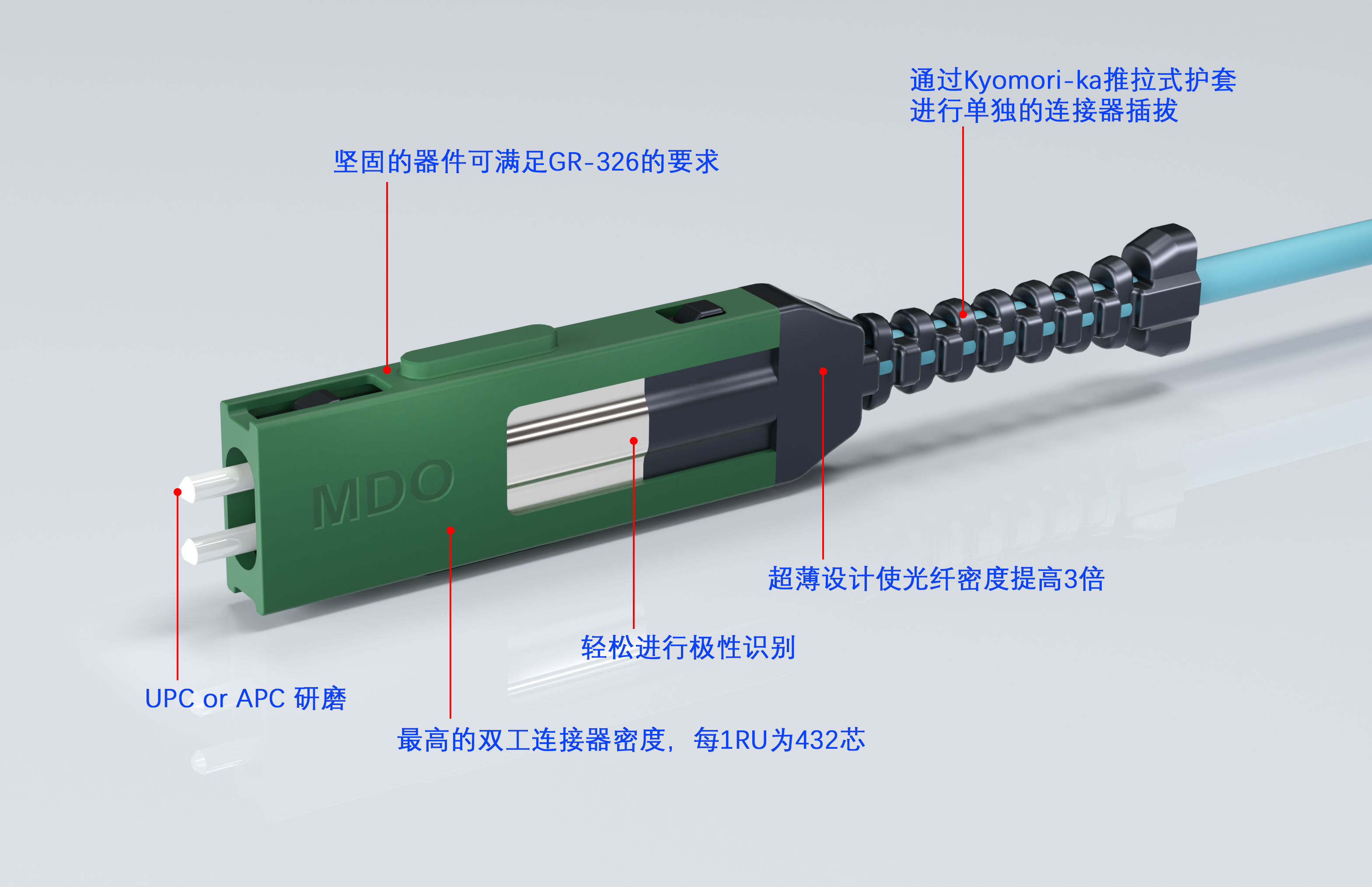

产品特性

◆*3倍於LC連接器的光纖佈線密度，在1RU內提供216個雙工連接器（432 根光纖）。*
◆Kyomori-Ka推拉式護套，讓連接器的插拔毫不費力。
◆輕鬆進行極性轉換，無外露光纖。
◆符合IEC衰減B級的隨機配接要求（平均0.12dB，最大 0.25dB，超過97%的連接器）。
◆符合Telcordia GR-326和TIA-568標準。
◆設計用於外徑2.0mm以下的光纜。
◆可提供多模、單模PC和單模APC。
◆新的應用需要使用簡化型連接器光通訊模組/面板上的連接器密度增加，使硬體尺寸最小化，從而降低了資本和營運成本。一個機架單元(RU)可容納144根帶有LC連接器更小的尺寸。使用超小型的MDC連接器可在同樣的1RU空間內將光纖數量增加3倍，達到432個。多個新出現的收發器多源協定(MSA)已經定義了連接埠扇出架構，要求雙工光連接器具有比LC連接器更小的封裝。 MDO連接器尺寸的縮小將允許單一陣列光模組接受多條MDO跳線，這些跳線可直接在光模組介面處單獨插拔。 QSFP 封裝格式將支援四個獨立MDO和兩條獨立光纜，SFP 光纜。
◆電信級效能雖然MDO系列連接器的尺寸幾乎只有LC連接器的一半，而插芯的數量卻是LC連接器的兩倍，但其堅固的外殼、高精度的成型和嚙合長度，使其超越了與LC連接器相同的Telcordia GR-326 要求，包括極其苛刻的檢驗和TWAL測試。

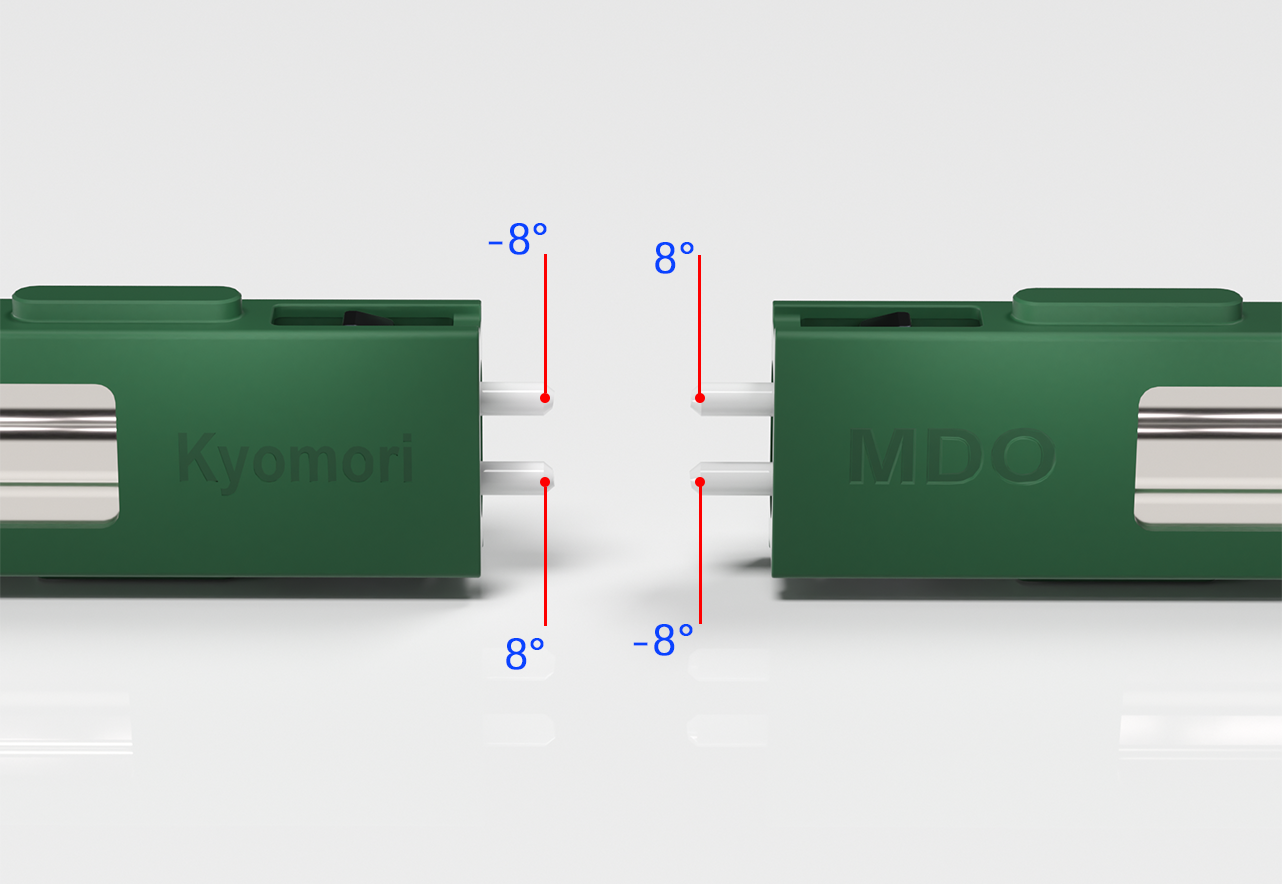

◆MDO-APC系列連接器 MDO-APC系列連接器可用於需要極低反射率的高密度雙工連接器應用。由於採用了獨特的反角插芯連接器設計，因此能夠在系統極性不符合預期的情況下，輕鬆簡單地轉換極性。

镀层规格
