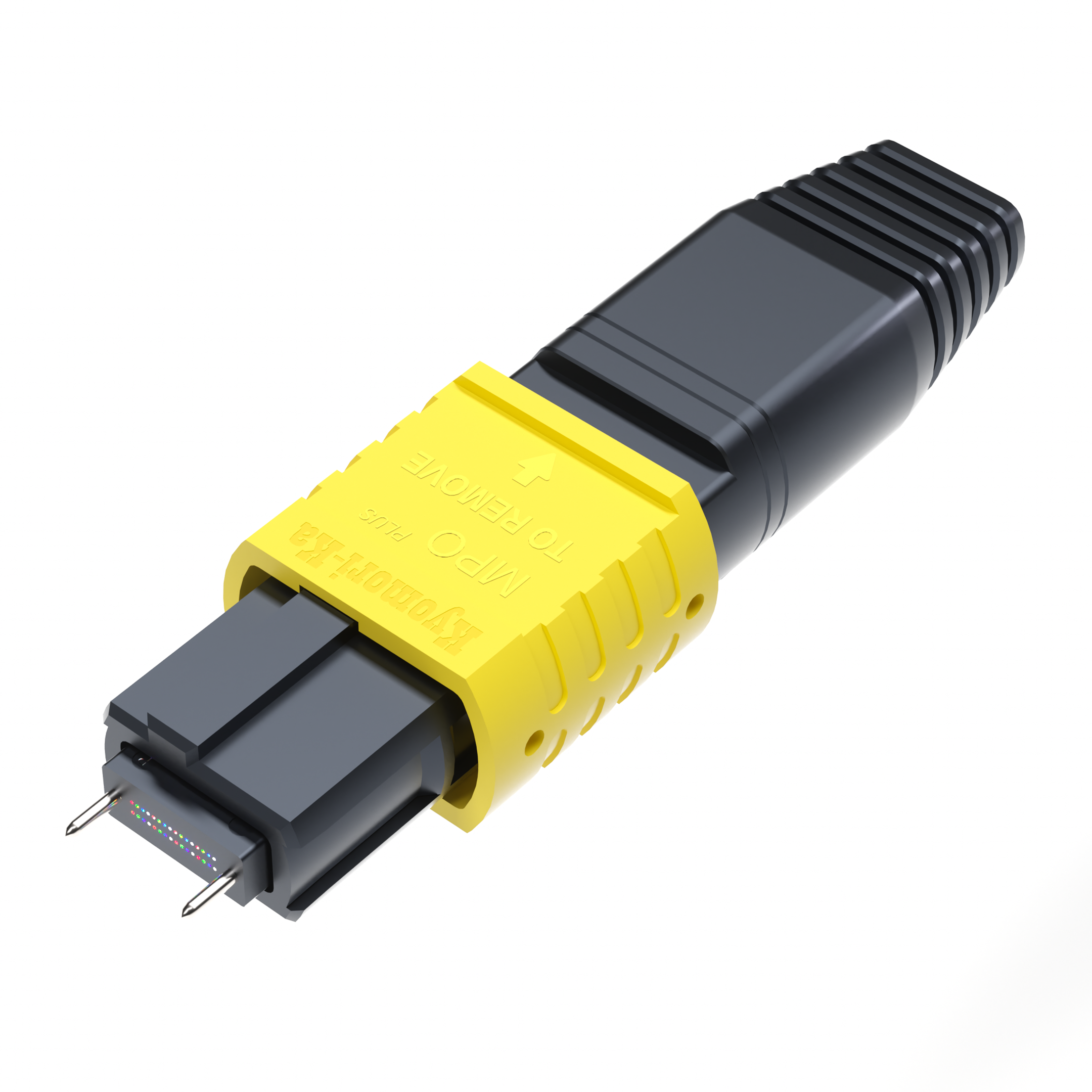

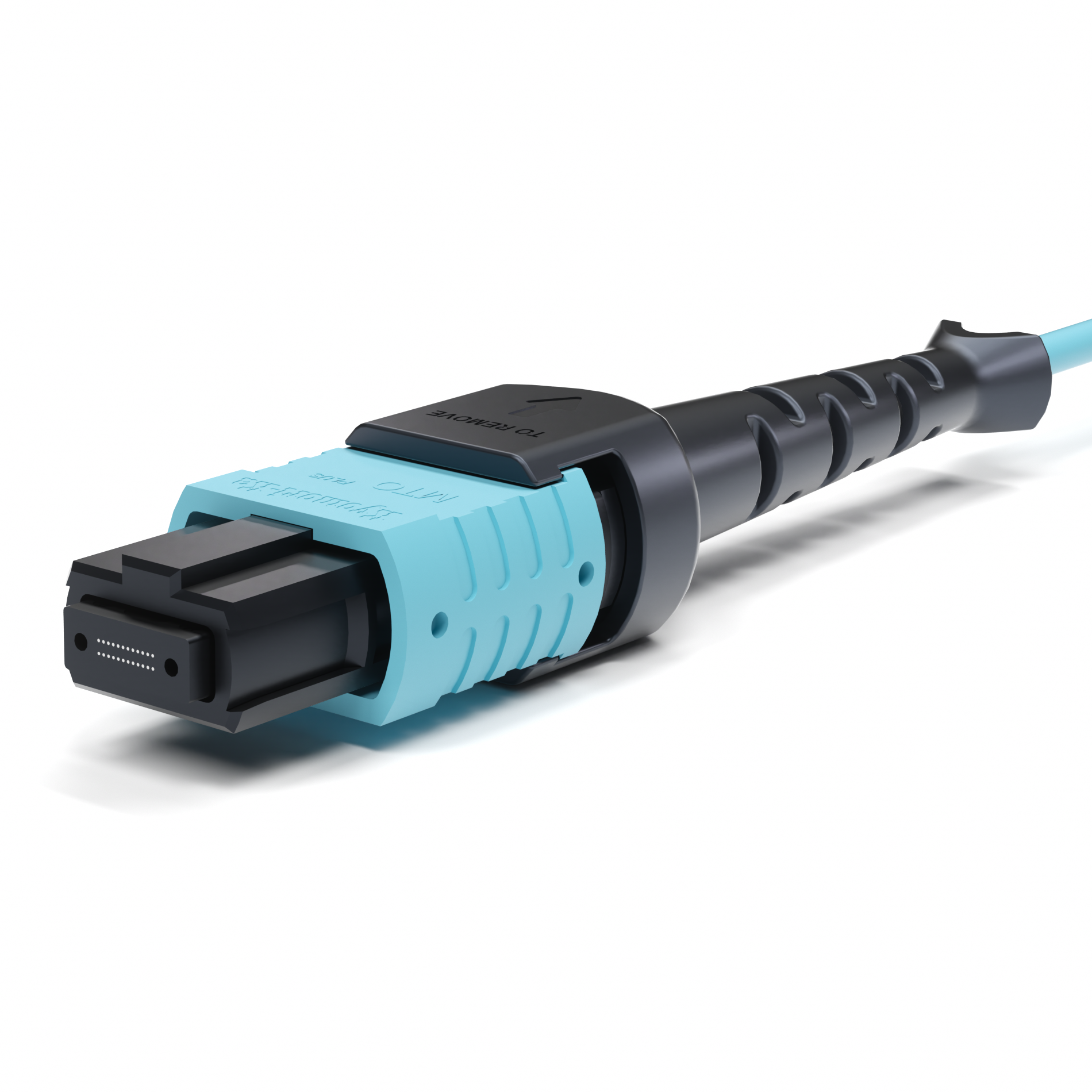

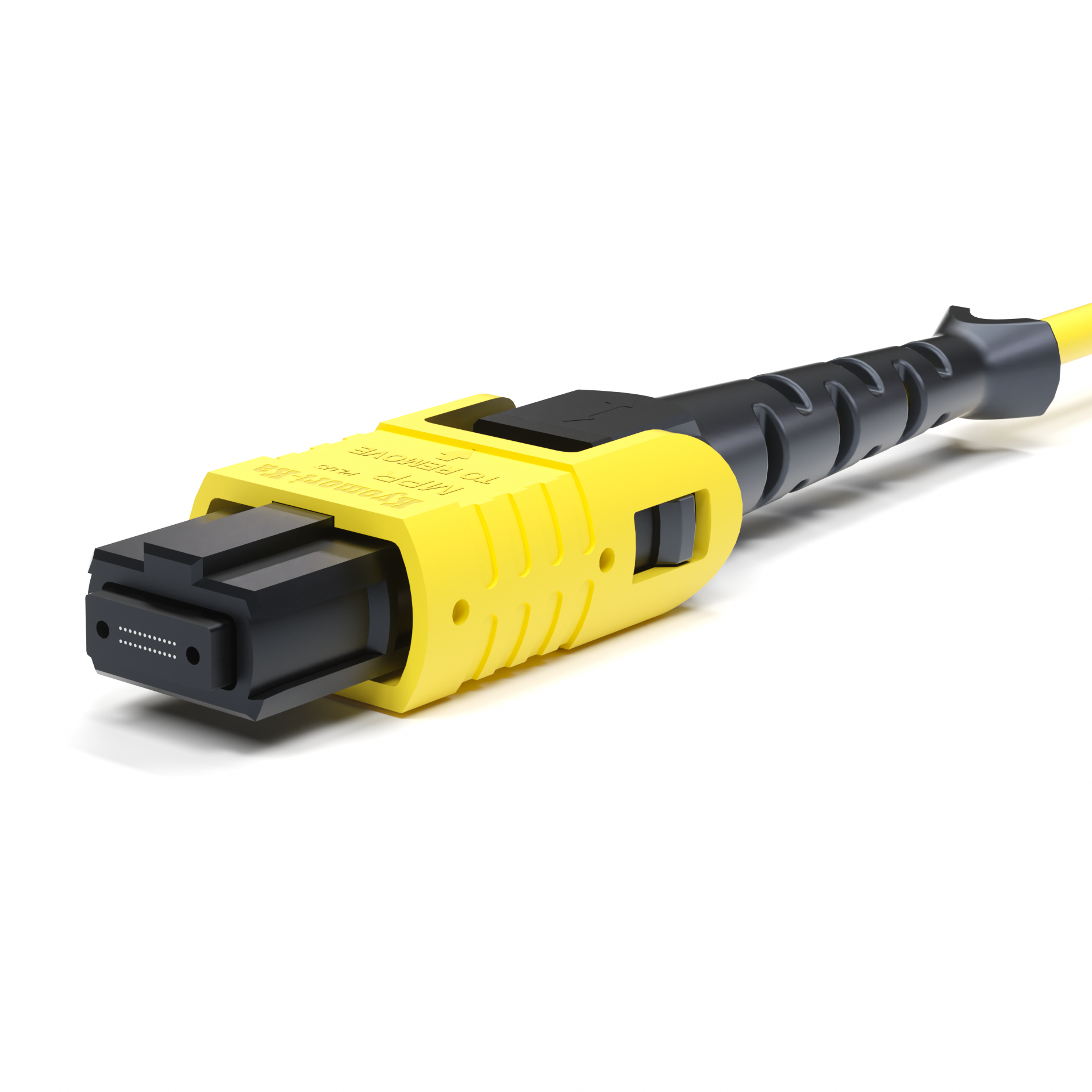

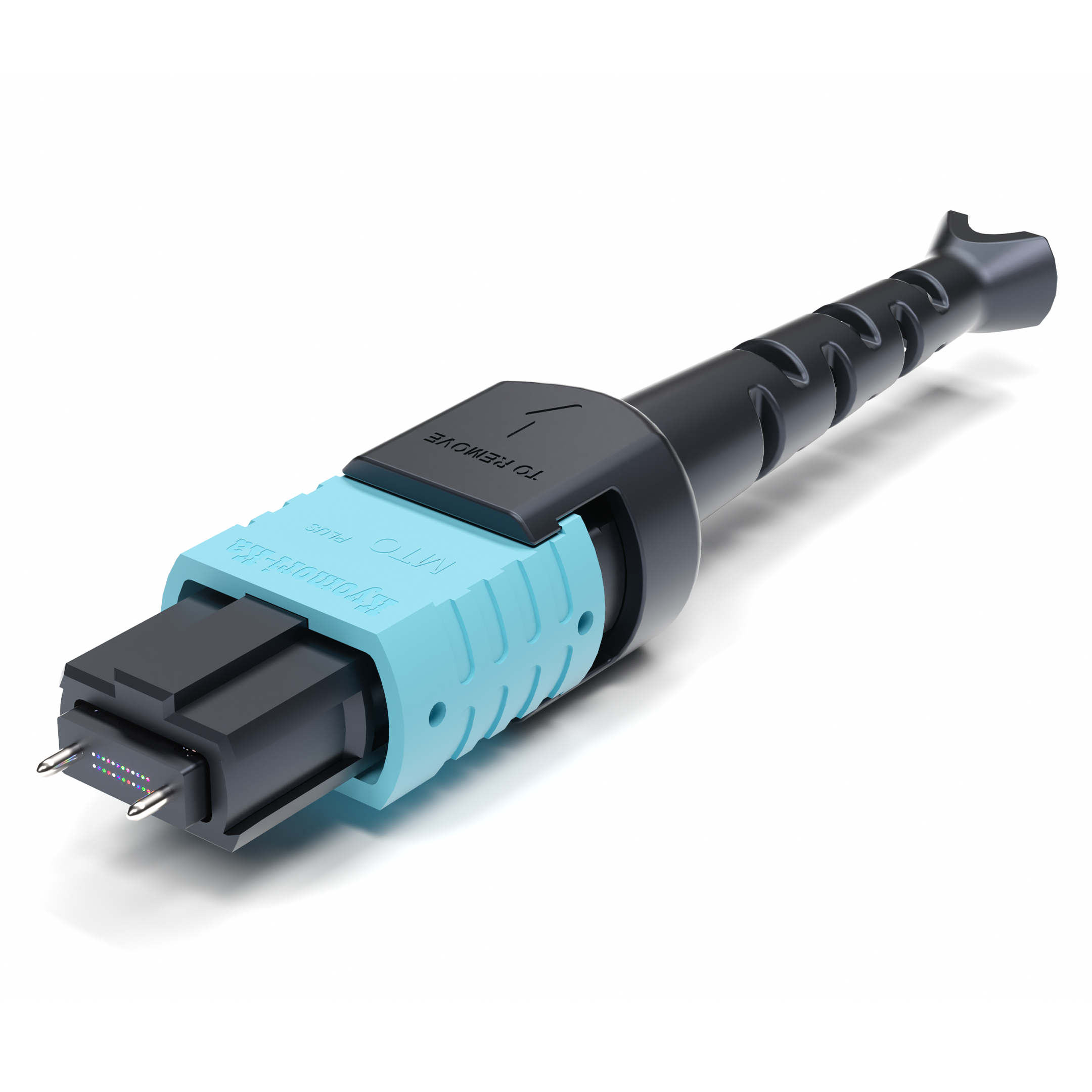

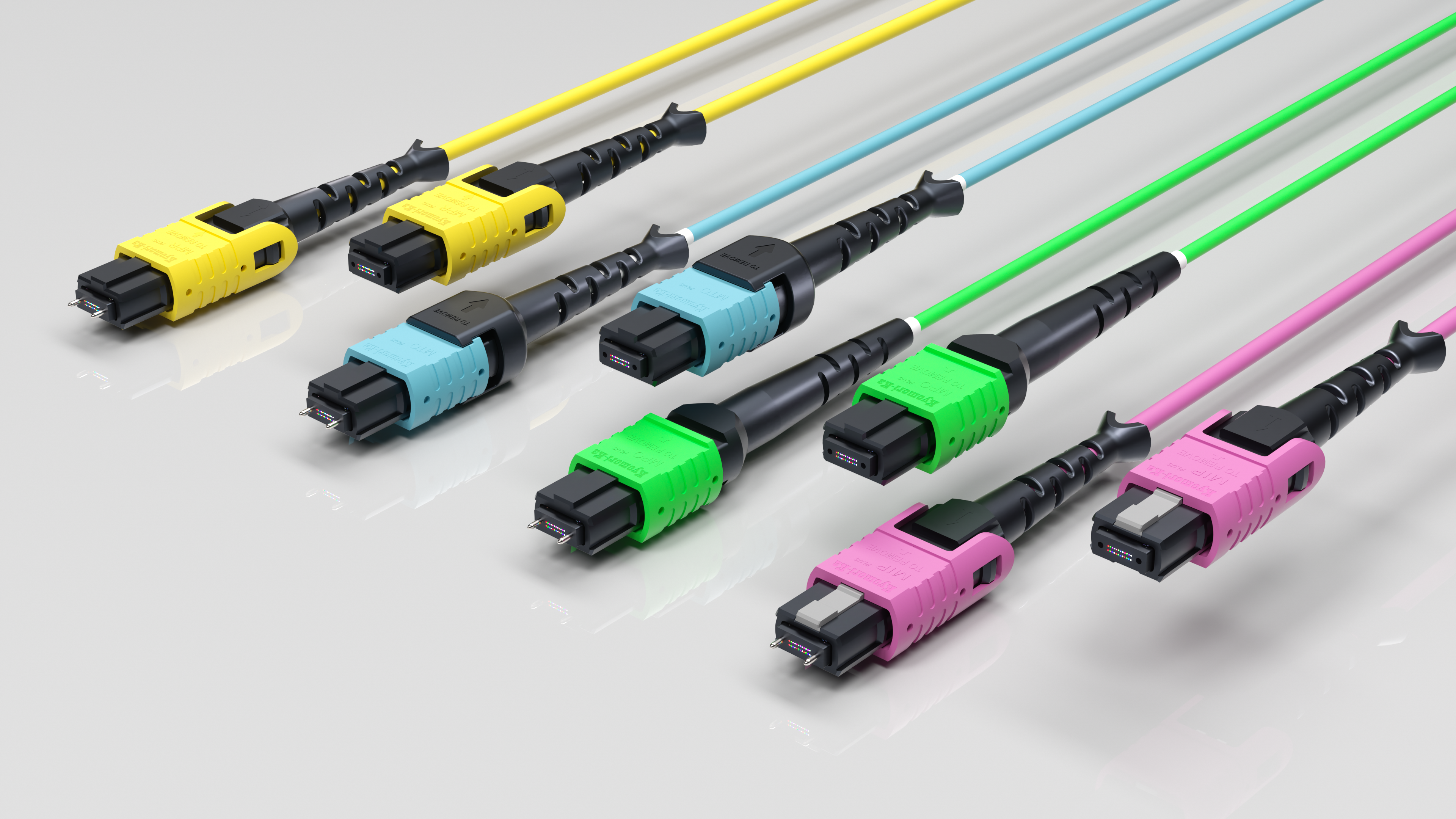

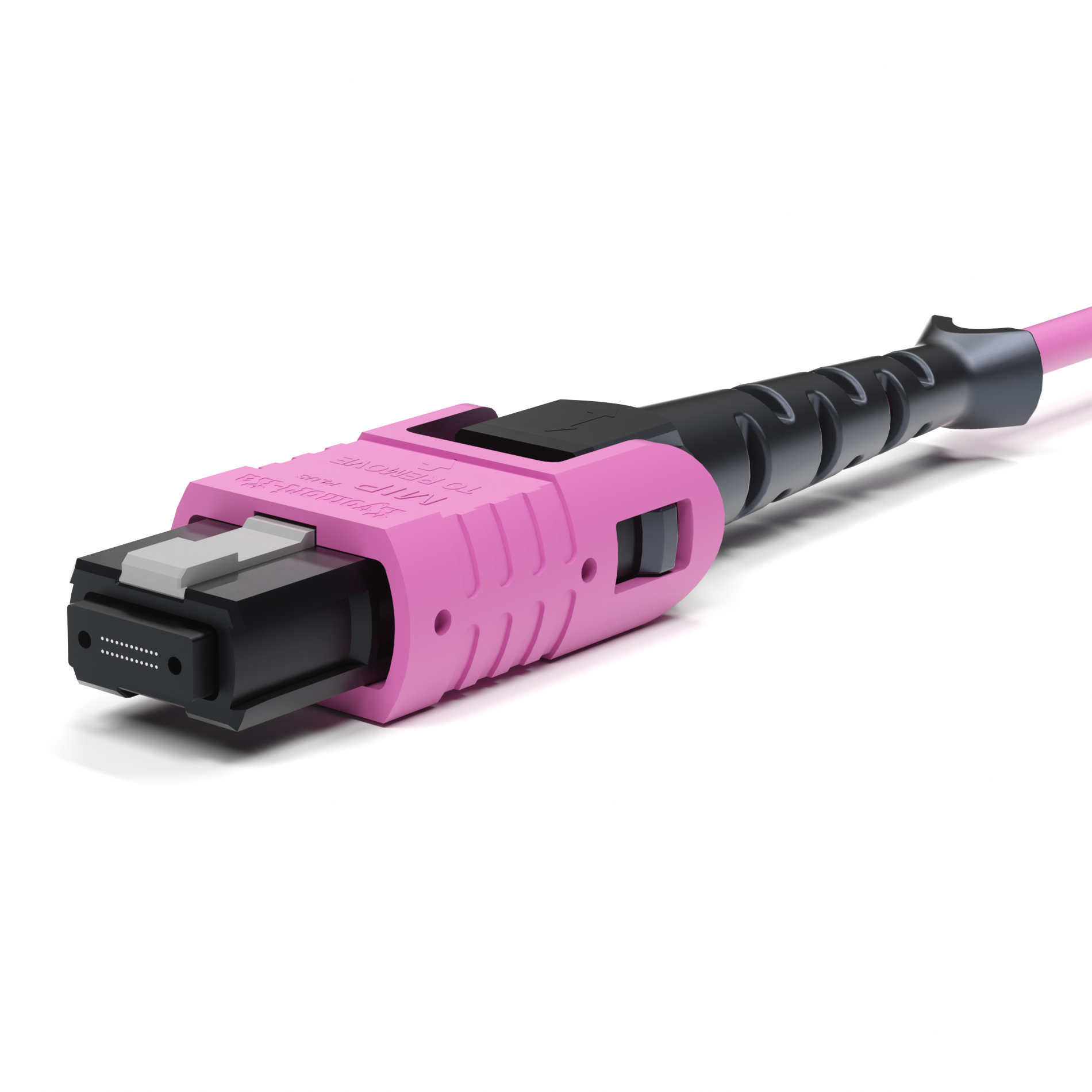

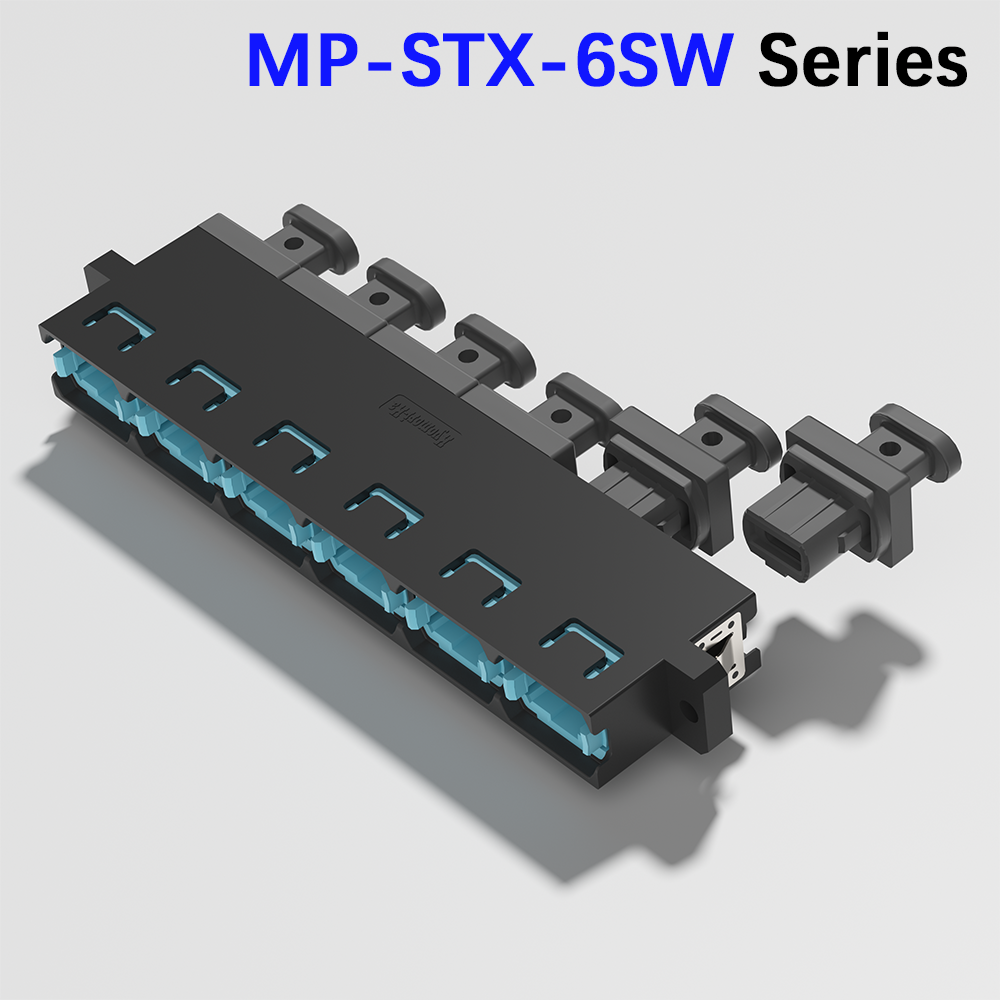

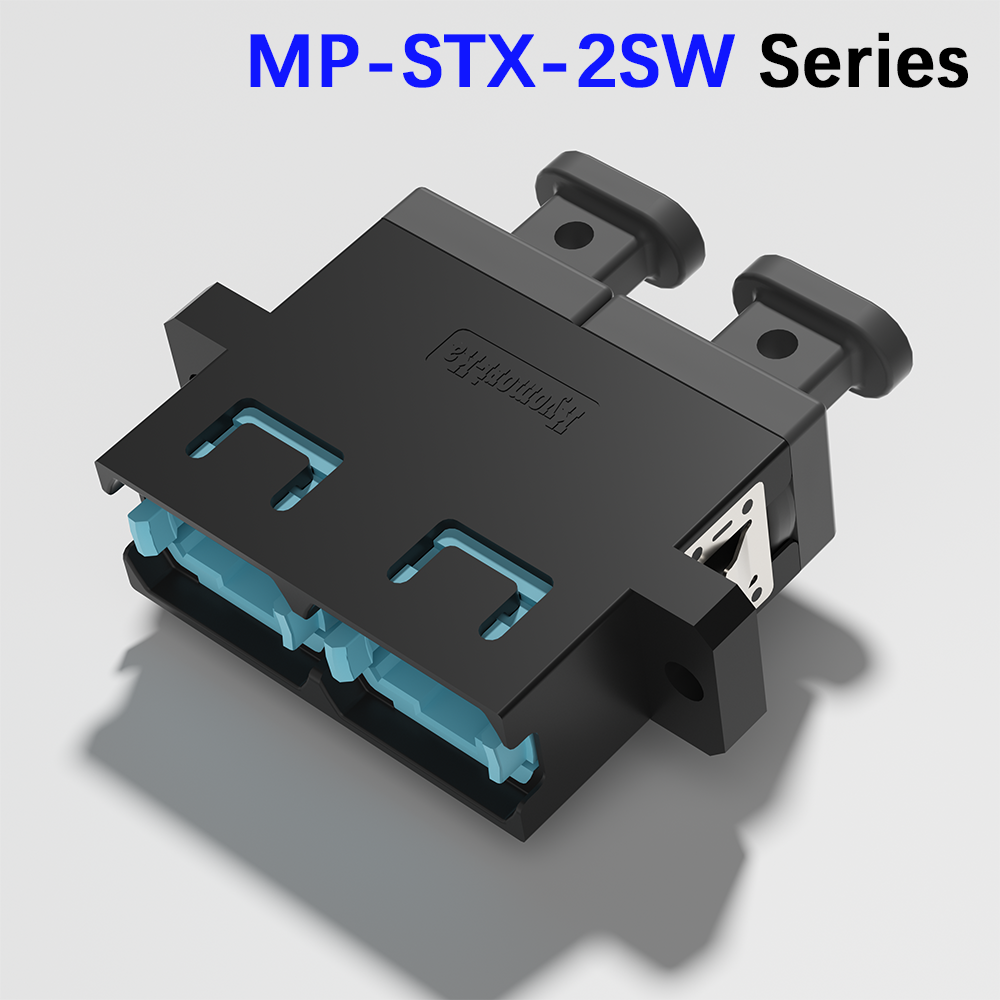

MPO/MTO系列連接器
MPO/MTO系列连接器

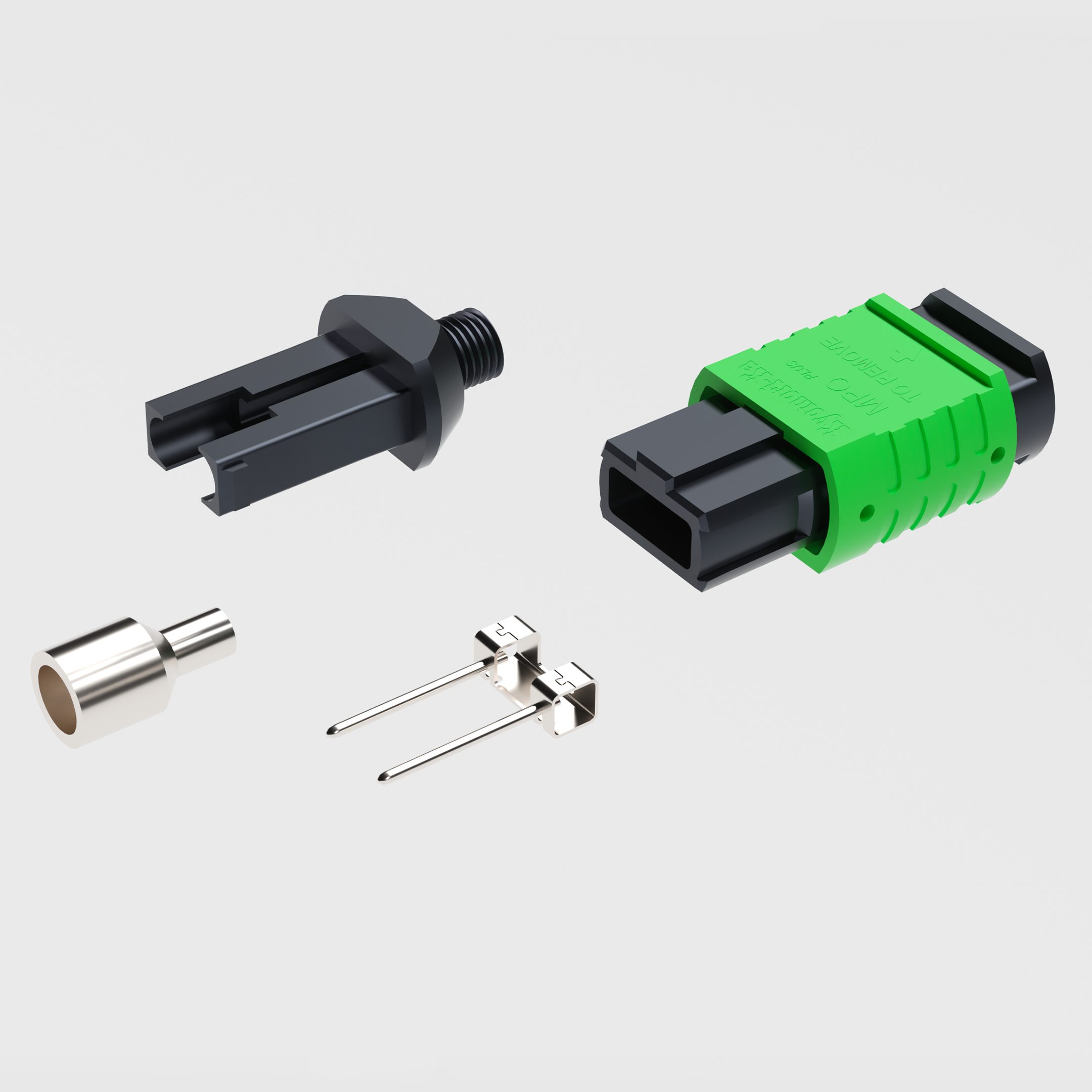

*京森紅設計和製造的插芯和裝置
MTO系列連接器的核心是京森紅設計和製造的MT插芯。MTO系列連接器的裝置和相關的端接製程被設計成一個系統，可以無縫地結合在一起，確保了工廠的高良率和現場可靠的光纜組裝性能。
*超越標準要求的精密元件
京森紅的MTO系列連接器件的設計採用了極小的標準公差。以保障產品成為業界領先的光學性能。同時最大限度地減少碎屑的產生，以確保最佳的穩定性和可重複性。

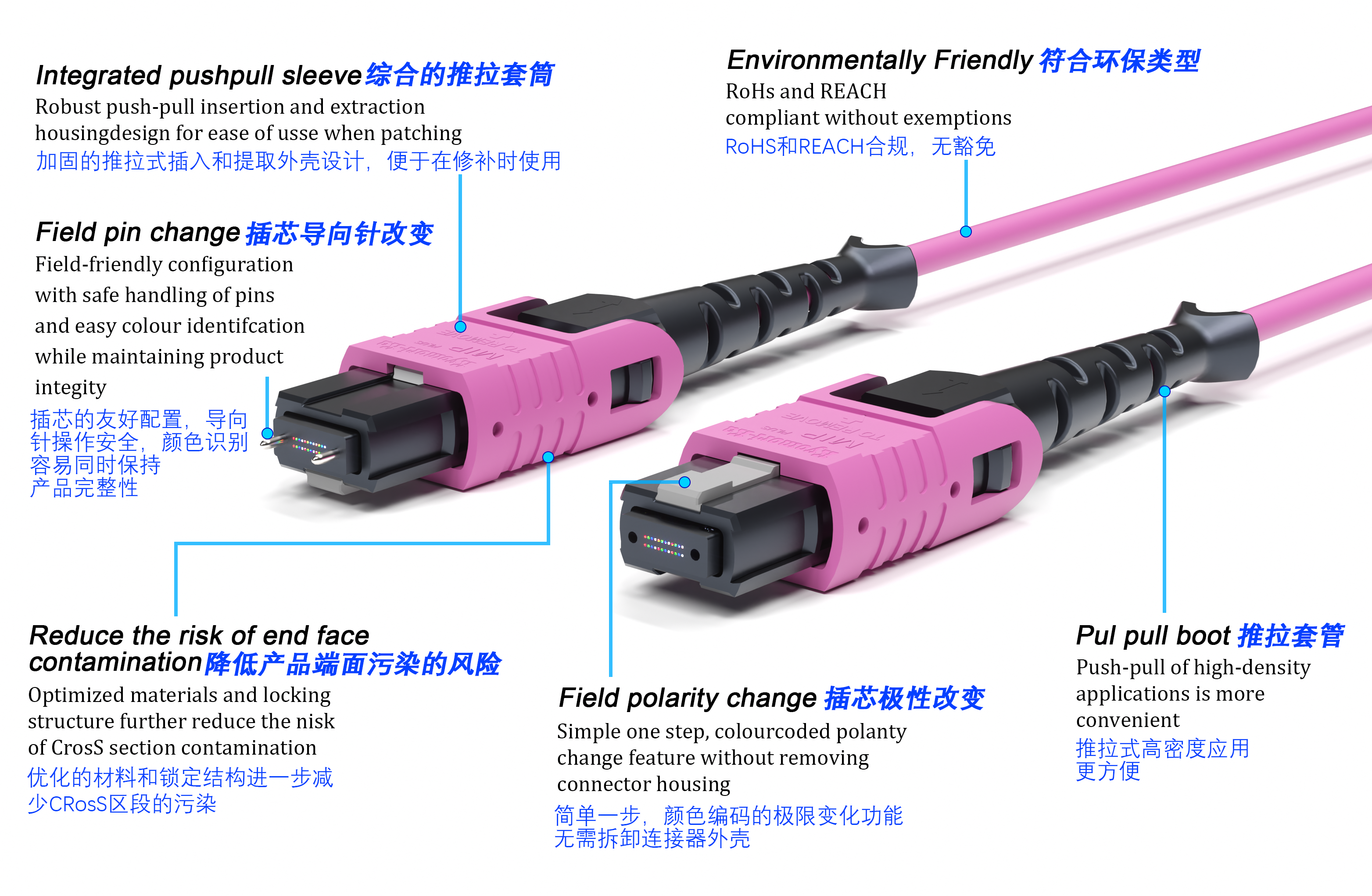

*新的功能設計確保可靠性和可用性

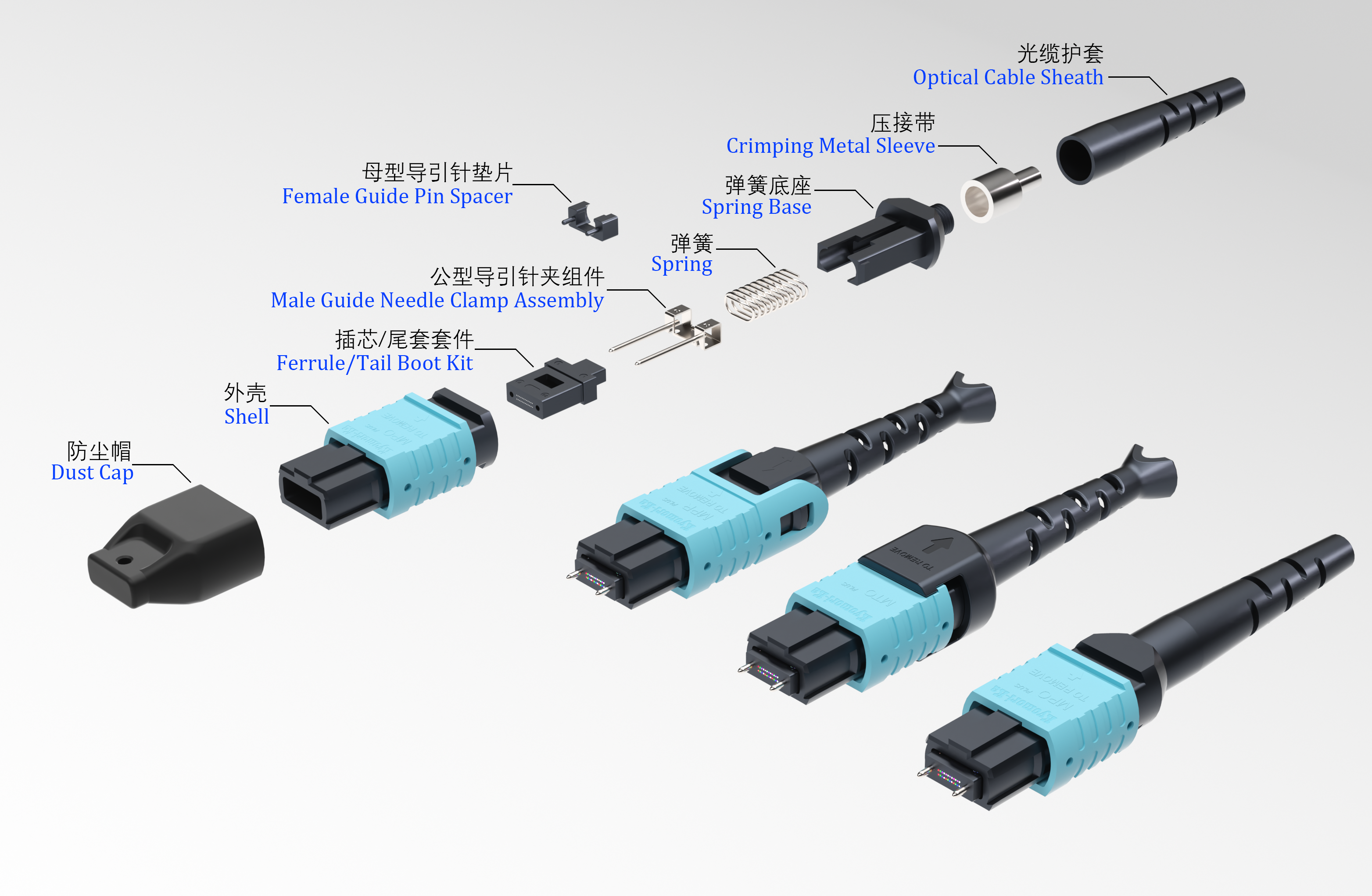

橢圓導引針最大限度地提高了耐用性並減少了安裝時間。浮動插芯具有精確的預對準功能，確保了連接的牢固性和穩定性。 可拆卸的外殼方便維修和配置。橢圓形彈簧使尺寸最小化，光纖間隙最大化。居中彈簧設計確保所有光纖具有一致、穩定的性能。
發明專利正在申請中，敬請期待！
产品用途
●服务器和存储
●数据中心和高性能计算环境
●广播和媒体行业
●航空航天和军事通信
●COP共封装光学器件和板载连接
●工业自动化
●电信网络
●高带宽收发器
产品资料下载
产品规格
 |
|
參數 |
典型插入損耗(dB) 12F |
最大插入損耗（dB） 12F |
典型插入損耗(dB)24F |
最大插入損耗（dB）24F |
典型插入損耗(dB) 16F |
最大插入損耗（dB）16F |
典型插入損耗(dB) 32F |
最大插入損耗（dB）32F |
典型回波損耗（dB） |
工作溫度 (°C) |
耐用性 |
||
|
單模 |
APC |
低損 |
0.10 |
0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
| 標準 |
0.20 |
0.70 |
0.25 |
1.00 |
不適用 |
不適用 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
| 多模 |
MM |
低損 |
0.08 |
0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
| 標準 |
0.15 |
0.50 |
0.20 |
0.50 |
0.20 |
0.60 |
0.25 |
0.60 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
|
|
||||||||||||||
 |
參數 |
典型插入損耗(dB) 12F |
最大插入損耗（dB） 12F |
典型插入損耗(dB) 24F |
最大插入損耗（dB） 24F |
典型插入損耗(dB) 16F |
最大插入損耗（dB） 16F |
典型插入損耗(dB) 32F |
最大插入損耗（dB） 32F |
典型回波損耗（dB） |
工作溫度 (°C) |
耐用性 |
||
|
單模 |
APC |
低損 |
0.10 |
0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
|
標準 |
0.20 |
0.70 |
0.25 |
1.00 |
不適用 |
不適用 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
|
多模 |
MM |
低損 |
0.08 |
0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
|
標準 |
0.15 |
0.50 |
0.20 |
0.50 |
0.20 |
0.60 |
0.25 |
0.60 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
|
|
||||||||||||||
 |
參數 |
典型插入損耗(dB) 12F |
最大插入損耗（dB） 12F |
典型插入損耗(dB) 24F |
最大插入損耗（dB） 24F |
典型插入損耗(dB) 16F |
最大插入損耗（dB） 16F |
典型插入損耗(dB) 32F |
最大插入損耗（dB） 32F |
典型回波損耗（dB） |
工作溫度 (°C) |
耐用性 |
||
|
單模 |
APC |
低損 |
0.10 |
0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
|
標準 |
0.20 |
0.70 |
0.25 |
1.00 |
不適用 |
不適用 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
|
多模 |
MM |
低損 |
0.08 |
0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
|
標準 |
0.15 |
0.50 |
0.20 |
0.50 |
0.20 |
0.60 |
0.25 |
0.60 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
|
|
||||||||||||||
 |
參數 |
典型插入損耗(dB) 12F |
最大插入損耗（dB） 12F |
典型插入損耗(dB) 24F |
最大插入損耗（dB） 24F |
典型插入損耗(dB) 16F |
最大插入損耗（dB） 16F |
典型插入損耗(dB) 32F |
最大插入損耗（dB） 32F |
典型回波損耗（dB） |
工作溫度 (°C) |
耐用性 |
||
|
單模 |
APC |
低損 |
0.10 | 0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
|
標準 |
0.20 | 0.70 |
0.25 |
1.00 |
不適用 |
不適用 |
不適用 |
不適用 |
≥60 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
|
多模 |
MM |
低損 | 0.08 | 0.25 |
0.15 |
0.35 |
0.15 |
0.35 |
不適用 |
不適用 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|
|
標準 |
0.15 | 0.50 |
0.20 |
0.50 |
0.20 |
0.60 |
0.25 |
0.60 |
≥25 |
-40°~+75° |
符合TIA-568.3標準，插拔壽命≥500次 |
|||
|
|
||||||||||||||
产品特性
|
MTO系列連接器的解決方案通用硬體 京森紅的旗艦產品 MTO系列連接器是將多芯光纖技術在全球推廣開來的頭等功臣，成為資料中心和營運商級應用中無可置疑的高性能MTO連接器。 MTO系列連接器的解決方案涵蓋直徑從2.0mm到5.5mm的各種性能等級和光纖芯數的光纜，以滿足各種環境和應用的要求。新的通用MTO硬體包透過統一內部裝置的幾何形狀，簡化了生產，減少了庫存。這使得我們的PR-MTO系列連接器和標準MTO系列連接器能夠滿足所有彈簧推力要求。 |
|
 |
|
|

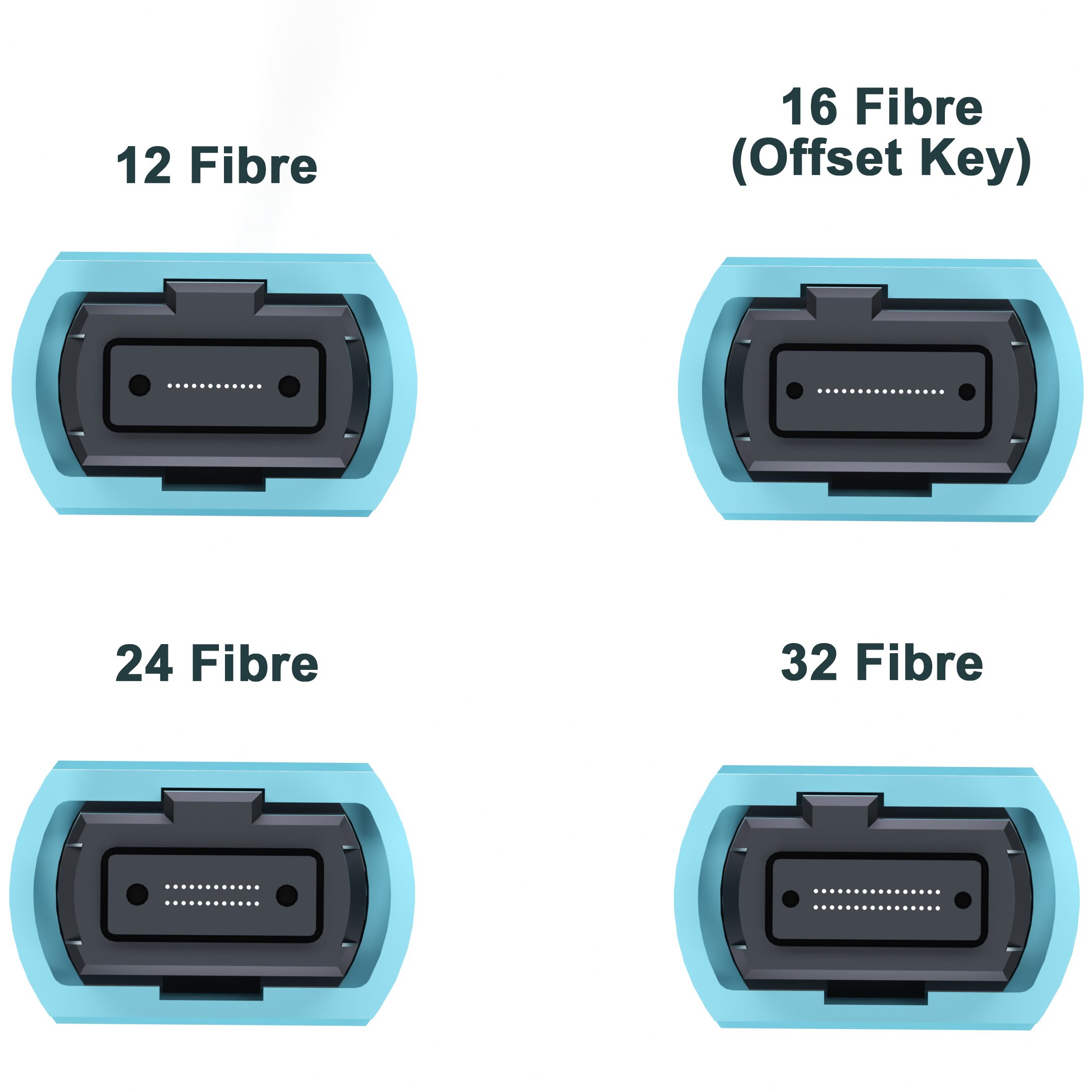

●MTO-16系列 連接器 值得信賴的MTO品牌性能，新型MTO-16光纖應用。 可提供1x16芯和2x16芯的MT插芯。 與傳統MTO系列連接器相同的外部尺寸，具有偏移鍵位(key)。 經過最佳化以減少碎屑的產生。 可搭配Kyomori-Ka推拉尾套。 |
 |
|
●MTO系列圓形光纜連接器 提供市場上最廣泛的MTO連接器，性能和可靠性值得信賴。 與傳統的帶狀光纜相比，具有佈線優勢。 支援2.0mm-5.5mm的圓形光纜。 可用於2 x 3.0mm圓形光纖纜線或跳線(zip)光纖纜線。 可搭配Kyomori-Ka推拉尾套。 |
 |
|
●MTO系列角形連接器 當與MTO系列的角形法蘭適配器配合使用時，是業界所有MTO連接器中最緊密的光纜出口。 支援3.0mm和3.6mm圓形光纜。 適用於隔板前方、機櫃或機殼內空間有限的應用。 當與MTO系列的角形法蘭適配器連接時，從面板突出的部分小於30mm。 |
 |
|
●MTO系列連接器的增強效能 京森紅提供了一系列MTO品牌的組件，專為需要特殊功能的嚴苛應用而設計。 MTO系列連接器的導銷被打磨成橢圓形，以保持鑽孔清潔，透過消除碎片延長連接器的壽命，並實現比電信標準要求更高的耐用性週期。MTO系列連接器具有凹陷針夾和橢圓彈簧，可在光纖帶和彈簧之間提供更多間隙。透過將彈簧固定在凹陷區域，可防止光纖帶受損。橢圓彈簧具有高強度版本，可實現24F（雙排）MT套圈之間的物理接觸。增強了剛性光纜的和牽引護套附件的強度和防腐蝕。在極端溫度循環下也能發揮卓越性能。 |
 |
|
●MTO系列的帶狀裸纖和橢圓形連接器 成熟的帶狀裸纖解決方案，最多可達16芯，並附有整合應力消除裝置。 直接與帶狀裸光纖或橢圓護套電纜進行端接。 與大芯數光纖和大型通用彈簧相容。 |
 |
|

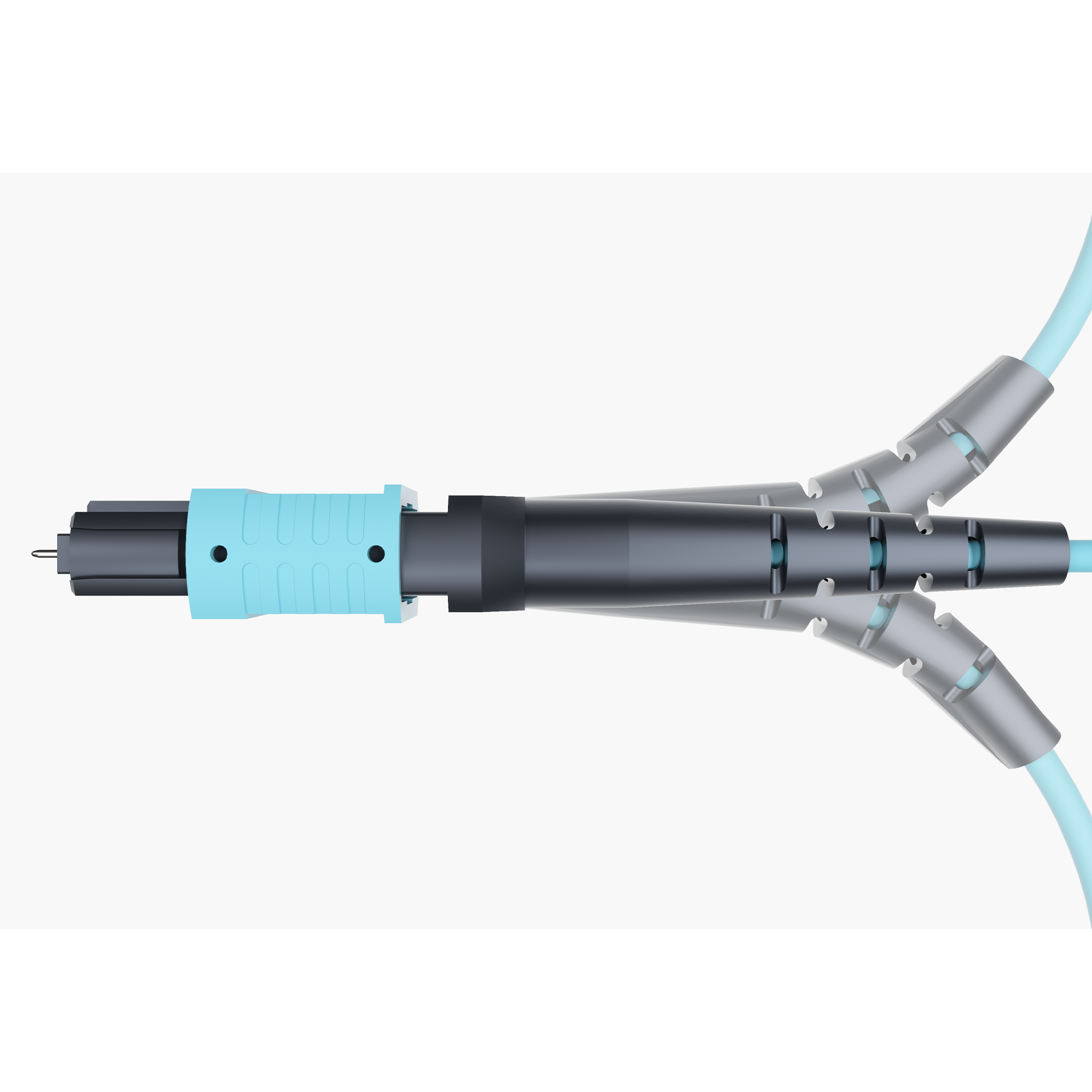

●MTO系列彎曲護套 MTO系列護套有一個整合的可彎曲且堅固耐用的剛性構件，為電纜佈線帶來了性能優勢，包括消除了傳統帶狀電纜的優先彎曲。圓形電纜可以從MTO系列連接器連接埠的任何方向進行佈線和機械加載。 支援3.0mm 和3.6mm圓形光纜 穩定的0°和90°靈活定位 可承受多次彎曲，不影響光學性能。 |
 |
 |
 |
 |
|

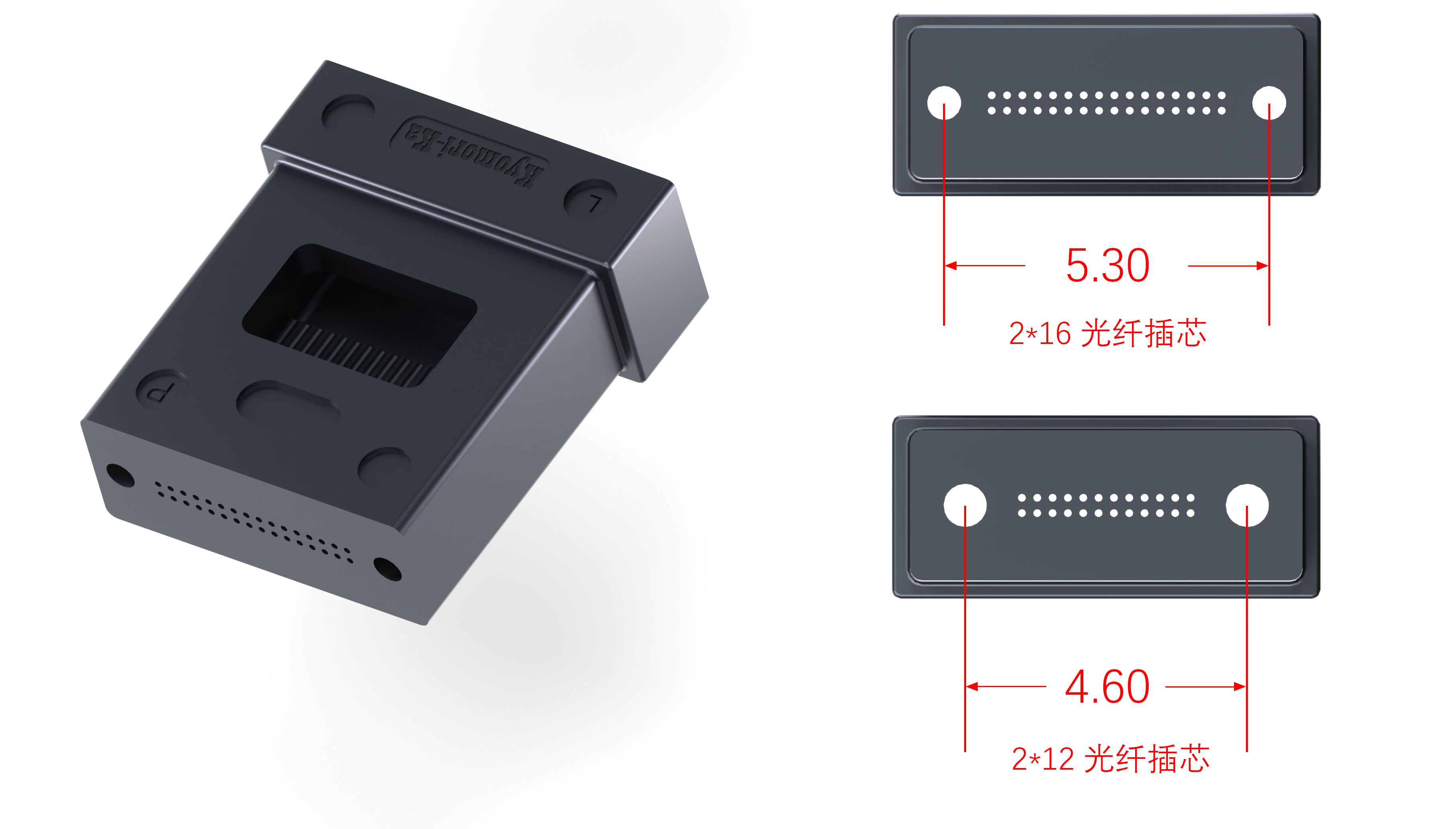

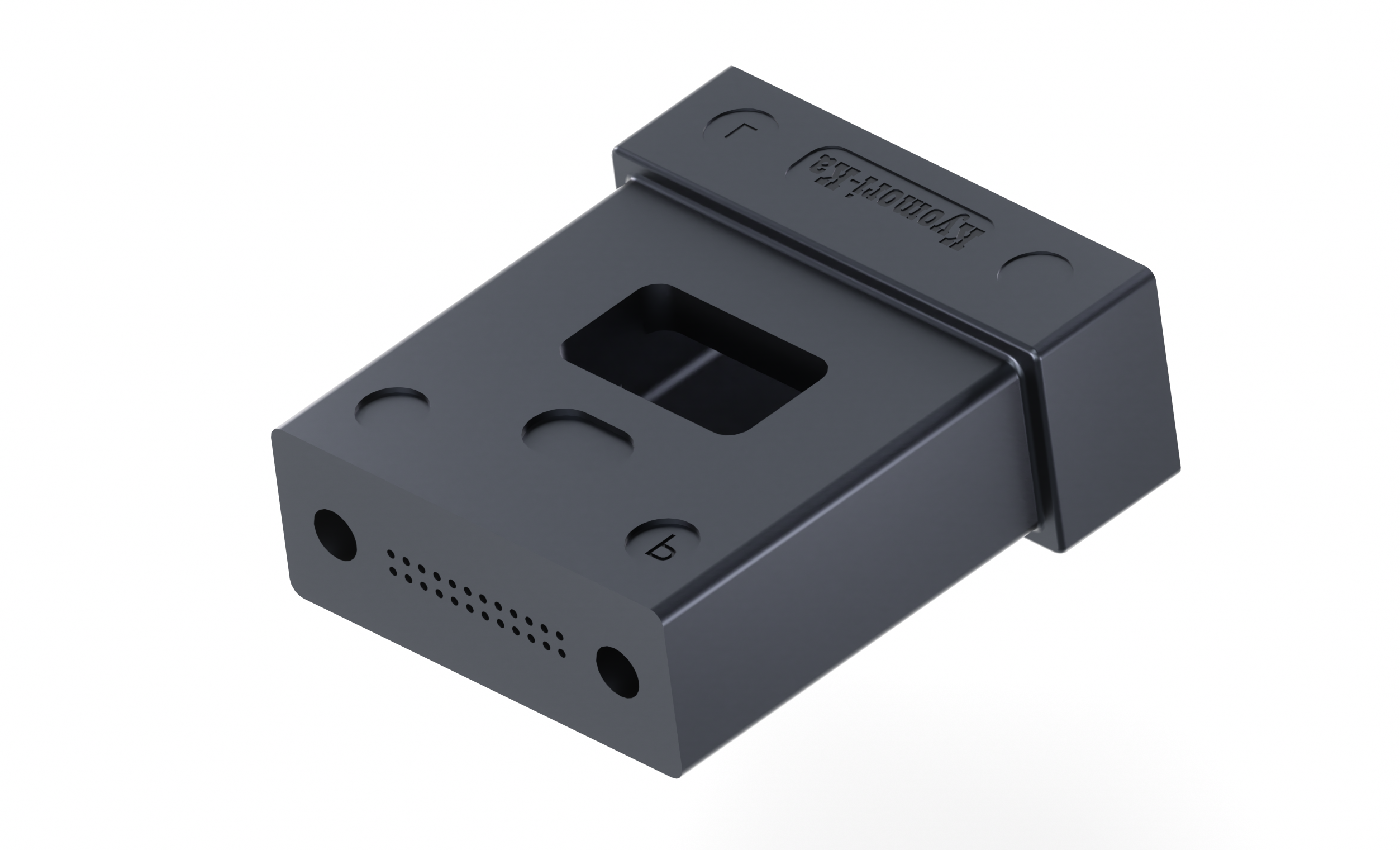

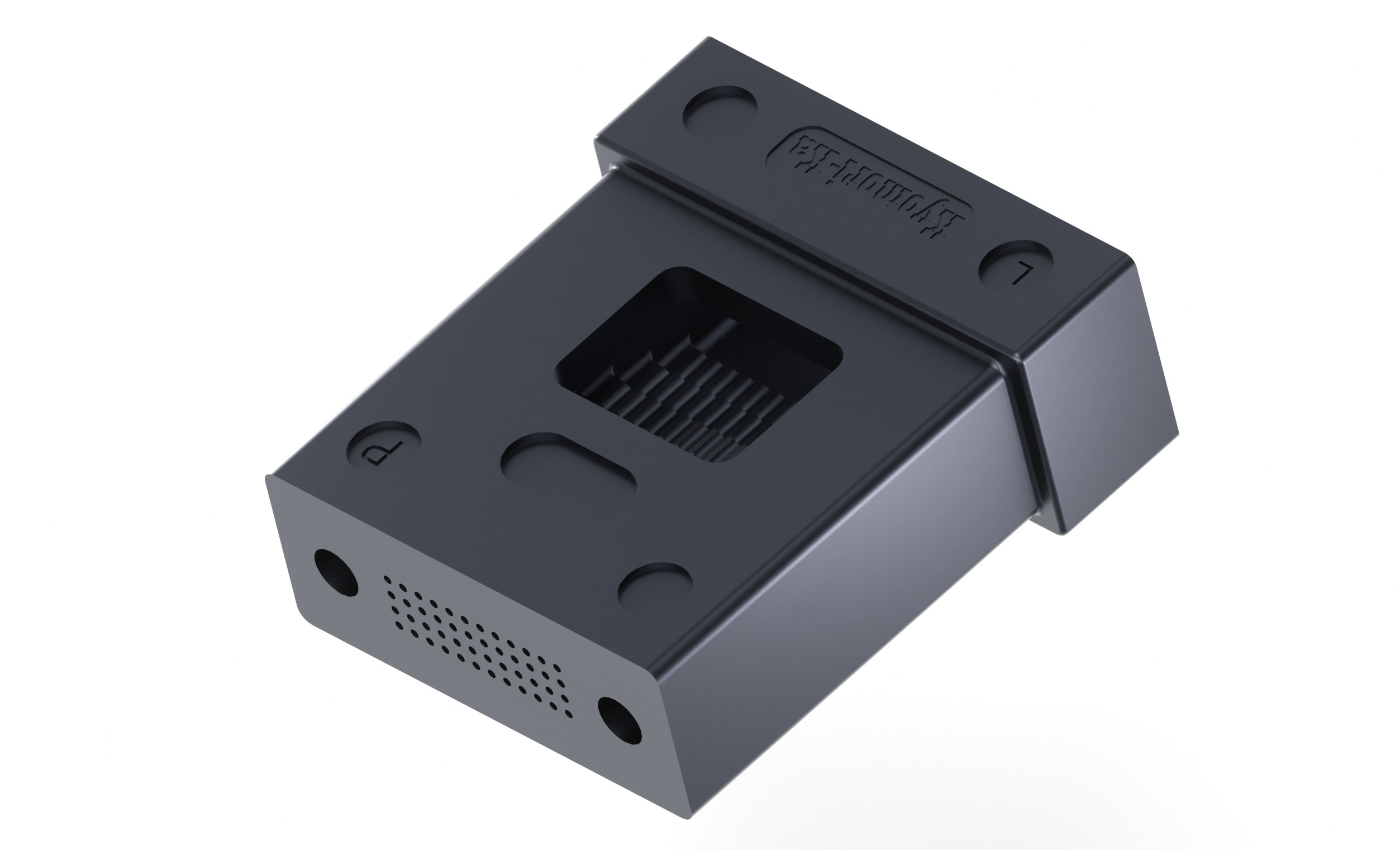

●MT插芯性能 京森紅生產耐用的複合型聚苯硫醚(PPS) 熱塑插芯，可提供多達72個光纖孔，用於端接125微米的光纖。這些插芯與京森紅的MTO系列品牌的MPO型連接器配合使用，但也適用於客製化設計的被動或主動光纖耦合套件。京森紅提供多種性能等級的MT插芯，以滿足特定應用和光纖芯數的要求，包括單模和多模插芯 。 1.密度高；光纖間距：0.25mm 。 2.吸濕性極低的材料，具有極高的環境穩定性。 3.模具標記可識別光纖類型及插芯等級。 4.斜八度單模SM插芯。 5.MM MT低損耗插芯針對10G,40G,100G 和 400G應用進行了最佳化。 6.SM MT低損耗插芯符合IEC 61755-3-31 B級要求。 |
||
|
●MT-16插芯 京森紅在多光纖連接方面的持續創新,促成了現在已成為標準的MT-16型在新型的400G光模組鏈路設計中的應用。京森紅的全線MT-16產品將與傳統MT相同的業界領先多芯光纖性能帶到了更高密度的MT-16。 |
||
|

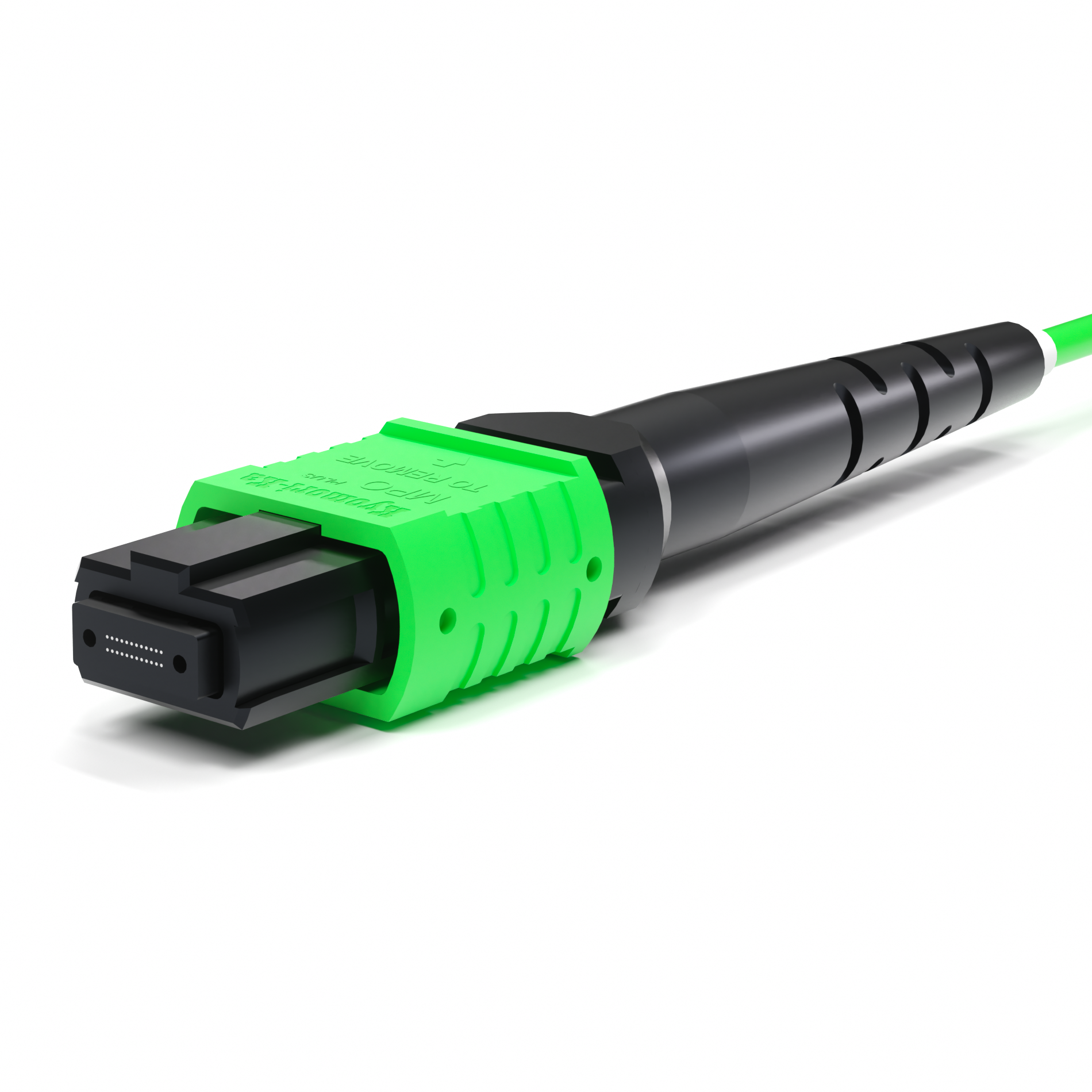

●單模斜八度SM APC MT插芯與MT-16插芯 京森紅提供的單模APC插芯，在插芯端面預製了8°角。這些預成角的插芯省去了一個研磨步驟，另外省去了單模生產線所需的多個拋光打磨夾具。因而生產效率高，投資少，性能優越。 |
||
镀层规格
MPO 电缆组件和适配器使用高密度 MTO 和 MPO 式连接器，可为未来的高带宽网络提供更流畅的连接、更高的端口密度、卓越的低损耗性能和简化的维护，充分释放高速数据中心功能。
数据中心需要增加其容量以满足 AI 发展的需求，但又不得不在有限的空间内增加功能。为此，设计人员不断寻找灵活、模块化且易于安装的高性能互连解决方案。这些解决方案必须配备可靠耐用的组件，以提供始终一致的性能，简化安装，并最大程度减少维护和系统停机时间。
通过使用可靠的高密度连接器，数据中心无需额外的空间即可增加带宽容量，从而实现经济高效的容量升级。使用标准化连接器和柔性电缆可简化系统设计、简化安装和维护工作，并有助于缩短升级时间。

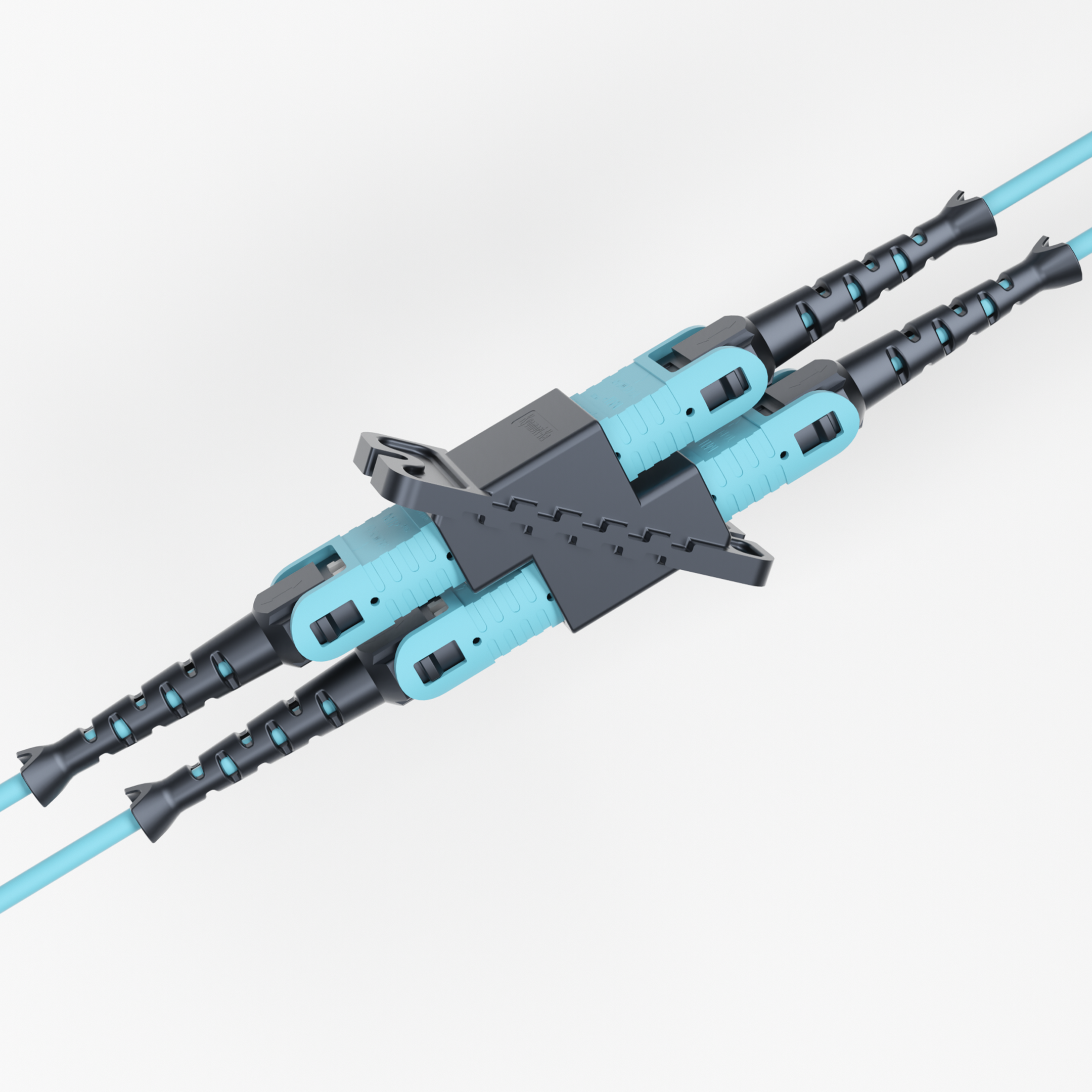

MPO 电缆组件和适配器提供高密度连接，可最大限度地提高机架单元的带宽。这些产品使用圆形电缆来优化布线灵活性，使用行业标准的 MPO 连接器来简化系统设计。Kyomori-ka京森红 MPO 电缆的主要特点还包括结构坚固，可确保可靠性能，采用颜色编码和键控，可简化安装，以及将多根光纤整合到一个连接器中，可帮助简化架构。
 |

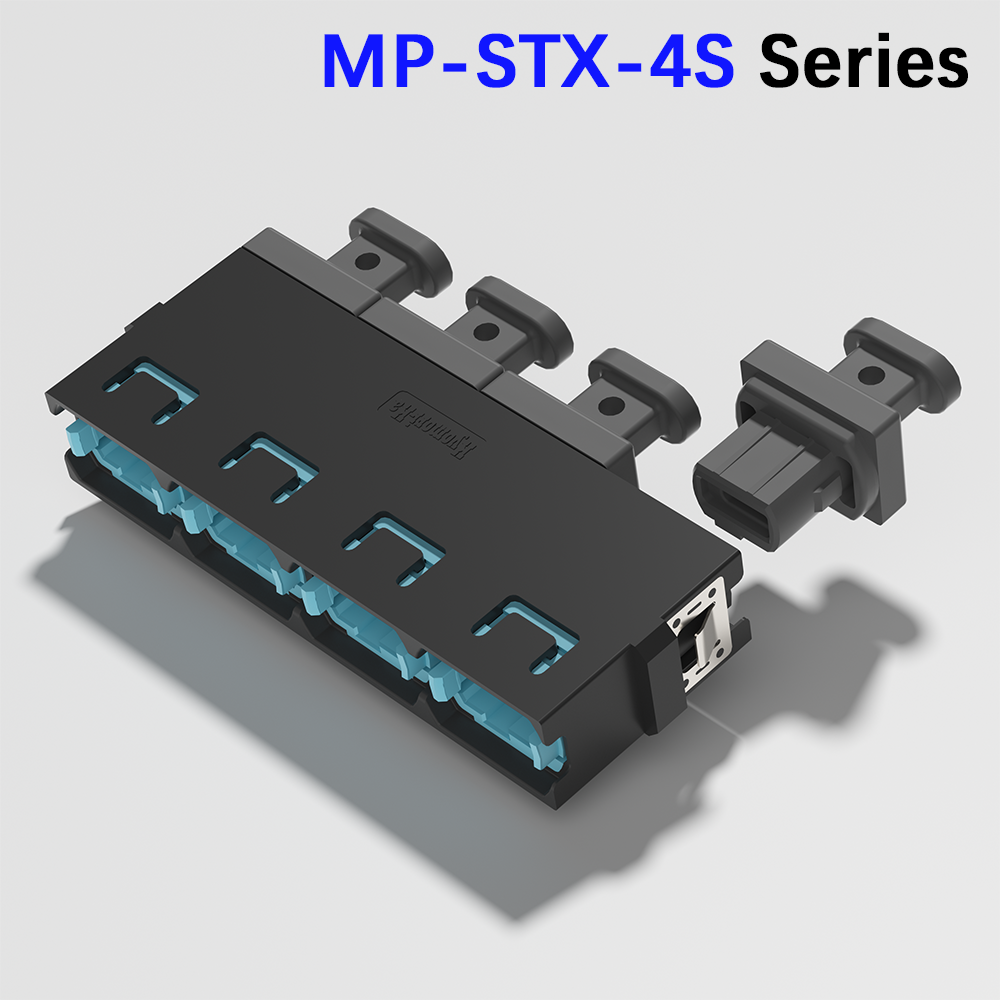

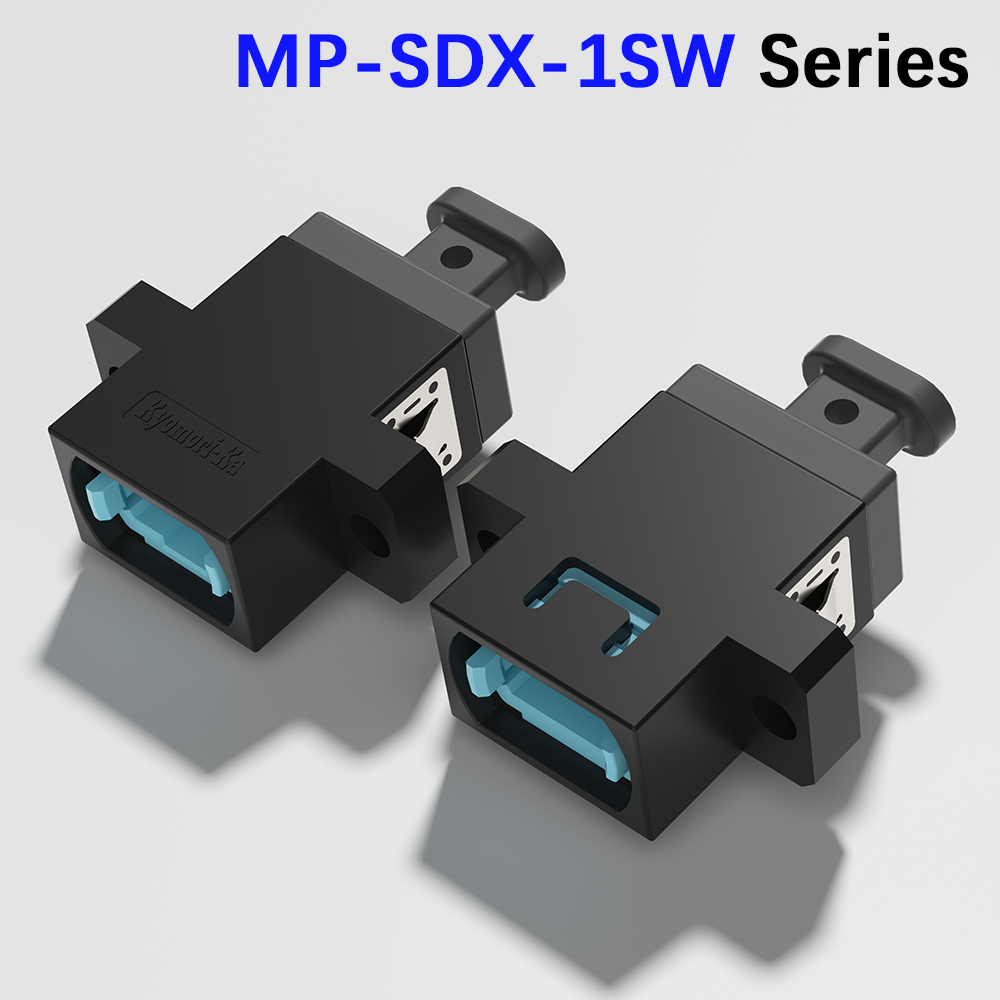

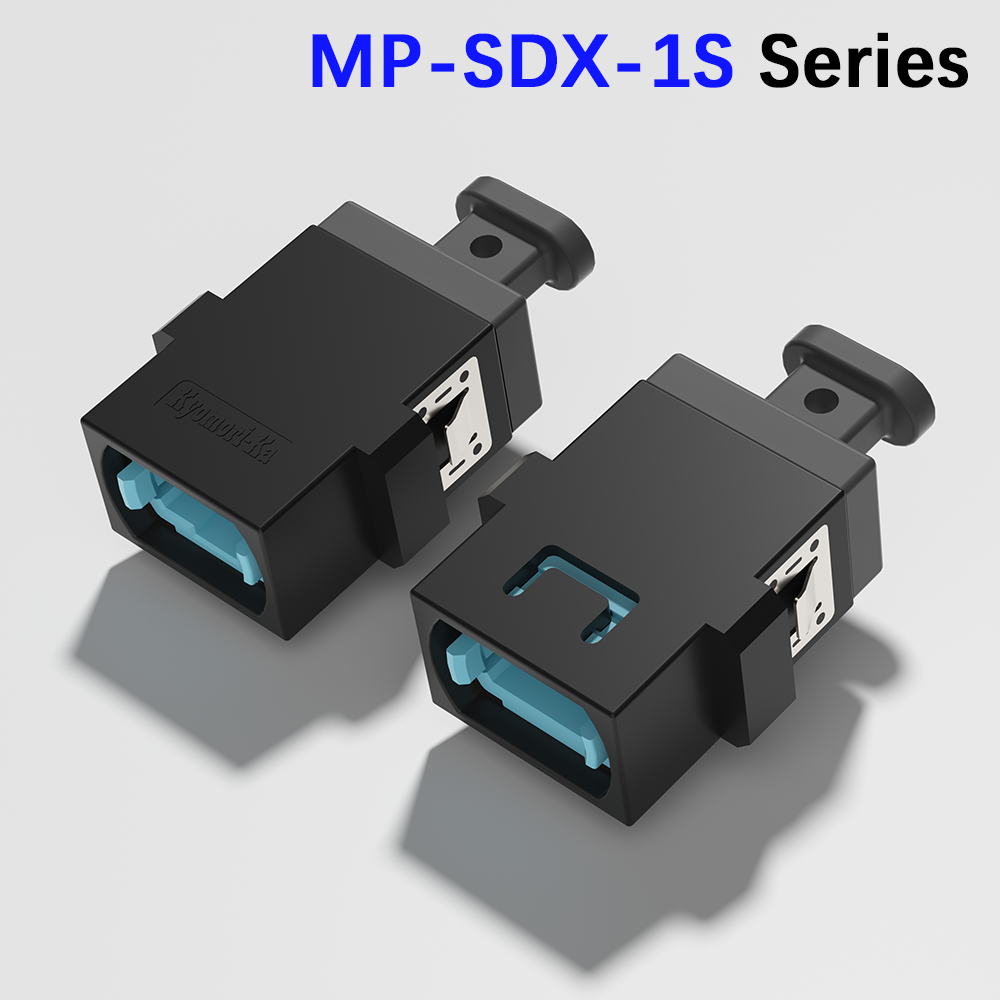

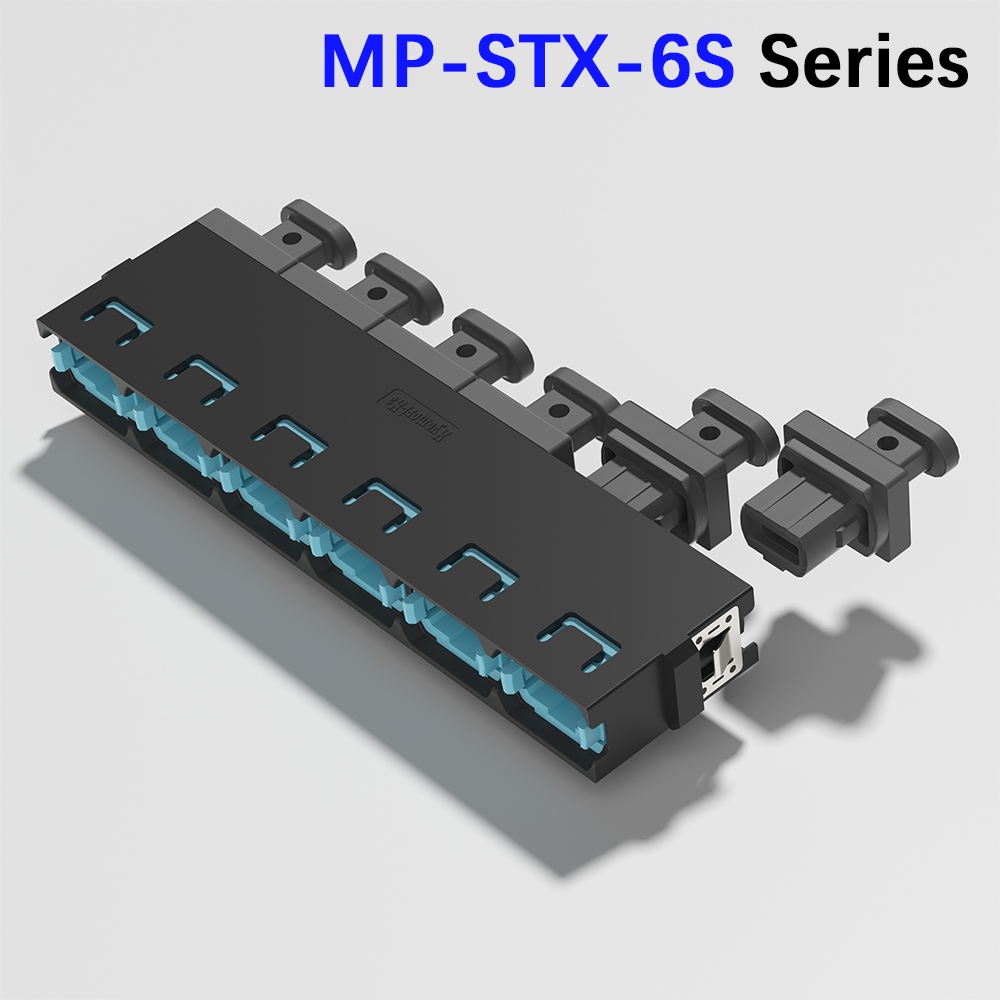

*特色

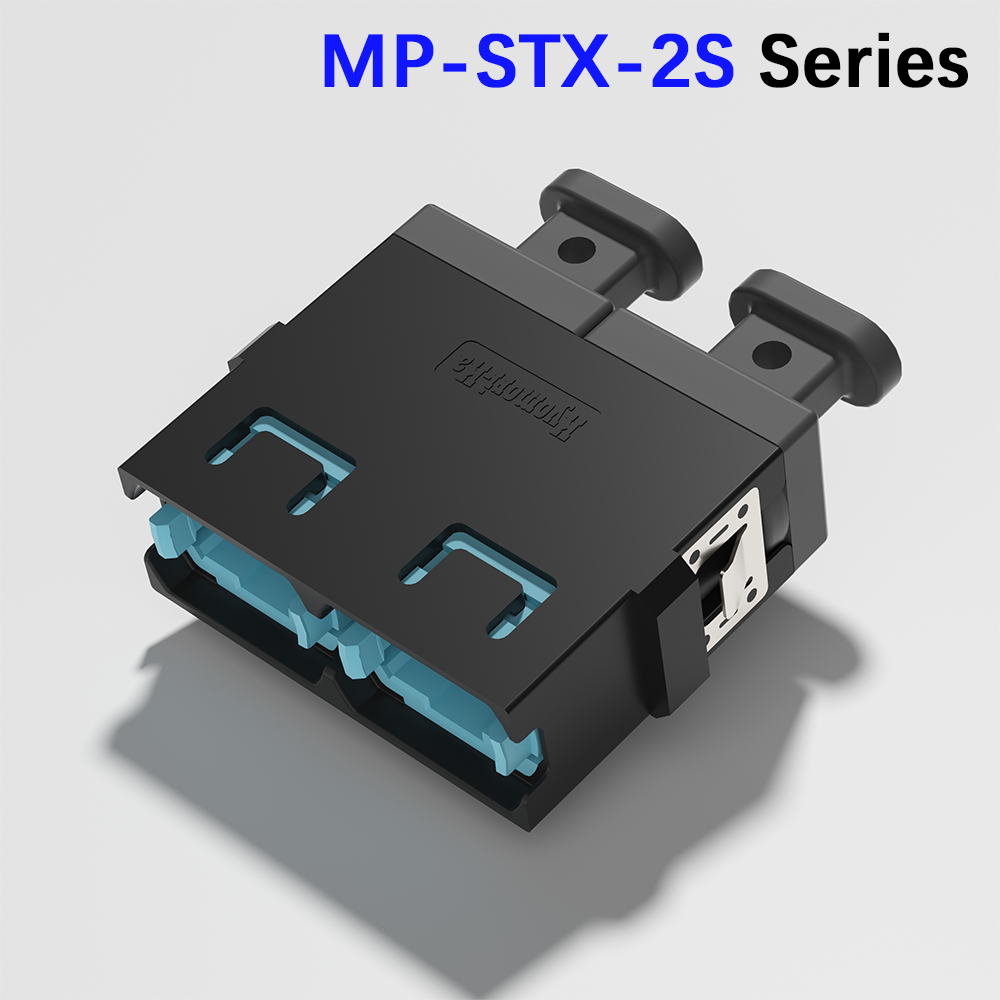

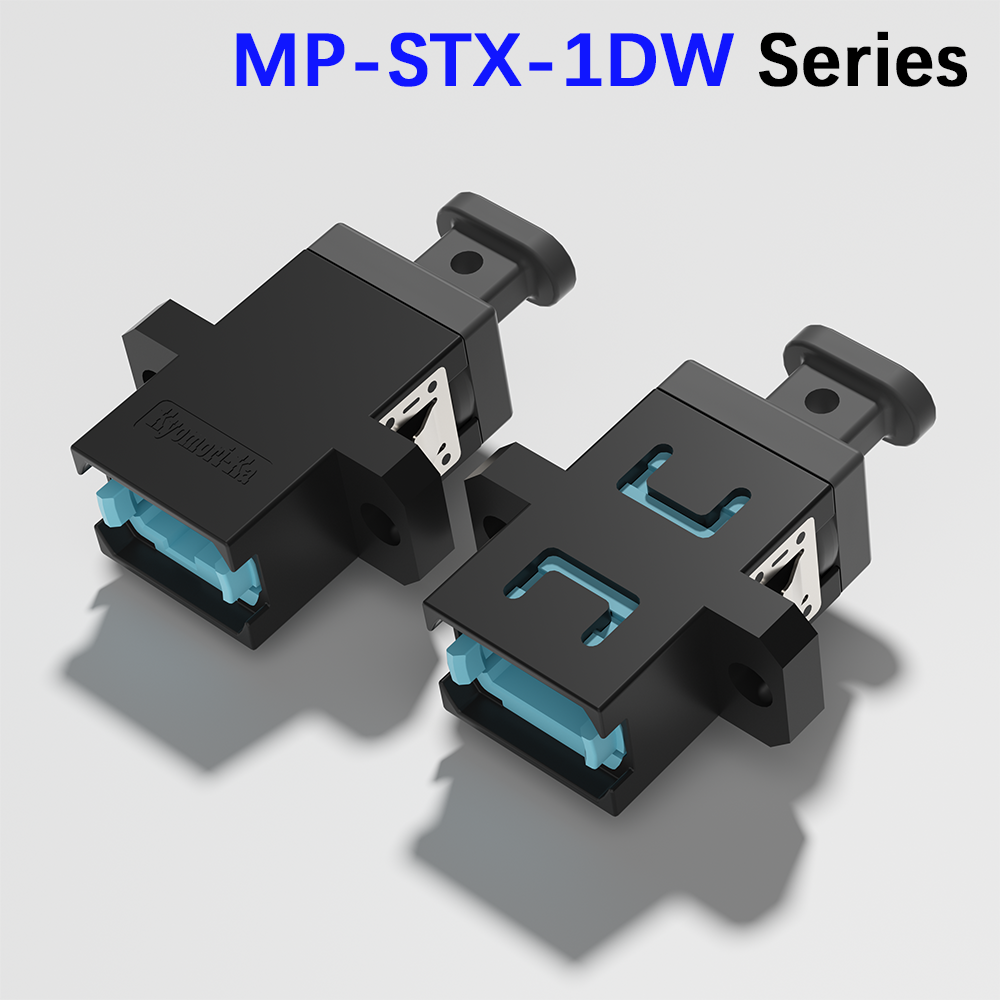

超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架; MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |

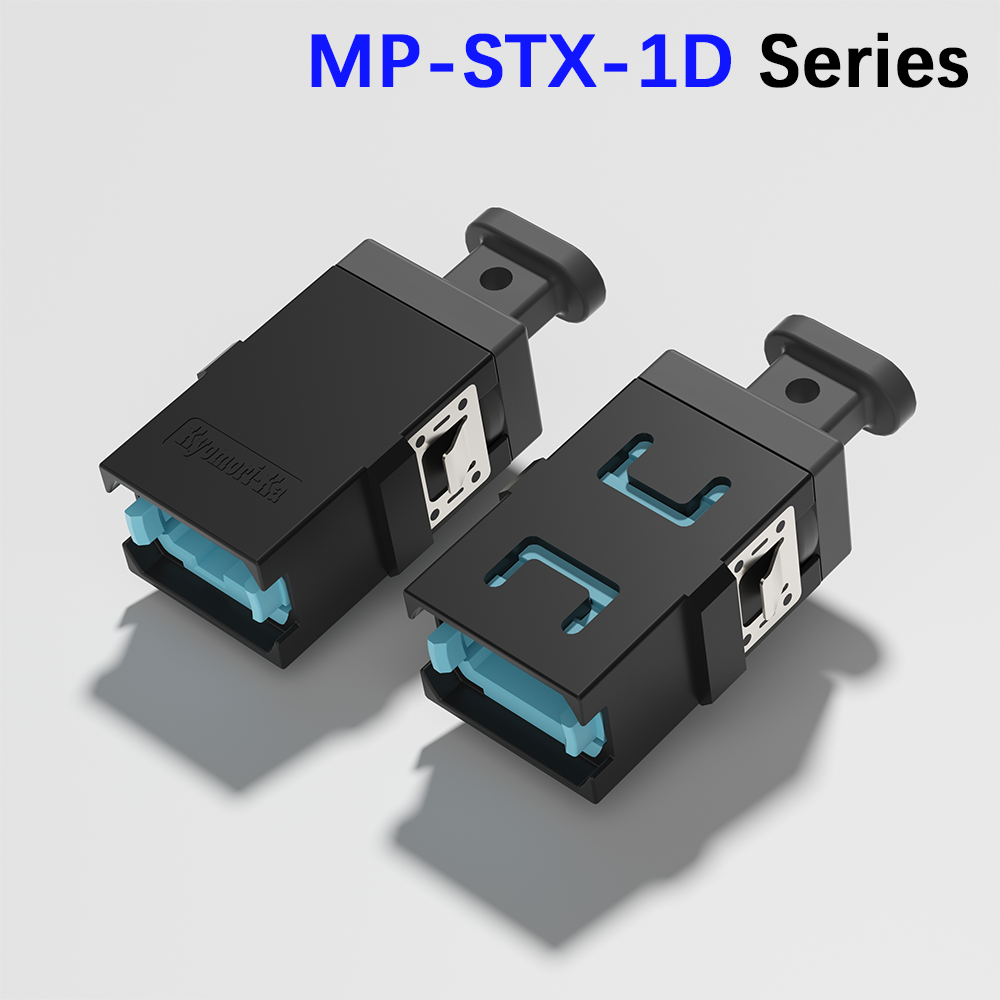

*特色

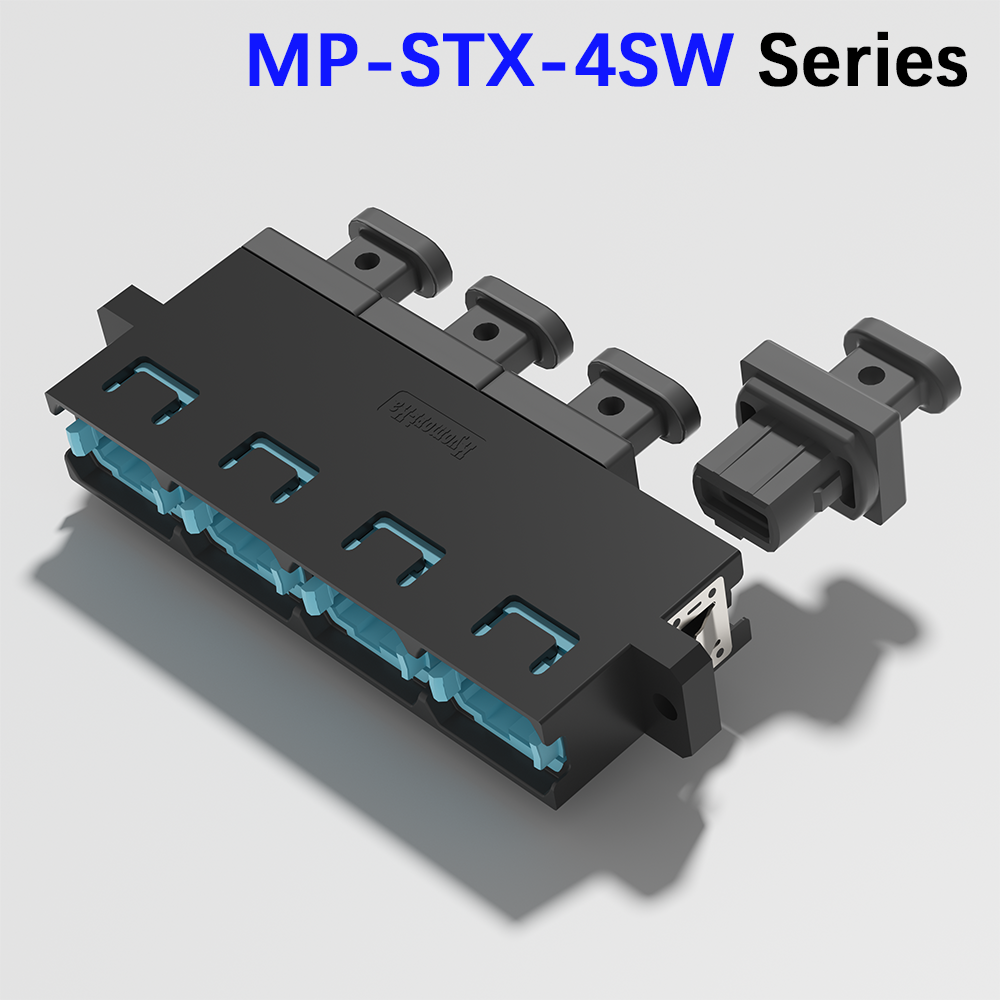

超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
雙邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
雙邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
 |
*特色
超越TIA和IEC的尺寸要求，以實現最佳的TWAL性能；
單邊可換極性。
板載光學應用的板卡邊緣連接； FTTx分配中心； 用於數據中心、MSO和CO應用的高密度配線架； MTO至單纖分接盒； 標準符合性 IEC 61754-7-1；61754-7-2； 標準符合性 TIA 604-5。 |
|
|
|
|
|
|
