0.25mm間距
HF52系列
HF52系列是相容於0.25mm間距、0.12mm厚FPC的連接器，並配備電纜鎖定機構。 連接器高度超低至0.60mm，是具有高FPC保持力的頂部接觸專用連接器。使用我們獨特的凸輪式後鎖結構設計，保障產品電氣性能進行高可靠性的工作。採用我們獨特的電纜鎖定機構，解決了FPC排線保持力不足的問題。

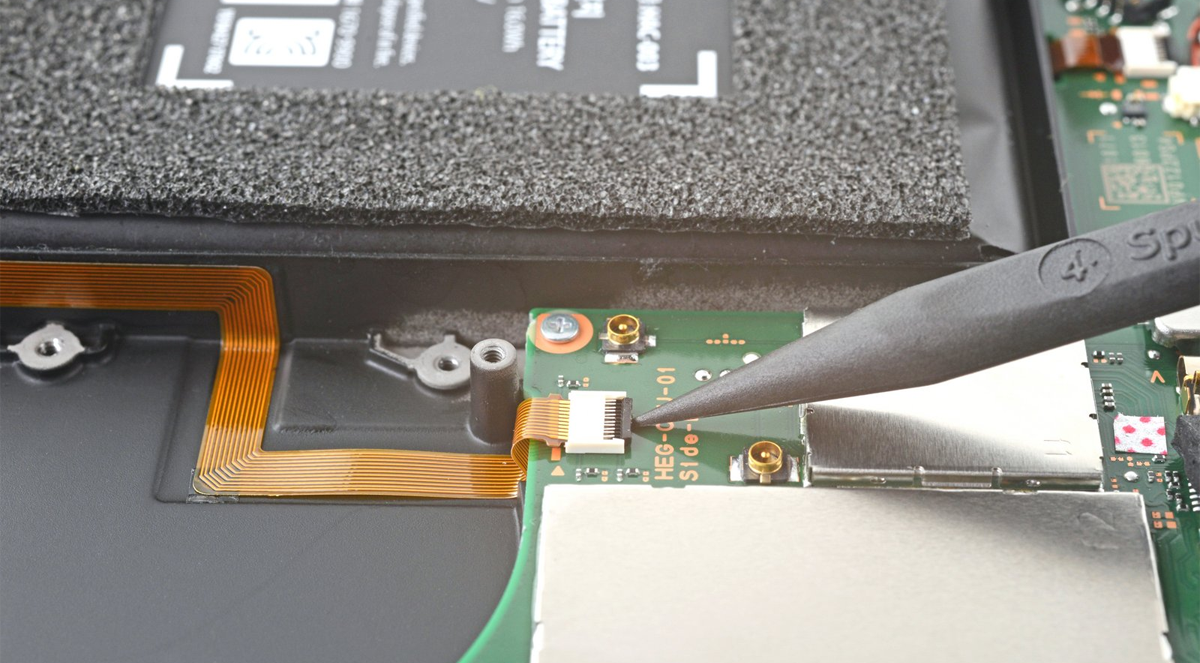

产品用途
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.25mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
5,7,11,15,19,25 | 端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
3.2mm |
本體高度 |
0.6mm |
|
額定電壓（AC） |
30 V |
額定電壓（DC） |
30 V |
|
額定電流 |
0.2 A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
|
接觸阻抗 |
80 mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.12mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
5000 PCS |
產品訂單編碼規則：HF52-XXS-0.25SHW-XX
①系列名称
②系列编号
③端子接点形式
④产品芯数
⑤接触间距
⑥端子形状
⑦产品包装规格
HF
52
无：标准型 H：省空间型
5,7,11,15,19,25
0.25mm
SHW：SMT 水平交错安装型
(50): 标准产品（每包 5,000 个） (99): 每包 500 个
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.25 |
水平嵌合 |
0.60 |
3.20 |

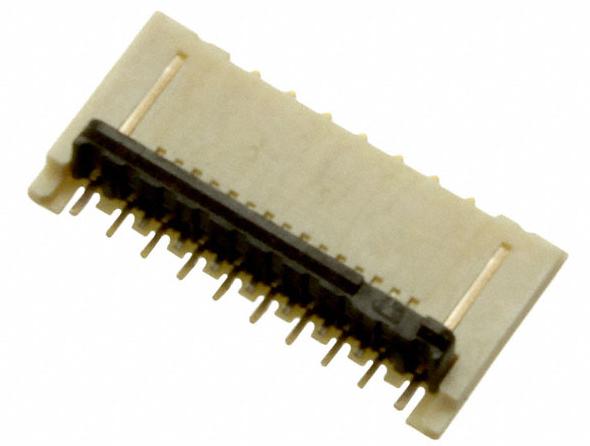

15 |
Back flip |
上接点 |
-55 °C ~ +85 °C |
HF52 |
|||
|
量产中 |
0.25 |
水平嵌合 |
0.60 |
3.20 |

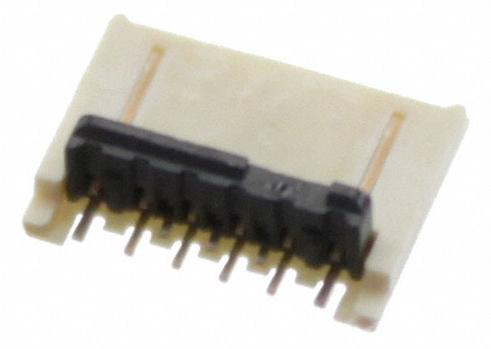

7 |
Back flip |
上接点 |
-55°C ~ +85 °C |
HF52 |
|||
|
量产中 |
0.25 |
水平嵌合 |
0.60 |
3.20 |

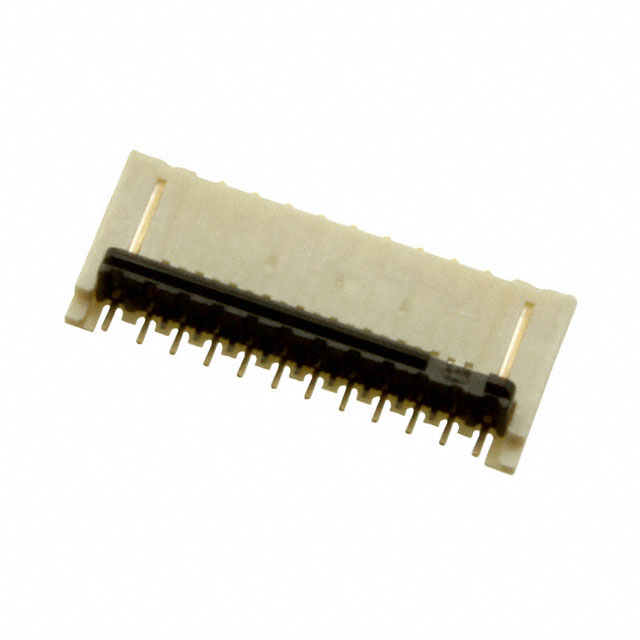

25 |
Back flip |
上接点 |
-55°C ~ +85 °C |
HF52 |
|||
|
量产中 |
0.25 |
水平嵌合 |
0.60 |
3.20 |

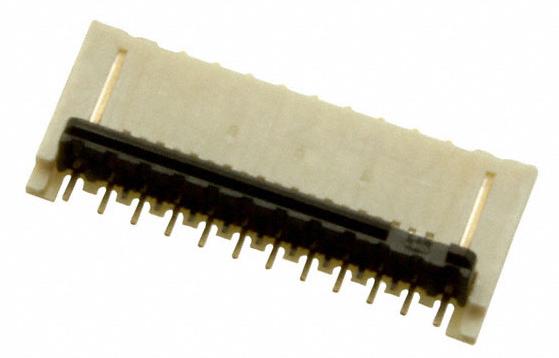

19 |
Back flip |
上接点 |
-55°C ~ +85 °C |
HF52 |
|||
|
量产中 |
0.25 |
水平嵌合 |
0.60 |
3.20 |

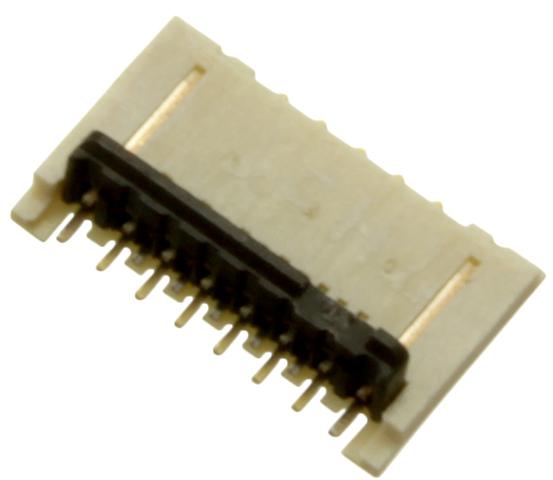

11 |
Back flip |
上接点 |
-55 °C ~ +85 °C |
HF52 |
|||
|
量产中 |
0.25 |
水平嵌合 |
0.60 |
3.20 |

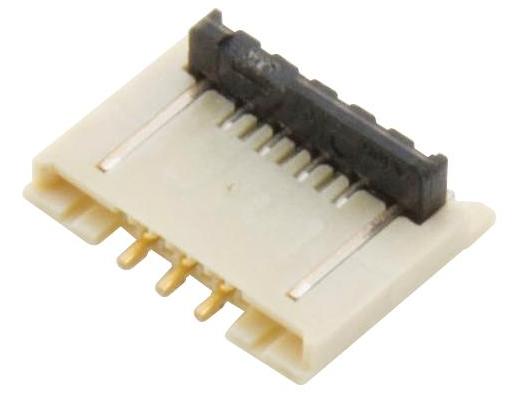

5 |
Back flip |
上接点 |
-55 °C ~ +85 °C |
HF52 |
产品特性
◆超薄型，端子上接點
上觸點式連接器，連接器高度為 0.6mm。
◆節約空間
間距 0.25mm，寬度尺寸 3.20mm（SLD致動器鎖定時），實現了徹底的節省空間設計。
◆FPC排線優異的插入性。
連接器上提供的配合導向裝置儘管外形超薄，但仍可實現出色的FPC排線插入性。
◆FPC排線的維持力高
為了用鎖定金屬配件固定FPC排線兩側的槽口，
即使極數較少，也能達到較高的FPC排線的保持力。
◆儘管間距窄，但仍易於製造FPC實現
透過保持與Pitch=0.3mm相同的FPC排線加工的沖孔公差，在不增加FPC排線的製作成本的情況下實現了Pitch = 0.25 mm的窄間距。
◆獨特的FPC排線的錯配偵測機制
透過FPC圖案檢查FPC插入狀態，可以偵測FPC排線是否錯誤插入配合。
◆符合RHOS環保要求
無鹵素
連接器中不得使用超過標準值的氯或溴。
*根據 IEC 61249-2-21 定義
Br：900ppm以下、Cl：900ppm以下、Br+Cl：1,500ppm以下
上觸點式連接器，連接器高度為 0.6mm。
◆節約空間
間距 0.25mm，寬度尺寸 3.20mm（SLD致動器鎖定時），實現了徹底的節省空間設計。
◆FPC排線優異的插入性。
連接器上提供的配合導向裝置儘管外形超薄，但仍可實現出色的FPC排線插入性。
◆FPC排線的維持力高
為了用鎖定金屬配件固定FPC排線兩側的槽口，
即使極數較少，也能達到較高的FPC排線的保持力。
◆儘管間距窄，但仍易於製造FPC實現
透過保持與Pitch=0.3mm相同的FPC排線加工的沖孔公差，在不增加FPC排線的製作成本的情況下實現了Pitch = 0.25 mm的窄間距。
◆獨特的FPC排線的錯配偵測機制
透過FPC圖案檢查FPC插入狀態，可以偵測FPC排線是否錯誤插入配合。
◆符合RHOS環保要求
無鹵素
連接器中不得使用超過標準值的氯或溴。
*根據 IEC 61249-2-21 定義
Br：900ppm以下、Cl：900ppm以下、Br+Cl：1,500ppm以下
镀层规格
| 編碼 | 接點部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
