FPC/FFC連接器
京森紅為您提供各種FPC/FFC連接器產品，可用於高速資訊傳輸設備的產品、小型通訊設備所需的窄間距低背省空間產品、還有操作簡便的單雙觸鎖定結構產品以及滑動鎖扣ZIF產品與低成本Non-ZIF產品。可提供市面上最佳的訊號可靠性、緊湊性、寬電路尺寸範圍和任何類似版本電纜類型選擇的組合等等。
0.2mm間距

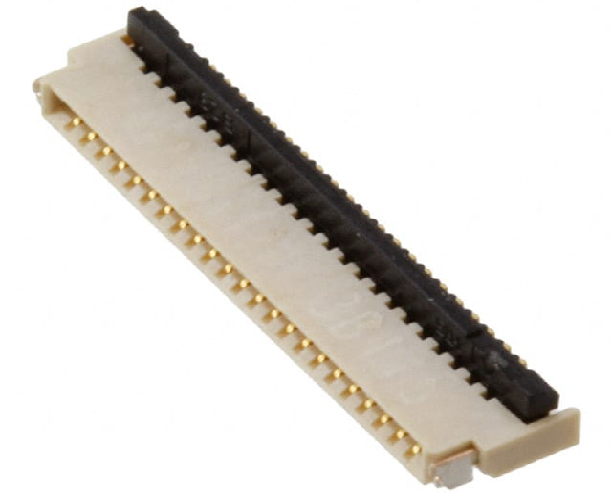

产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開（包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
0.95mm |
0.20mm |
ZIF / 水平嵌合 |
下接點 |
SMT |
t=0.2mm ±0.02mm |
21,23,31,35,45,51,61,71 |

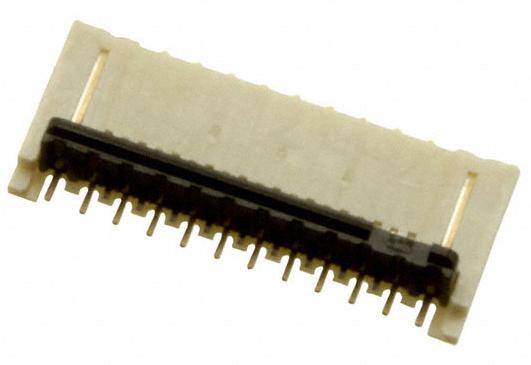

产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
0.9mm |
0.2mm |
ZIF / 水平嵌合 |
上下兩接點 |
SMT |
USB3.0, eDP, MIPI |
t=0.2mm ±0.02mm |
21, 31, 35, 41, 51, 61, 71 |
0.25mm間距
产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
0.6mm |
0.25mm |
ZIF / 水平嵌合 |
上接觸點 |
SMT |
t＝0.12±0.02mm |
5,7,11,15,19,25 |
0.3mm 間距

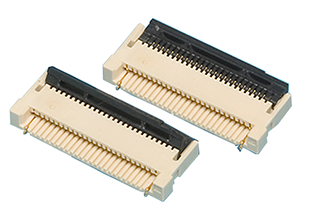

产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
1.0mm |
0.3mm |
ZIF / 水平嵌合 |
下接點 |
SMT |
t=0.2mm ±0.02mm |
13, 15, 17, 19, 21, 23, 25, 27, 29, 31, 33, 35, 37, 39, 41, 45, 51, 55, 57, 61, 71 |

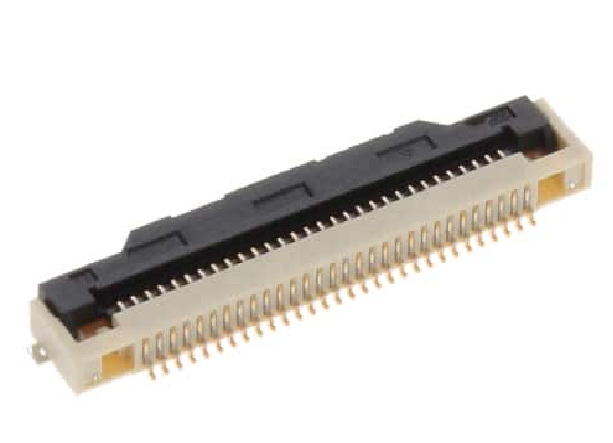

产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
0.9mm |
0.3mm |
ZIF / 水平嵌合 |
上下兩接點 |
SMT |
MIPI D-PHY, eDP1.3 |
t=0.2mm ±0.02mm |
11,13,15,49,55 |
0.5mm間距

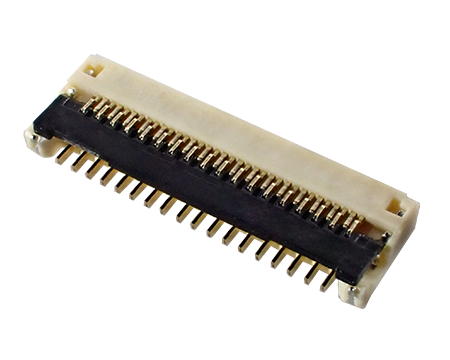

产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
2.10mm |
0.5mm/1.0mm |
ZIF / 水平嵌合 |
上下兩接點 |
SMT |
V-by-One®HS |
t=0.3mm ±0.02mm |
10,20,24,25,30,40,41,50,51,61 |

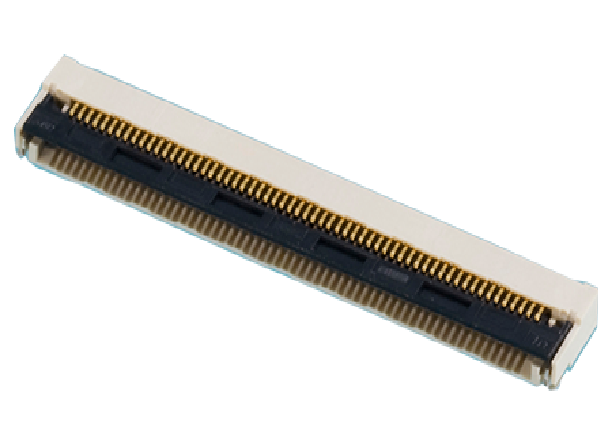

产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
1.0mm |
0.5mm |
ZIF / 水平嵌合 |
上下兩接點 |
SMT |
t=0.3mm ±0.02mm |
4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50 |

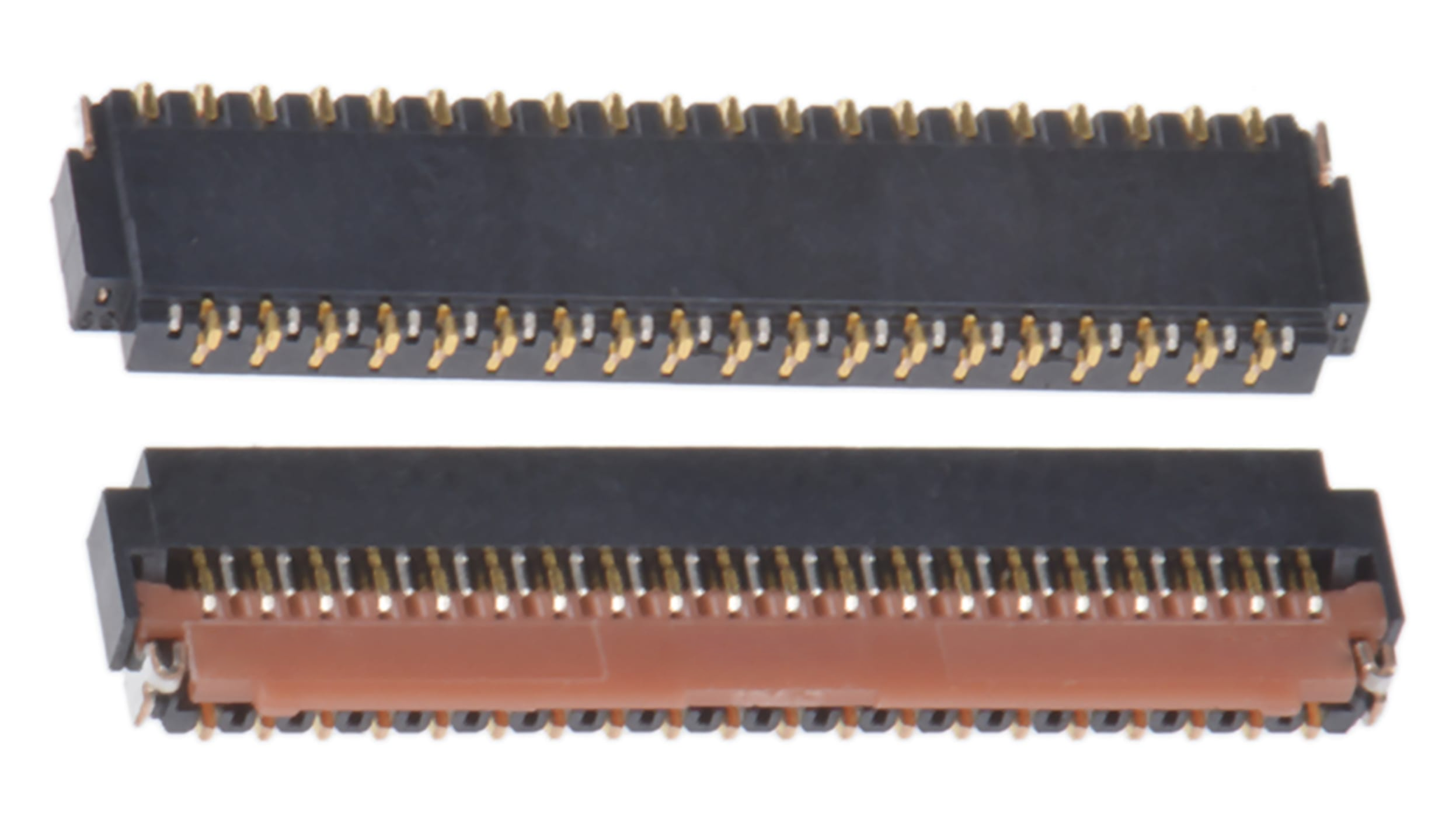

产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
0.95mm |
0.5mm |
ZIF / 水平嵌合 |
下接點 |
SMT |
t=0.3mm ±0.02mm |
4,5,6,7,8,9,10,11,12,13,14,15,16,18,20,21,22,24,25,26,27,30,34,36,40 |
产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
2.0mm |
0.5mm/1.0mm |
ZIF / 水平嵌合 |
下接點 |
SMT |
V-by-One®HS |
t=0.3mm ±0.02mm |
8, 10, 12, 15, 18, 20, 22, 24, 26, 30,40, 45, 48,50, 54,60, 64,68, 70,80 |
产品图片 |
产品名称 |
產品高度 |
端子間距 |
FPC/FFC連接方式 |
接點位置 |
基板安裝方式 |
高速傳輸 |
適合FFC/FPC排線厚度 |
芯數展開 （包括計劃） |
|---|---|---|---|---|---|---|---|---|---|
|
1.95mm |
0.5mm |
ZIF / 水平嵌合 |
下接點 |
SMT |
V-by-One®HS |
FPC 0.3mm ±0.02mm |
8,10,12,14,20,21,26,30,35,40,45,50,60,68,70,74,80,96 |
