0.2mm間距
HF31C系列

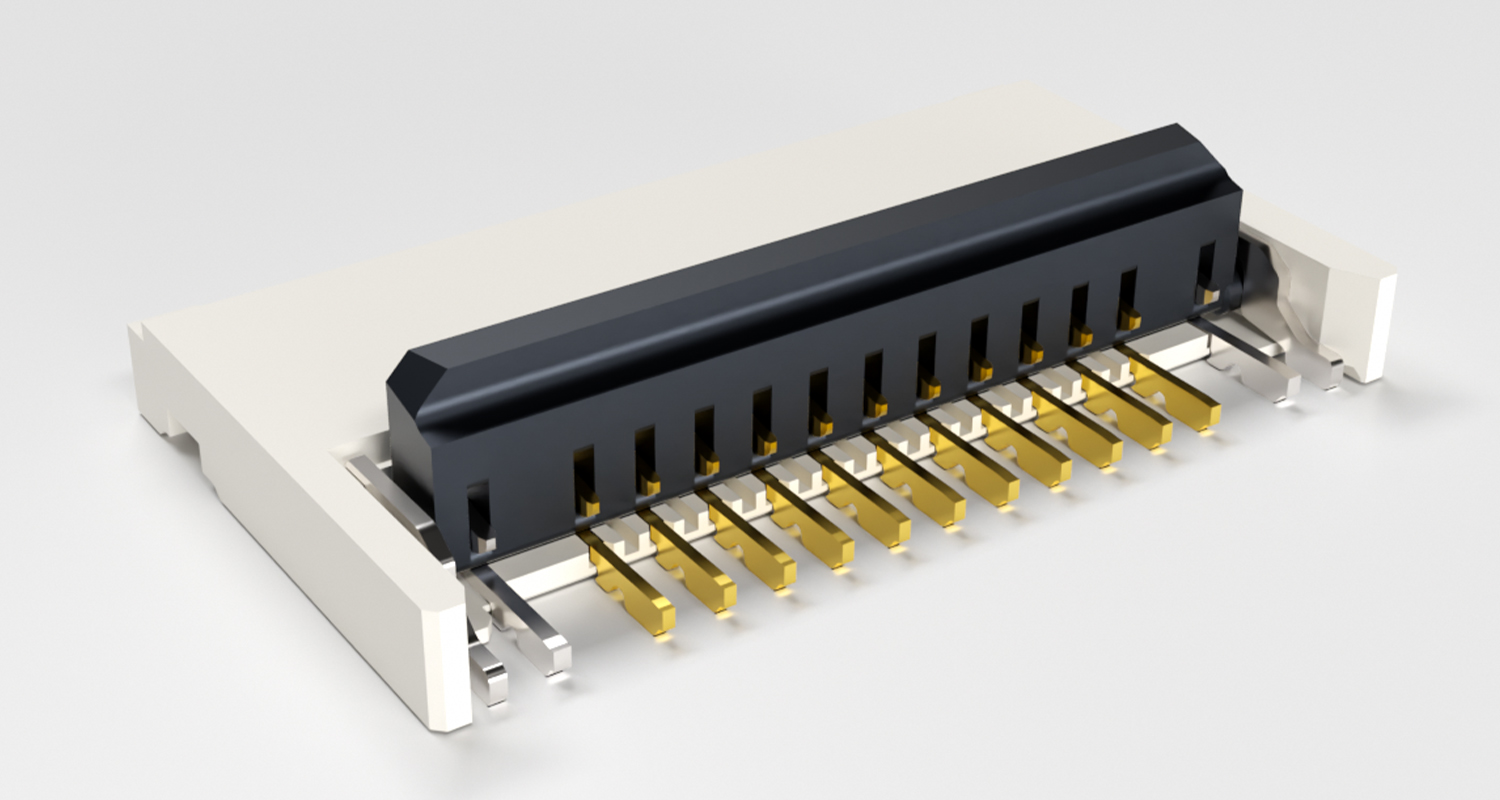

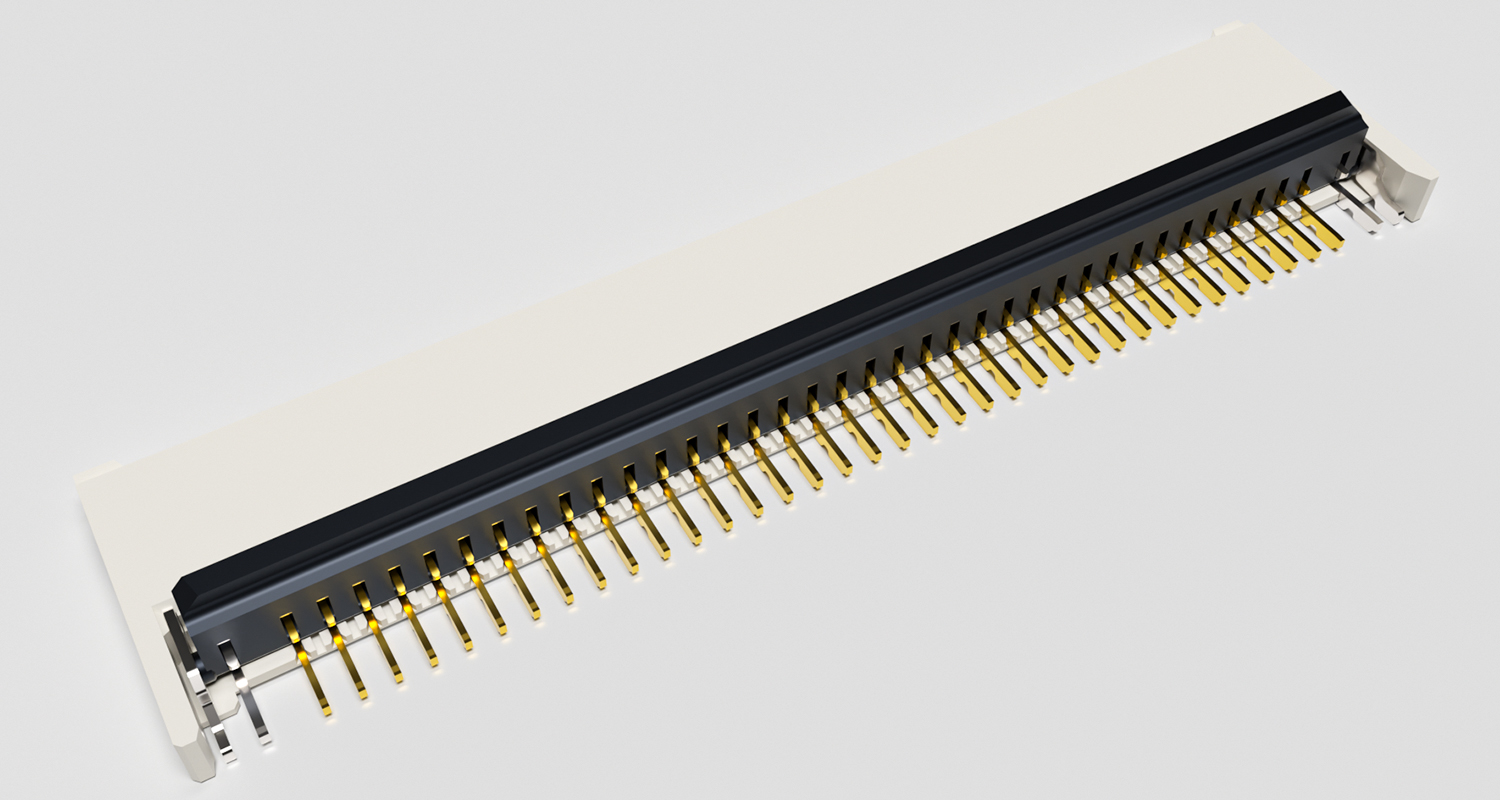

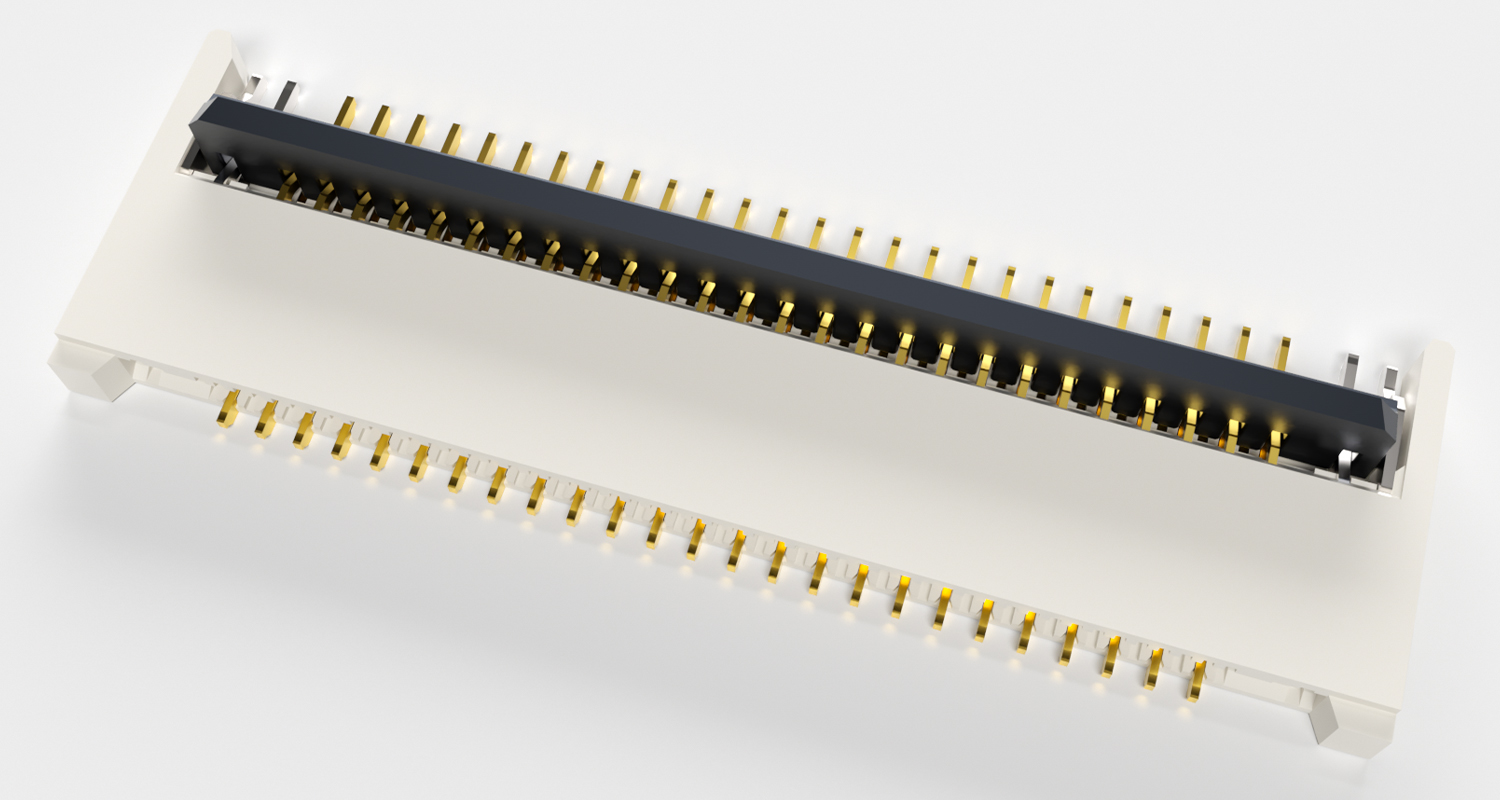

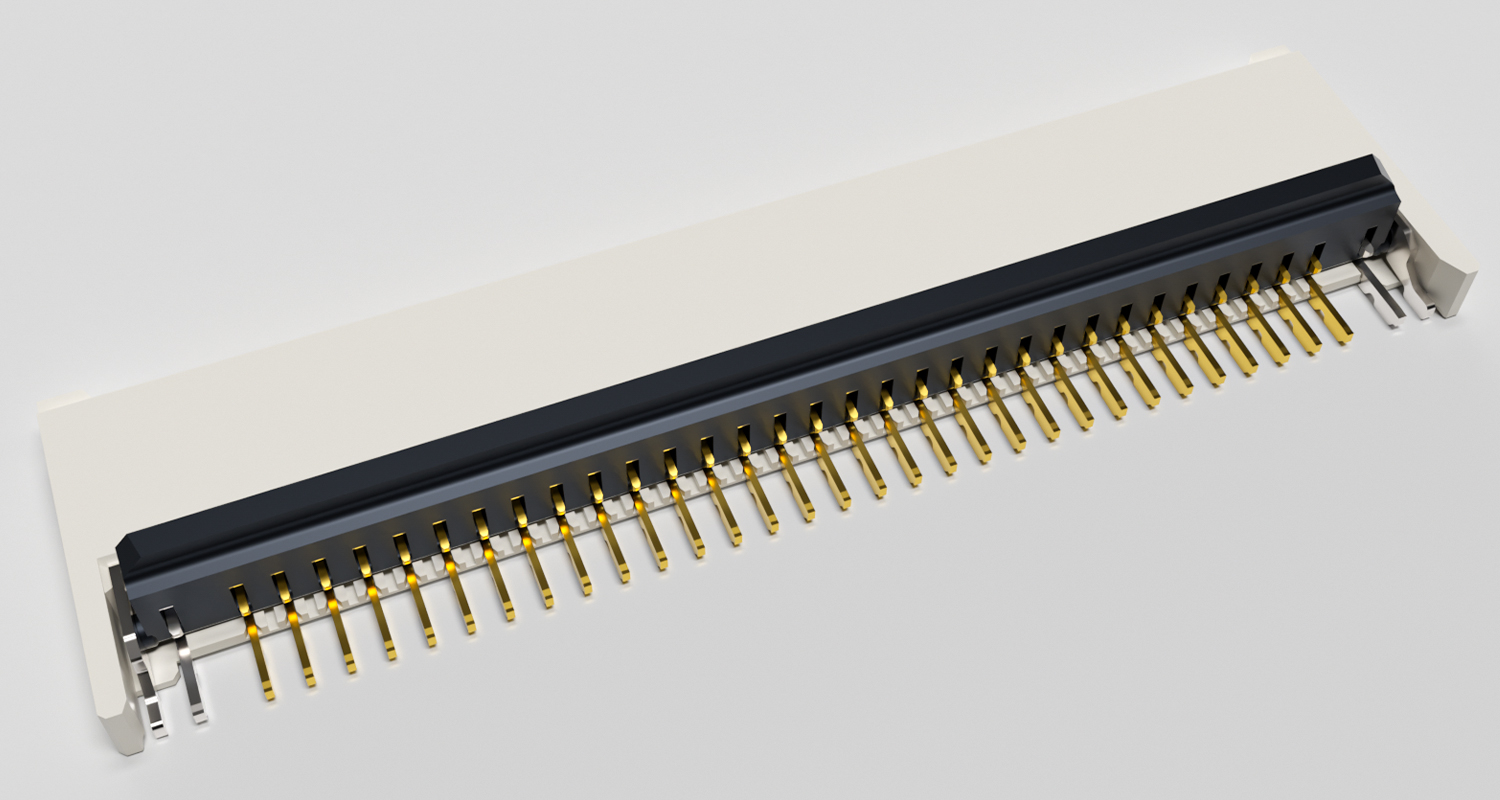

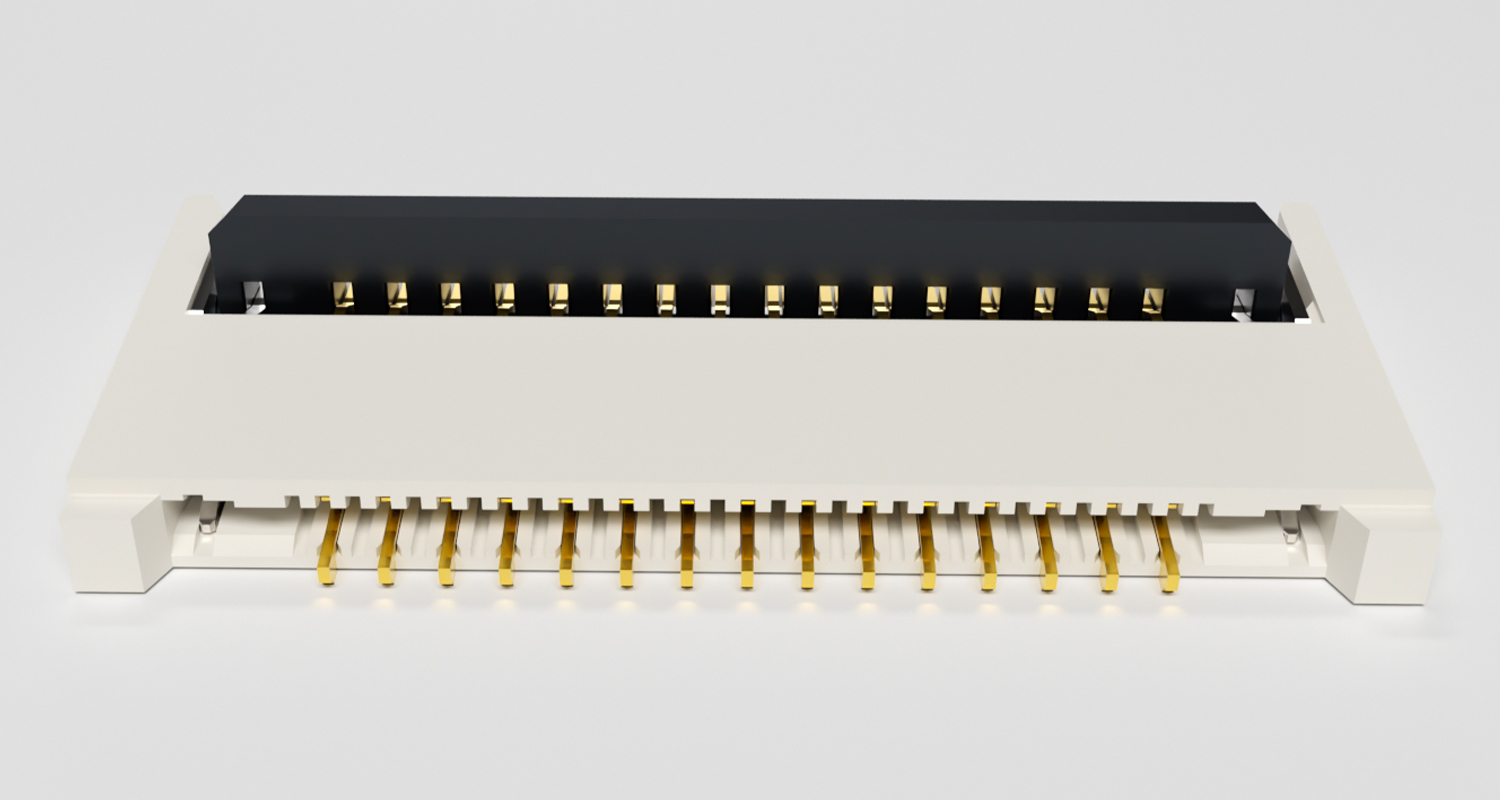

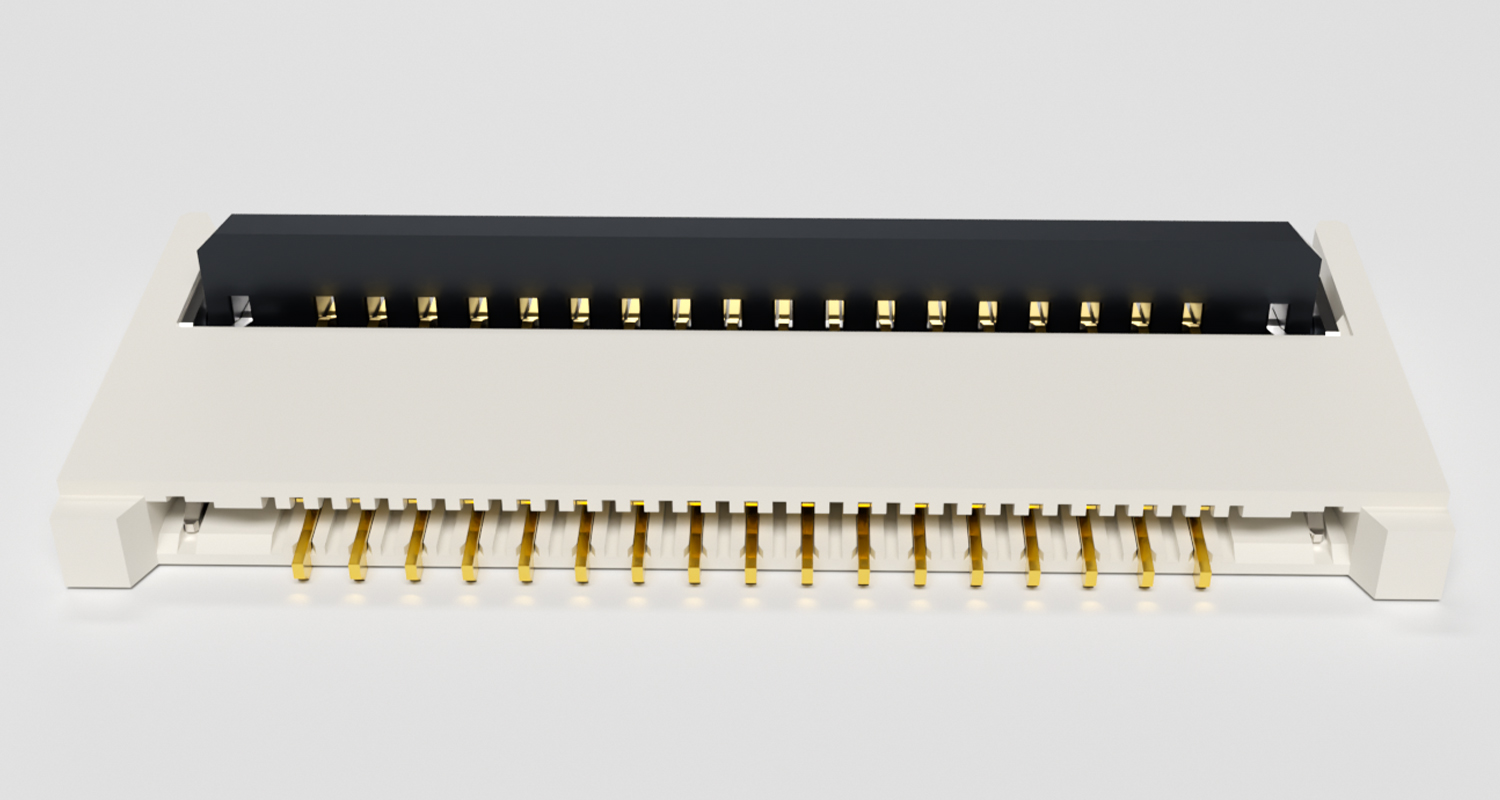

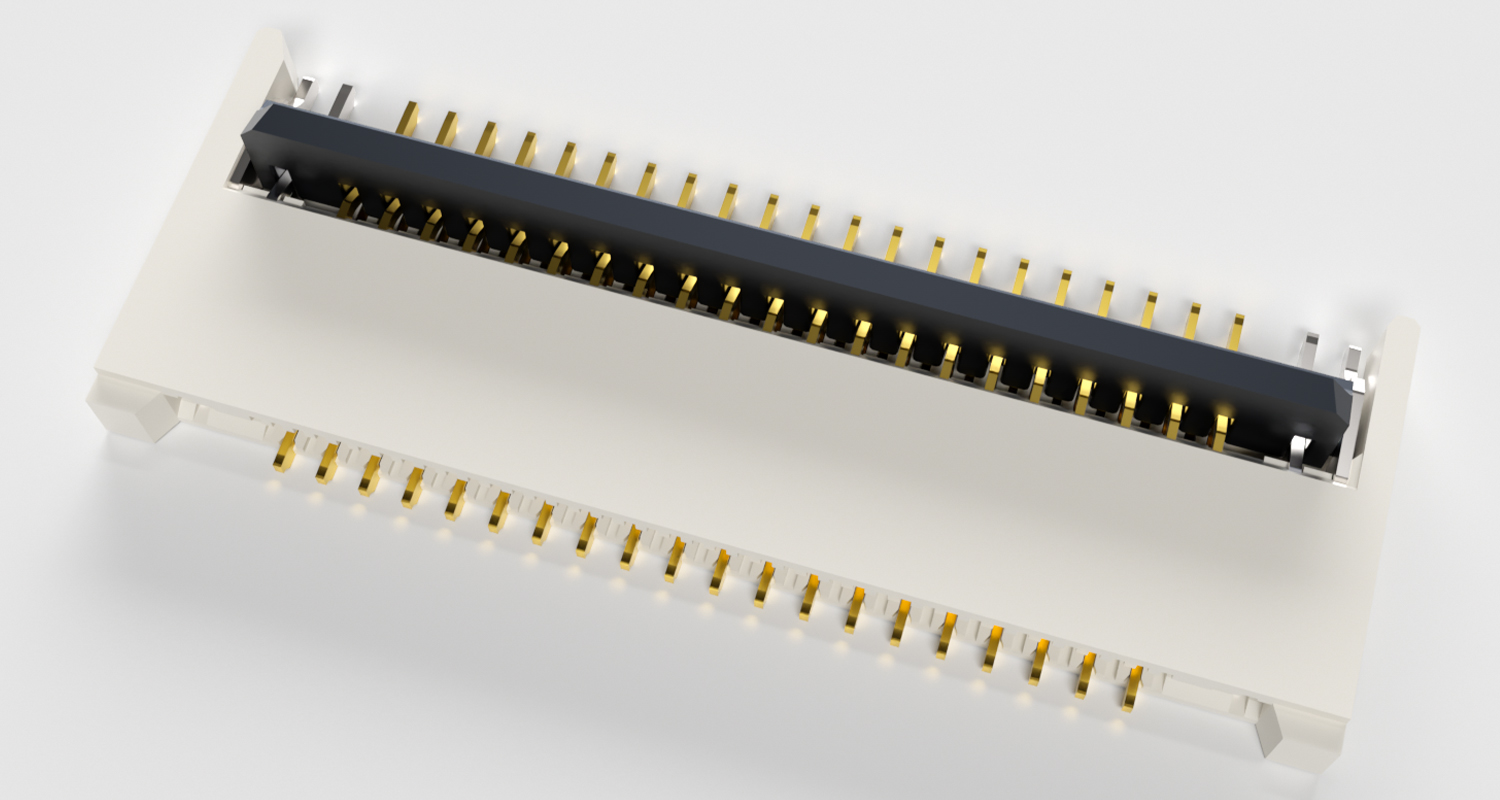

Kyomori-Bi的緊湊型HF31C系列FPC連接器間距為0.2毫米，安裝深度為3.1毫米，高度為0.9毫米。 HF31C系列連接器體積小巧、重量輕，重量僅0.046克，是日益增長的可穿戴電子產品市場的理想選擇。HF31C系列還採用了金屬鎖定機制，允許水平插入/拔出 FPC排線，並發出清晰的觸覺咔嗒聲，確保完全插入。FPC排線的兩端耳接片鎖可將 FPC排線牢固地固定到位，直到SLD致動器鎖定。雙面觸點設計採用底部觸點彈簧，以提供高可靠性和訊號連續性。這種雙觸點結構與保持彈簧一起，為頂部觸點提供15.0N的保持力，為底部觸點提供14.5N的保持力。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.2mm | 基板安裝間距Pitch | 0.4mm |
|
芯數 |
21, 31, 35, 41, 51, 61, 71 | 端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
USB3.0, eDP, MIPI |
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
3.1mm |
本體高度 |
0.9mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.2 A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
|
接觸阻抗 |
80 mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.2mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
5000 PCS |
產品訂單編碼規則：HF31C-XXS-0.2SHW-XX
①系列名称
②系列编号
③端子接点形式
④产品芯数
⑤接触间距
⑥端子形状
⑦产品包装规格
HF
31
C:上下触点，均无卤素
21，31，35，41，51，61，71
0.2mm
SHW:SMT水平交错安装型
(50): 标准产品（每包 5,000 个） (99): 每包 500 个
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.20 |
水平嵌合 |
0.90 |
3.10 |
71 |
Back flip |
上下两接点 |
-55 °C ~ +85 °C |
USB3.0, eDP, MIPI |
HF31C |
||
|
量产中 |
0.20 |
水平嵌合 |
0.90 |
3.10 |
61 |
Back flip |
上下两接点 |
-55 °C ~ +85 °C |
USB3.0, eDP, MIPI |
HF31C |
||
|
计划中 |
0.20 |
水平嵌合 |
0.90 |
3.10 |
51 |
Back flip |
上下两接点 |
-55 °C ~ +85 °C |
USB3.0, eDP, MIPI |
HF31 |
||
|
计划中 |
0.20 |
水平嵌合 |
0.90 |
3.10 |
41 |
Back flip |
上下两接点 |
-55 °C ~ +85 °C |
USB3.0, eDP, MIPI |
HF31C |
||
|
计划中 |
0.20 |
水平嵌合 |
0.90 |
3.10 |
35 |
Back flip |
上下两接点 |
-55 °C ~ +85 °C |
USB3.0, eDP, MIPI |
HF31C |
||
|
计划中 |
0.20 |
水平嵌合 |
0.90 |
3.10 |
31 |
Back flip |
上下两接点 |
-55 °C ~ +85 °C |
USB3.0, eDP, MIPI |
HF31C |
||
|
计划中 |
0.20 |
水平嵌合 |
0.90 |
3.10 |
21 |
Back flip |
上下两接点 |
-55 °C ~ +85 °C |
USB3.0, eDP, MIPI |
HF31C |
产品特性
◆節省空間
間距：0.2/0.25 毫米，寬度：3.1 毫米（執行機構鎖定時）。
徹底實現了節省空間的設計。合上SLD執行器時的寬度尺寸為 3.4 毫米。
◆FPC排線的高保持力
FPC排線兩側的凹槽透過鎖定夾固定到位。
即使在最小的極點上，鎖緊夾也有很高的FPC排線夾持力。
鎖定裝置是活動的，可以水平插入 FPC排線，在插入FPC排線和臨時固定FPC排線時提供清晰的插入感。
◆可靠的上下接點結構
接線端子的上下觸點均由彈性結構設計，因此，即使 FPC排線在上下振動時，端子與FPC排線也會跟隨並保持接觸。
◆訊號高速傳輸
出色的阻抗特性和高速傳輸。
相同的端子（偶數-偶數或奇數-奇數端子）可用作一對差分端子，以提供出色的傳輸特性、
可支援 eDP（版本 1.3）、MIPI（D-PHY）和 USB 3.0 標準。
◆符合RHOS環保要求
無鹵素
連接器中不使用超過標準值的氯或溴。
根據 IEC 61249-2-21 標準定義。
Br : 900 ppm 或以下，Cl : 900 ppm 或以下、
Br+Cl : 1,500 ppm 或以下
間距：0.2/0.25 毫米，寬度：3.1 毫米（執行機構鎖定時）。
徹底實現了節省空間的設計。合上SLD執行器時的寬度尺寸為 3.4 毫米。
◆FPC排線的高保持力
FPC排線兩側的凹槽透過鎖定夾固定到位。
即使在最小的極點上，鎖緊夾也有很高的FPC排線夾持力。
鎖定裝置是活動的，可以水平插入 FPC排線，在插入FPC排線和臨時固定FPC排線時提供清晰的插入感。
◆可靠的上下接點結構
接線端子的上下觸點均由彈性結構設計，因此，即使 FPC排線在上下振動時，端子與FPC排線也會跟隨並保持接觸。
◆訊號高速傳輸
出色的阻抗特性和高速傳輸。
相同的端子（偶數-偶數或奇數-奇數端子）可用作一對差分端子，以提供出色的傳輸特性、
可支援 eDP（版本 1.3）、MIPI（D-PHY）和 USB 3.0 標準。
◆符合RHOS環保要求
無鹵素
連接器中不使用超過標準值的氯或溴。
根據 IEC 61249-2-21 標準定義。
Br : 900 ppm 或以下，Cl : 900 ppm 或以下、
Br+Cl : 1,500 ppm 或以下
镀层规格
| 編碼 | 接點部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
