0.2mm間距

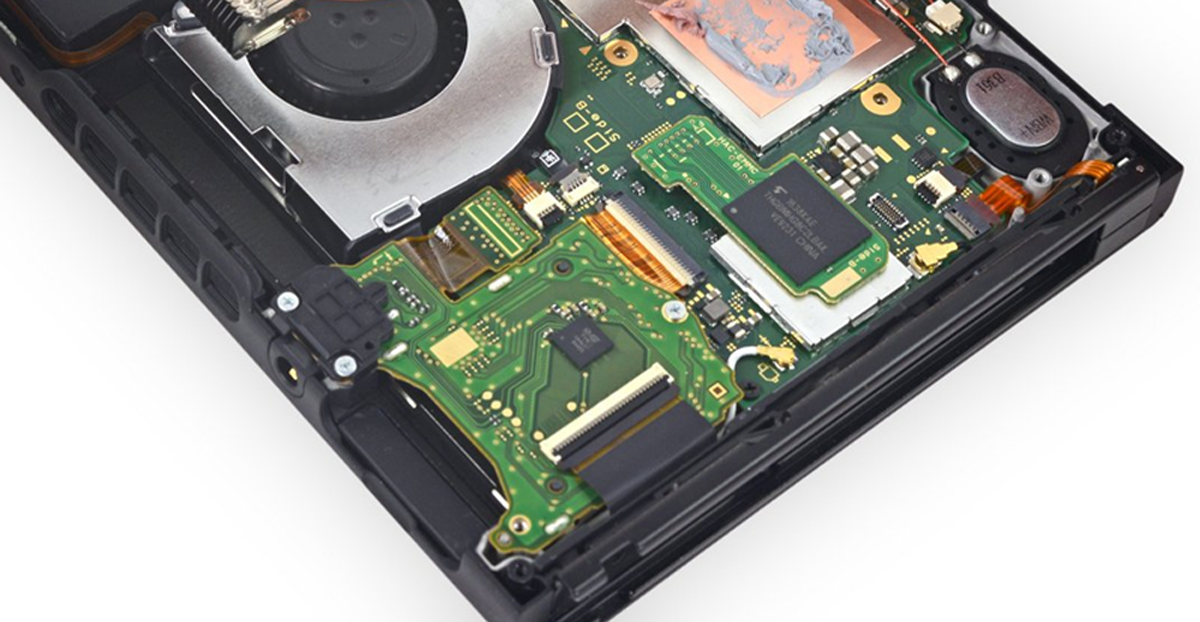

HF33系列
HF33系列為窄間距低背省空間產品，間距0.2mm、高0.95mm、寬3.2mm。 【鎖緊翻蓋時的縱向寬度:3.2mm】下接點、前鎖扣、適用於厚度0.2mm的FPC。能夠目視確認嵌合是否正確。鎖扣部採用操作性良好的翻蓋設計。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.2mm | 基板安裝間距Pitch | 0.4mm |
|
芯數 |
21, 23, 31, 35, 45, 51, 61, 71 | 端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
USB3.0, eDP, MIPI |
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
3.2mm |
本體高度 |
0.95mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.2 A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
|
接觸阻抗 |
80 mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.2mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
5000 PCS |
产品订单编码规则：HF33-XXS-0.2SH-XX
①系列名称
②系列编号
③端子接点形式
④产品芯数
⑤接触间距
⑥端子形状
⑦产品包装规格
HF
33
无：标准型 H：省空间型
21，31，35，41，51，61，71
0.2mm
SH：SMT卧式贴装型
(50): 标准产品（每包 5,000 个） (99): 每包 500 个
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.20 |
水平嵌合 |
0.95 |
3.20 |

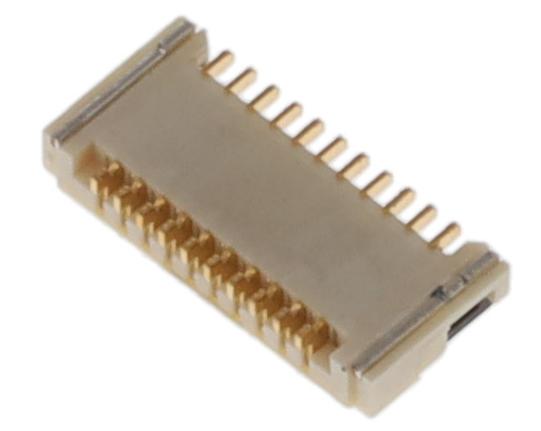

21 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF33 |
|||
|
量产中 |
0.20 |
水平嵌合 |
0.95 |
3.20 |

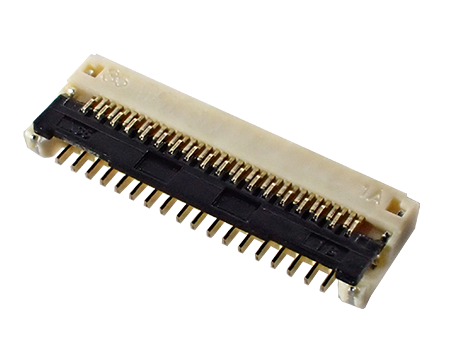

31 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF33 |
|||
|
量产中 |
0.20 |
水平嵌合 |
0.95 |
3.20 |
35 |
Front flip |
下接点 |
-40°C ~ +85 °C |
HF33 |
|||
|
量产中 |
0.20 |
水平嵌合 |
0.95 |
3.20 |

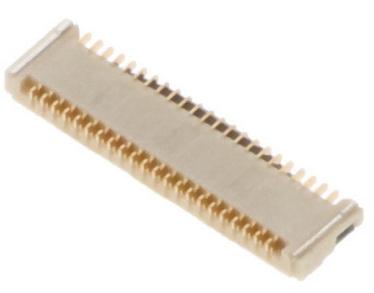

45 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF33 |
|||
|
量产中 |
0.20 |
水平嵌合 |
0.95 |
3.20 |

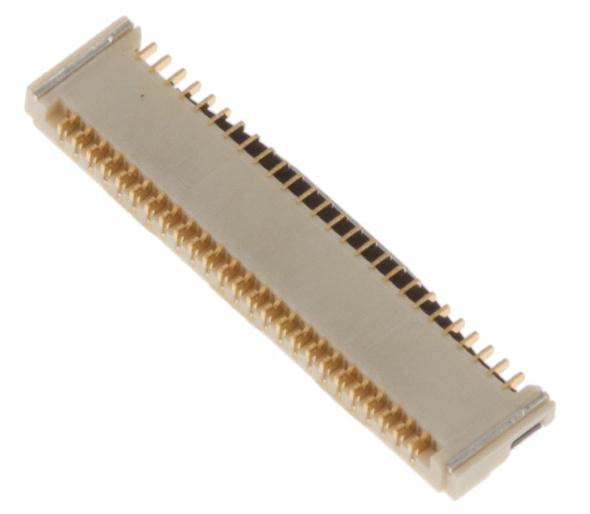

51 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF33 |
|||
|
量产中 |
0.20 |
水平嵌合 |
0.95 |
3.20 |

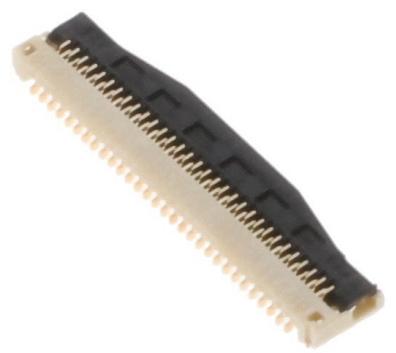

61 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF33 |
|||
|
量产中 |
0.20 |
水平嵌合 |
0.95 |
3.20 |

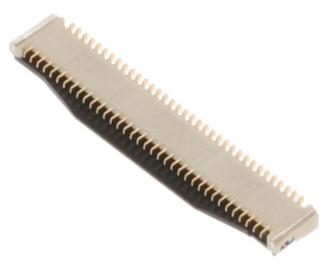

71 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF33 |
产品特性
◆ 節省空間的 0.2 毫米間距 FPC 連接器
超薄設計，連接器高度為0.95毫米，安裝寬度為3.20毫米，節省空間的設計。
電路板空間：減少約40%；連接器重量：減少約50%
(與我們擁有80個接點的0.3mm間距連接器HF61系列相比）。
◆ 產品兩端增加固定焊片的類型
增加了加強配件，提高了打開和關閉推桿時的操作性。
◆ 易於電路板安裝
連接器前後引線雙端排列，間距為 0.4 毫米，方便安裝。
這使得安裝非常容易。
◆ 輕鬆插入FPC排線
FPC定位機構可實現臨時固定和精確安裝，可在插入狀態下暫時鎖定並準確配對和定位FPC，
鎖定後，FPC 的保持力提高。
◆ 與0.2毫米厚的FPC排線相容
FPC排線的加強板的硬度適中，可防止FPC變形，避免在插入和插配過程中發生故障。
◆ 翻轉鎖定係統實現卓越的工作效能
翻轉鎖定（旋轉一觸式）ZIF結構可確保輕鬆、安全地連接FPC。
鎖定時有明顯的咔噠聲，可防止鎖定不完全。
◆ 連接器底部無需圖案禁區
連接器的底部用樹脂覆蓋，以避免端子外露。
這意味著對印刷電路板的圖案沒有限制。 這增加了電路板設計的自由度。
◆ 自動安裝
壓花包裝可自動安裝。 (每卷 5000 個）。
◆ 符合RHOS環保要求
無鹵素
連接器中不使用超過標準值的氯或溴。
定義符合 IEC 61249-2-21。
Br 900 ppm 或以下，Cl 900 ppm 或以下，Br + Cl 1500 ppm 或以下。
超薄設計，連接器高度為0.95毫米，安裝寬度為3.20毫米，節省空間的設計。
電路板空間：減少約40%；連接器重量：減少約50%
(與我們擁有80個接點的0.3mm間距連接器HF61系列相比）。
◆ 產品兩端增加固定焊片的類型
增加了加強配件，提高了打開和關閉推桿時的操作性。
◆ 易於電路板安裝
連接器前後引線雙端排列，間距為 0.4 毫米，方便安裝。
這使得安裝非常容易。
◆ 輕鬆插入FPC排線
FPC定位機構可實現臨時固定和精確安裝，可在插入狀態下暫時鎖定並準確配對和定位FPC，
鎖定後，FPC 的保持力提高。
◆ 與0.2毫米厚的FPC排線相容
FPC排線的加強板的硬度適中，可防止FPC變形，避免在插入和插配過程中發生故障。
◆ 翻轉鎖定係統實現卓越的工作效能
翻轉鎖定（旋轉一觸式）ZIF結構可確保輕鬆、安全地連接FPC。
鎖定時有明顯的咔噠聲，可防止鎖定不完全。
◆ 連接器底部無需圖案禁區
連接器的底部用樹脂覆蓋，以避免端子外露。
這意味著對印刷電路板的圖案沒有限制。 這增加了電路板設計的自由度。
◆ 自動安裝
壓花包裝可自動安裝。 (每卷 5000 個）。
◆ 符合RHOS環保要求
無鹵素
連接器中不使用超過標準值的氯或溴。
定義符合 IEC 61249-2-21。
Br 900 ppm 或以下，Cl 900 ppm 或以下，Br + Cl 1500 ppm 或以下。
镀层规格
| 编码 | 接点部 | 端尾部 | 辅助钢片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 对应 | |||
