0.5mm間距

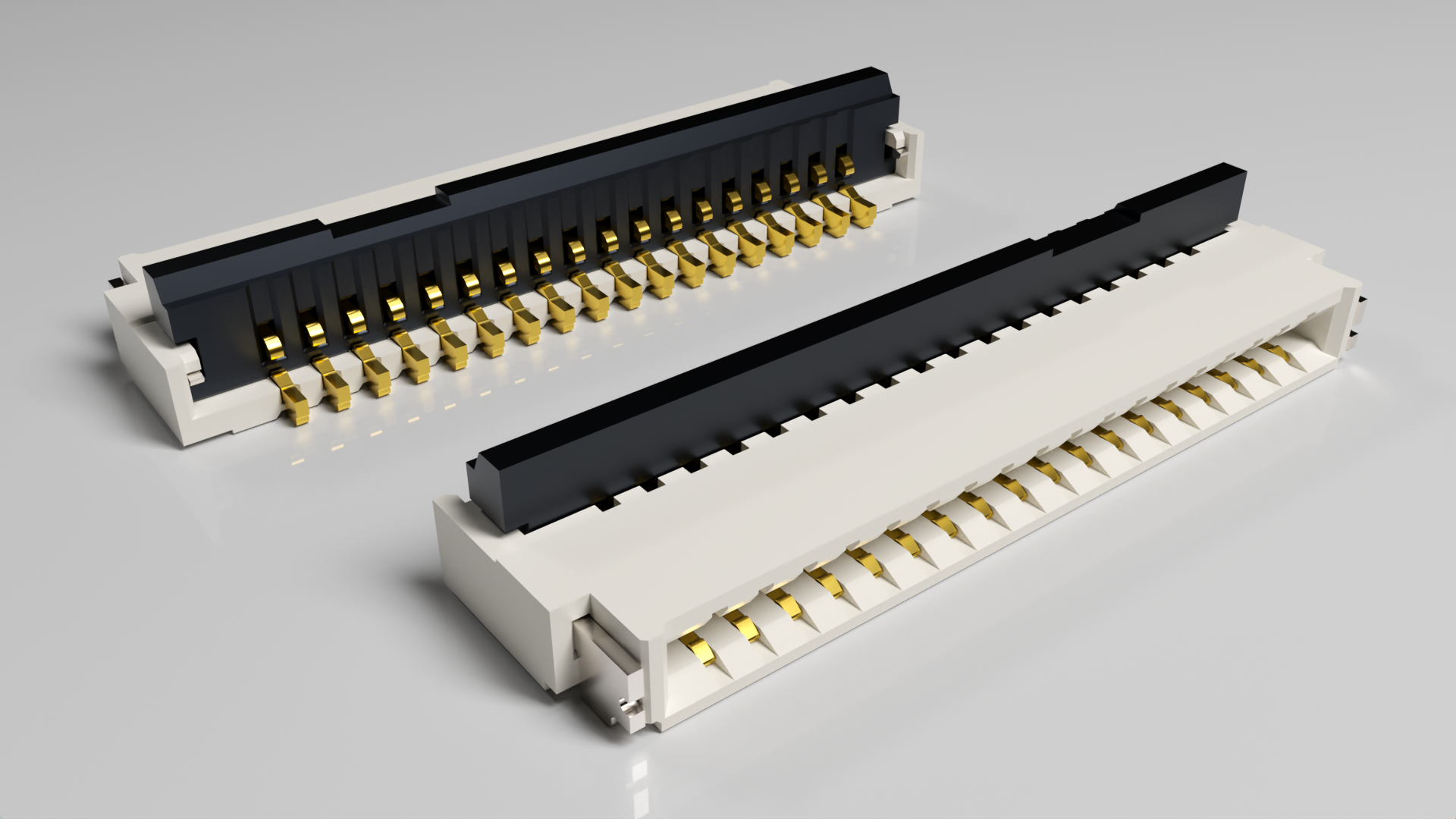

HF81系列
HF81系列是應智慧型手機、穿戴式裝置液晶顯示裝置模組所使用背光燈小型化的要求而開發的FPC連接器。 ZIF水平嵌合，高度1.0mm，間距0.5mm，自動鎖定，適合FPC厚度0.3mm。該產品已廣泛用於智慧型手機。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50 | 端子電鍍 | Gold |
|
鍍層厚度 |
0.1μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
10.0 Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
3.8mm |
本體高度 |
1.0mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.5A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
100 Ω |
接觸阻抗 |
40 mΩ Max. |
|
使用溫度範圍（Max） |
105 ℃ |
使用溫度範圍（Min） |
-55 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.3mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
5000 PCS |
4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50
產品訂單編碼規則：HF81-XXS-0.5SH-XX
①系列名称
②系列编号
③端子接点形式
④产品芯数
⑤接触间距
⑥端子形状
⑦产品包装规格
HF
81
无：标准型 H：省空间型
0.5mm
SH：SMT卧式贴装型
(50): 标准产品（每包 5,000 个） (99): 每包 500 个
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

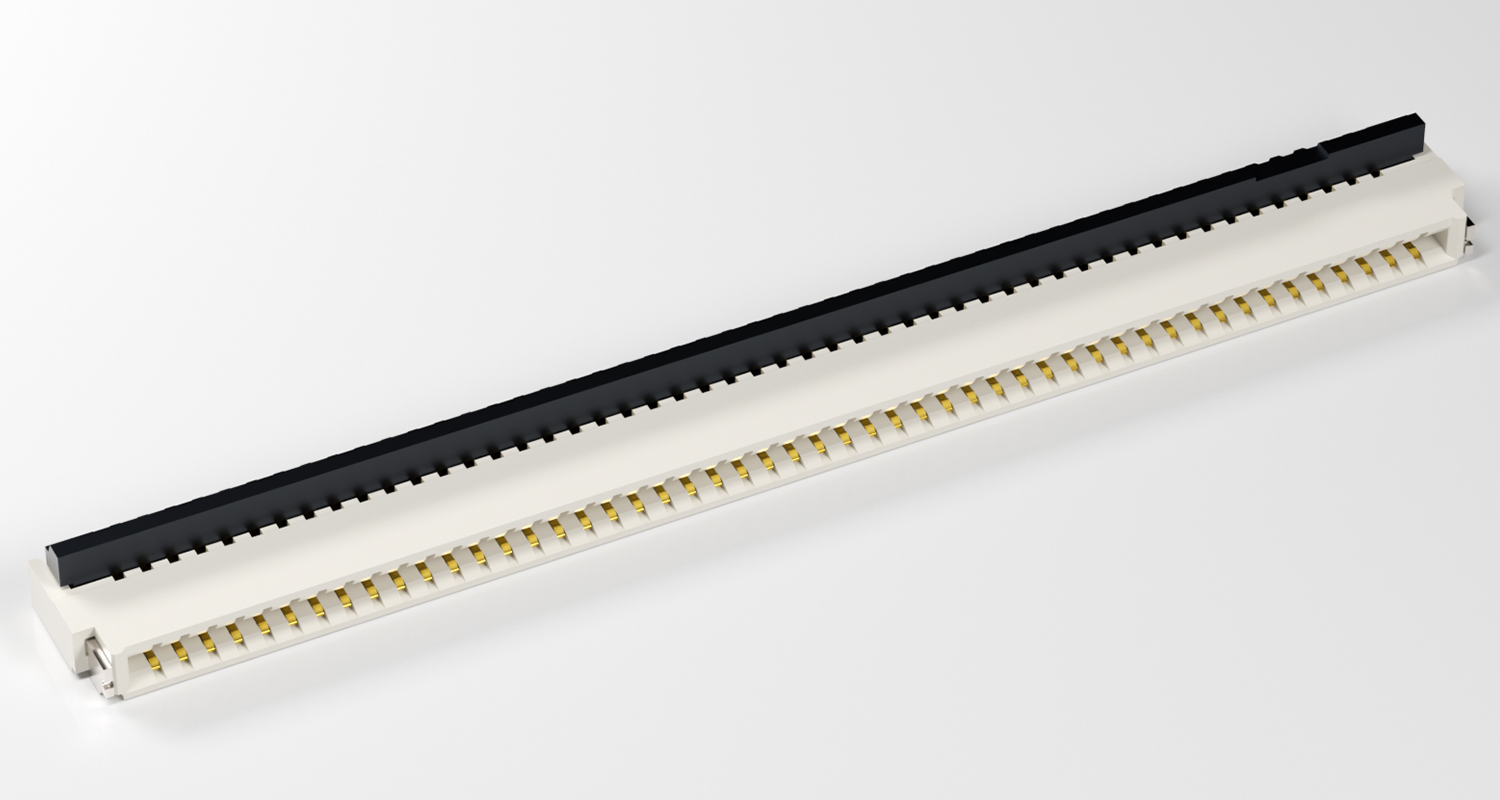

50 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

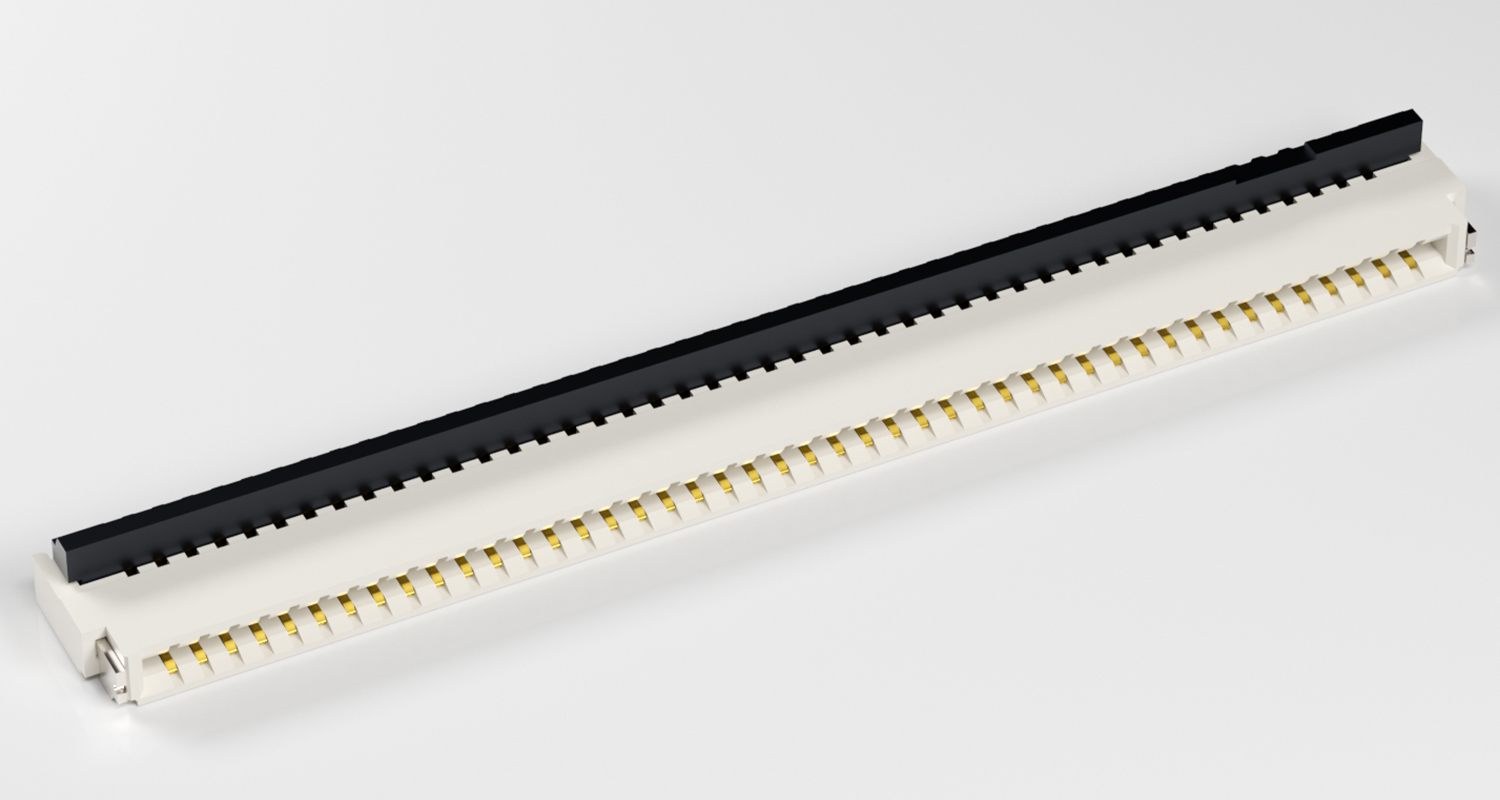

45 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

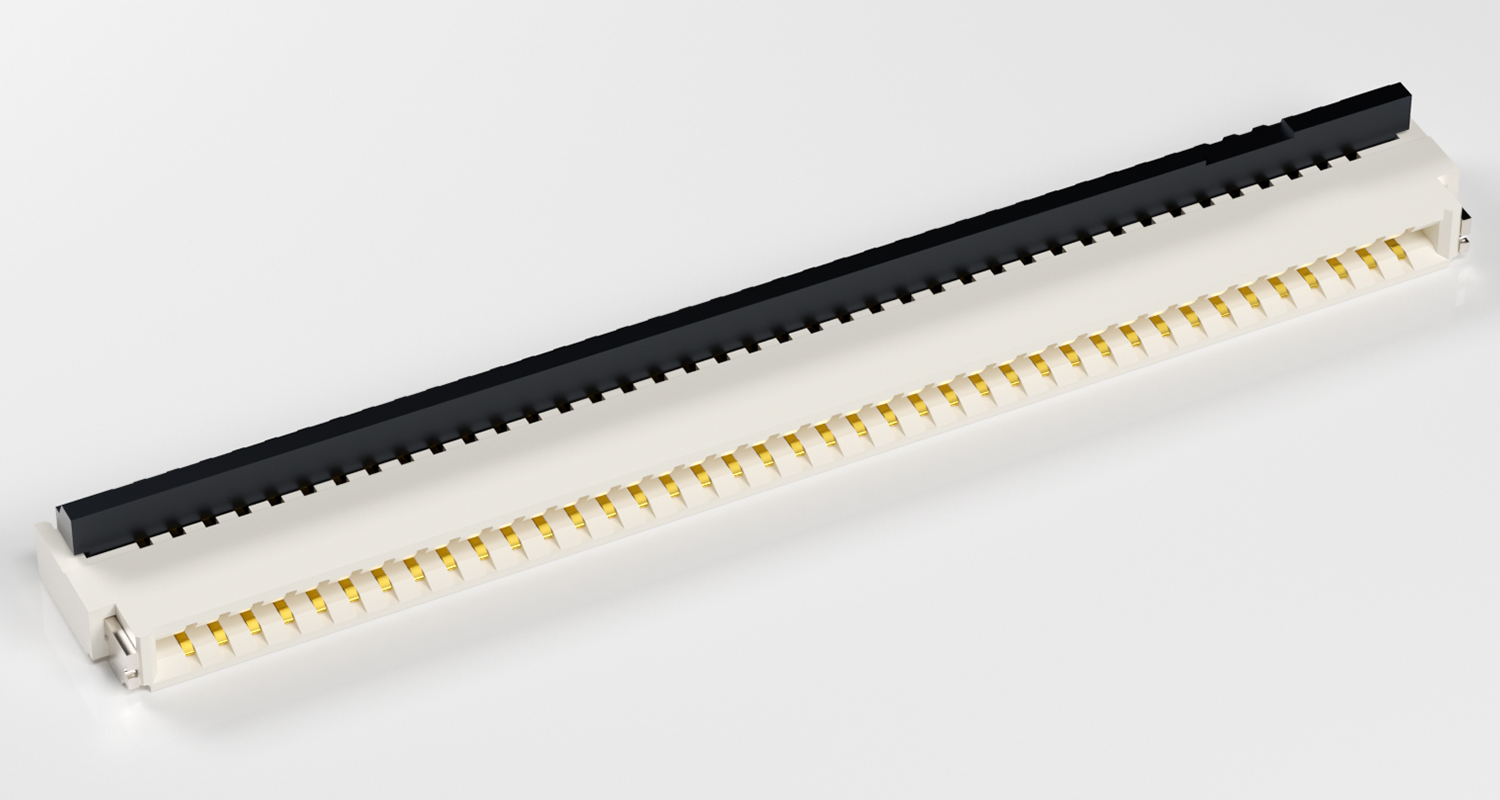

40 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

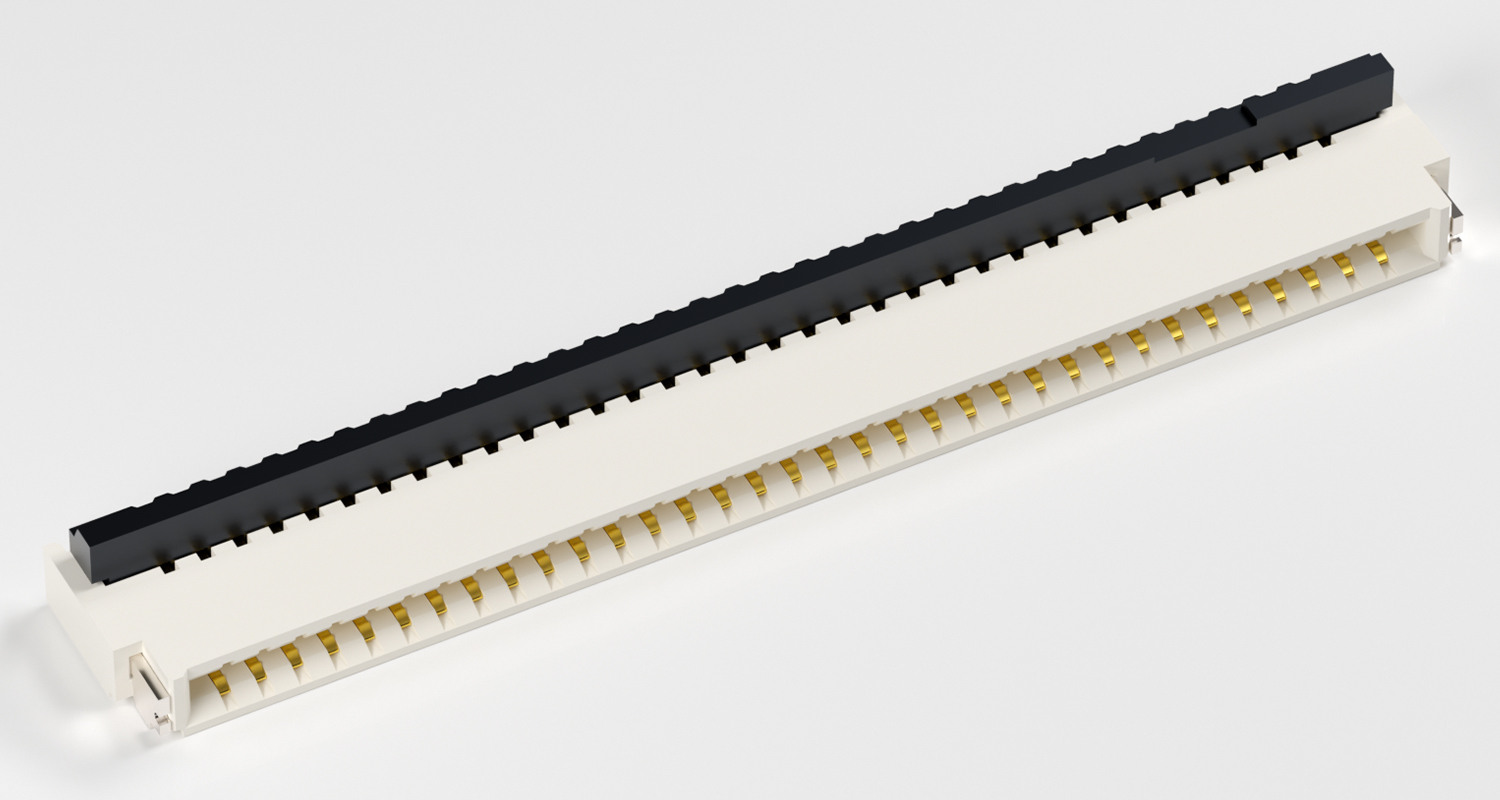

34 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

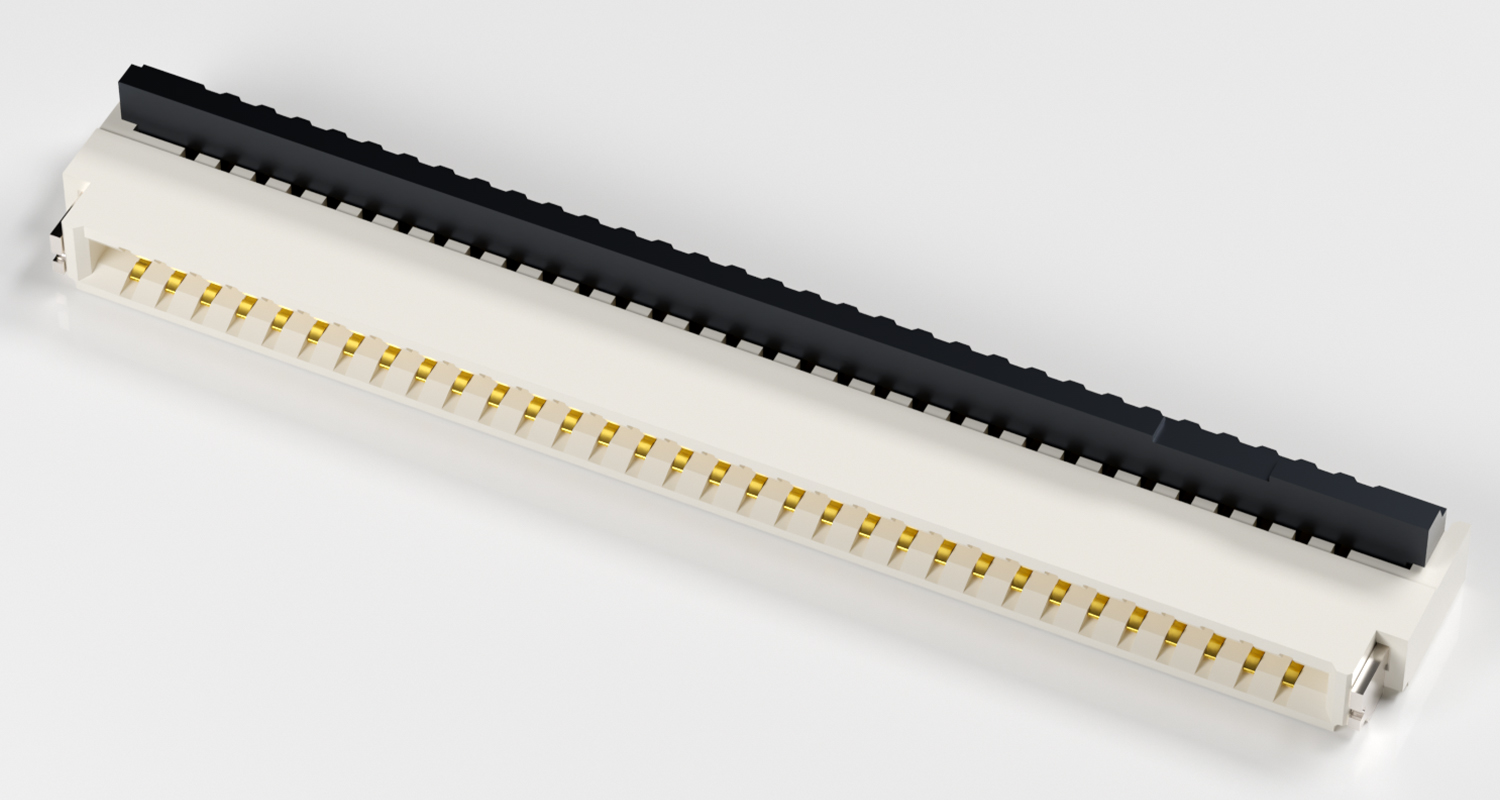

32 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

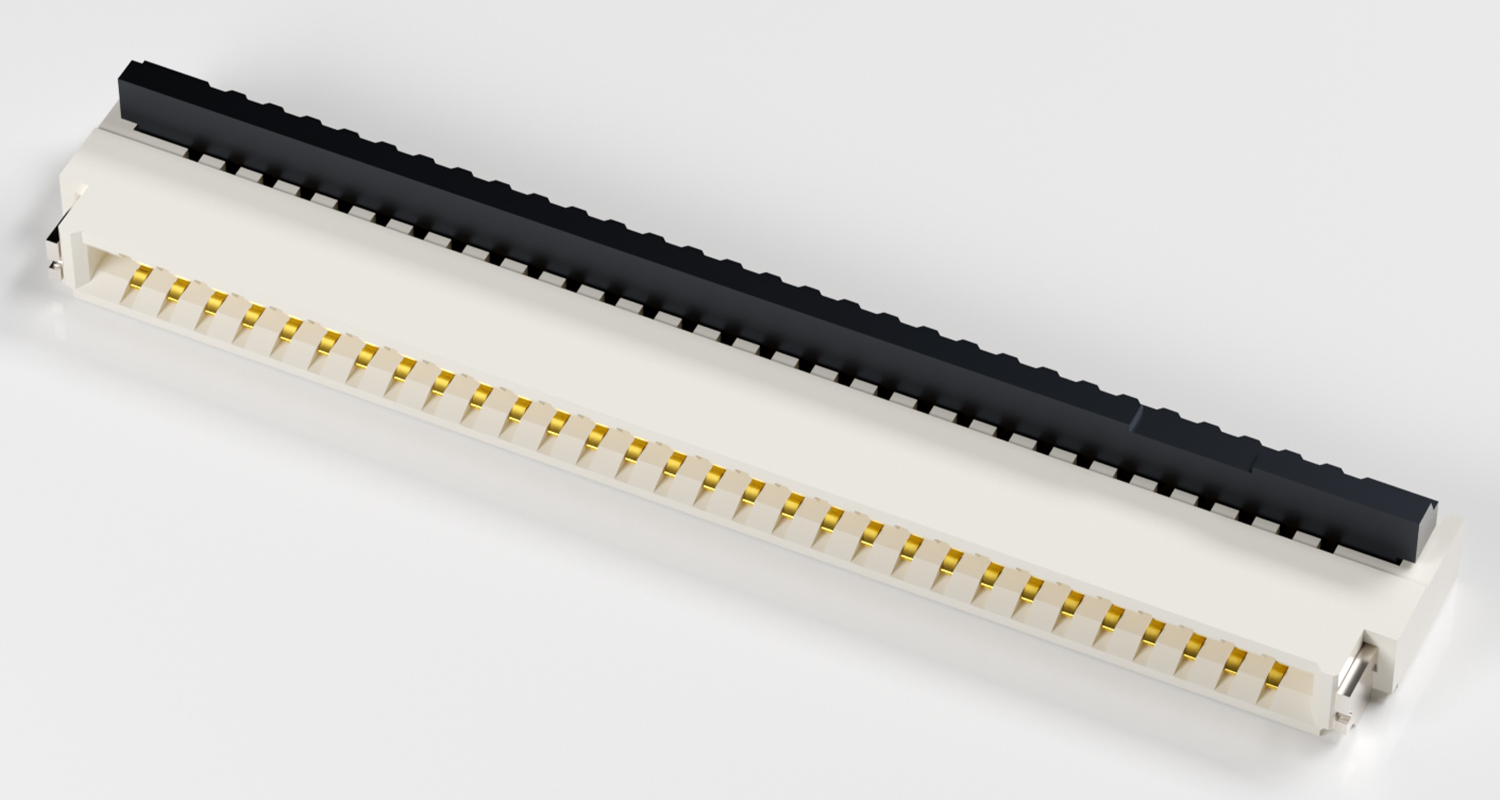

30 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

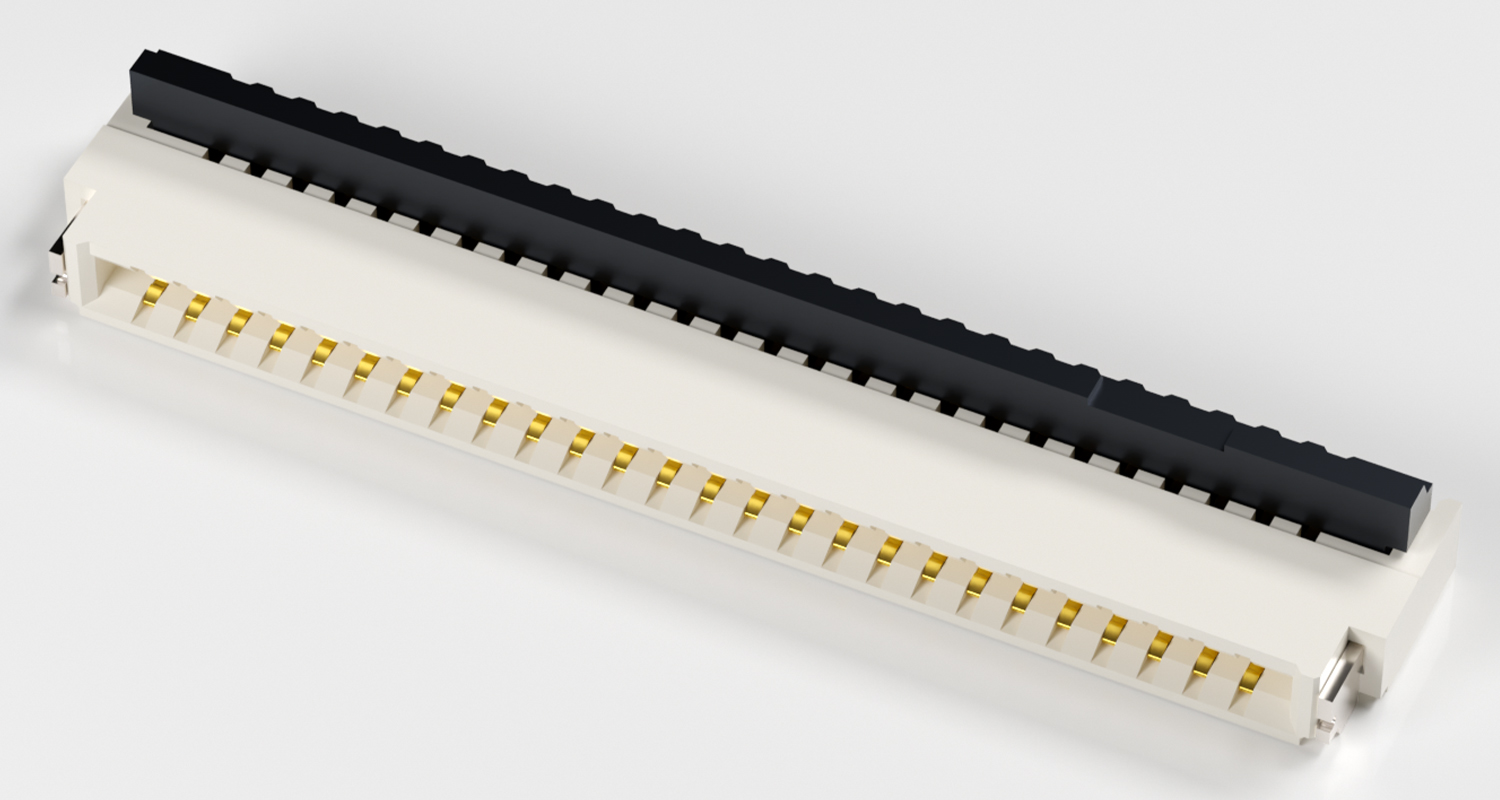

26 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

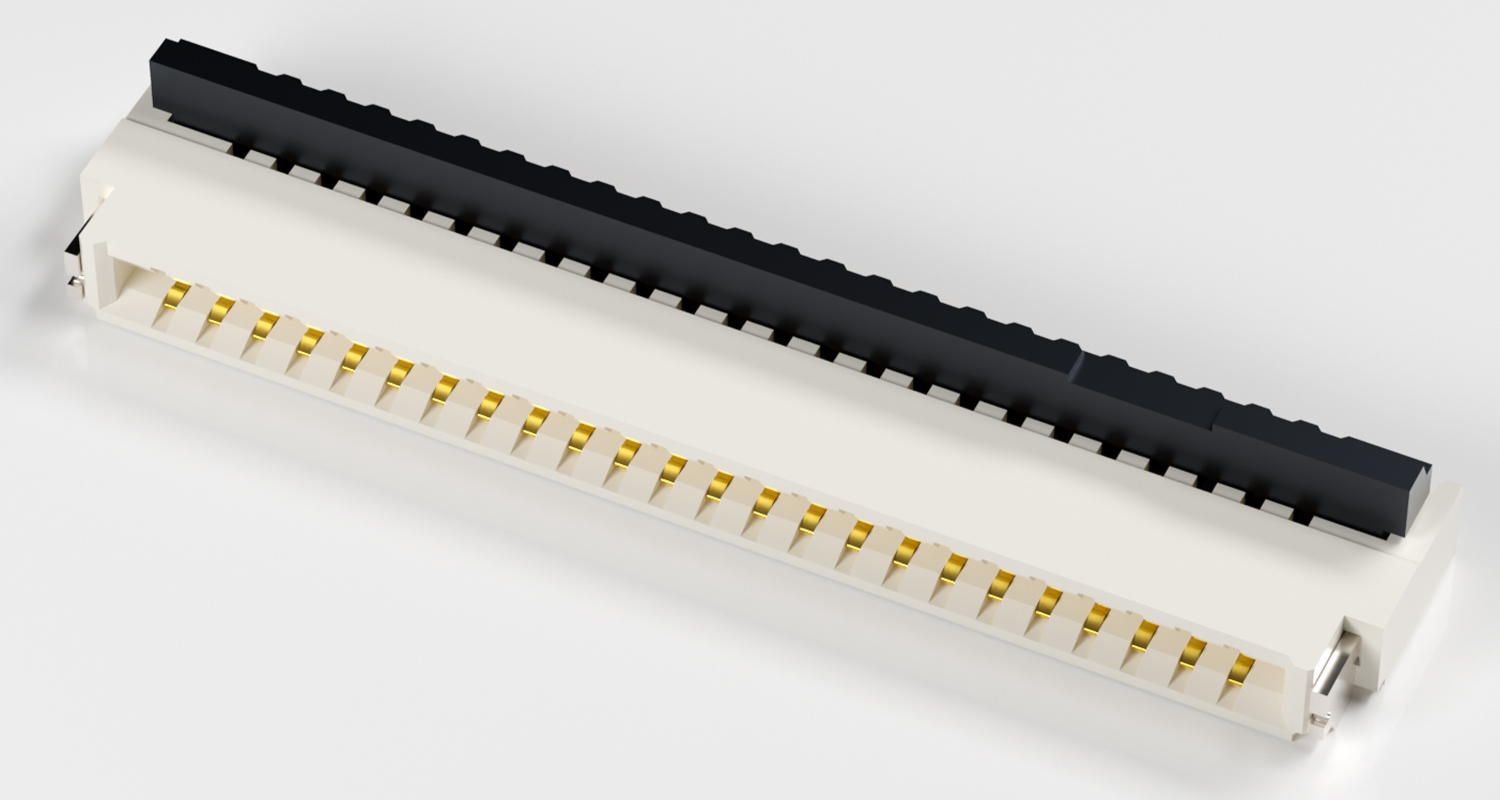

24 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

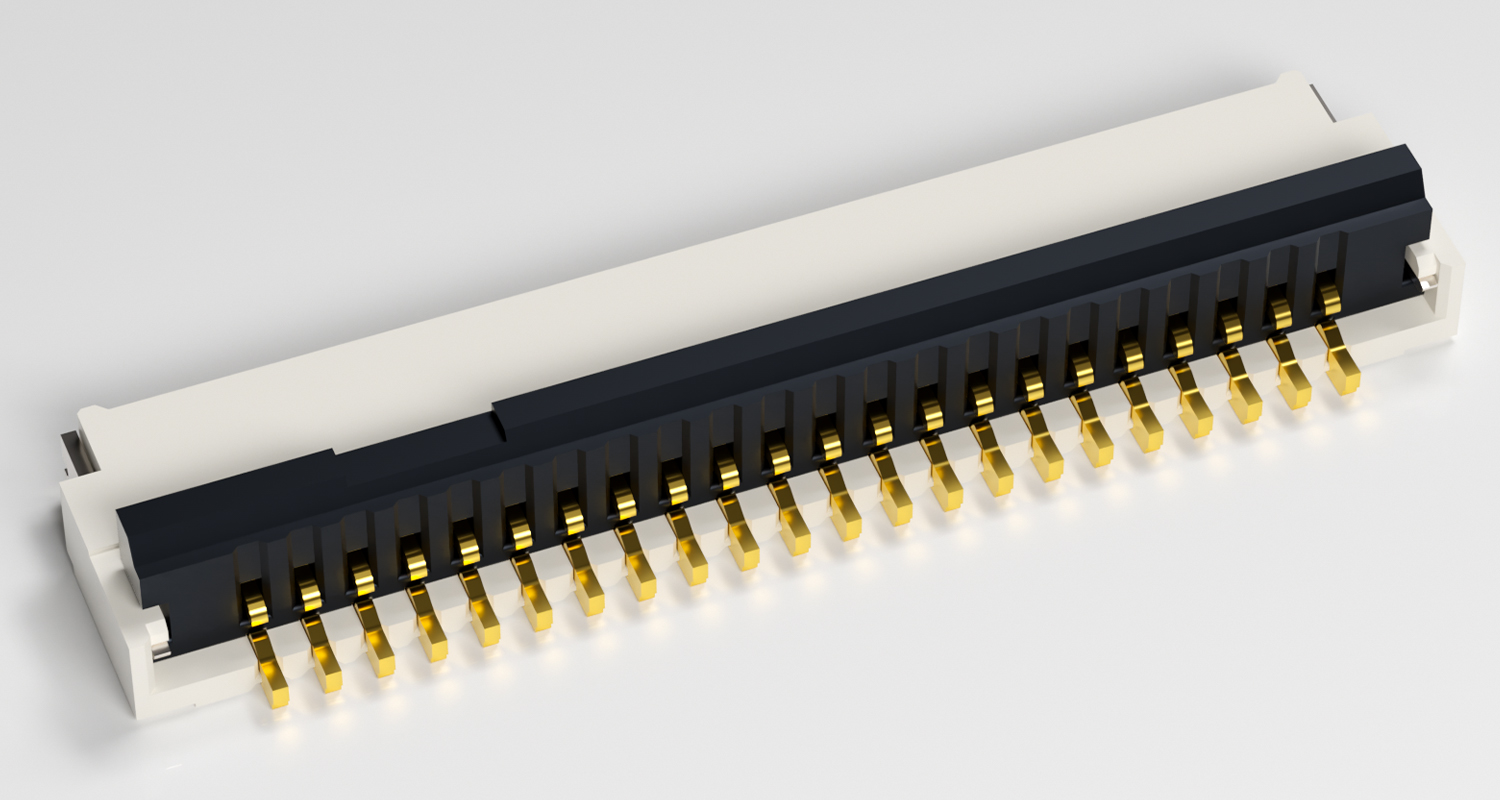

22 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

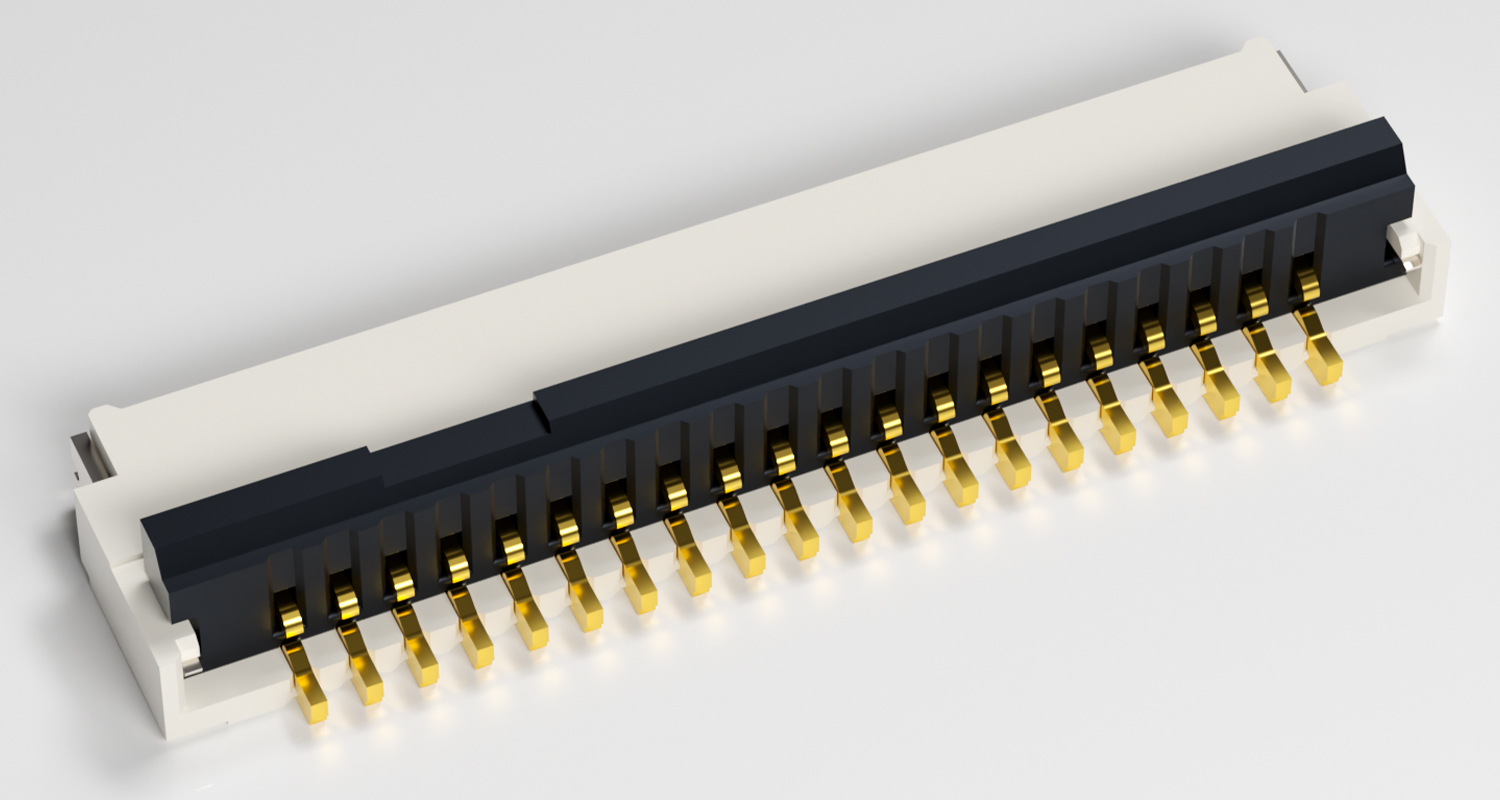

20 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

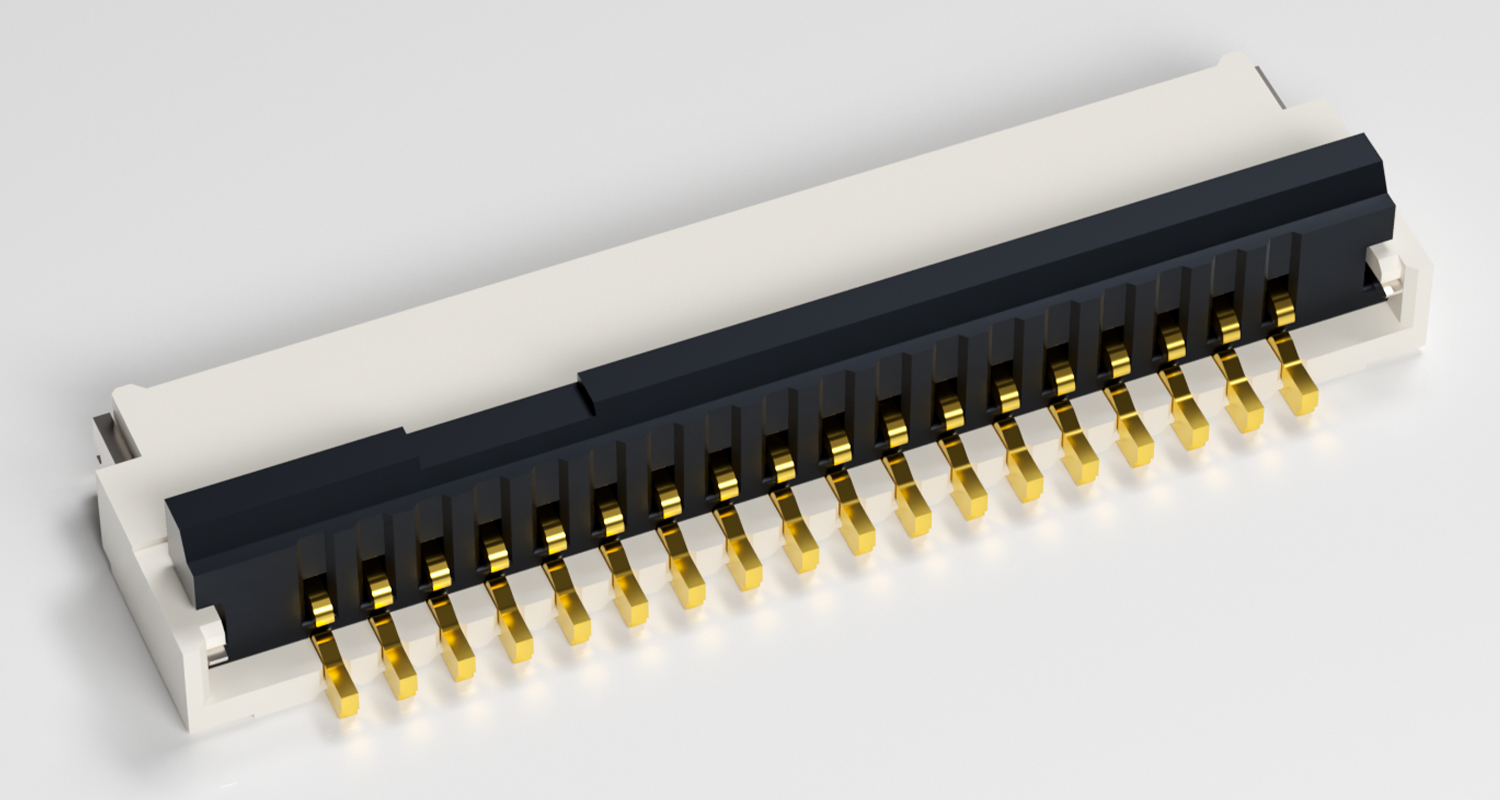

18 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

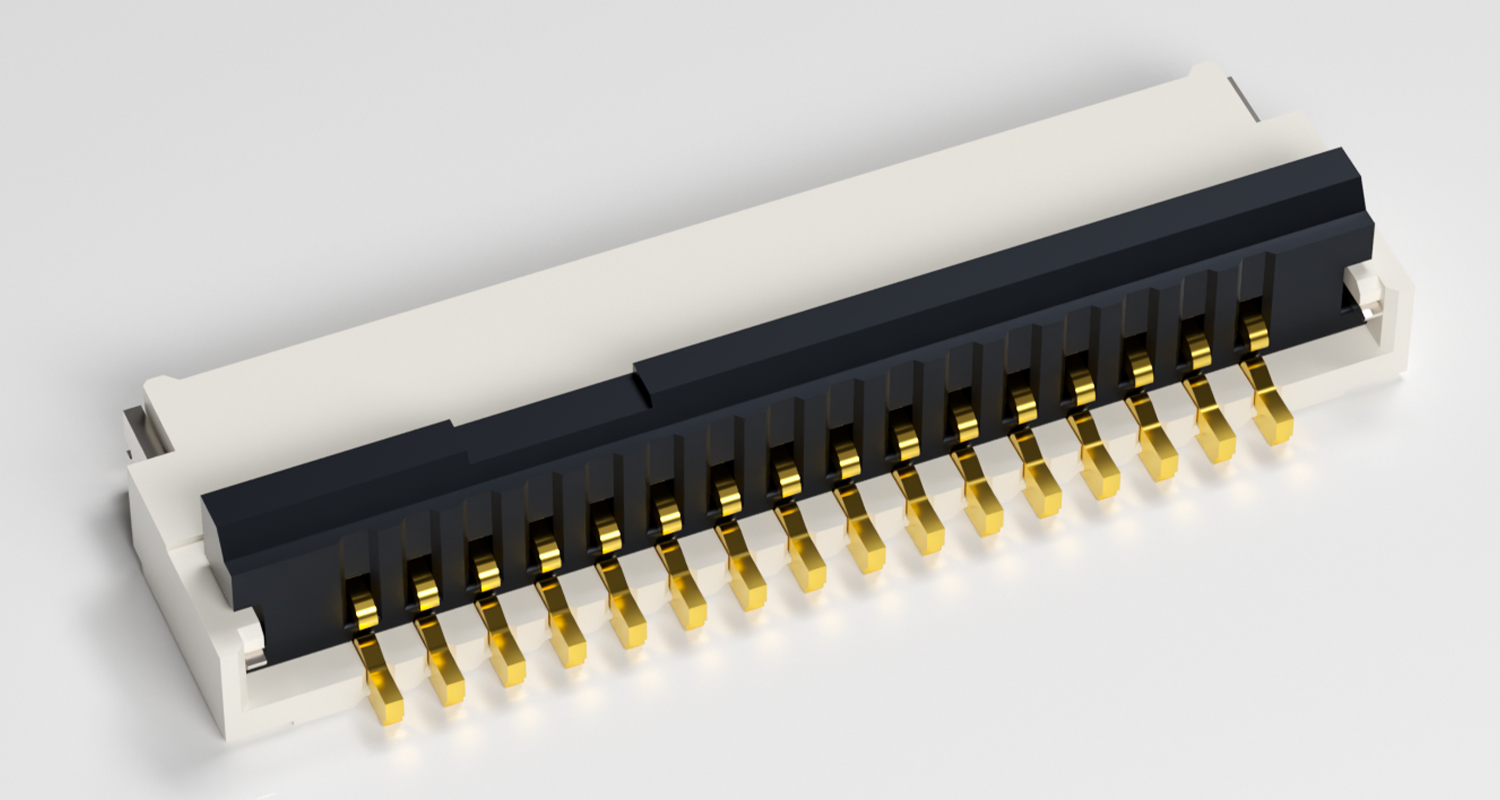

16 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

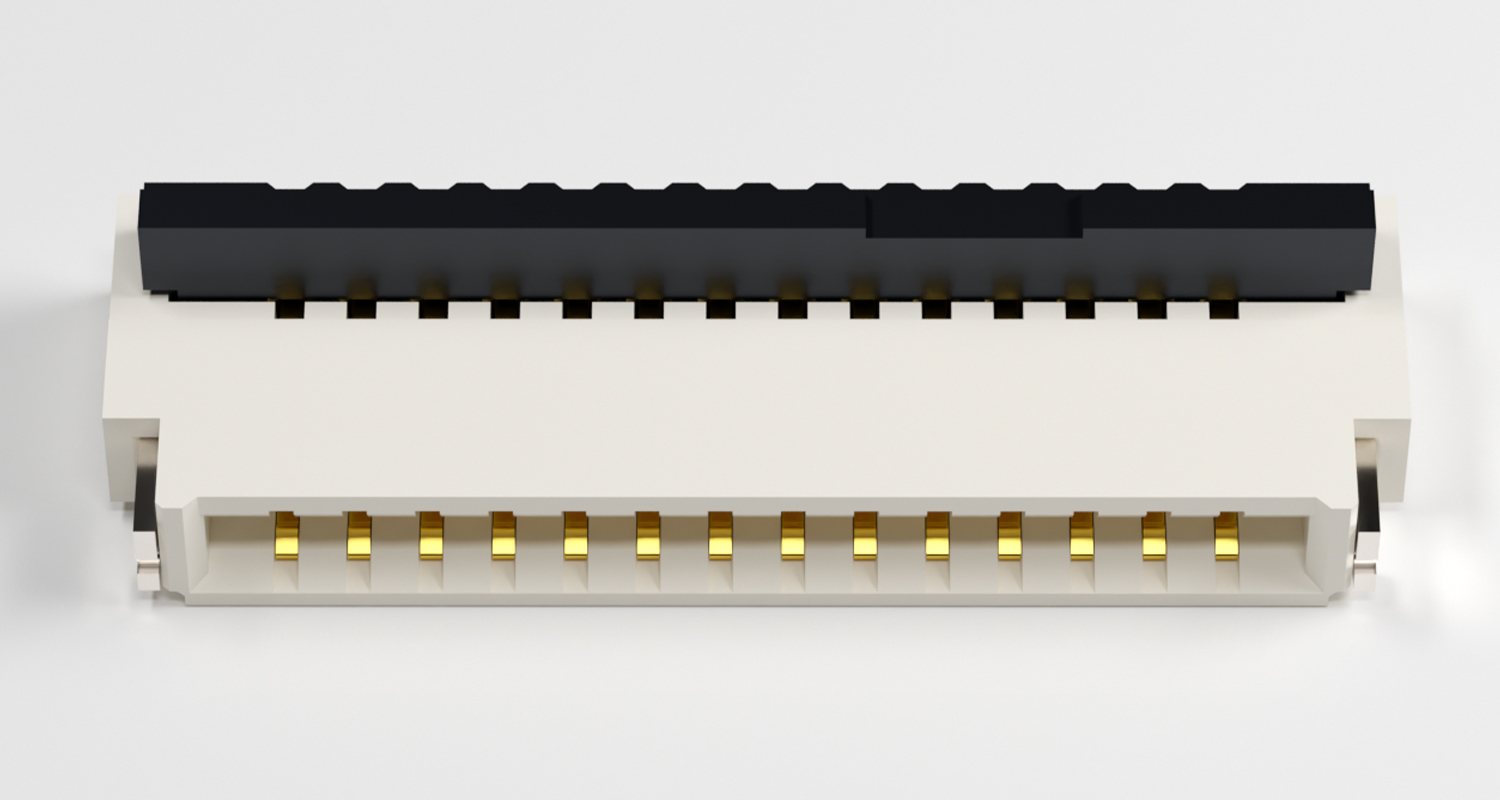

14 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

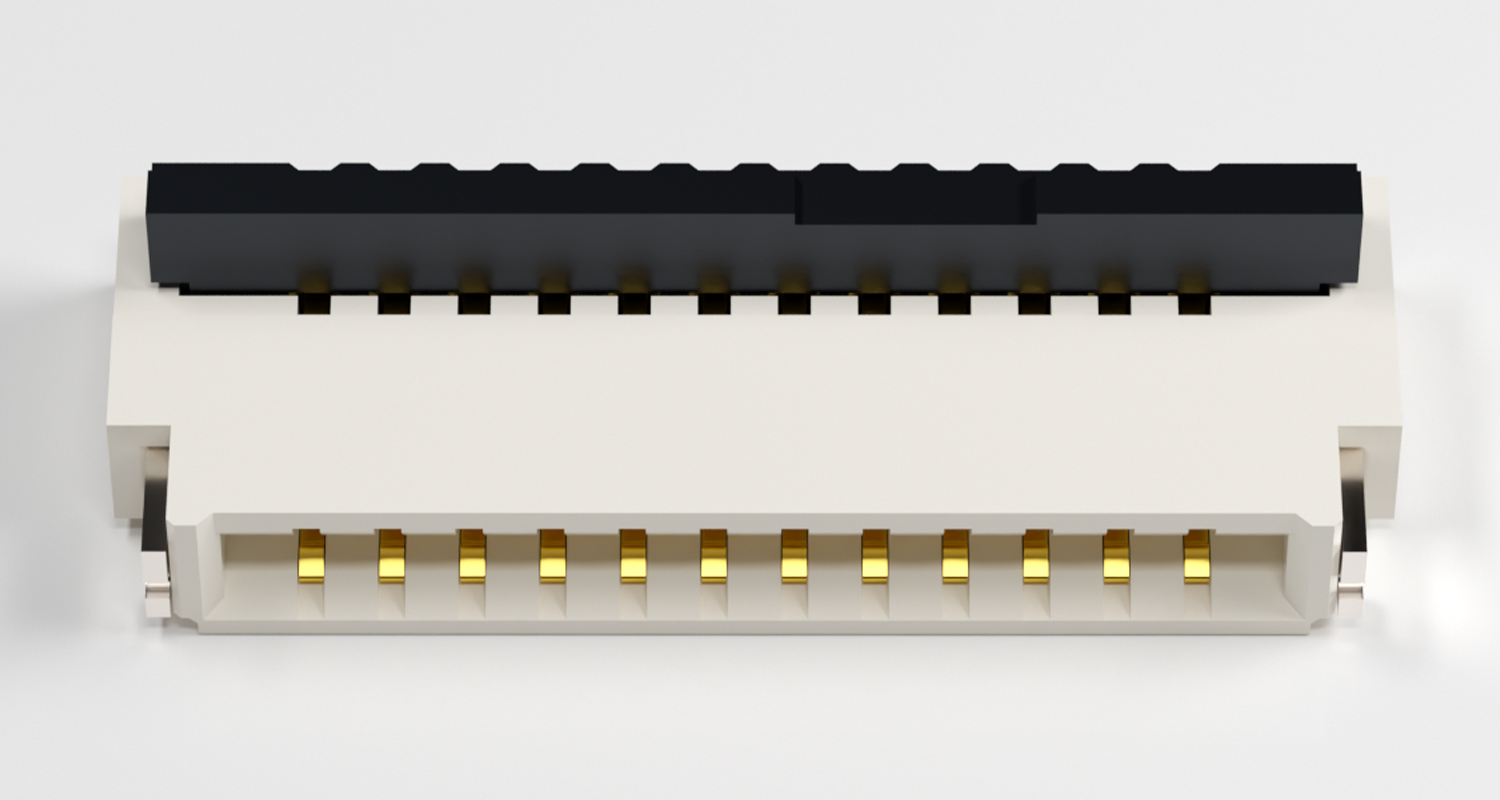

12 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

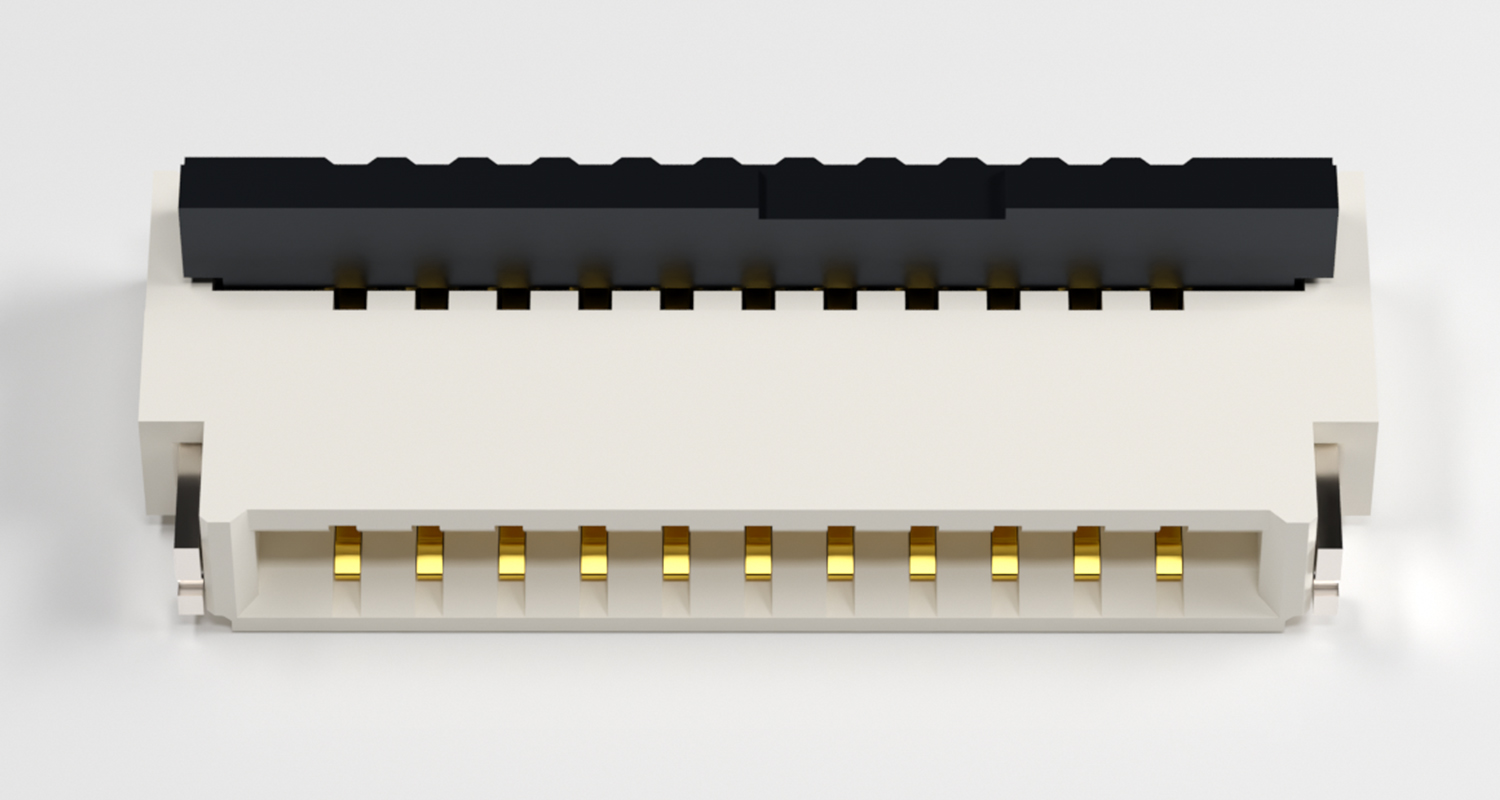

11 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

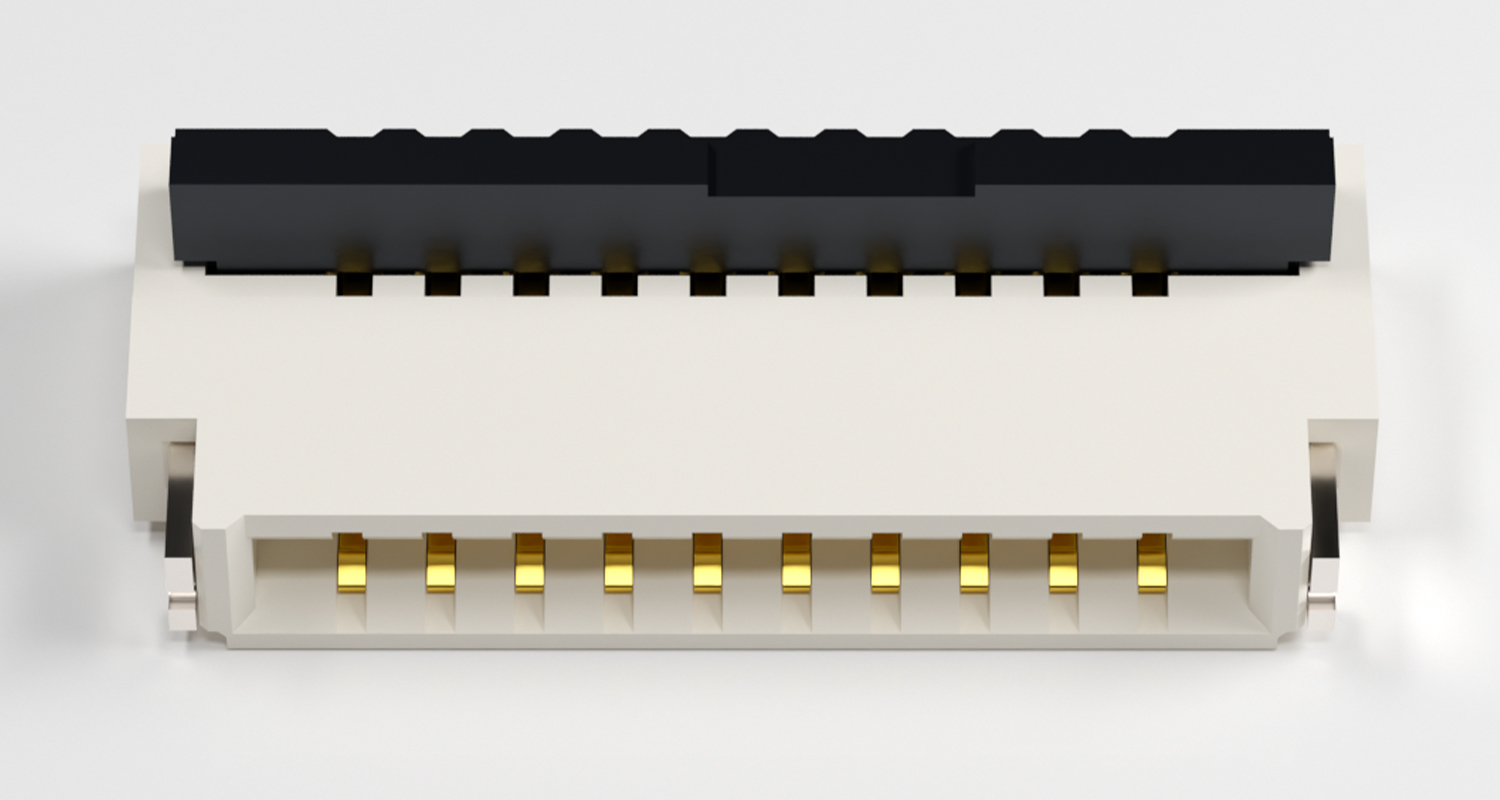

10 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

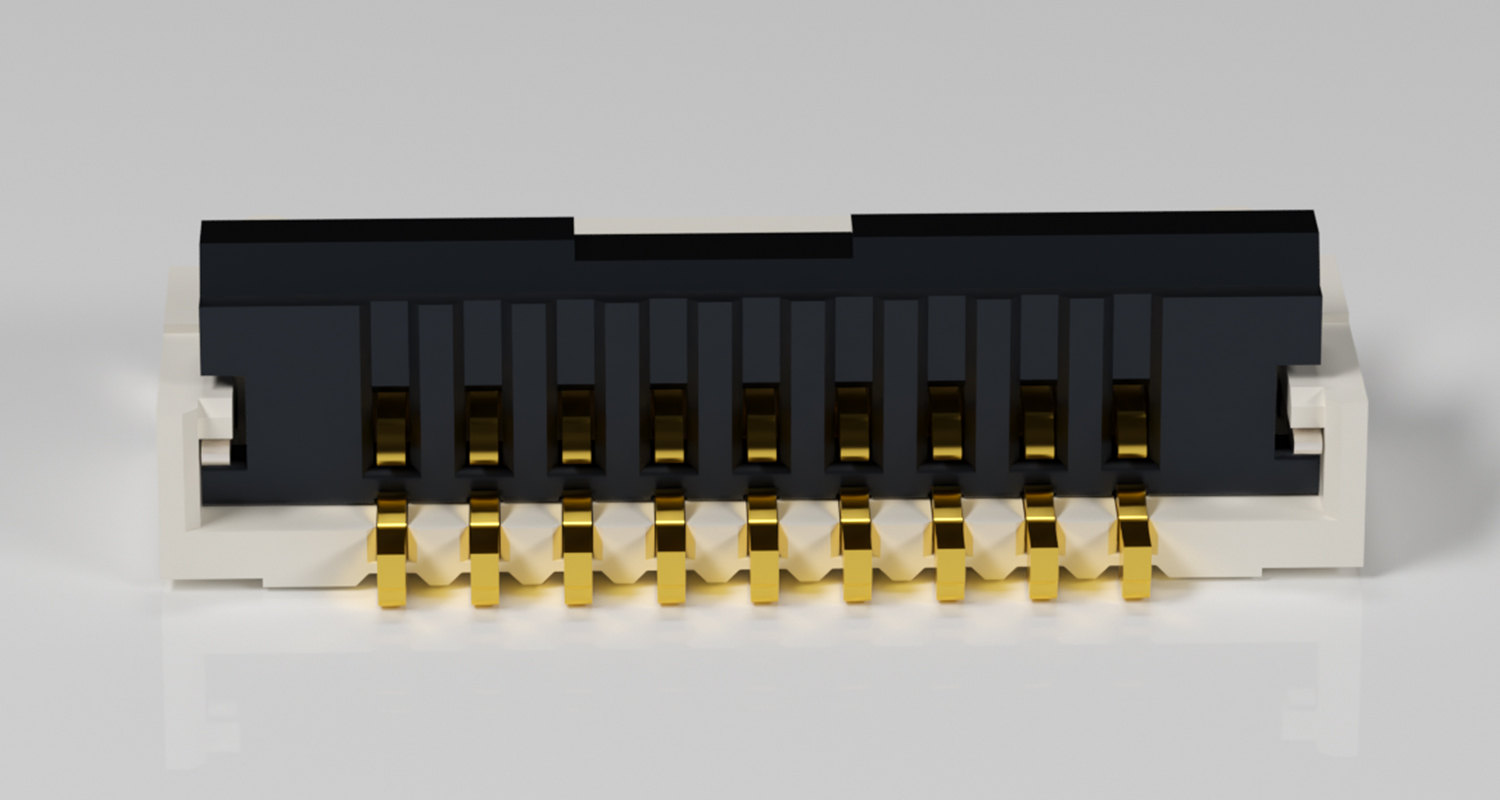

9 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

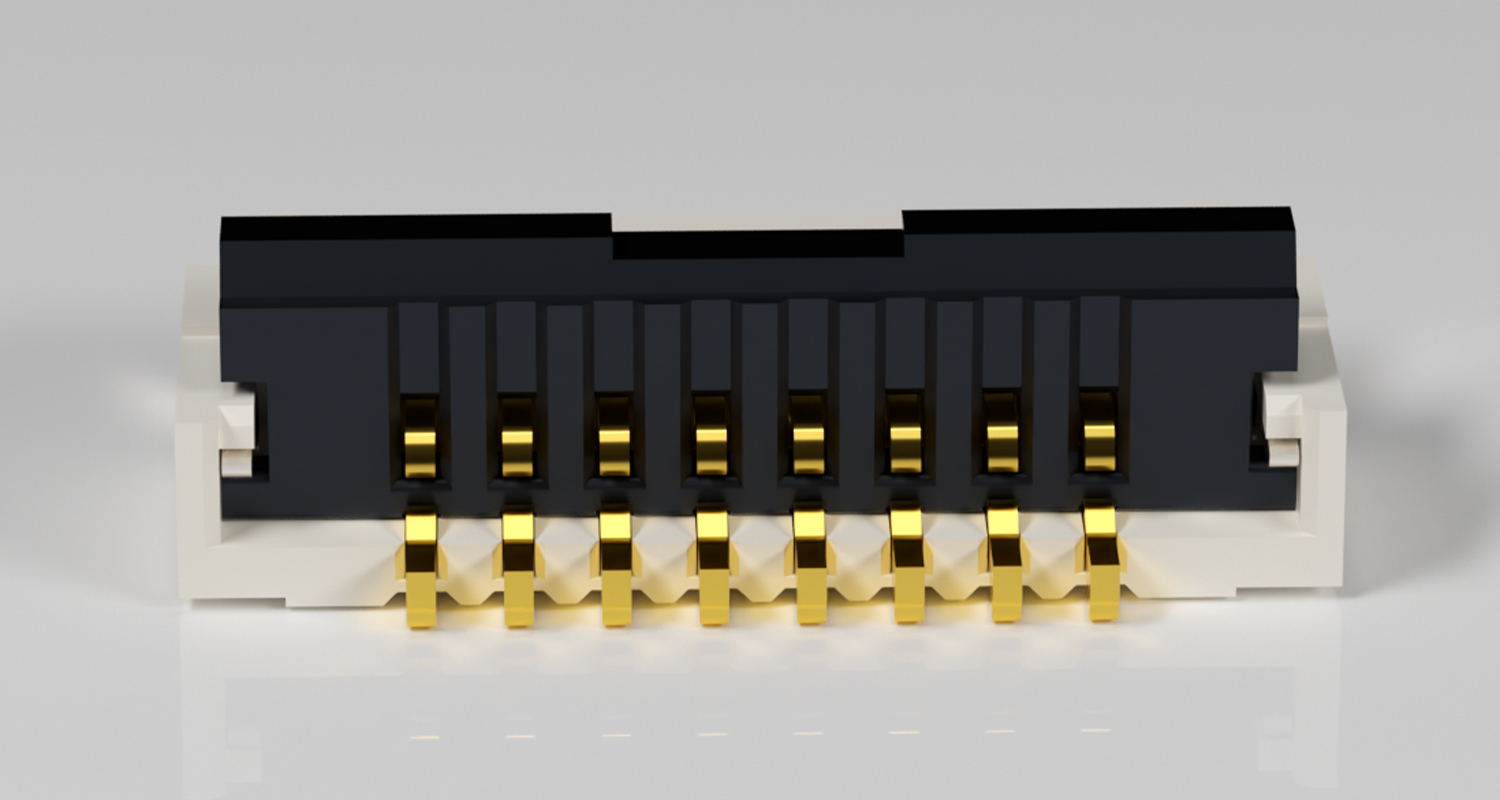

8 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

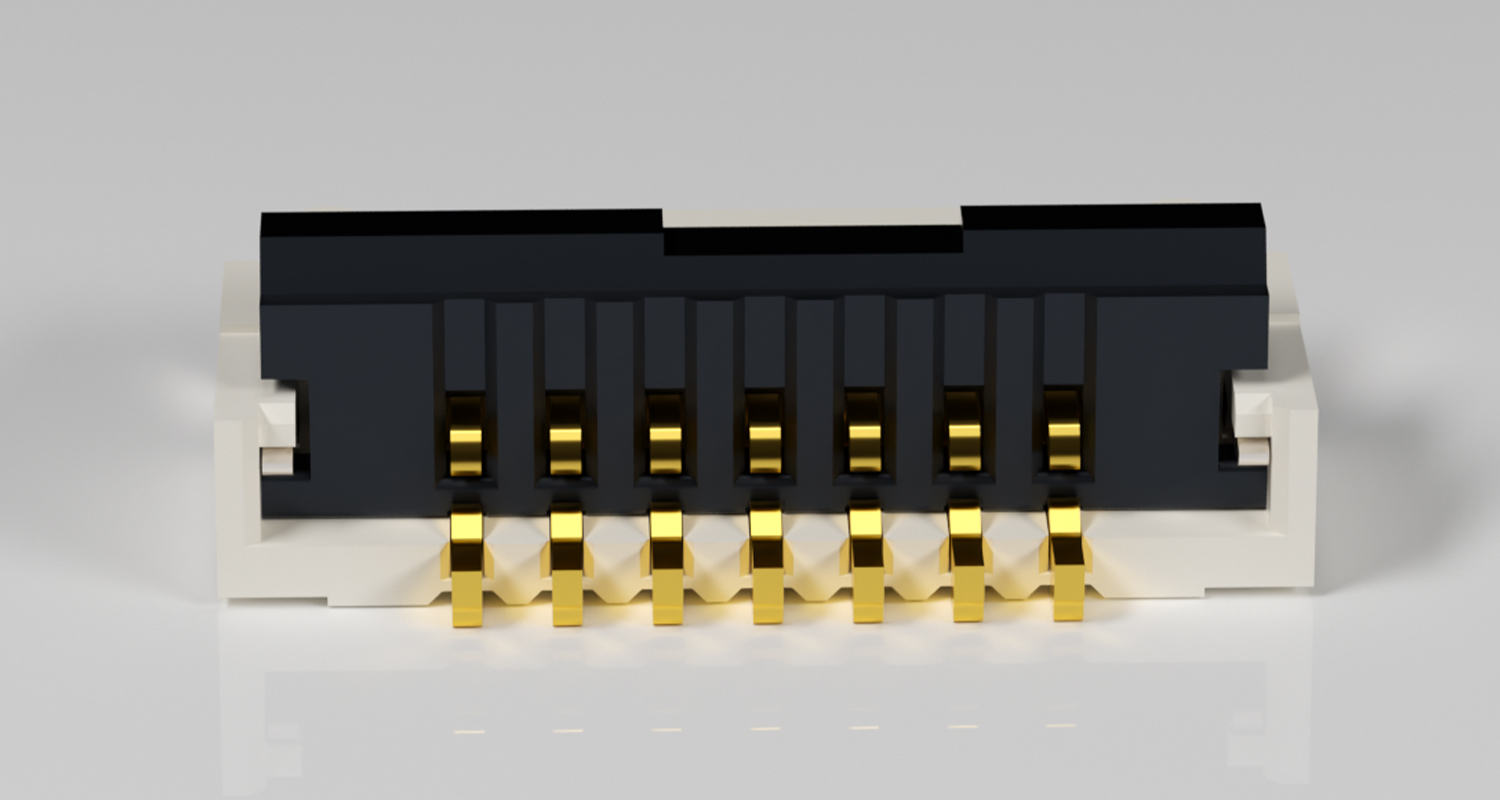

7 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

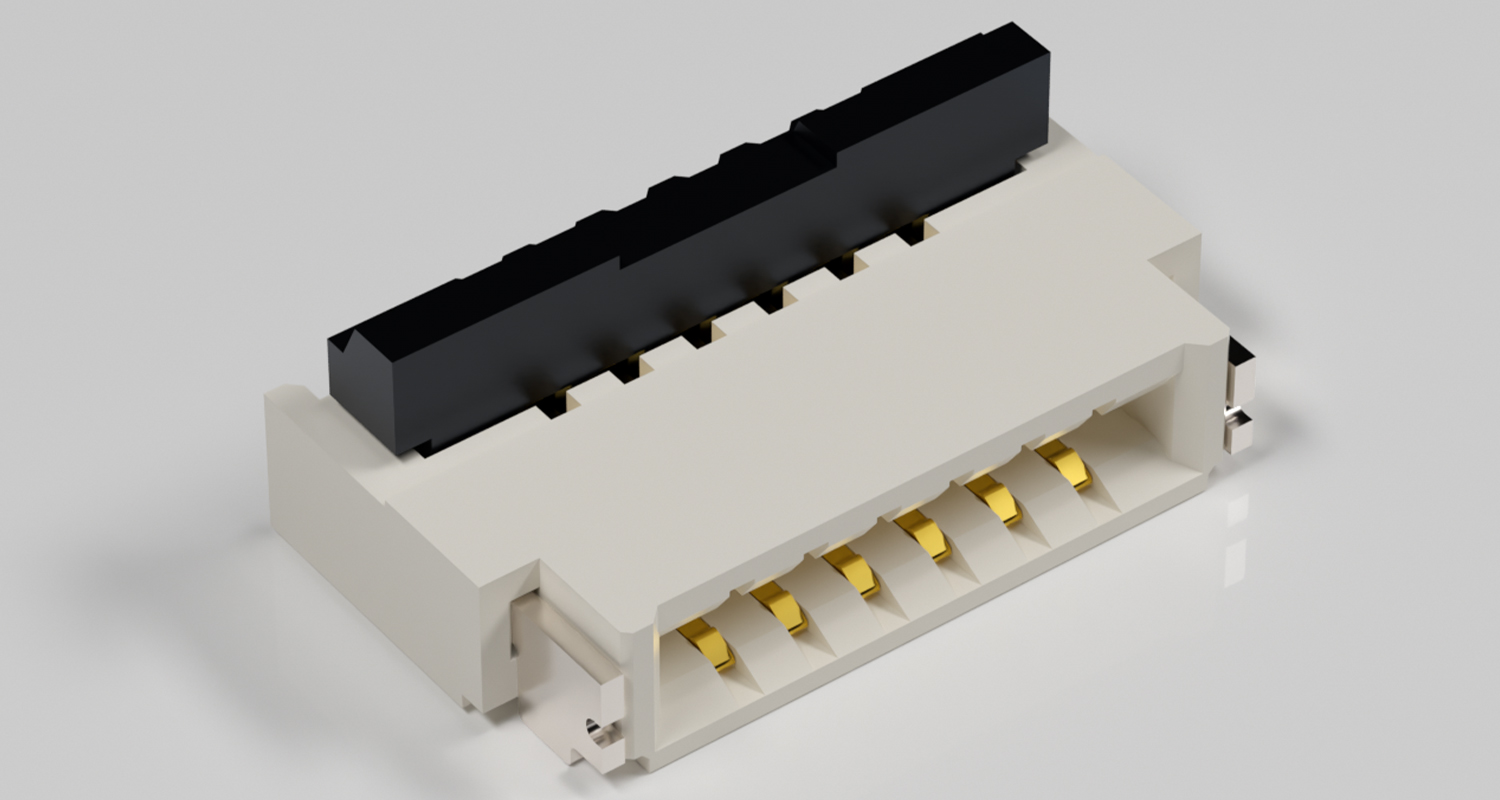

6 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

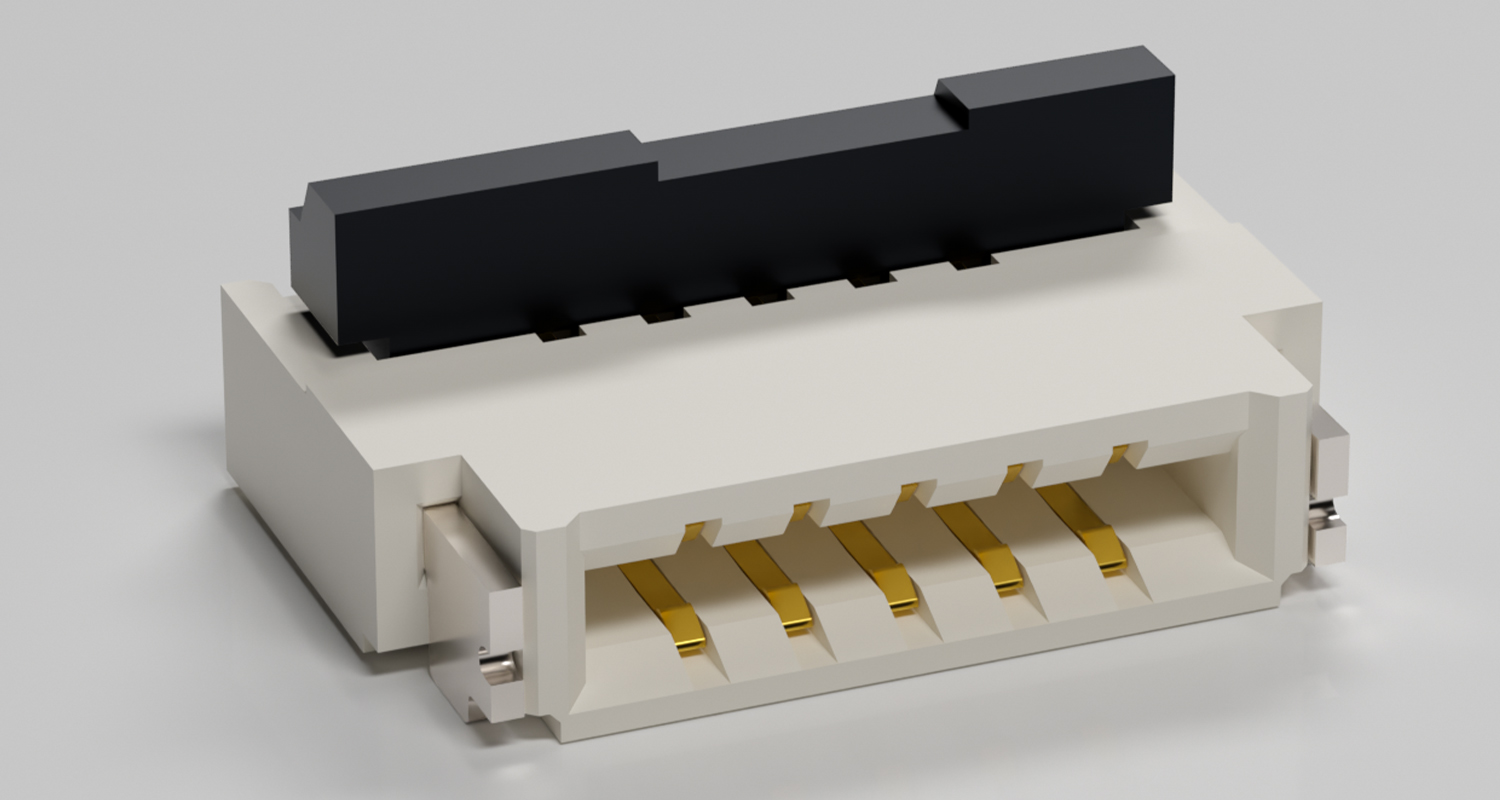

5 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
||
|
量产中 |
0.50 |
水平嵌合 |
1.0 |
3.80 |

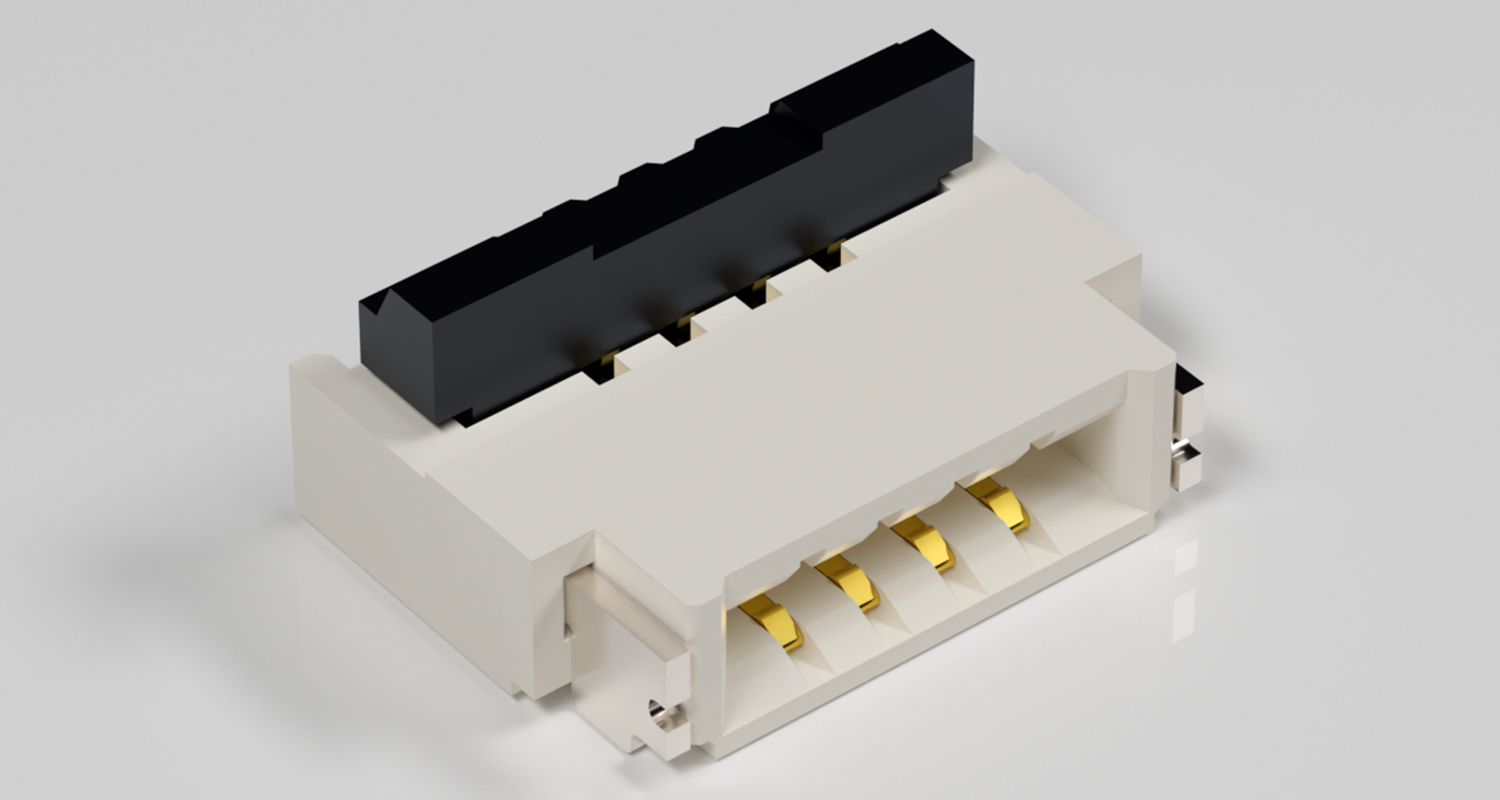

4 |
Back flip |
上下两接点 |
-55°C ~ +105°C |
10.0 Gbps |
HF81 |
产品特性
◆ 0.5mm間距，1.0mm高度的超低背，省空間式連接器。
超薄式0.5mm間距雙觸點連接器，帶上下觸點，可使用上觸點或下觸點，從而提高了產品設計的自由度。
◆ 支援高速訊號傳輸
它具有優異的阻抗特性，可實現高速傳輸。
相容可對應於eDP（ver1.3）標準、MIPI（D-PHY）標準等 的高速傳輸電氣訊號。
◆ SLD執行器在開啟狀態下交貨
在SLD執行器開啟狀態下交貨是指在工作前不需要開啟執行機構。
◆ FPC/FFC排線易於插入
產品外殼的開口處的錐形導軌便於插入 FPC/FFC。
◆ 適用於厚度0.3mm的FPC/FFC排線
支援厚度為0.3mm的FPC/FFC排線，這是0.5mm間距連接器的標準厚度。
(加強板的適度剛性可防止 FPC 變形，從而避免在插入和連接時出現問題）。
◆ 不需要在連接器底部設置圖案禁止區域。
連接器底面以樹脂覆蓋，以避免端子外露。因此電路板圖案佈線不受任何限制。
這使得電路板設計更加自由。
◆ 符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆ 產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷5000件，但也有每卷500件的樣機產品。
超薄式0.5mm間距雙觸點連接器，帶上下觸點，可使用上觸點或下觸點，從而提高了產品設計的自由度。
◆ 支援高速訊號傳輸
它具有優異的阻抗特性，可實現高速傳輸。
相容可對應於eDP（ver1.3）標準、MIPI（D-PHY）標準等 的高速傳輸電氣訊號。
◆ SLD執行器在開啟狀態下交貨
在SLD執行器開啟狀態下交貨是指在工作前不需要開啟執行機構。
◆ FPC/FFC排線易於插入
產品外殼的開口處的錐形導軌便於插入 FPC/FFC。
◆ 適用於厚度0.3mm的FPC/FFC排線
支援厚度為0.3mm的FPC/FFC排線，這是0.5mm間距連接器的標準厚度。
(加強板的適度剛性可防止 FPC 變形，從而避免在插入和連接時出現問題）。
◆ 不需要在連接器底部設置圖案禁止區域。
連接器底面以樹脂覆蓋，以避免端子外露。因此電路板圖案佈線不受任何限制。
這使得電路板設計更加自由。
◆ 符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆ 產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷5000件，但也有每卷500件的樣機產品。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
