0.5mm間距

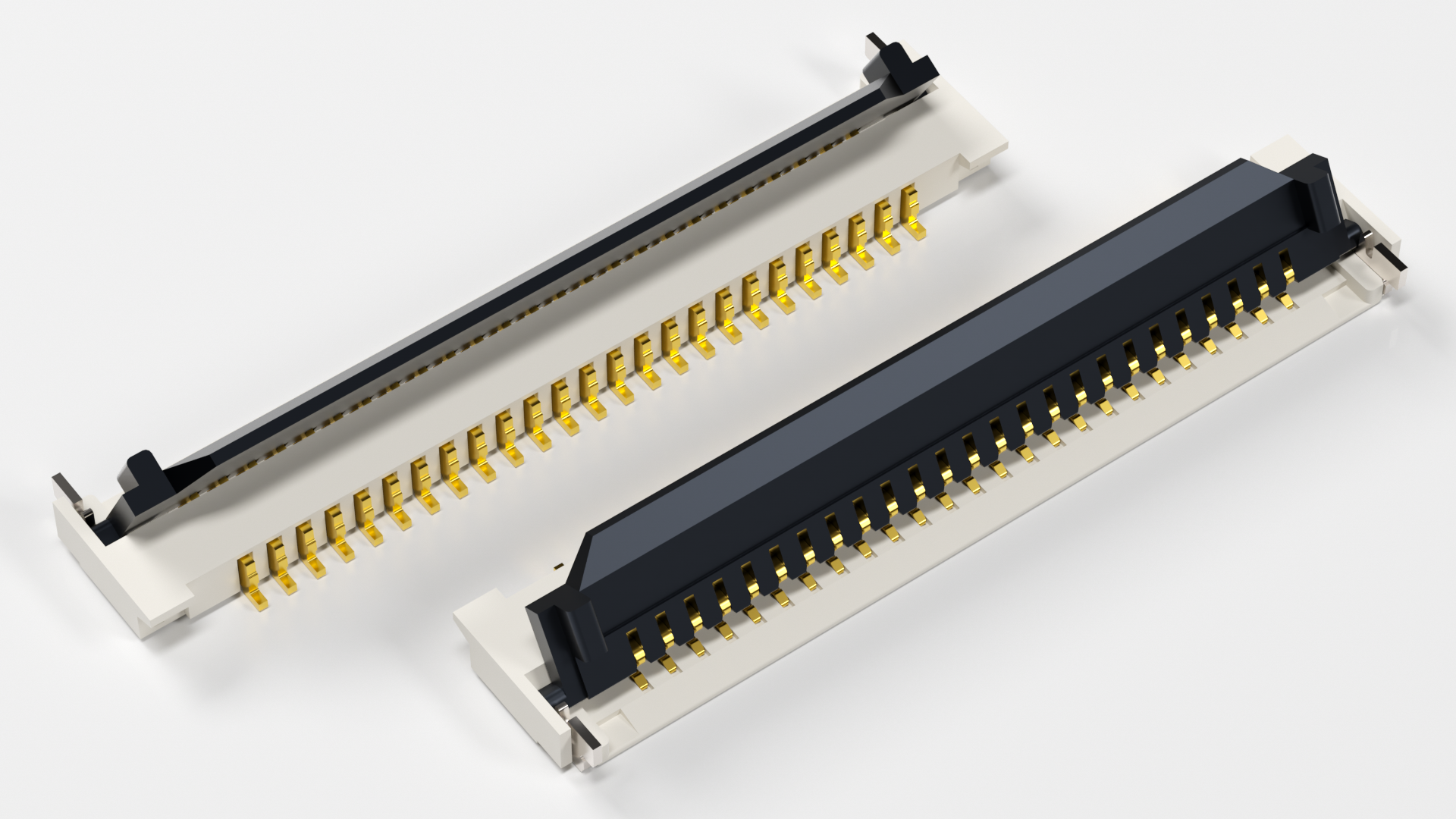

HF82系列
HF82系列產品提高了堅固性，可以避免安裝時因操作失誤而導致連接器損壞。旋轉一鍵式零插入力機構並且觸感清晰帶有咔噠聲的組裝。間距0.5mm、下接觸前鎖扣型、高度0.95mm。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
4,5,6,7,8,9,10,11,12, 13,14,15,16,18,20,21,22,24, 25,26,27,30,34,36,40 |
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
3.75mm |
本體高度 |
0.95mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.5A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
|
接觸阻抗 |
50mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.3mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
4000 PCS |
4,5,6,7,8,9,10,11,12,
13,14,15,16,18,20,21,22,24,
25,26,27,30,34,36,40
產品訂單編碼規則：HF82-XXS-0.5SH-XX
①系列名称
②系列编号
③端子接点形式
④产品芯数
⑤接触间距
⑥端子形状
⑦产品包装规格
HF
82
无：标准型 H：省空间型
0.5mm
SH：SMT卧式贴装型
(50): 标准产品（每包 5,000 个） (99): 每包 500 个
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

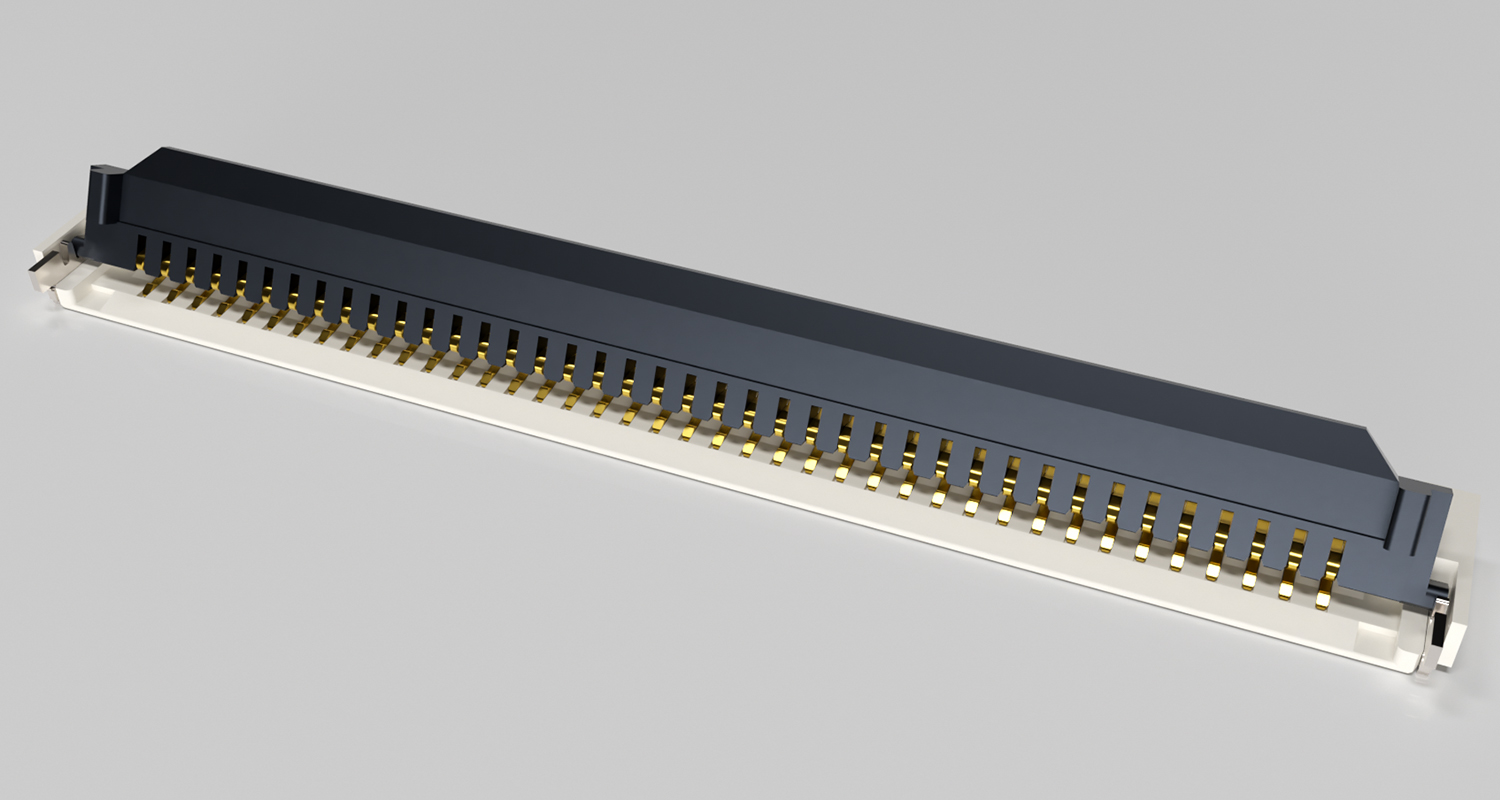

40 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

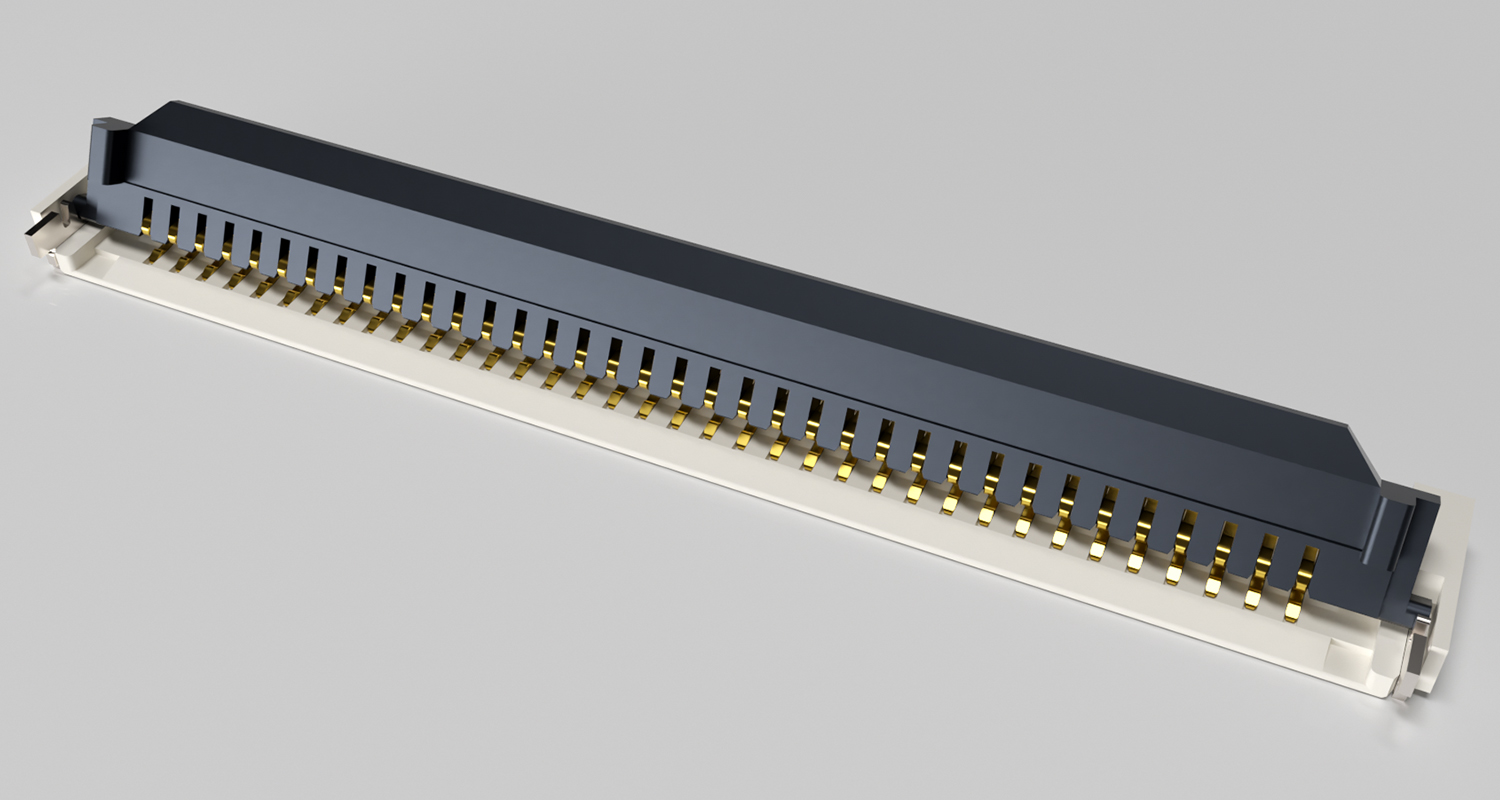

36 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

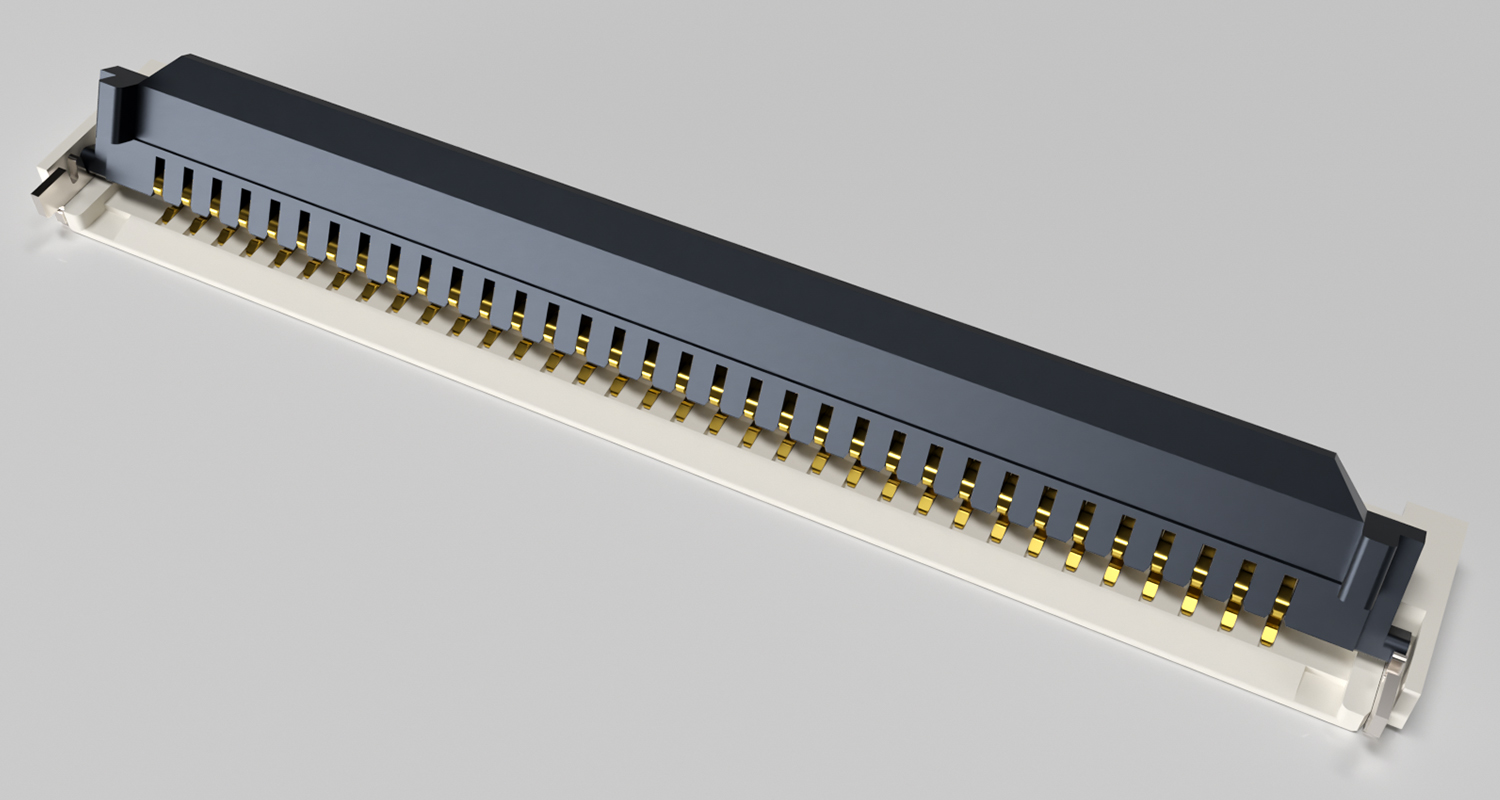

34 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|

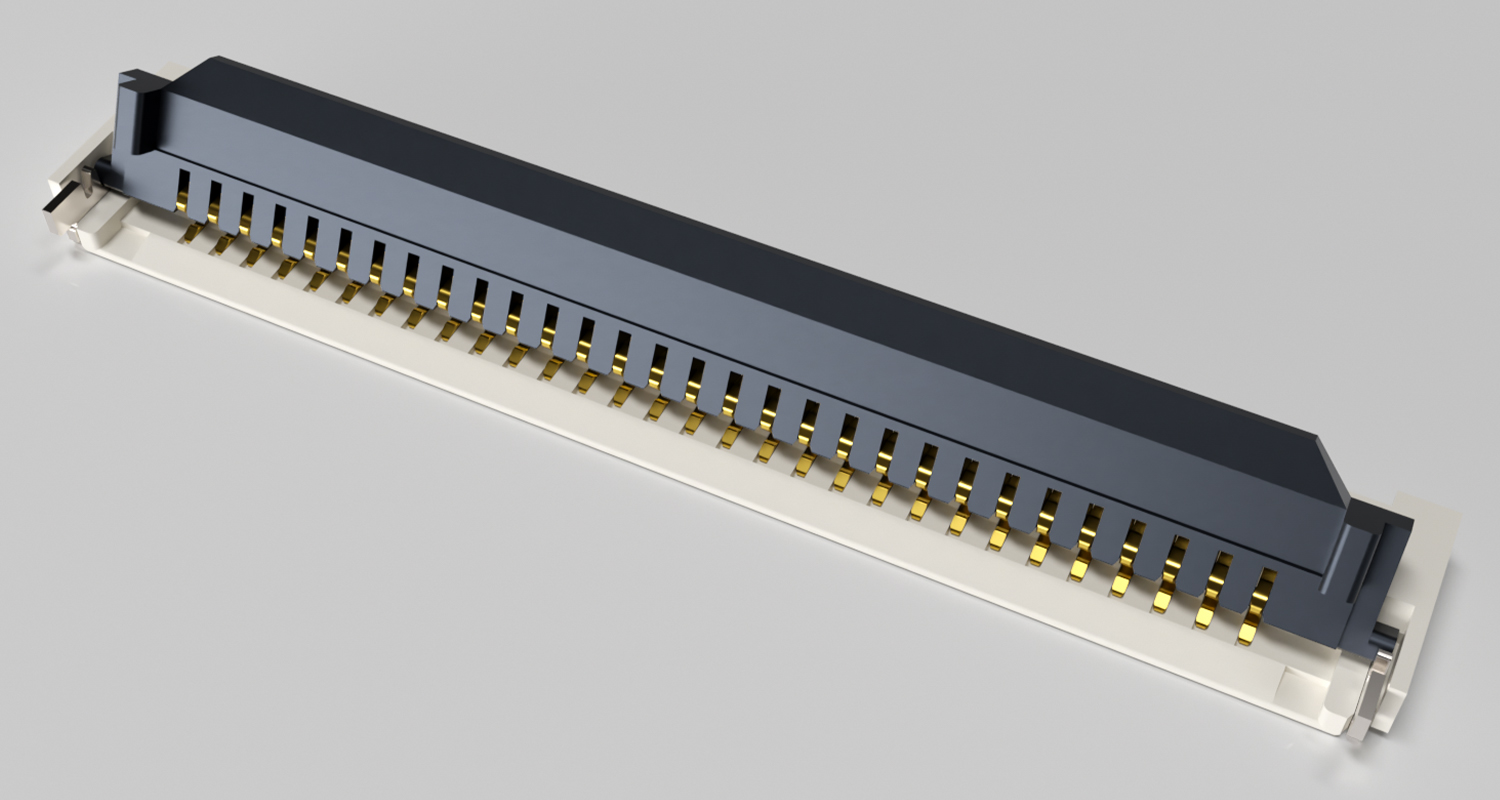

量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |
30 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

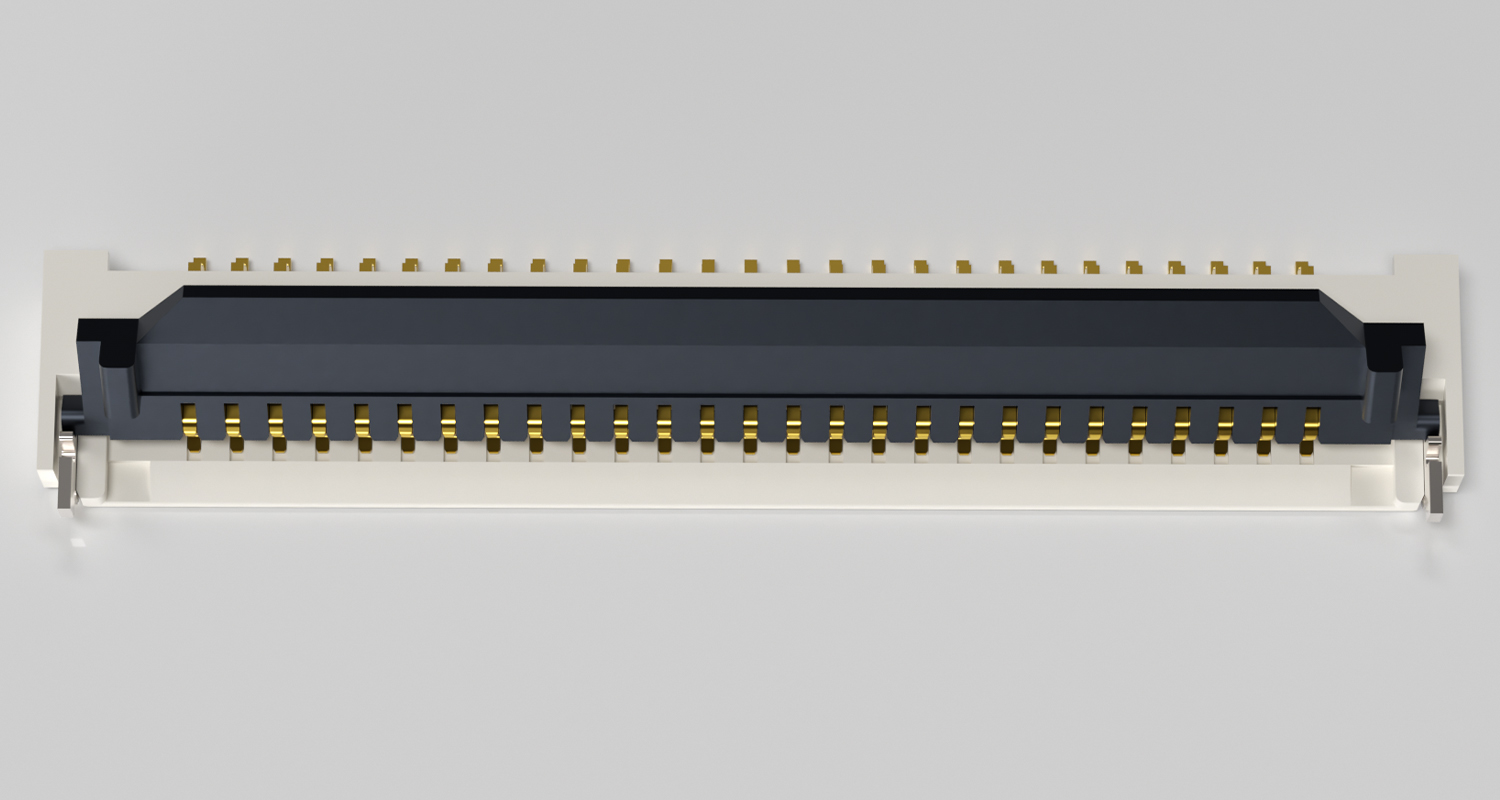

27 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

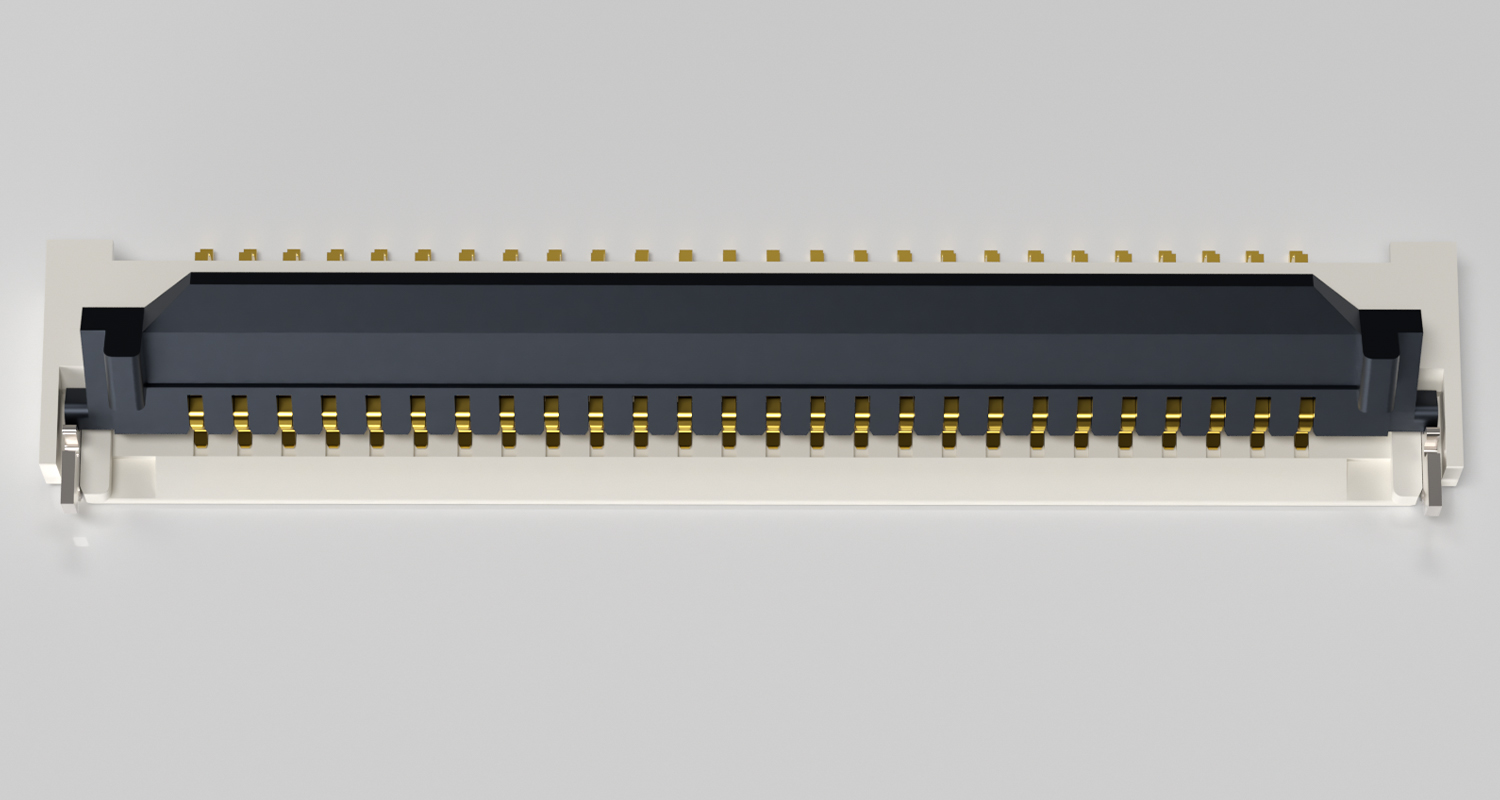

26 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

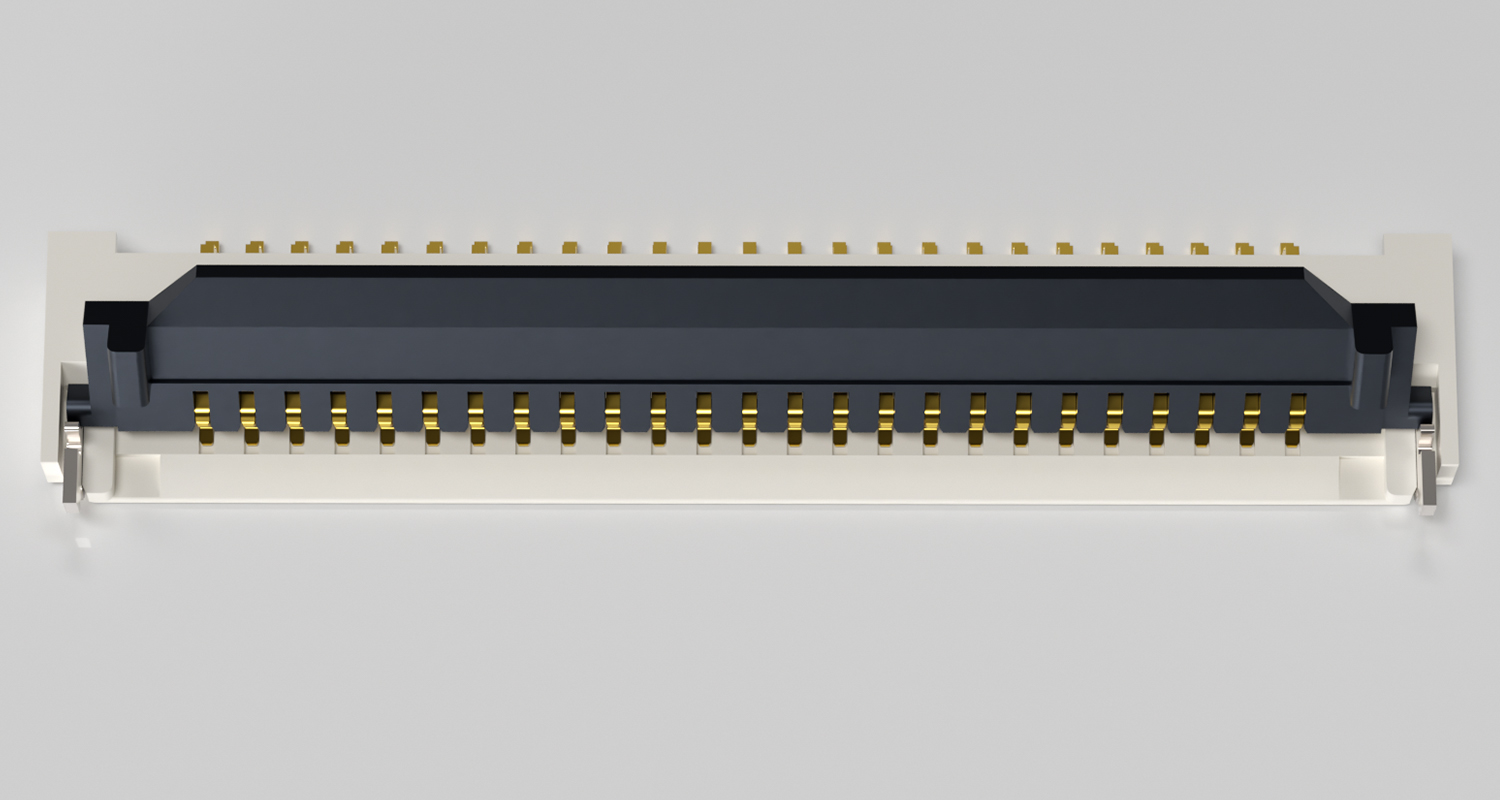

25 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

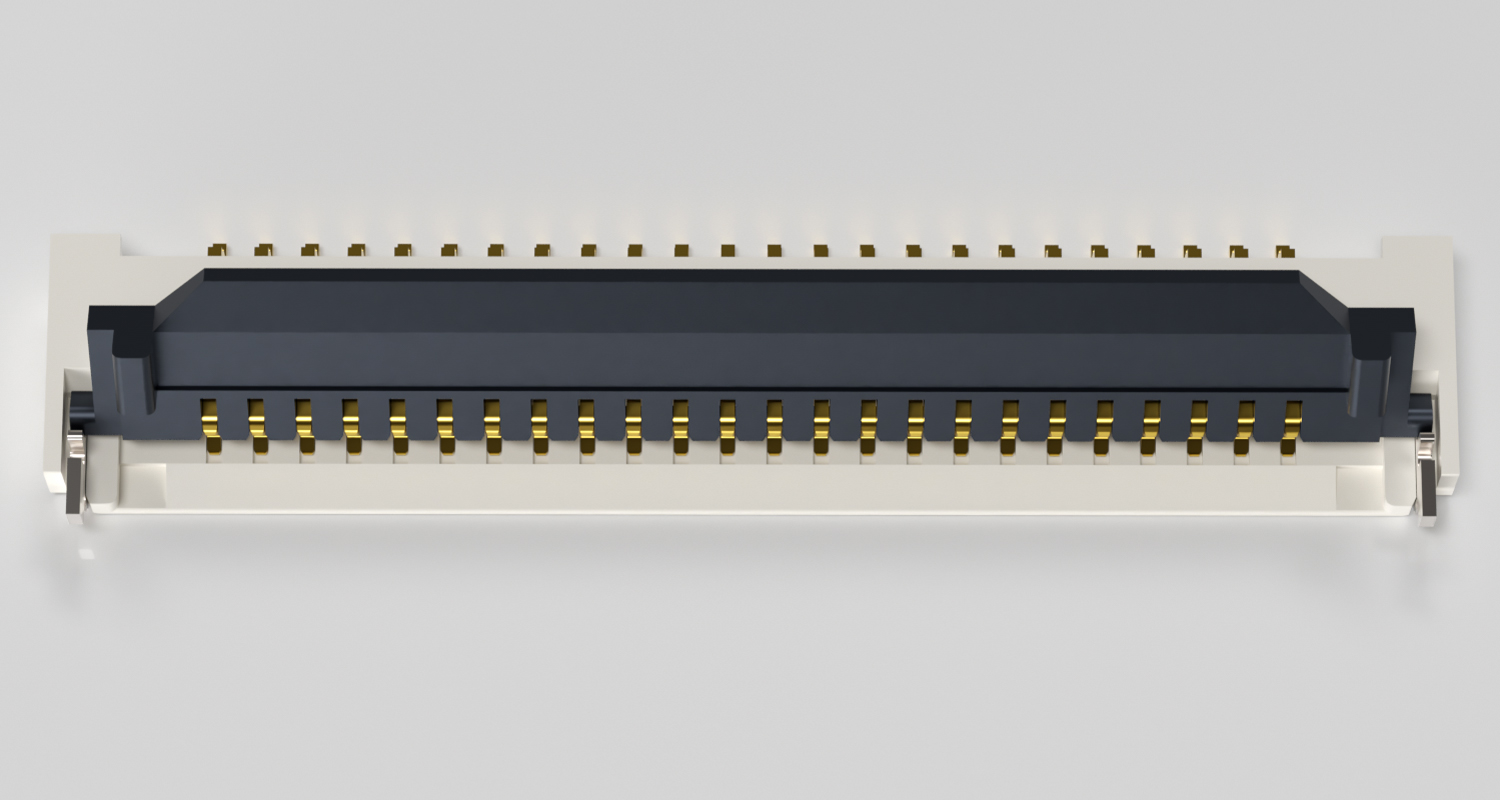

24 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|

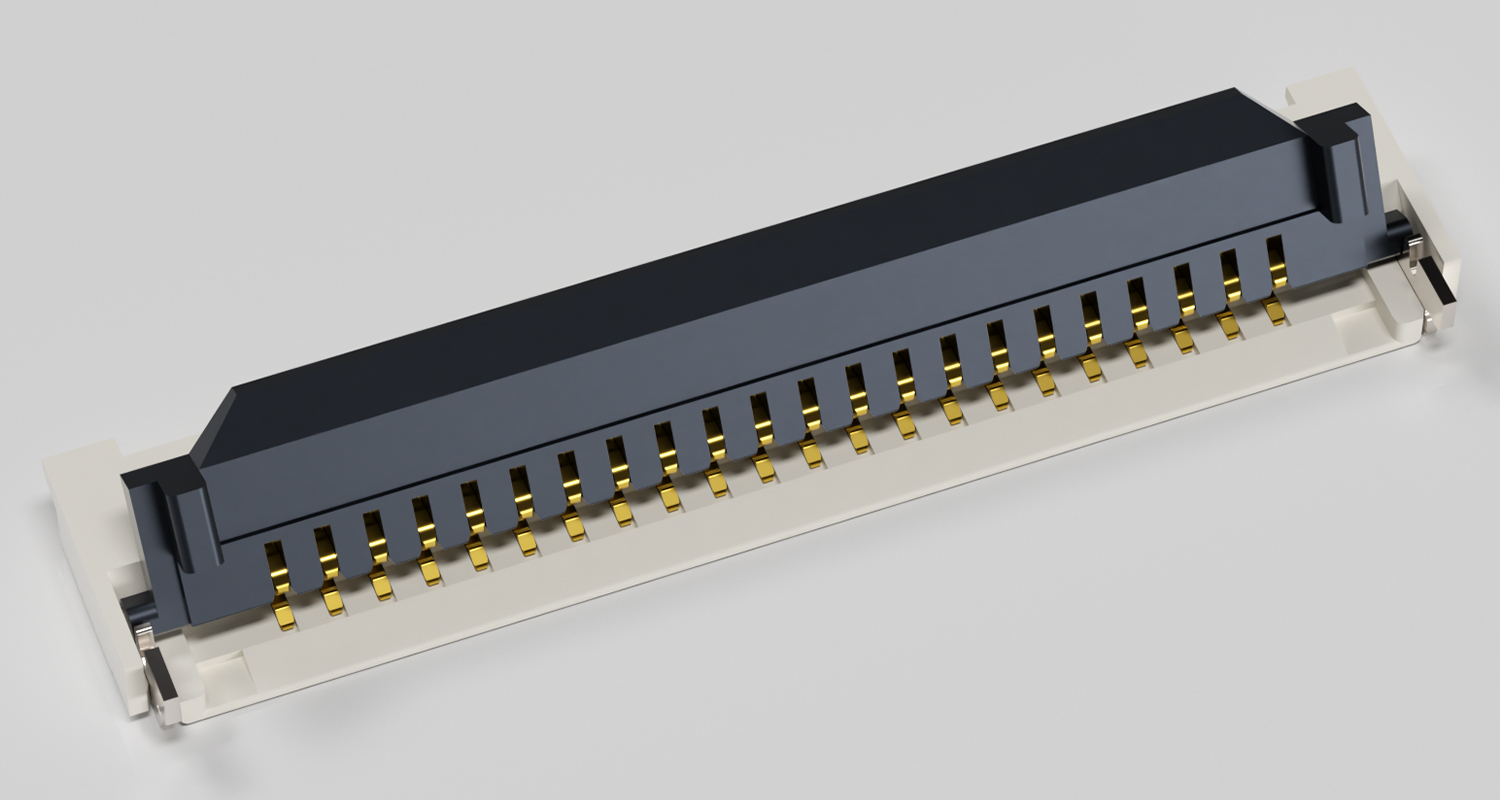

量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |
22 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

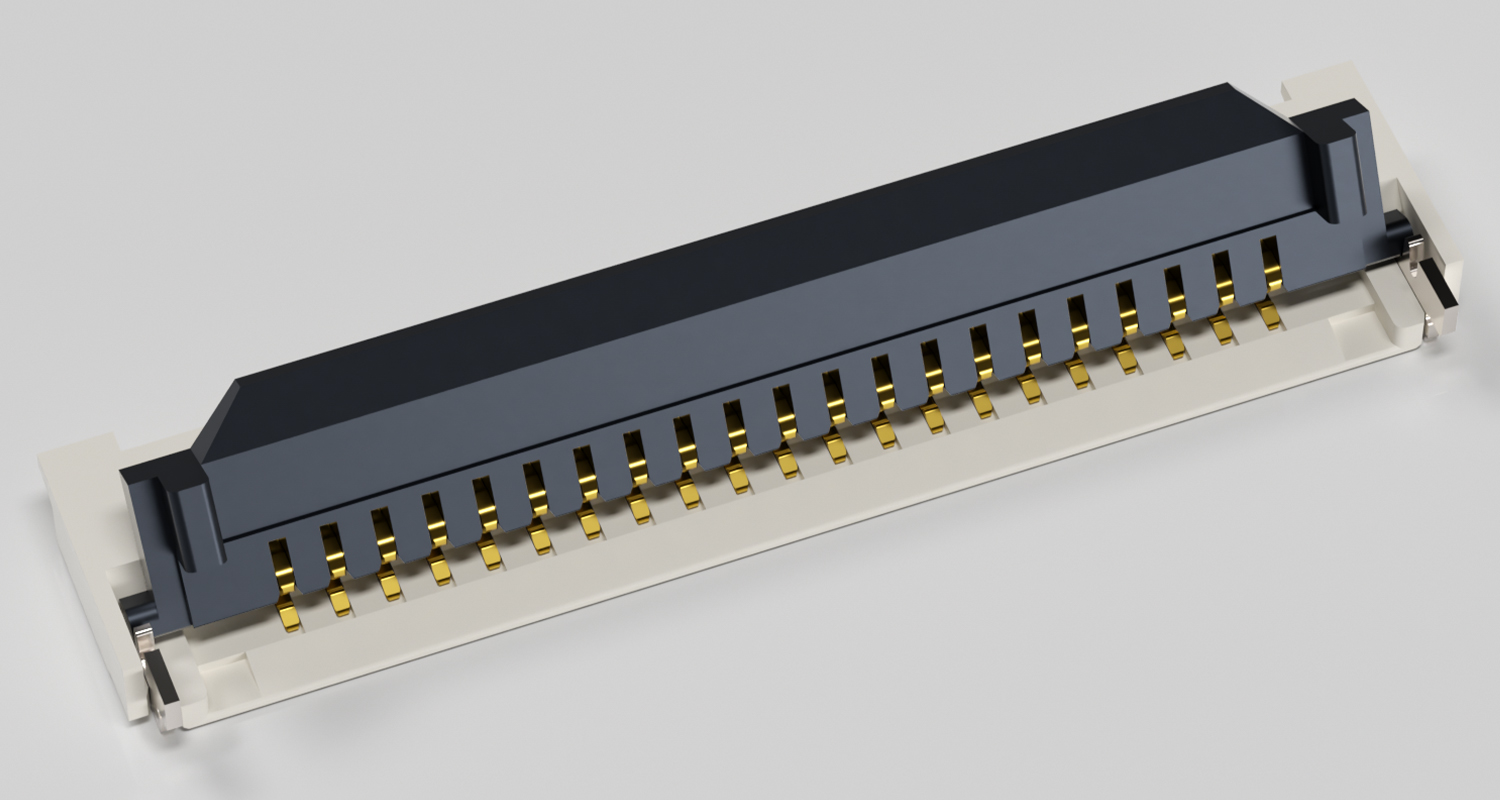

21 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

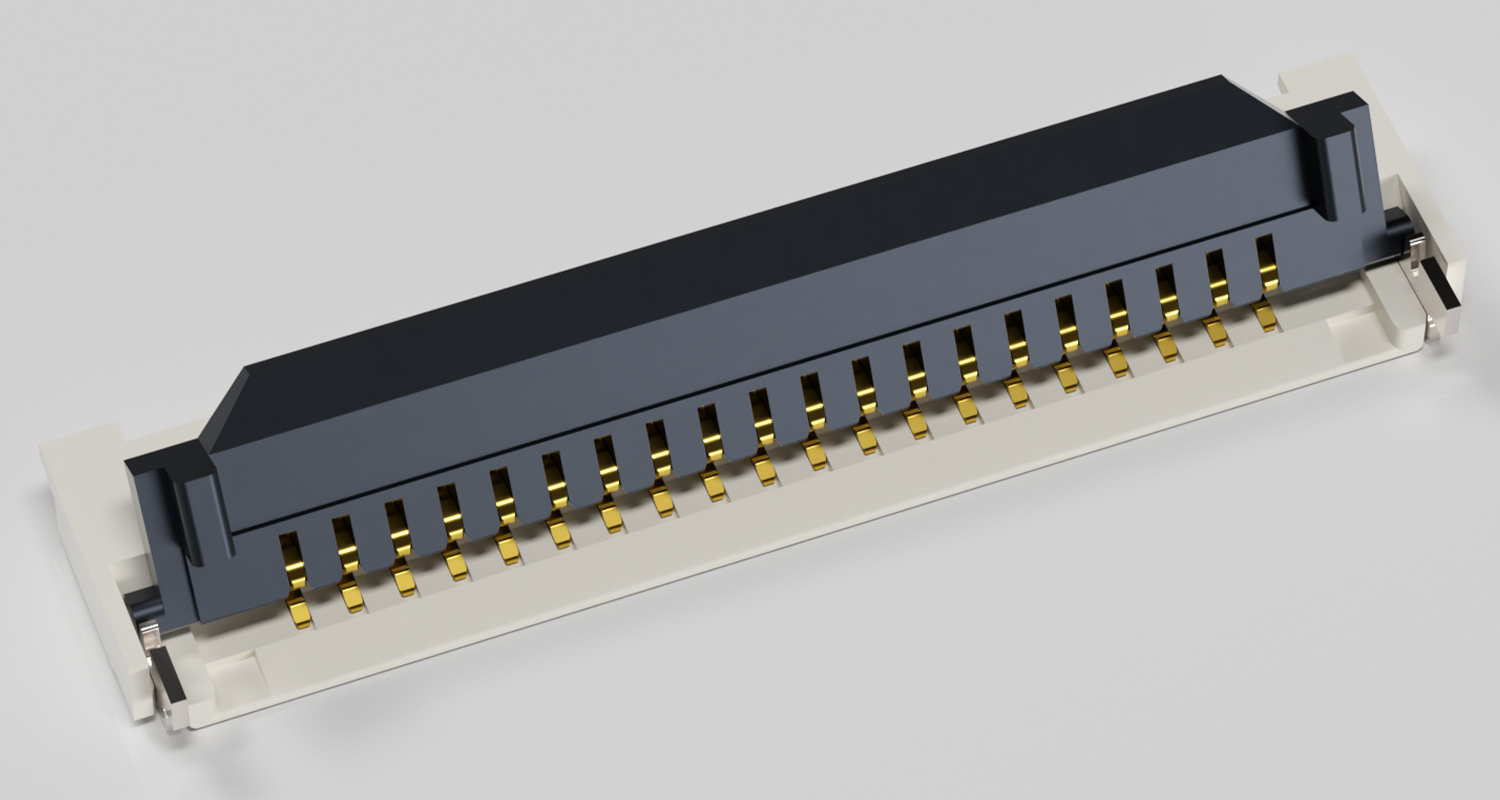

20 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

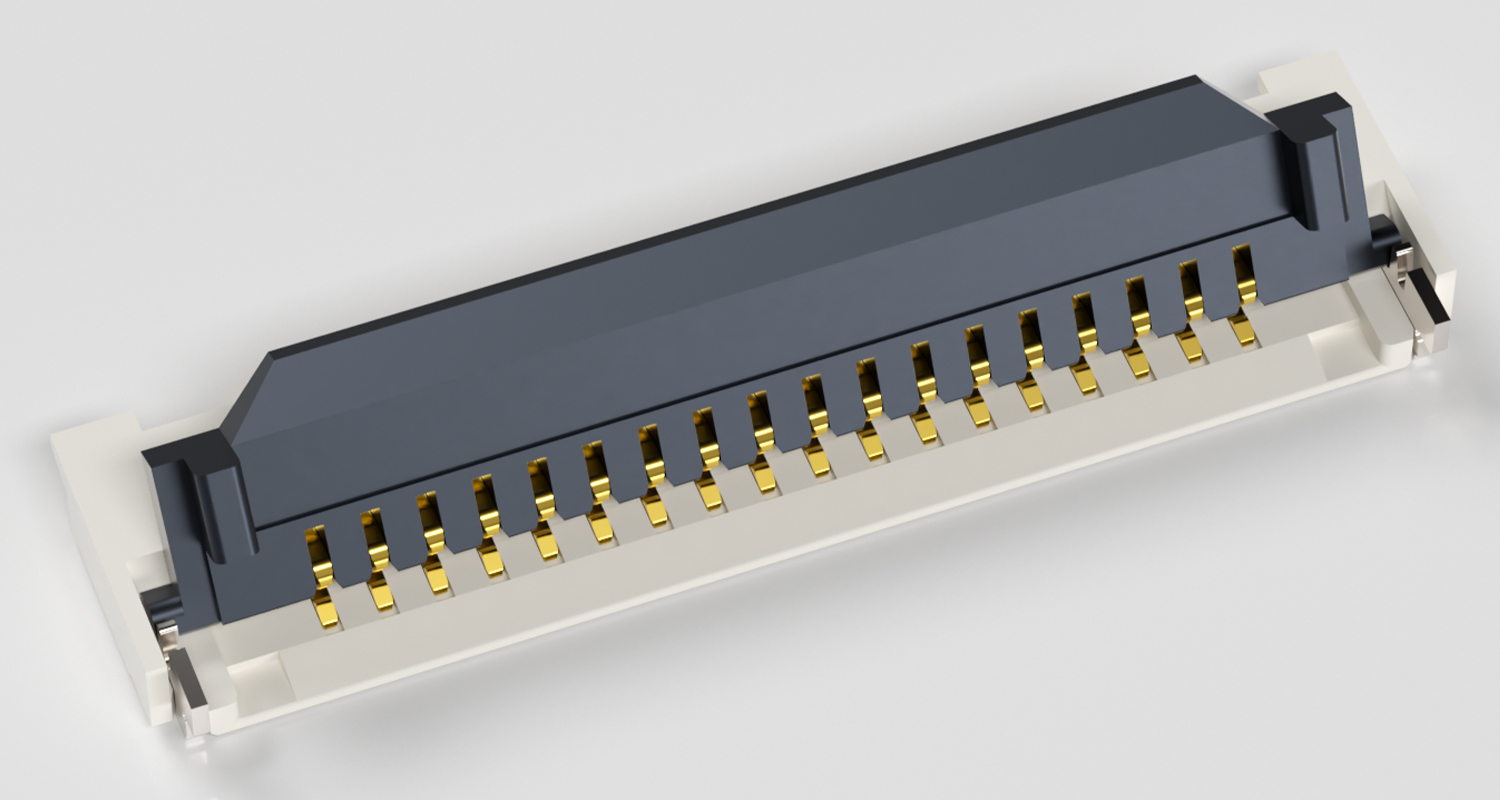

18 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|

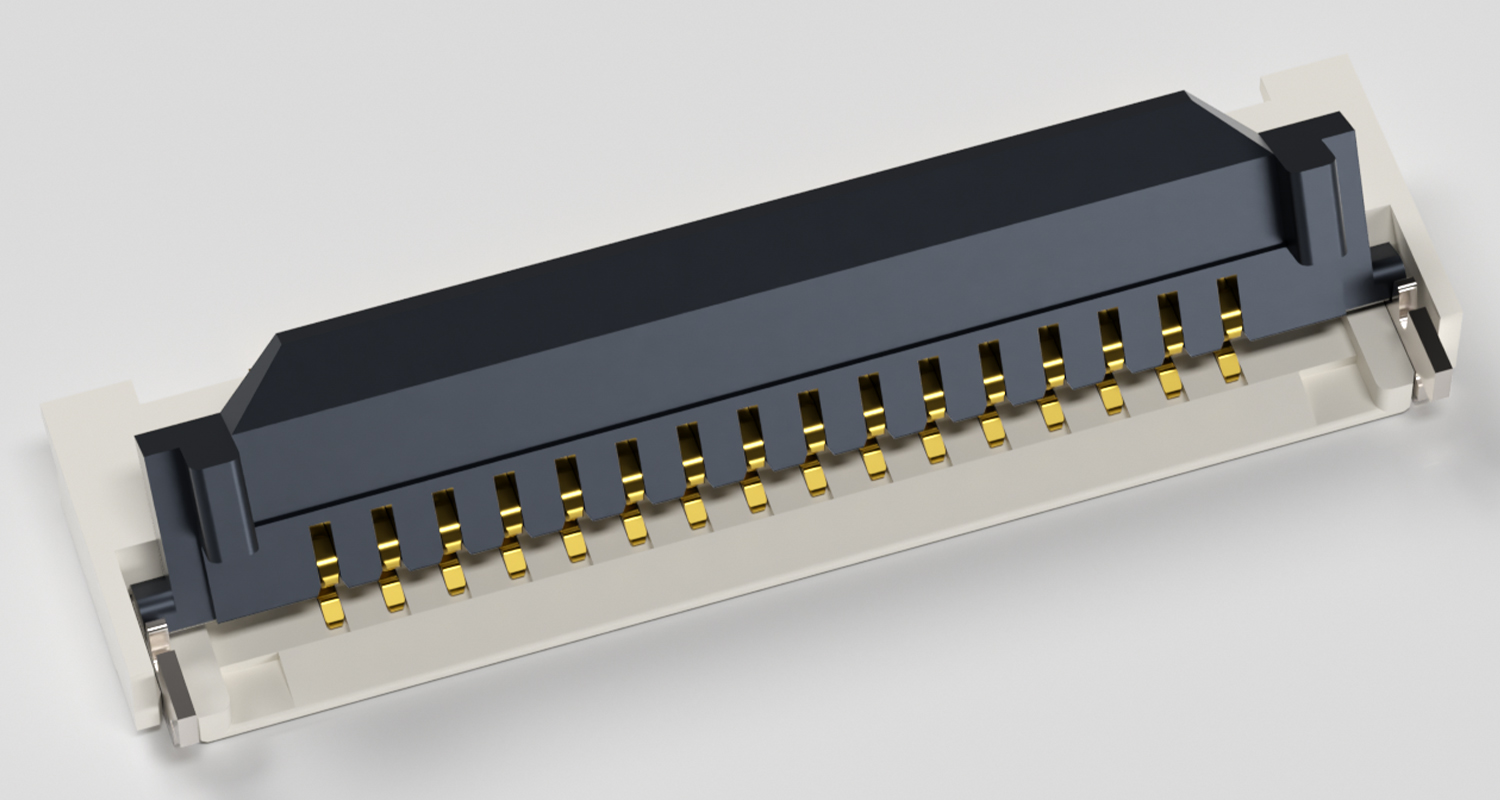

量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |
16 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

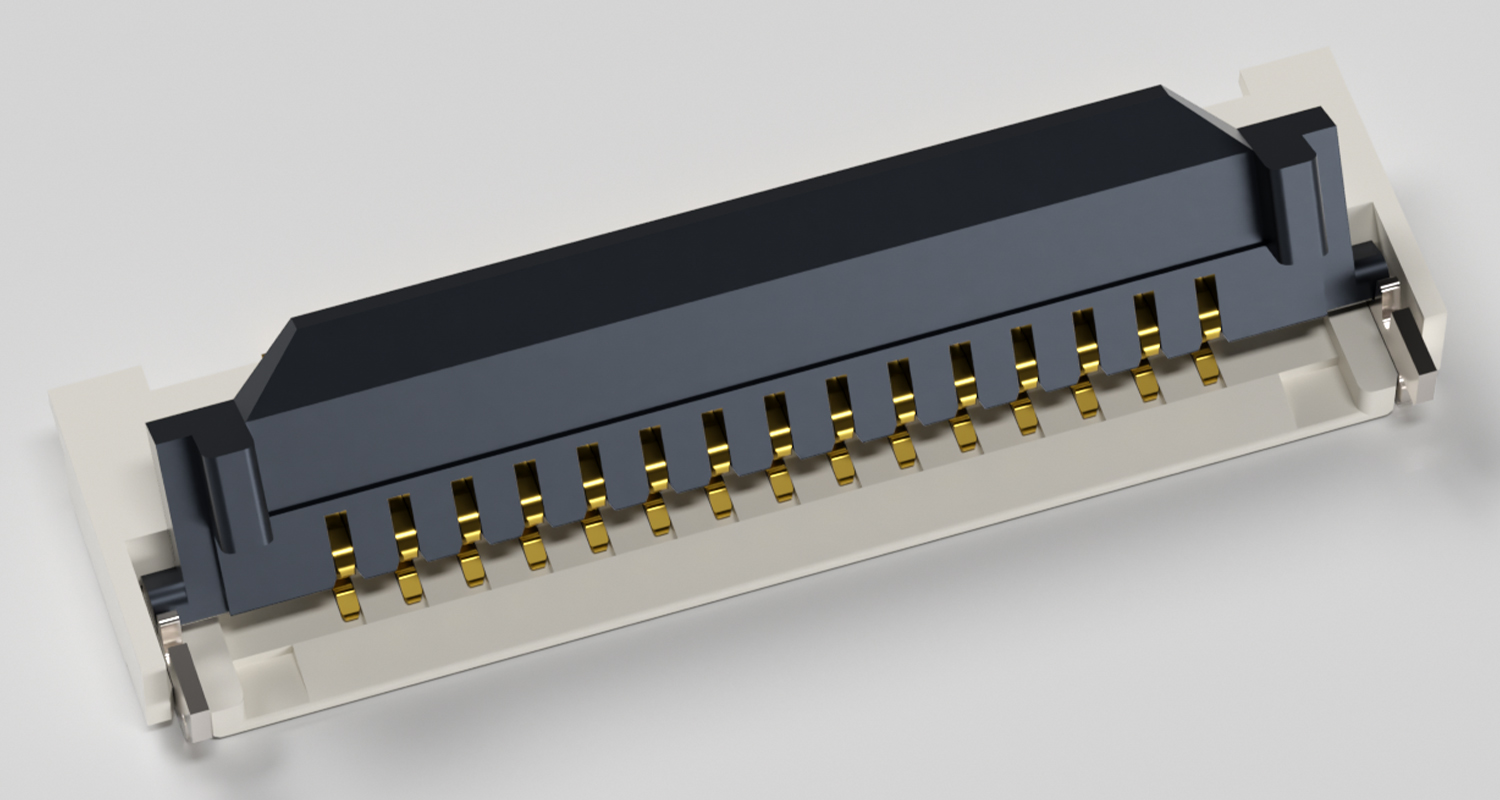

15 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|

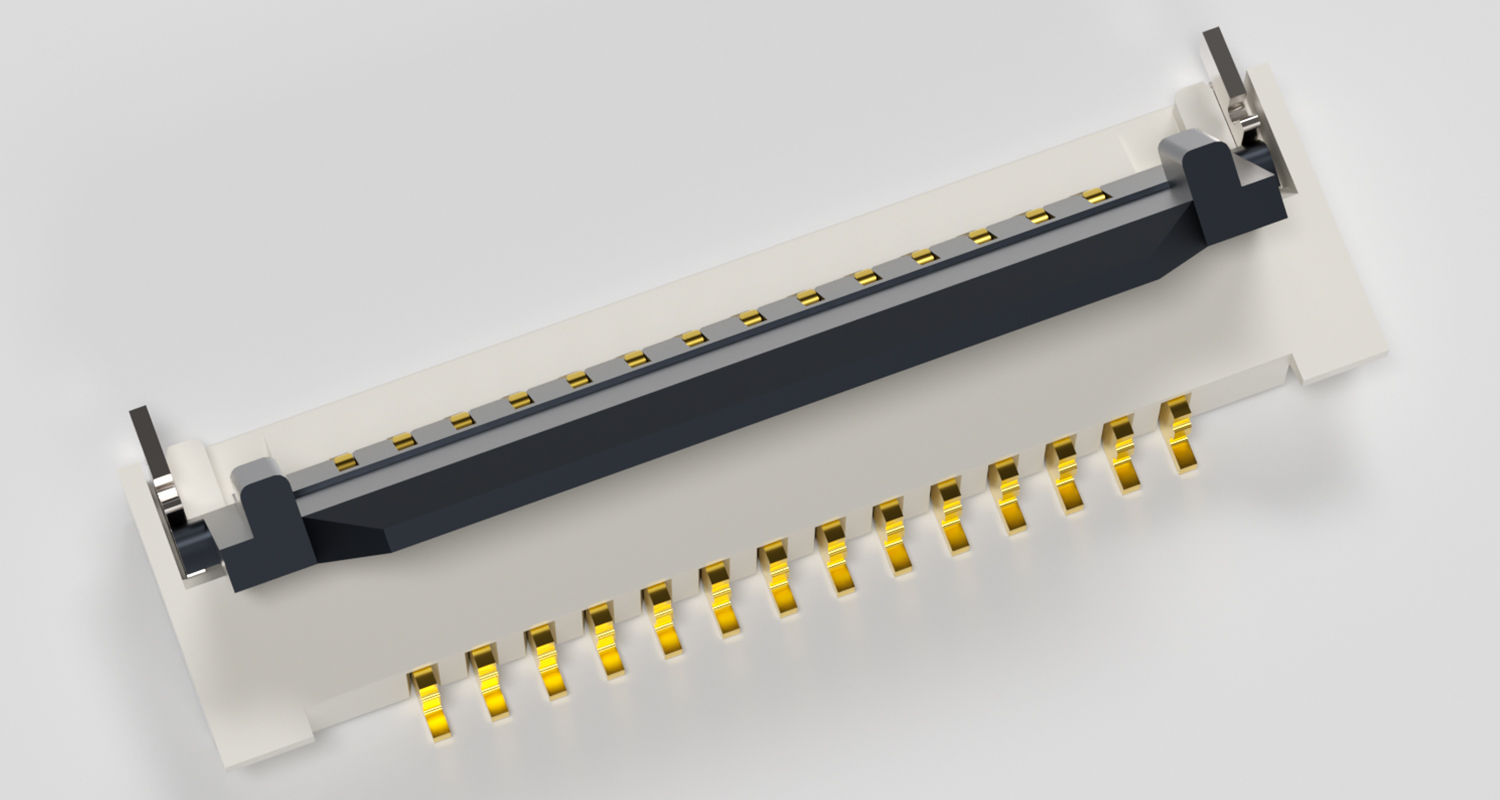

量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |
14 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|

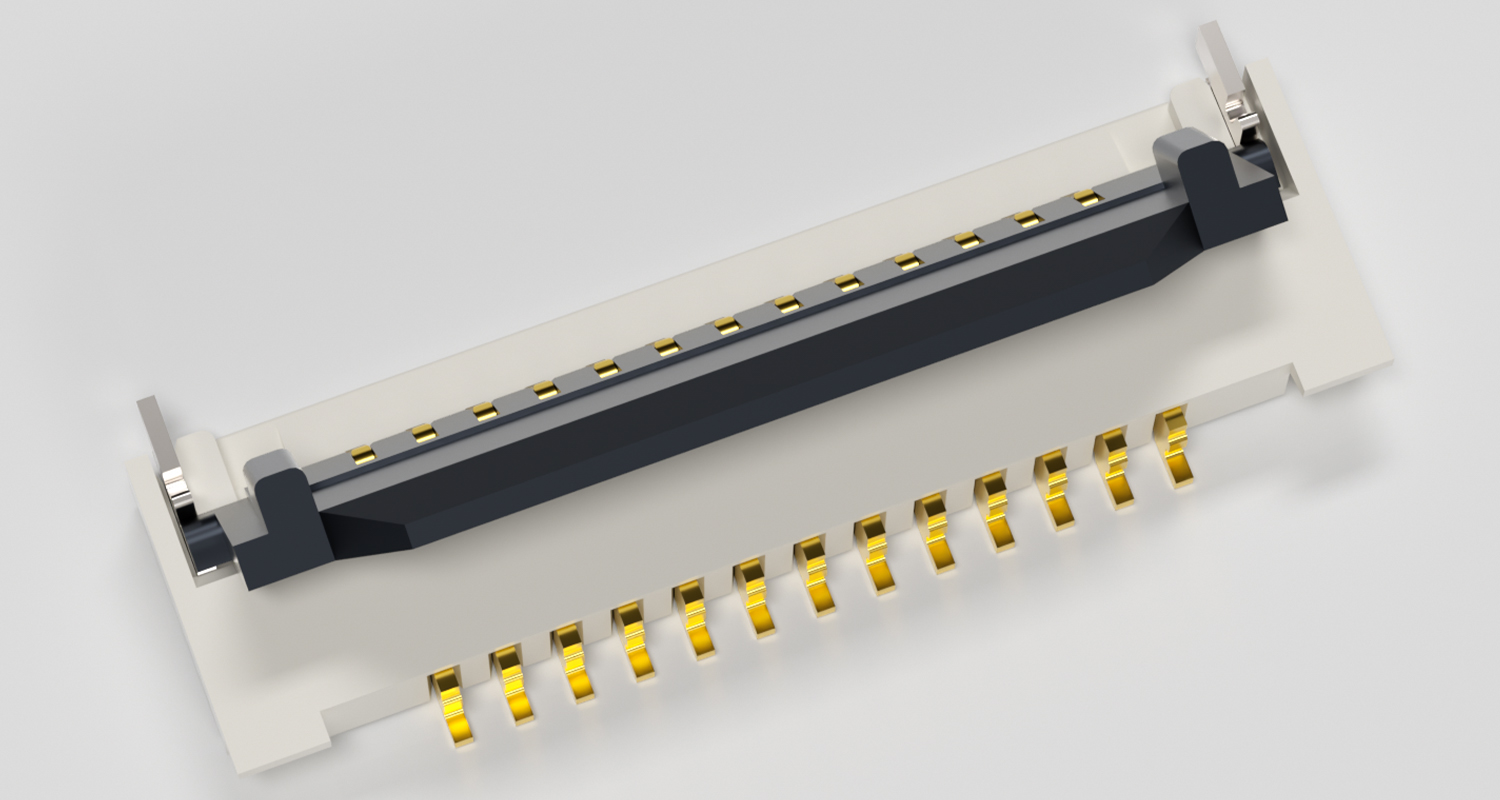

量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |
13 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

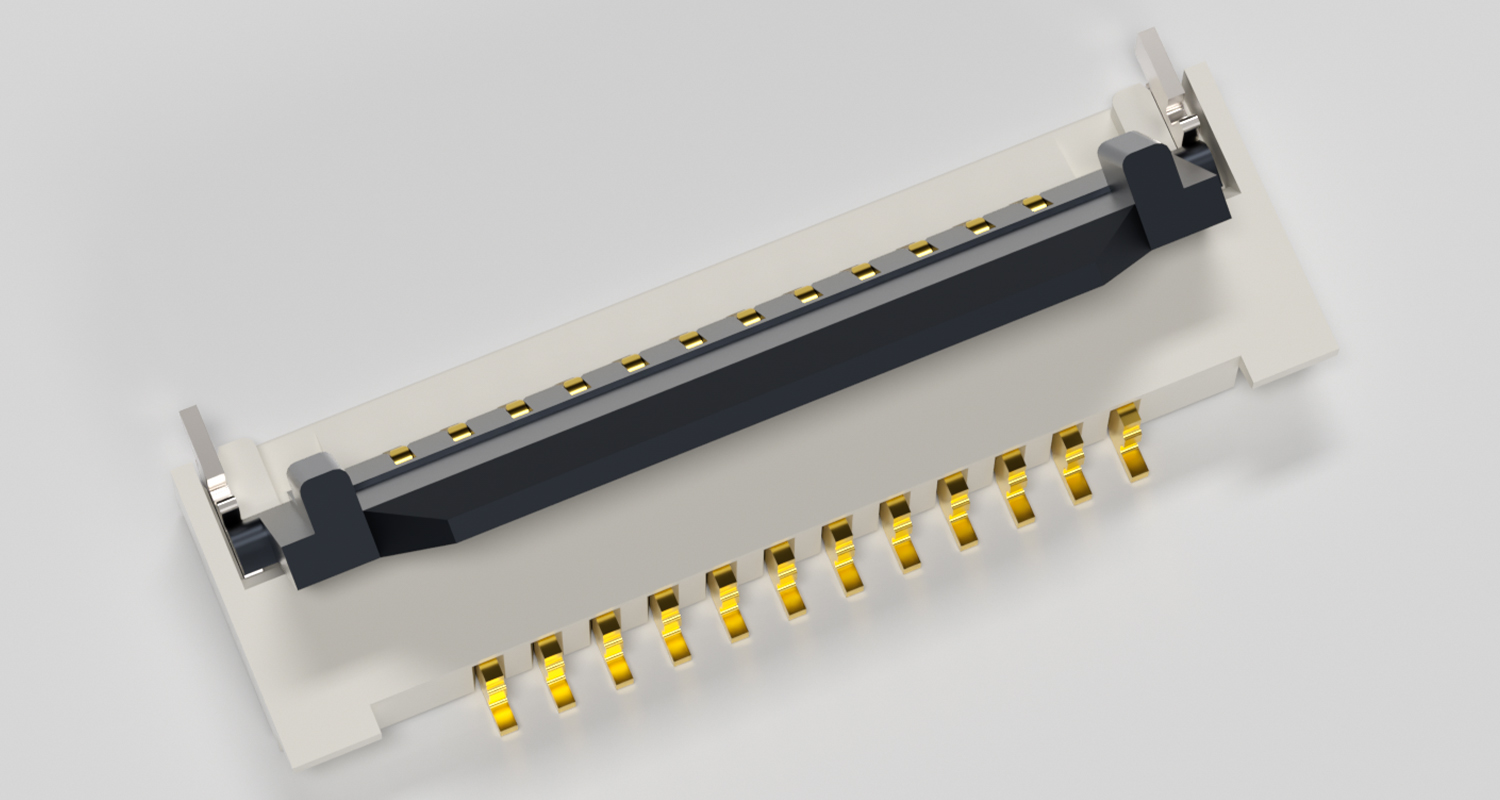

12 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

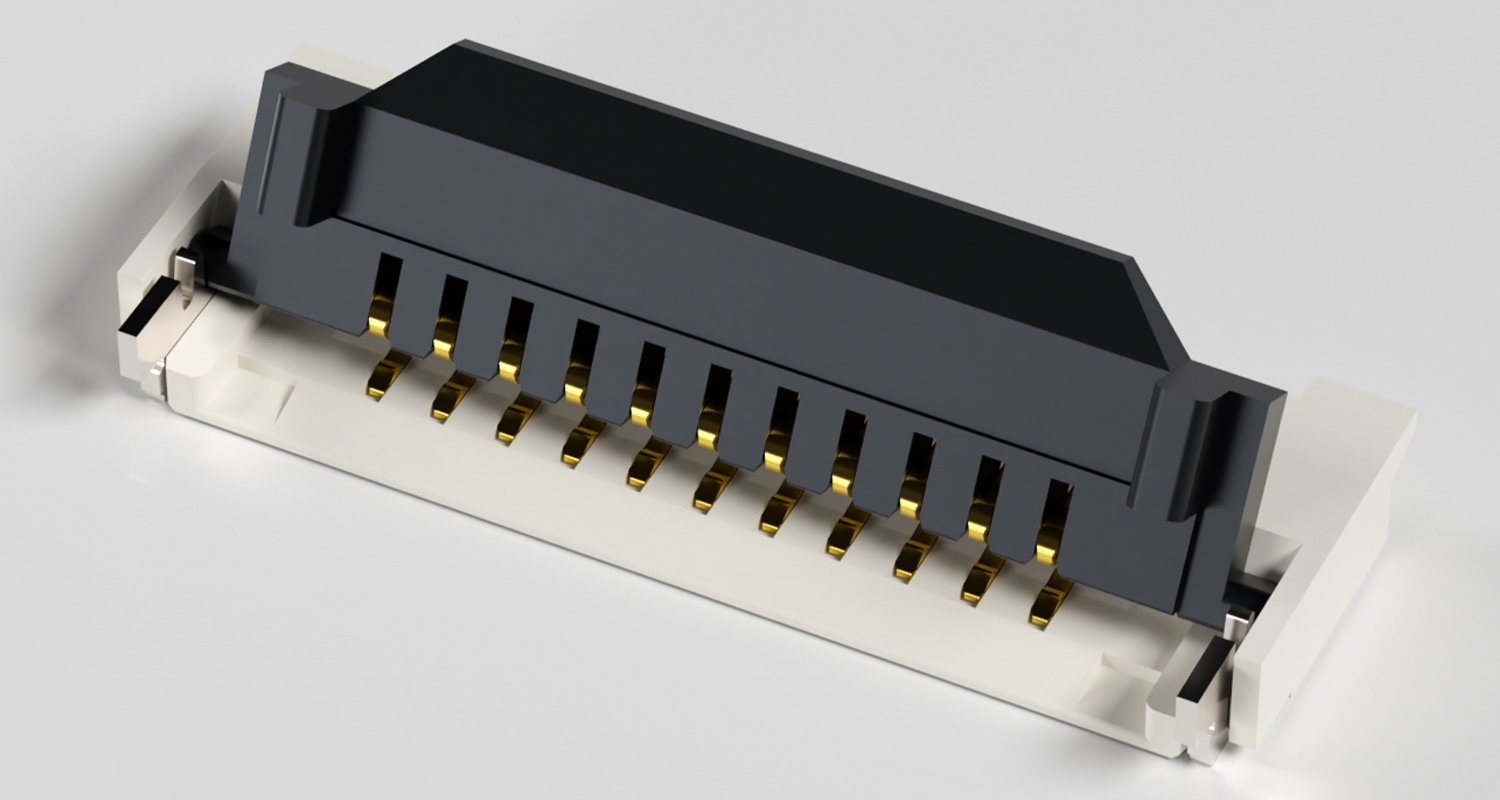

11 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

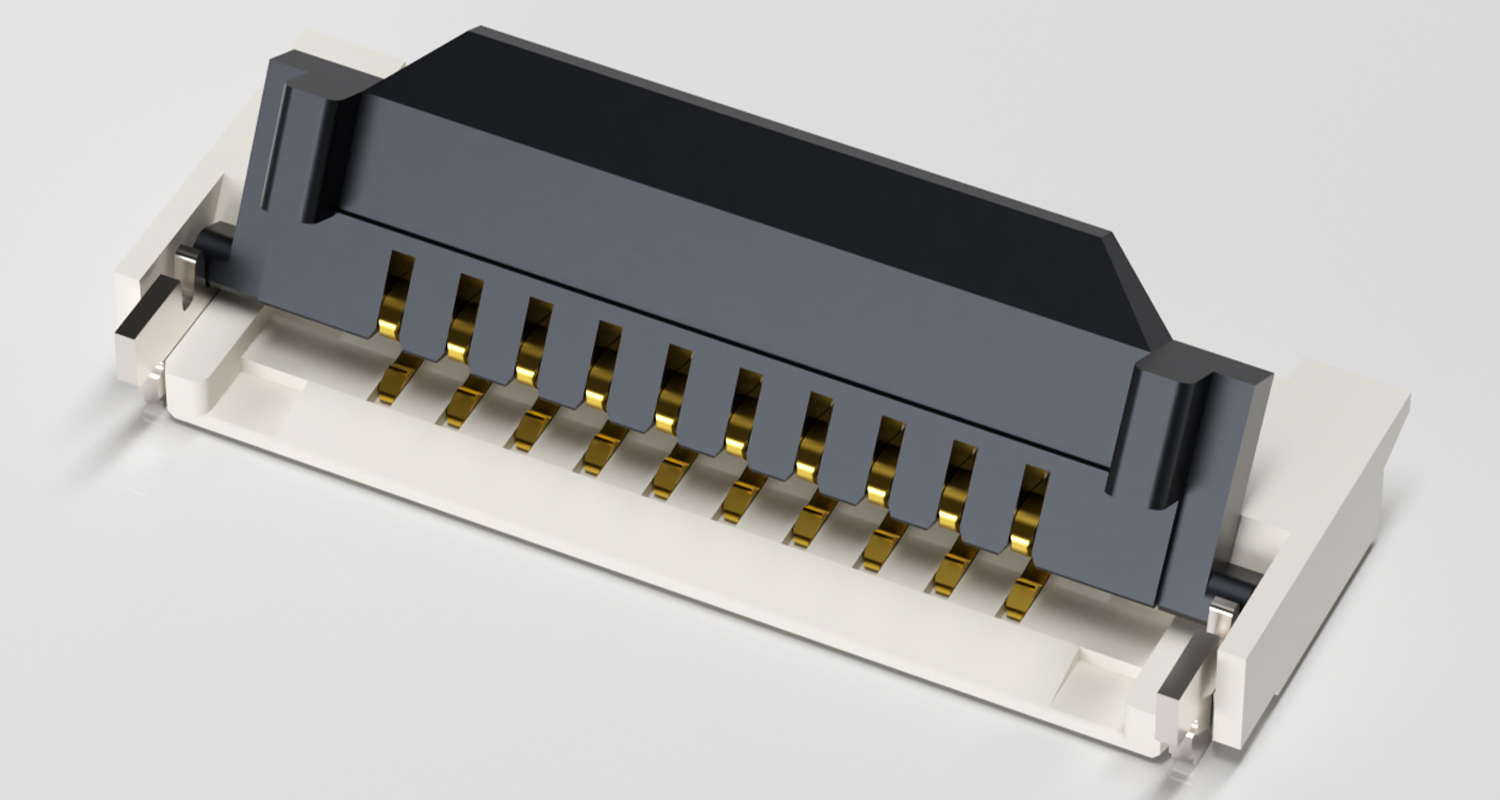

10 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
|||
|
量产中 |
0.50 |
水平嵌合 |
0.95 |
3.75 |

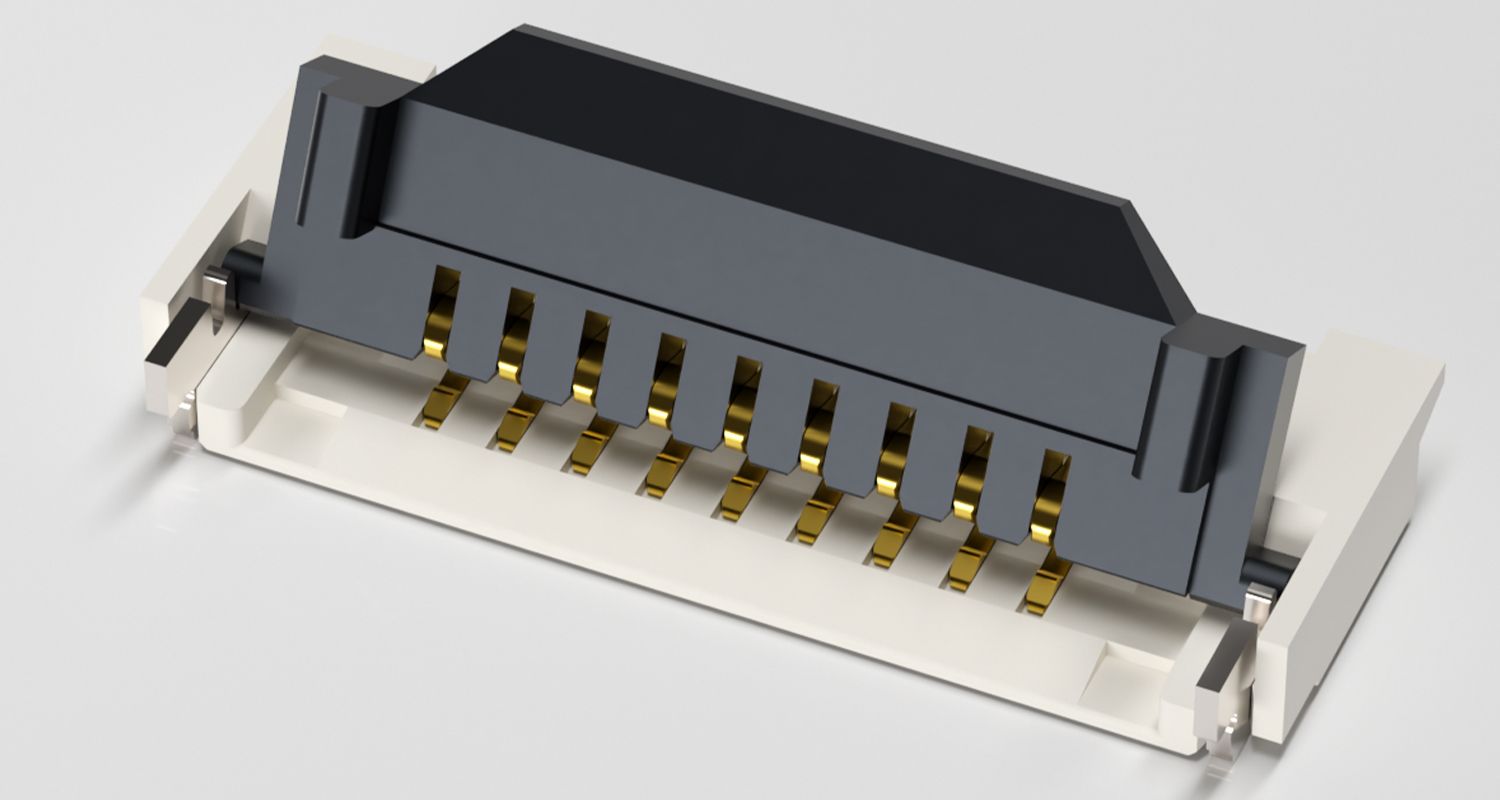

9 |
Front flip |
下接点 |
-40 °C ~ +85 °C |
HF82 |
产品特性
◆超薄型，0.5mm間距，板上高度0.95mm,
與基板相接觸的界面寬度僅3.75mm，支援多極連接，高度可靠，抗跌落衝擊/振動。
◆方便插入FPC/FFC排線的導向結構
ZIF結構插入或取出FPC/FFC排線時不會直接受力。
FPC/FFC排線的形狀，有切口形狀與直線形狀兩種。
◆產品採用旋轉推桿的緊固件連接方式。
推桿在扭轉方向上具有彈性，而緊固件連接方法允許從施力點開始逐漸接合，具有出色的操作性。
採用切口設計可防止FPC/FFC因斜插、淺插而發生錯位。
◆獨特的SLD執行器一體化凸輪結構。
推桿一體化凸輪的獨特結構可在所有接觸點壓住FPC/FFC排線，即使在多個接觸點的情況下也能確保安全插接。
FPC/FFC排線的切口與蓋板側的固定部完美結合，實現良好的插入操作性。
FPC/FFC排線強硬拉拔也不會造成接腳的變形與破損。
◆適用於厚度0.3mm的FPC/FFC排線
支援厚度為0.3mm的FPC/FFC排線，這是0.5mm間距連接器的標準厚度。
(加強板的適度剛性可防止 FPC 變形，從而避免在插入和連接時出現問題）。
◆不需要在連接器底部設置圖案禁止區域。
連接器底面以樹脂覆蓋，以避免端子外露。因此電路板圖案佈線不受任何限制。
這使得電路板設計更加自由。
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷 5000 件，但也有每卷500件的樣機產品。
與基板相接觸的界面寬度僅3.75mm，支援多極連接，高度可靠，抗跌落衝擊/振動。
◆方便插入FPC/FFC排線的導向結構
ZIF結構插入或取出FPC/FFC排線時不會直接受力。
FPC/FFC排線的形狀，有切口形狀與直線形狀兩種。
◆產品採用旋轉推桿的緊固件連接方式。
推桿在扭轉方向上具有彈性，而緊固件連接方法允許從施力點開始逐漸接合，具有出色的操作性。
採用切口設計可防止FPC/FFC因斜插、淺插而發生錯位。
◆獨特的SLD執行器一體化凸輪結構。
推桿一體化凸輪的獨特結構可在所有接觸點壓住FPC/FFC排線，即使在多個接觸點的情況下也能確保安全插接。
FPC/FFC排線的切口與蓋板側的固定部完美結合，實現良好的插入操作性。
FPC/FFC排線強硬拉拔也不會造成接腳的變形與破損。
◆適用於厚度0.3mm的FPC/FFC排線
支援厚度為0.3mm的FPC/FFC排線，這是0.5mm間距連接器的標準厚度。
(加強板的適度剛性可防止 FPC 變形，從而避免在插入和連接時出現問題）。
◆不需要在連接器底部設置圖案禁止區域。
連接器底面以樹脂覆蓋，以避免端子外露。因此電路板圖案佈線不受任何限制。
這使得電路板設計更加自由。
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷 5000 件，但也有每卷500件的樣機產品。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
