0.5mm間距
HF83系列

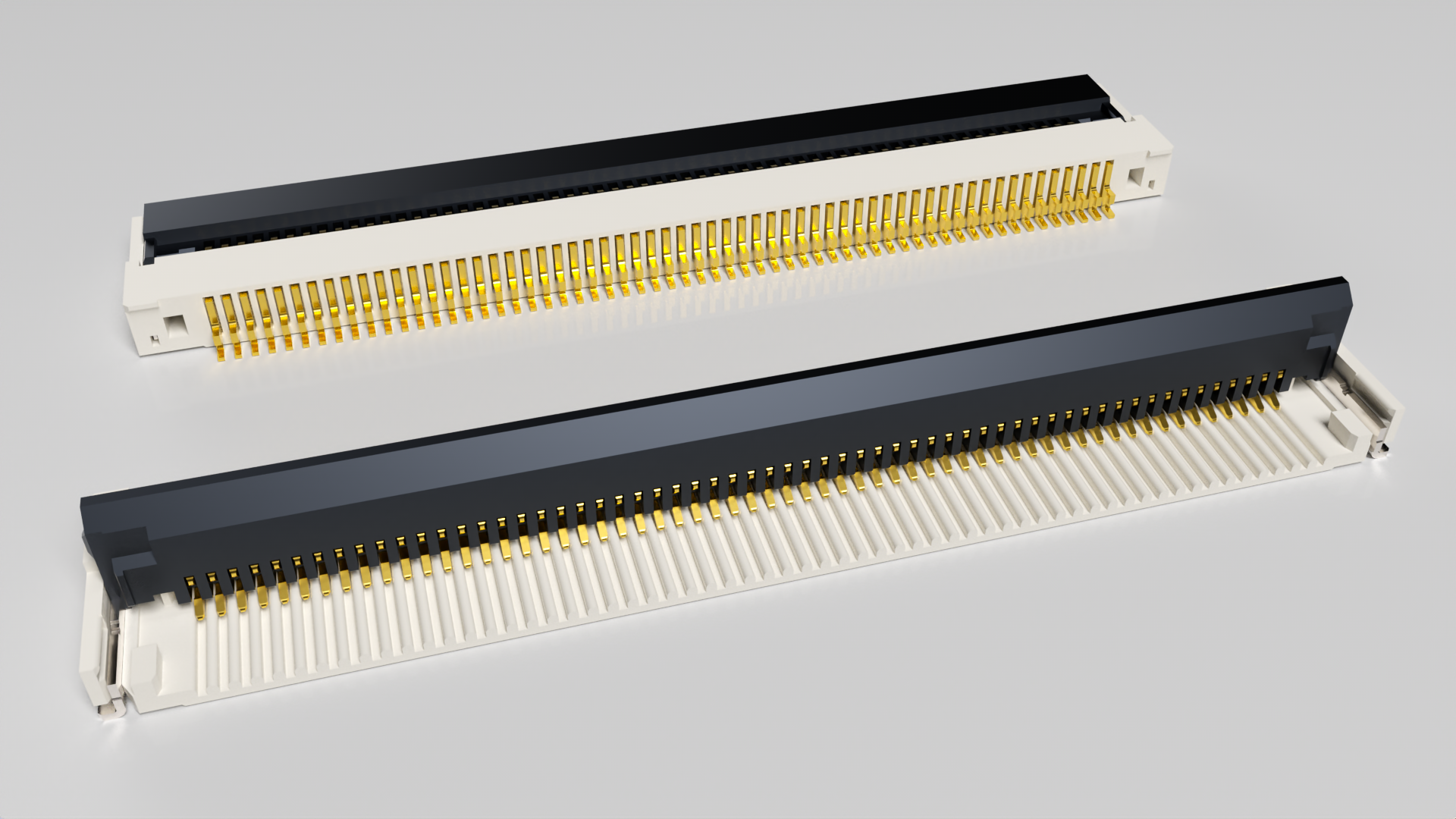

HF83系列是為要求具有防止FPC/FFC排線脫落的耐振動性的汽車用GPS，AV設備，工業用以及醫療電子等設備開發的0.5mm間距，ZIF，水平嵌合，SMT，下接點，一次觸碰鎖扣式的FPC連接器。具有防止FPC/FFC排線脫落與斜插入的構造。另有1mm間距類型。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.5/1.0mm | 基板安裝間距Pitch | 0.5/1.0mm |
|
芯數 |
8, 10, 12, 15, 18, 20, 22, 24, 26, 30, 40, 45, 48, 50, 54, 60, 64, 68, 70, 80 | 端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
6.5mm |
本體高度 |
2.0mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.4A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
|
接觸阻抗 |
50 mΩ Max. |
|
使用溫度範圍（Max） |
125 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.3mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
2000 PCS |
|
產品訂單編碼規則：HF83-XXS-0.5SH-XX |
||||||
|
①系列名称 |
②系列编号 |
③端子接点形式 |
④产品芯数 |
⑤接触间距 |
⑥端子形状 |
⑦产品包装规格 |
| HF | 83 |
无：标准型 H：省空间型 |
8, 10, 12, 15, 18, 20, 22, 24, 26, 30, 40, 45, 48, 50, 54, 60, 64, 68, 70, 80 |
0.5mm |
SH：SMT卧式贴装型 |
(50): 标准产品（每包 5,000 个） (99): 每包 500 个 |
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|
产品特性
|
◆獨立的雙觸點構造 2個觸點透過各自具有的獨立彈簧性，來降低接觸不良。例如，即使在單一觸點上有灰塵等異物附著造成接觸不良的情況下，另一個觸點也不會受到影響，仍能保持穩定接觸。因此此結構可保持高接觸可靠性。 |
 |
|
◆FPC/FFC高保持力 HF83系列可使用嵌合部兩側有小耳朵的FPC/FFC。連接器上設計的具有一定高度的側邊擋塊卡住FPC/FFC小耳朵，FPC/FFC被牢固保持。與其他公司產品相比，具有高保持力，即使在受到振動影響的環境中也可安心使用。 |
 |
|
◆連接器接觸不良的原因之一是FPC/FFC的半嵌合。 HF83系列透過使用小耳的FPC/FFC，可從翻蓋的槽口處目視確認嵌合狀態，所以可防止半嵌合導致的接觸不良。 |
 |
|
◆125℃的耐高溫，符合嚴格的車載要求 端子透過使用耐熱材料和彈性設計，減少因熱量而產生的位移，保持可靠的接觸。因此本產品即使在125℃高溫環境下也可使用。我司進行了溫度循環試驗（-55°C～+125°C，1,000次）和耐熱性試驗（125°C，1,000小時）等車載設備要求的嚴格試驗，測試結果都是合格。 |
 |
|
|
|
|
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
