0.5mm間距

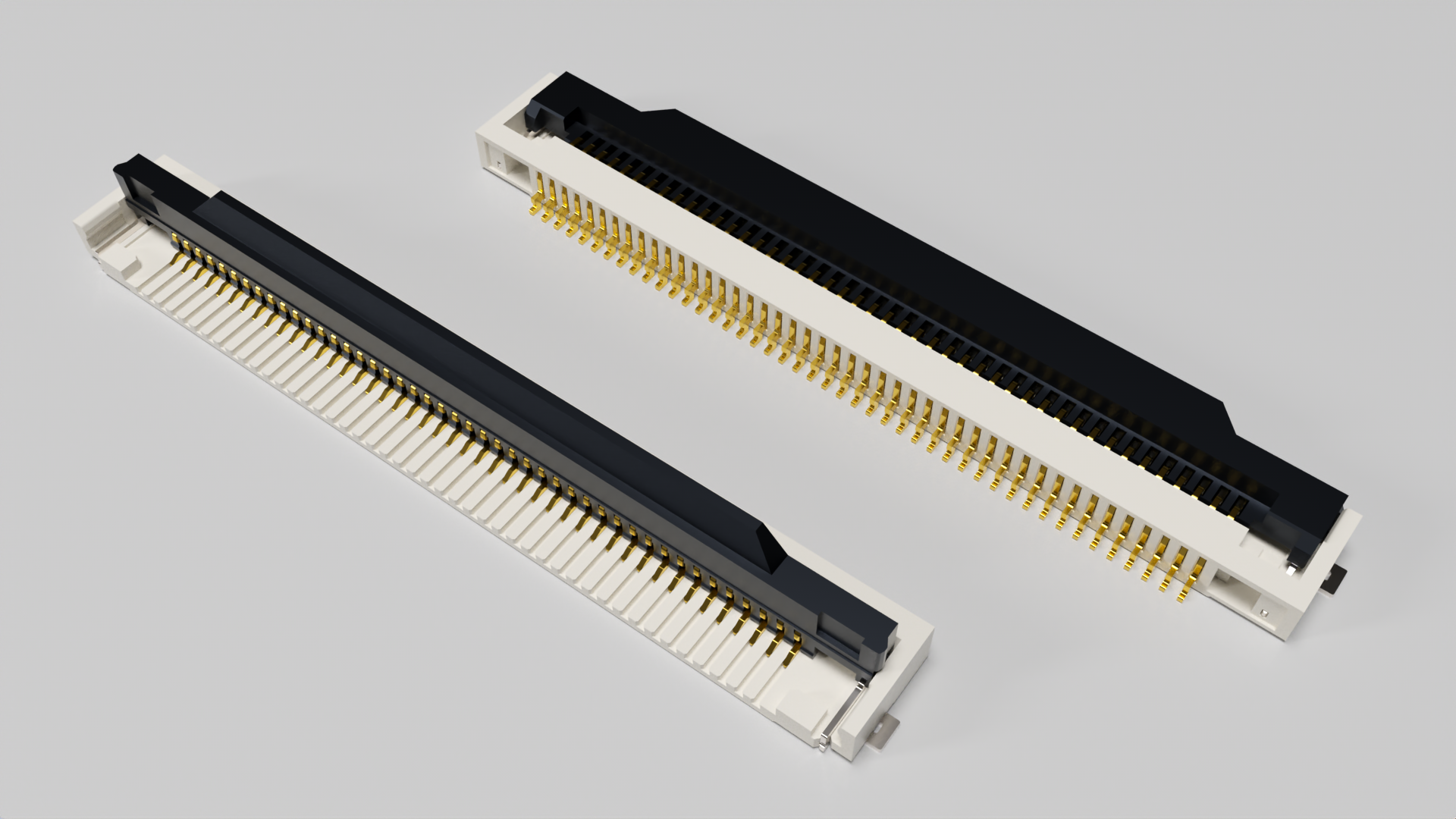

HF85系列
0.5mm間距、板上高度1.95mm、具有120芯、可進行高速傳輸的FPC/FFC連接器FC12系列。不僅適用於超高清8K電視以及醫療用液晶顯示屏，也適用於導航等車載資訊娛樂系統。採用多芯連接器不但可減少連接器使用數、節省空間。而且與少芯連接器相比，還能節省貼片和FPC/FFC插入工時等作業時間。本產品符合高速介面標準"V-by-One®HS"※1（高速傳輸速度：最大3.75Gbps）。
※1 V-by-One是ThineElectronic公司的註冊商標。
※1 V-by-One是ThineElectronic公司的註冊商標。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
8,10,12,14,20,21,26, 30,35,40,45,50,60,68, 70,74,80,96 |
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
4.95mm |
本體高度 |
1.95mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.5 A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
|
接觸阻抗 |
40 mΩ Max. |
|
使用溫度範圍（Max） |
105 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.3mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
3000 PCS |
|
產品訂單編碼規則：HF85-XXS-0.5SH-XX |
||||||
|
①系列名称 |
②系列编号 |
③端子接点形式 |
④产品芯数 |
⑤接触间距 |
⑥端子形状 |
⑦产品包装规格 |
| HF | 85 |
无：标准型 H：省空间型 |
8,10,12,14,20,21,26, 30,35,40,45,50,60,68, 70,74,80,96 |
0.5mm |
SH：SMT卧式贴装型 |
(50): 标准产品（每包 5,000 个） (99): 每包 500 个 |
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|
产品特性
◆ 在0.5mm間距、高速傳輸的產品領域，實現120芯的多芯對應。
◆ 滿足了為液晶顯示器電視新一代資料傳輸方式"V-by-One®HS"※1的高速傳輸產品。
◆ 不僅提供使用溫度範圍－40℃～＋85℃的"通用型"，而且具有－40℃～＋105℃的"耐高溫型"，適用於導航等車載資訊娛樂系統。
◆ 板上高度1.95mm， 翻蓋採用了簡易開閉的構造。
◆ 可以透過明顯的觸感來確認鎖扣狀況。
◆ 採用帶鎖FPC/FFC，可固定鎖扣，防止接點移位或外力拉脫。能目視確認嵌合是否正確，為提高作業效率做出貢獻。當鎖定或解除鎖定時實現了良好的操作性。
◆ 提高傳輸特性，對應阻抗調整FFC。
◆ 對應自動安裝的1料盤3,000pcs的壓紋帶包裝。
◆ 支持環保並對應RoHS指令。
◆ 端子材質:銅合金
◆ 膠座材質:耐熱樹脂
◆ 滿足了為液晶顯示器電視新一代資料傳輸方式"V-by-One®HS"※1的高速傳輸產品。
◆ 不僅提供使用溫度範圍－40℃～＋85℃的"通用型"，而且具有－40℃～＋105℃的"耐高溫型"，適用於導航等車載資訊娛樂系統。
◆ 板上高度1.95mm， 翻蓋採用了簡易開閉的構造。
◆ 可以透過明顯的觸感來確認鎖扣狀況。
◆ 採用帶鎖FPC/FFC，可固定鎖扣，防止接點移位或外力拉脫。能目視確認嵌合是否正確，為提高作業效率做出貢獻。當鎖定或解除鎖定時實現了良好的操作性。
◆ 提高傳輸特性，對應阻抗調整FFC。
◆ 對應自動安裝的1料盤3,000pcs的壓紋帶包裝。
◆ 支持環保並對應RoHS指令。
◆ 端子材質:銅合金
◆ 膠座材質:耐熱樹脂
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
