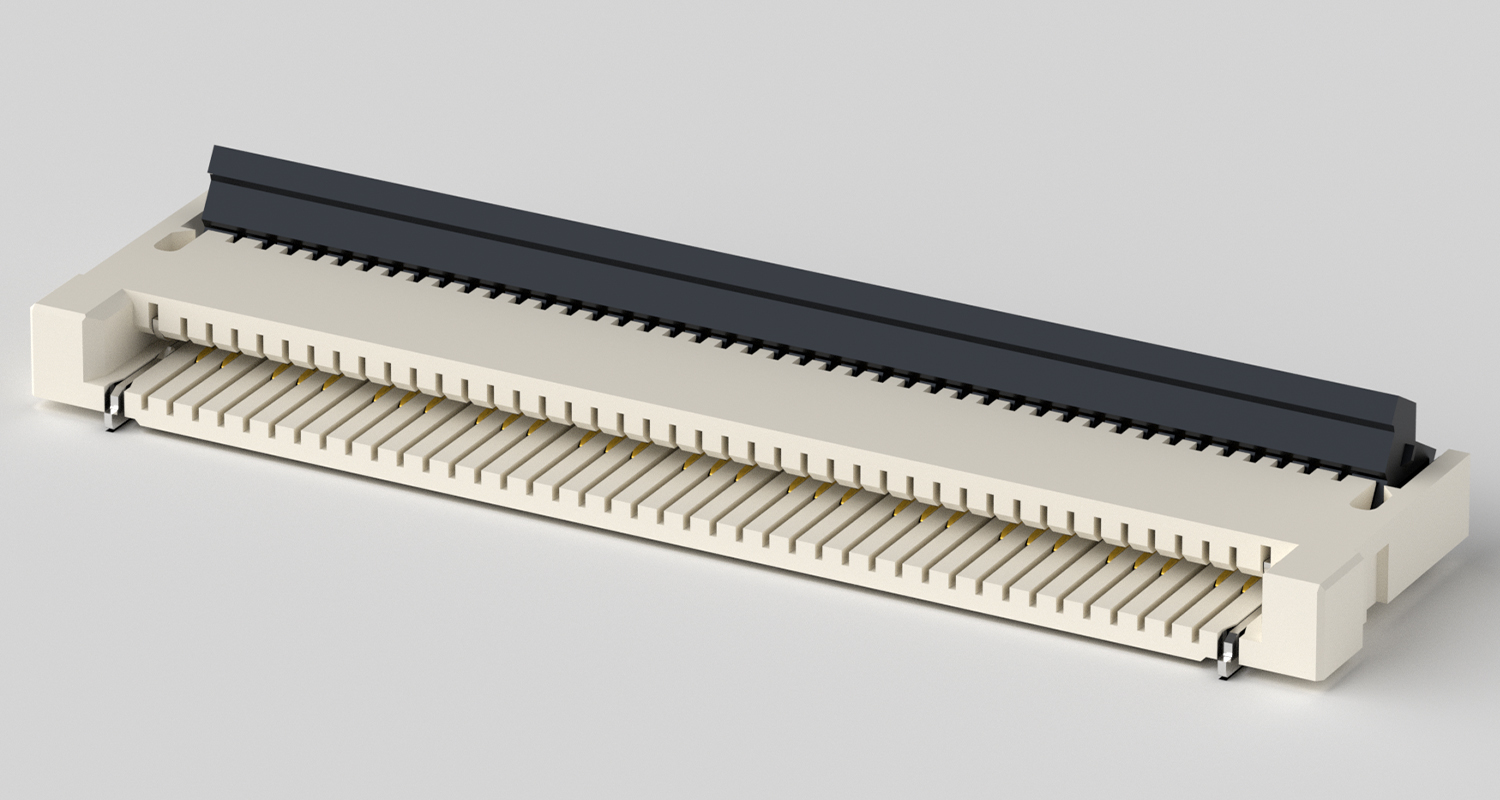

0.5mm間距

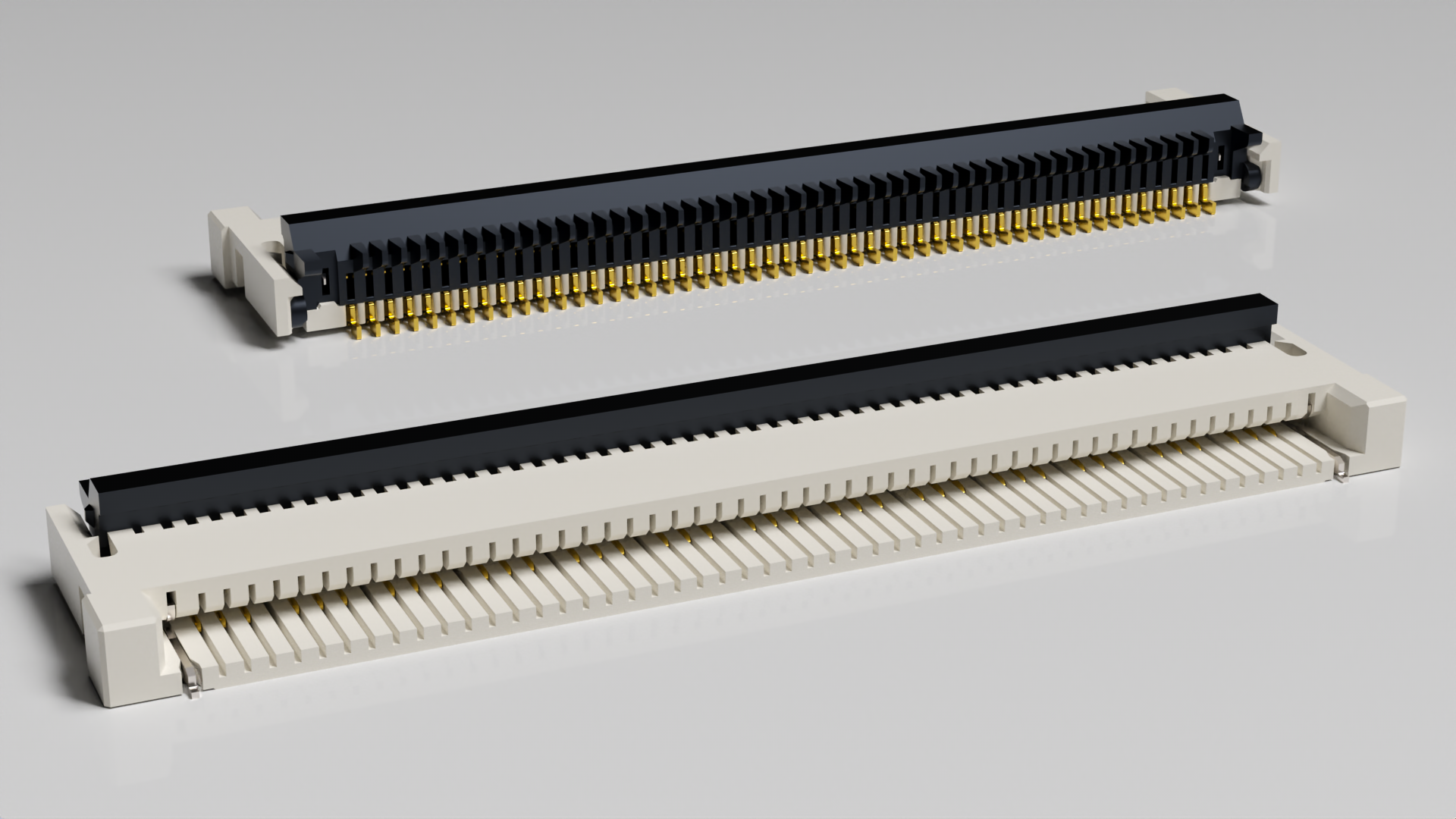

HF86系列
HF86系列可使用上觸點或下觸點，從而提高了 FPC/FFC佈線的自由度。 儘管產品是背鎖式，但 FPC/FFC排線的插入槽設計得很寬，有助於提高操作性。插入FPC/FFC排線時會發出喀噠聲，方便辨識FPC/FFC排線是否已完全插入。兩端接頭的臨時固定裝置使其很難在半嚙合狀態下鎖定。 與傳動標準 V-by-One®HS* 相容。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Socket |
基板安裝方法 |
SMT |
|
安裝形式 |
RightAngle | 接點方向 | BottomContact |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
10,20,24,25,30, 40,41,50,51,61 |
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
7.20mm |
本體高度 |
2.10mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.4A |
耐電壓值 |
200 V（AC） |
|
阻抗匹配 |
|
接觸阻抗 |
40 mΩ Max. |
|
使用溫度範圍（Max） |
125 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Sigle Row | RoHS2 | Yes |
|
適合FPC/FFC厚度 |
0.3mm±0.02mm | 雙接觸點 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
3000 PCS |
|
產品訂單編碼規則：HF86-XXS-0.5SH-XX |
||||||
|
①系列名称 |
②系列编号 |
③端子接点形式 |
④产品芯数 |
⑤接触间距 |
⑥端子形状 |
⑦产品包装规格 |
| HF | 86 |
无：标准型 H：省空间型 |
10,20,24,25,30, 40,41,50,51,61
|
0.5mm |
SH：SMT卧式贴装型 |
(50): 标准产品（每包 5,000 个） (99): 每包 500 个 |
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
产品高度 |
宽度 [mm] |
芯数 |
锁扣方式 |
接点位置 |
工作温度范围 |
高速传输 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |

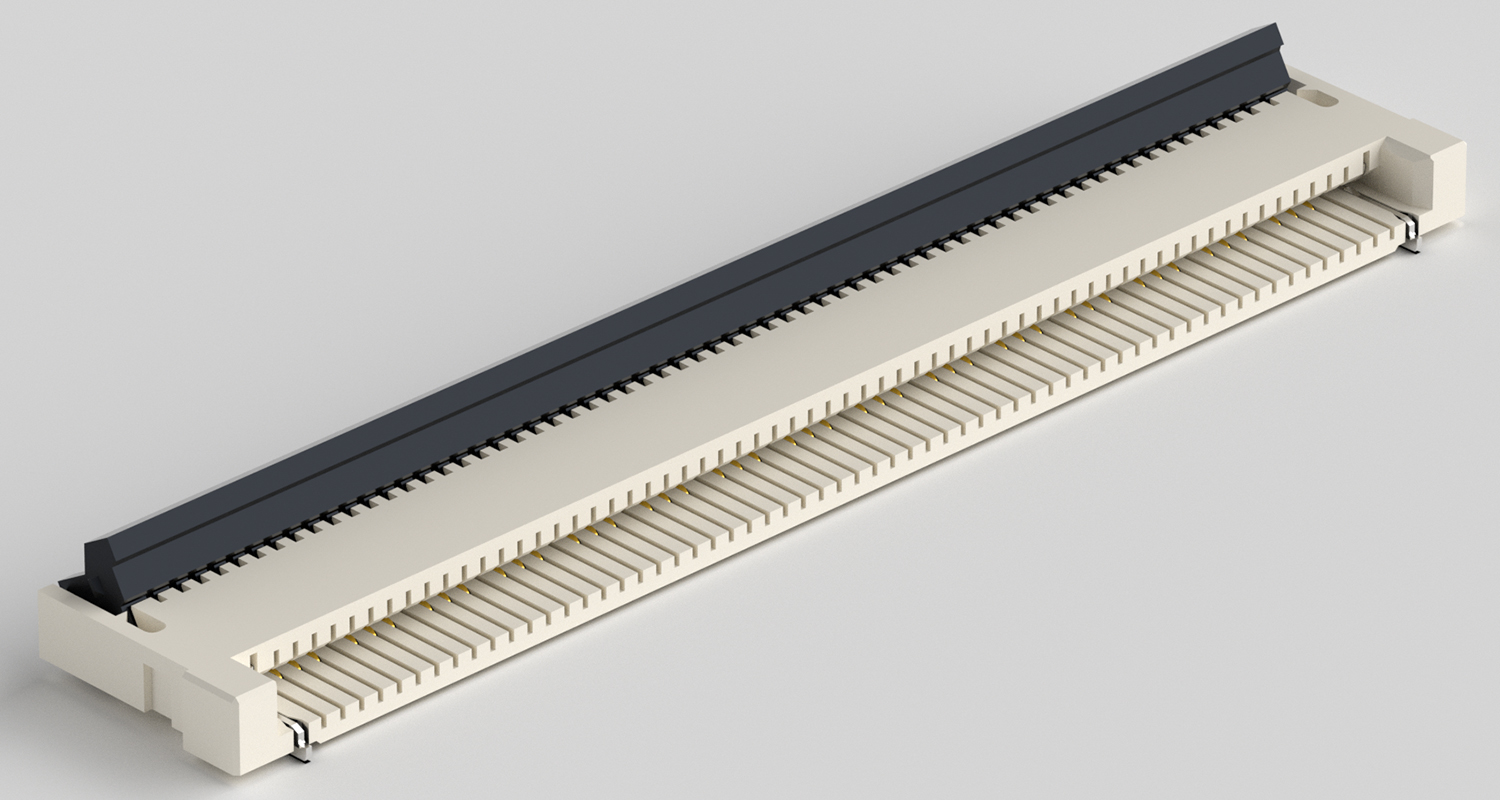

61 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
||
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |

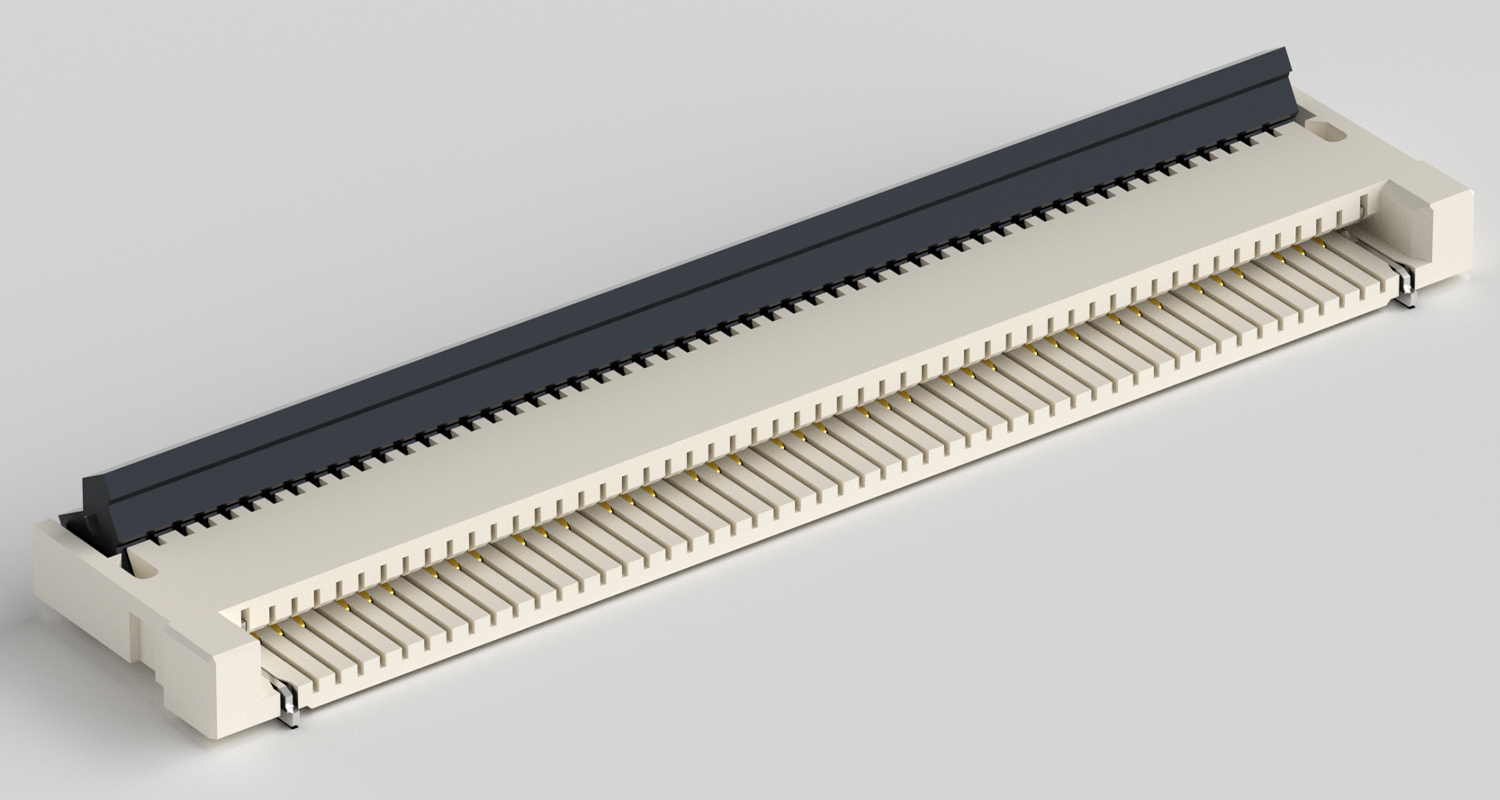

51 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
||
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |

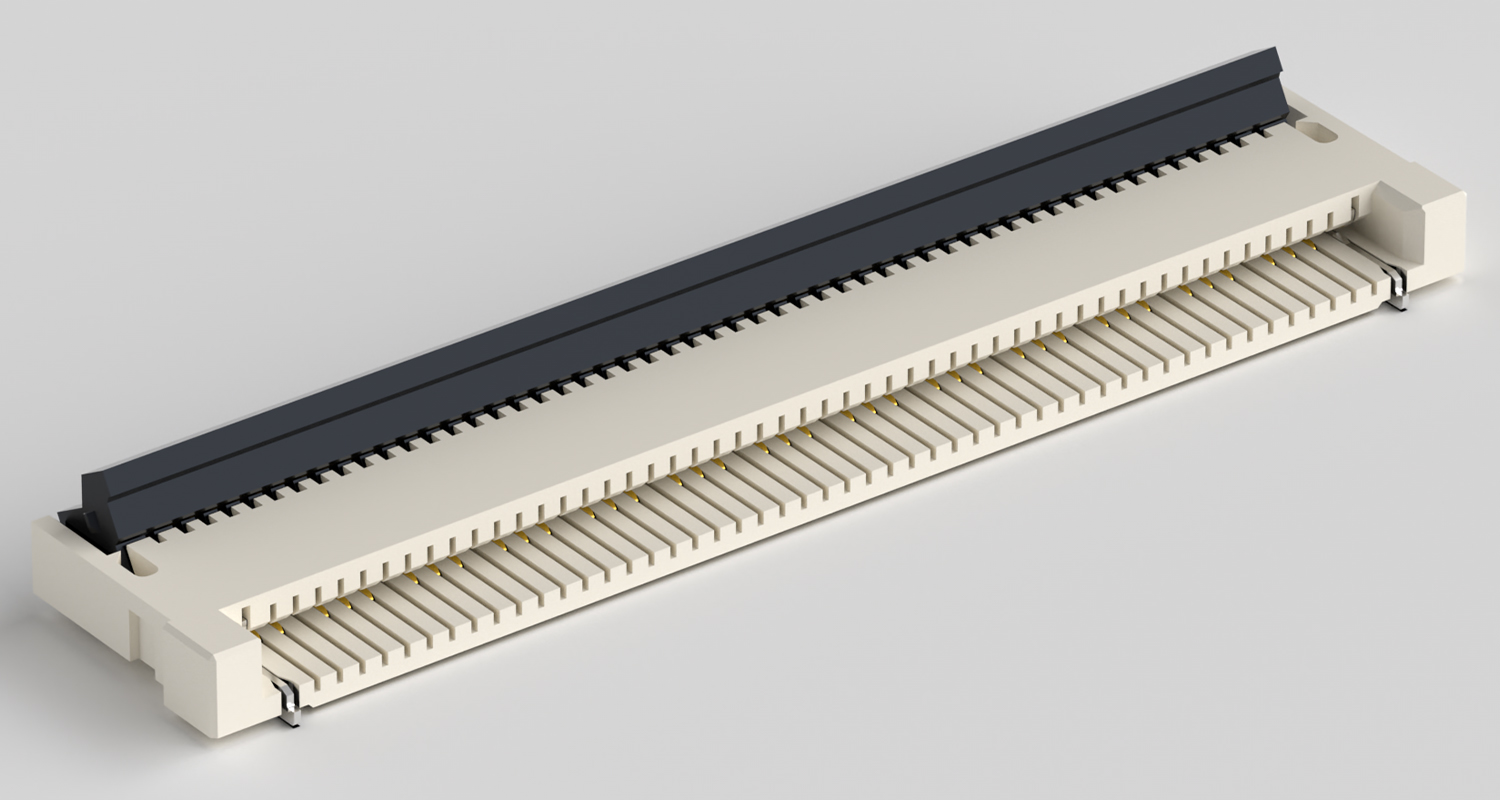

50 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
||
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |
41 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
||
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |

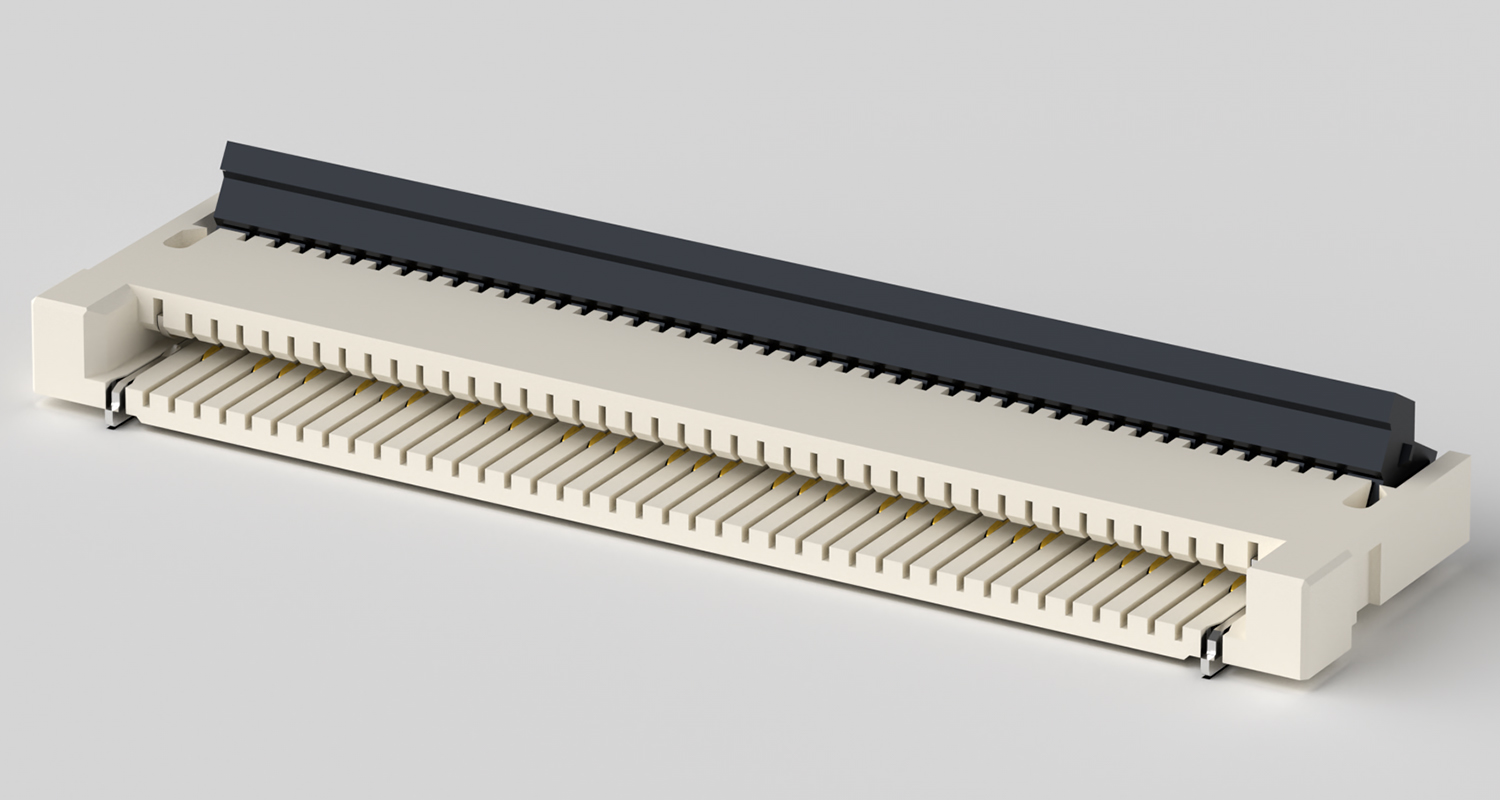

40 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
||
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |

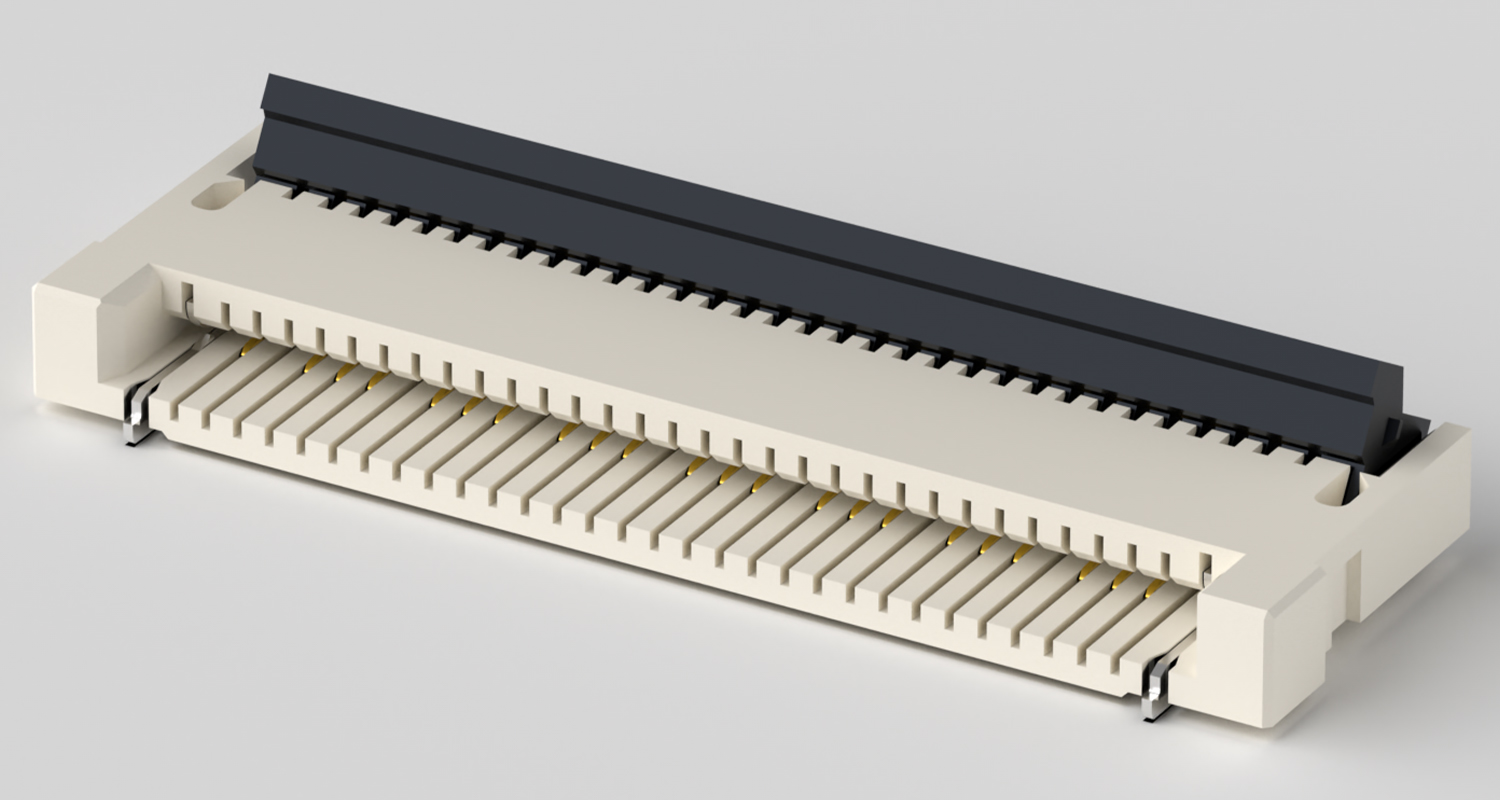

30 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
||
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |

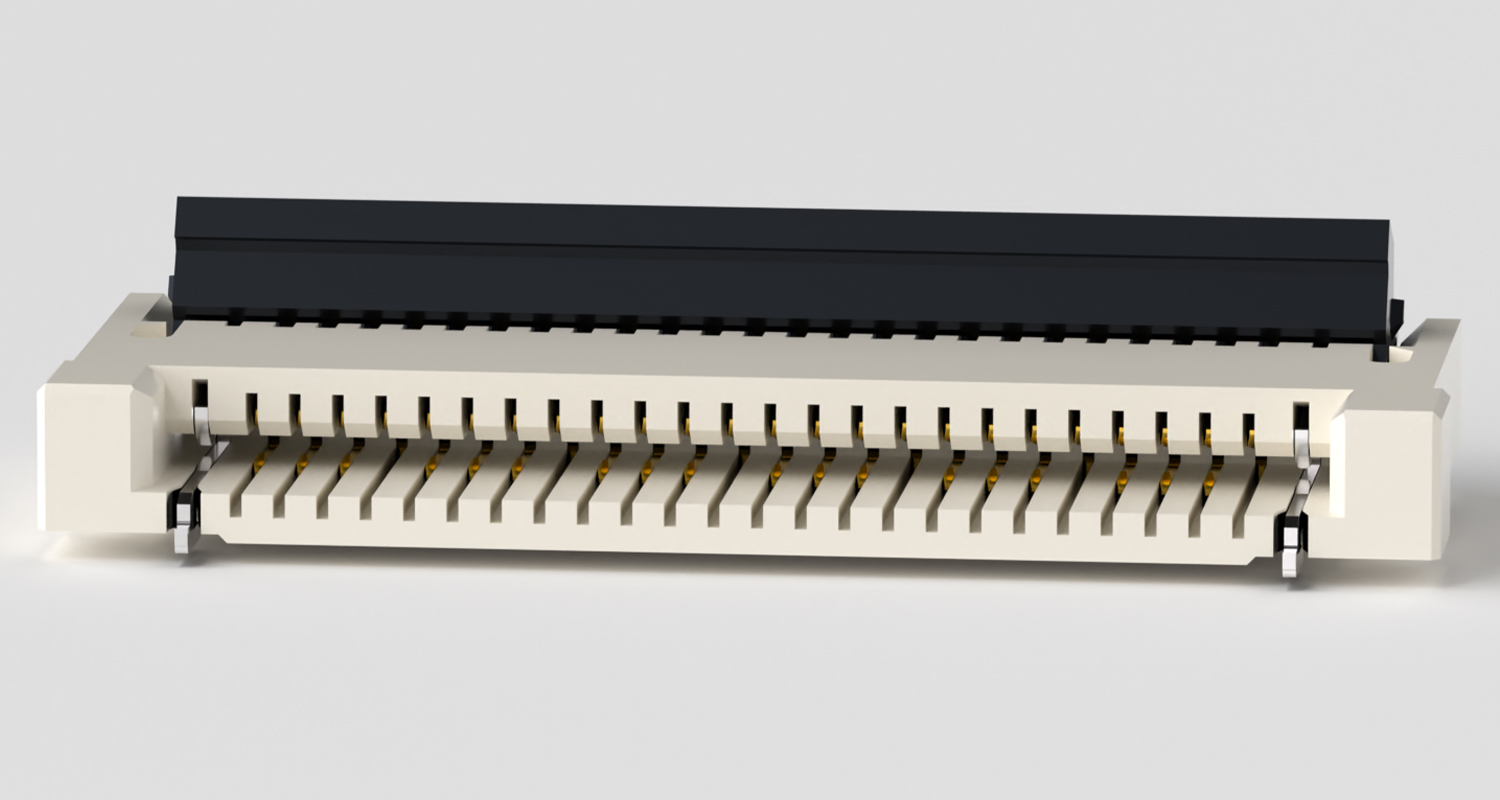

24 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
||
|
量产中 |
0.50 |
水平嵌合 |
2.10 |
7.20 |

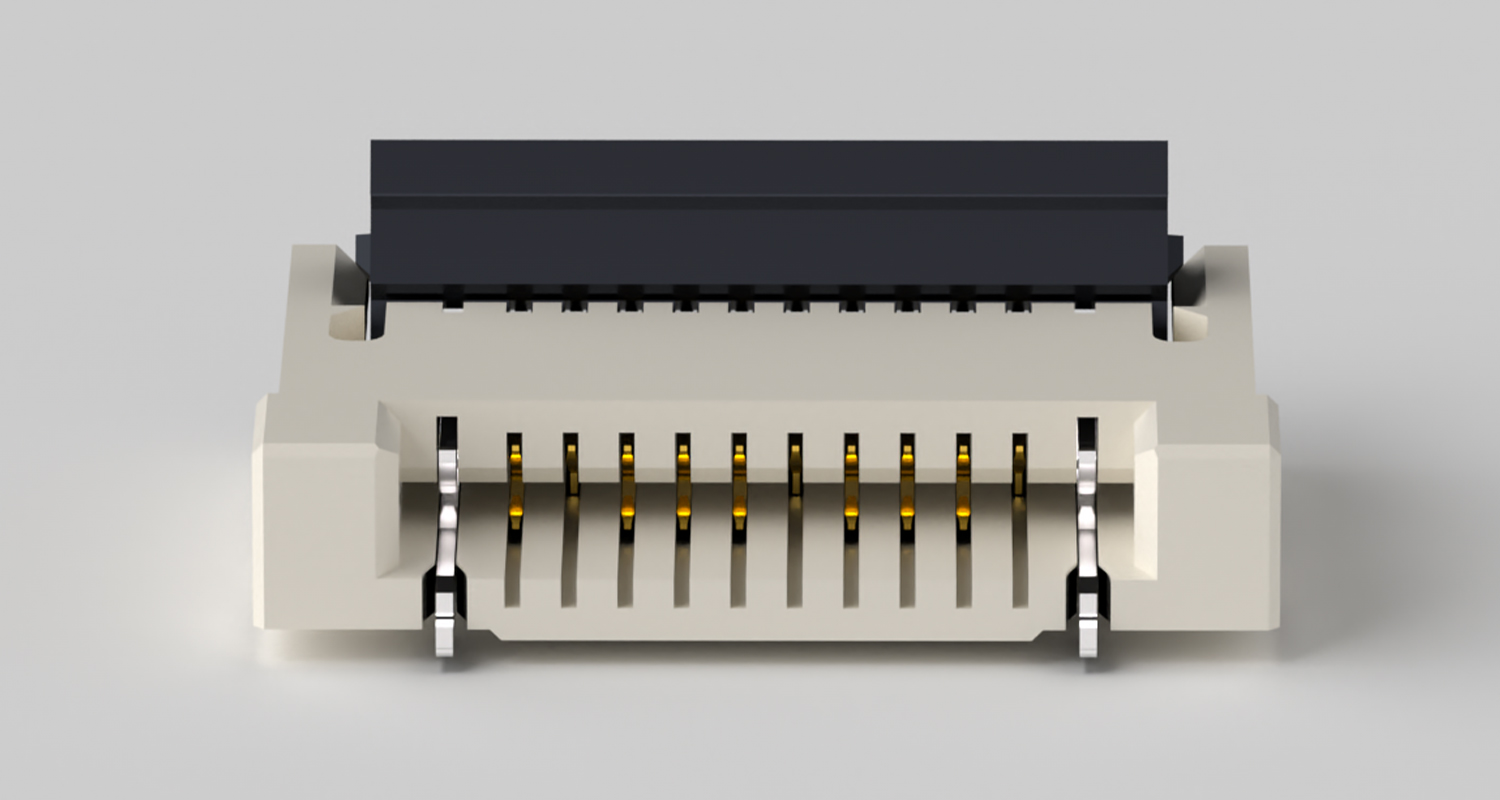

10 |
Back flip |
上下两接点 |
-40°C ~ +125°C |
V-by-One®HS |
HF86 |
产品特性
◆業界首創上下兩個獨立接點，防止異物進入
產品的端子上下觸點各配有彈性結構負載的雙點接點，可確保對異物的高接觸可靠性。
◆更大的設計自由度
由於產品可以使用端子的上觸點或下觸點，因此提高了產品設計的自由度。
此外，背鎖式結構還能顯著提升FPC/FFC排線在垂直方向上的保持力。
◆更好的加工性
儘管產品是背鎖式，但寬大的插入口與前鎖式一樣寬，便於插入 FPC/FFC排線。
此外，由於SLD推桿在交付時是打開的，因此連接只需兩個步驟即可完成：插入 FPC/FFC 和關閉推桿。
◆可偵測 FPC/FFC排線的連線狀態。
當插入FPC/FFC排線後，可透過檢查FPC/FFC排線的凸片的位置來偵測連接狀態。
◆125°C 耐熱性
本產品非常適合汽車設備等需要耐熱性的應用。
使用FFC排線時，耐熱溫度為105C。若FPC排線的耐熱溫度低於125C，FFC排線的耐熱溫度低於105C，則適用 FPC/FFC 的耐熱溫度。
◆通過了各種車用設備的嚴格測試
該產品通過了各種車載設備的嚴格測試。
(例如溫度循環）溫度：-55 → +15 至 +35 → +125 → +15 至 +35°C
時間：30 → 2-3 → 30 → 2-3 分鐘 在上述條件下循環 1000 次。
◆符合RoHS環保要求
無鹵素。
連接器中不使用超過標準值的氯或溴。
根據 IEC 61249-2-21 標準定義，Br：900ppm 或以下，Cl：900ppm 或以下，Br + Cl：1500ppm 或以下。
產品的端子上下觸點各配有彈性結構負載的雙點接點，可確保對異物的高接觸可靠性。
◆更大的設計自由度
由於產品可以使用端子的上觸點或下觸點，因此提高了產品設計的自由度。
此外，背鎖式結構還能顯著提升FPC/FFC排線在垂直方向上的保持力。
◆更好的加工性
儘管產品是背鎖式，但寬大的插入口與前鎖式一樣寬，便於插入 FPC/FFC排線。
此外，由於SLD推桿在交付時是打開的，因此連接只需兩個步驟即可完成：插入 FPC/FFC 和關閉推桿。
◆可偵測 FPC/FFC排線的連線狀態。
當插入FPC/FFC排線後，可透過檢查FPC/FFC排線的凸片的位置來偵測連接狀態。
◆125°C 耐熱性
本產品非常適合汽車設備等需要耐熱性的應用。
使用FFC排線時，耐熱溫度為105C。若FPC排線的耐熱溫度低於125C，FFC排線的耐熱溫度低於105C，則適用 FPC/FFC 的耐熱溫度。
◆通過了各種車用設備的嚴格測試
該產品通過了各種車載設備的嚴格測試。
(例如溫度循環）溫度：-55 → +15 至 +35 → +125 → +15 至 +35°C
時間：30 → 2-3 → 30 → 2-3 分鐘 在上述條件下循環 1000 次。
◆符合RoHS環保要求
無鹵素。
連接器中不使用超過標準值的氯或溴。
根據 IEC 61249-2-21 標準定義，Br：900ppm 或以下，Cl：900ppm 或以下，Br + Cl：1500ppm 或以下。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
