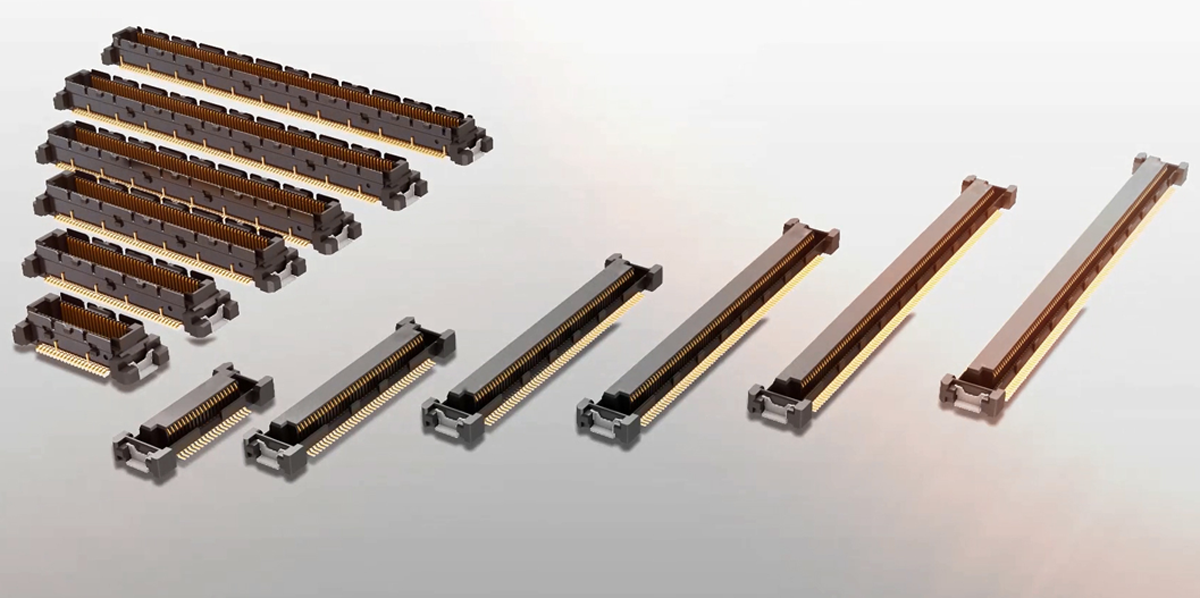

0.5mm間距
BM05A
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT/DIP |
|
嵌合形式 |
Stacking | 接點方向 | Top Entry |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
40,80,120,160,220芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
10Gbps、16Gbps 或 25Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
6.2mm |
嵌合高度 |
5，8mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.5A
|
耐電壓值 |
AC 200Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
75mΩ Max. |
|
使用溫度範圍（Max） |
125 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
2000 PCS |
插头侧值+插座侧值
堆叠高度变化型（5、8mm）
40,80,120,
160,220芯
P：双排插头
R：双排插座
(800)：标准产品，
[⑧=05]: 压纹包装（2,000 件/卷）
[⑧=10]: 压纹包装（5,000 件/卷）
(895): 压纹包装（1,000 件/卷）（用于原型）
產品訂單編碼規則：BM50A-X-XXP/X-0.5V-805
①系列名称
②高度类型堆叠高度（mm）：
③信号端子数
④连接器类型
⑤电源端子数
⑥接触间距
⑦端子形状
⑧包装类型
BM50A
无
0.5mm
V：直型SMT
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
金具 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
220 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
母座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
220 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
公座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
160 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
母座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
160 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
公座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
120 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
母座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
120 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
公座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
80 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
母座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
80 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
公座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
40 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
母座 |
BM50A |
||
|
|
量产中 |
0.50 |
基板平行插接 |
5mm/8mm |
6.2 |
40 |
with |
-40 °C ~ +125 °C |
10Gbps、16Gbps 或 25Gbps |
公座 |
BM50A |
产品特性
◆透過屏蔽和接地採取電磁幹擾對策
透過將金屬屏蔽層與加強金屬配件連接，可實現安全接地。 (例如）160 磁芯：接合時，依下列順序接觸：屏蔽、電源端子、訊號端子。
較大的導向形狀方便了接合操作（導向形狀還能防止反向插入)。
◆端子接觸可靠
訊號端子的有效接觸長度為1.2mm，此長度足以為配接行程提供足夠的餘裕。
◆附有加強金屬配件，可提高焊接剝離強度
加固配件可在焊接過程中提高電路板的剝離強度，其獨特的結構可與接地板接觸，從而起到加固接地板的作用。
◆大導向形狀帶來出色的配接性能
◆可提供無接地板的型號。
也有去掉接地板、增加訊號端子數量以補償去除地板的型號。
◆訊號：接地 = 10:1
訊號端子和接地端子的比例為 10:1，並以 SMT 方式直接從接地板連接到電路板上，以穩定接地線並減少雜訊。
◆高速傳輸特性

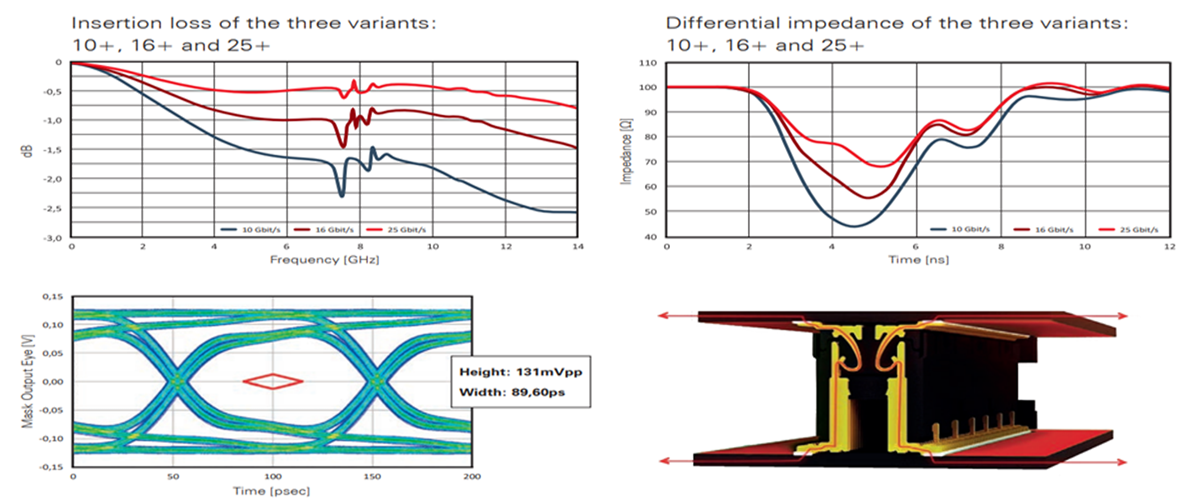

連接器系統在10、16 或 25 Gbps 下進行的模擬展示了一流的訊號完整性，這使得連接器系統成為高達 25 Gbps 及更高資料傳輸速率的應用的首選。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
