基板對基板/基板對FPC連接器

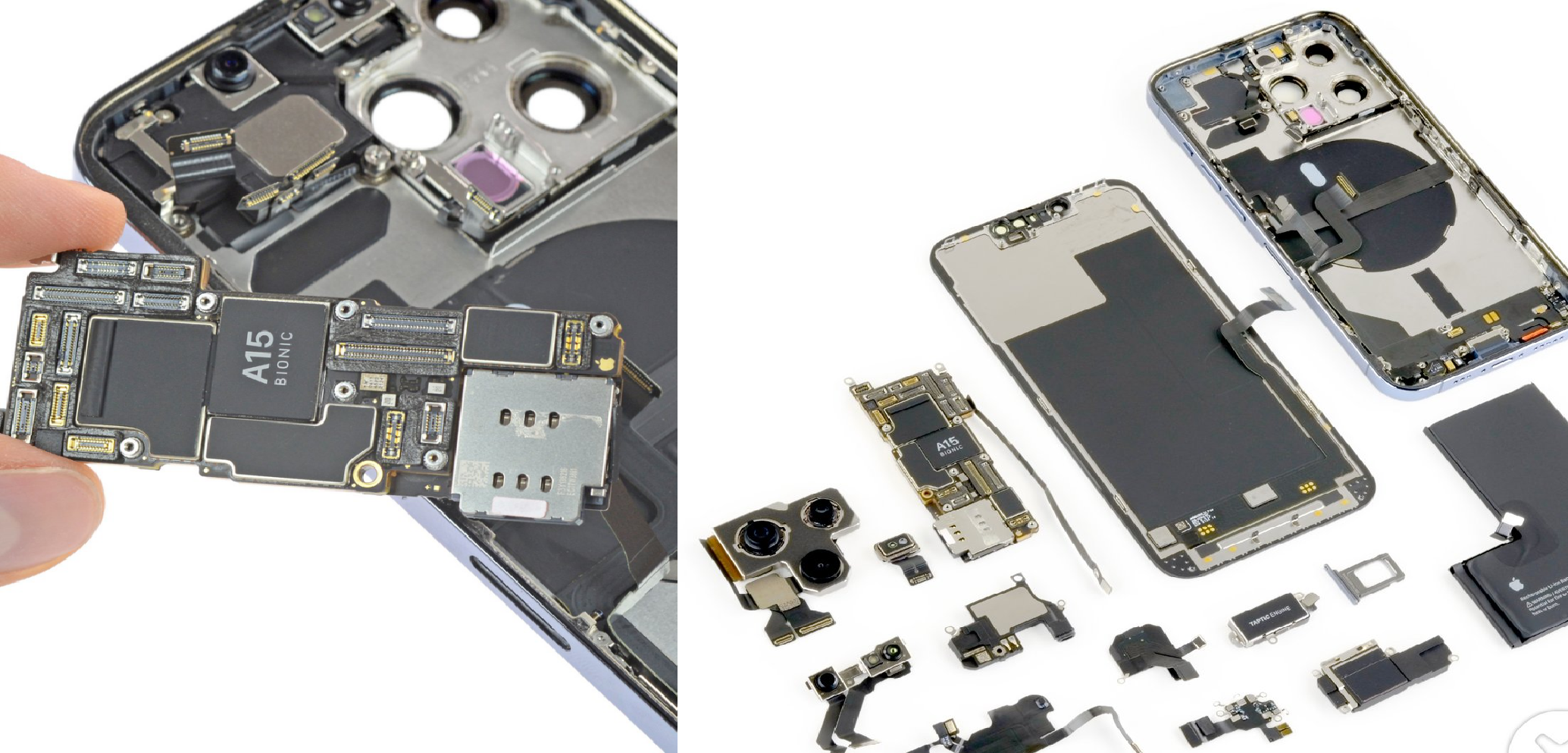

隨著下一代通訊標準5G商用化的逐步推進, 憑藉5G網路的 “高速率&大容量”, “高可靠性&低延遲”和“多終端同時連接”的特性, 相關通信業務正在迅速擴大。京森紅提供種類豐富的闆對板連接器。其中間距0.3mm的低背省空間產品尤其適用於智慧型手機與穿戴式裝置等小型裝置；採用可動結構的產品能夠吸收基板貼裝時產生的錯位與振動，尤其適用於汽車與醫療設備等對接觸可靠性要求嚴格的裝置。此外我司為提高產品可靠性開發了各種獨特的構造，諸如抗震抗摔雙觸點夾持結構、提高端子集中負重排除異物的結構等等。

電池連接器 0.3mm 間距 0.35mm間距 0.4mm間距 0.5mm間距 0.8mm間距

電池連接器

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

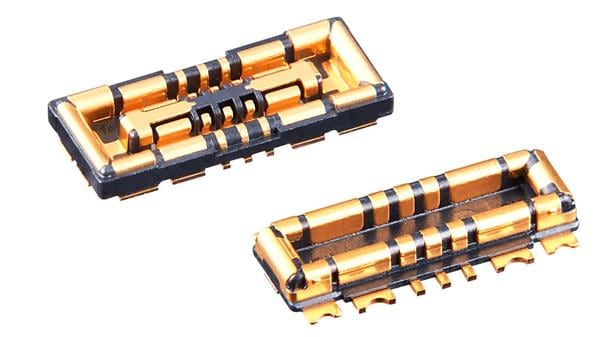

	BT15B系列	0.7mm	2.2mm	垂直嵌合-垂直嵌合	有	SMT	DC 0.3A/Contact DC 15A/metal tab		訊號端子 : 4/6芯 ; 電源端子 : 4芯

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

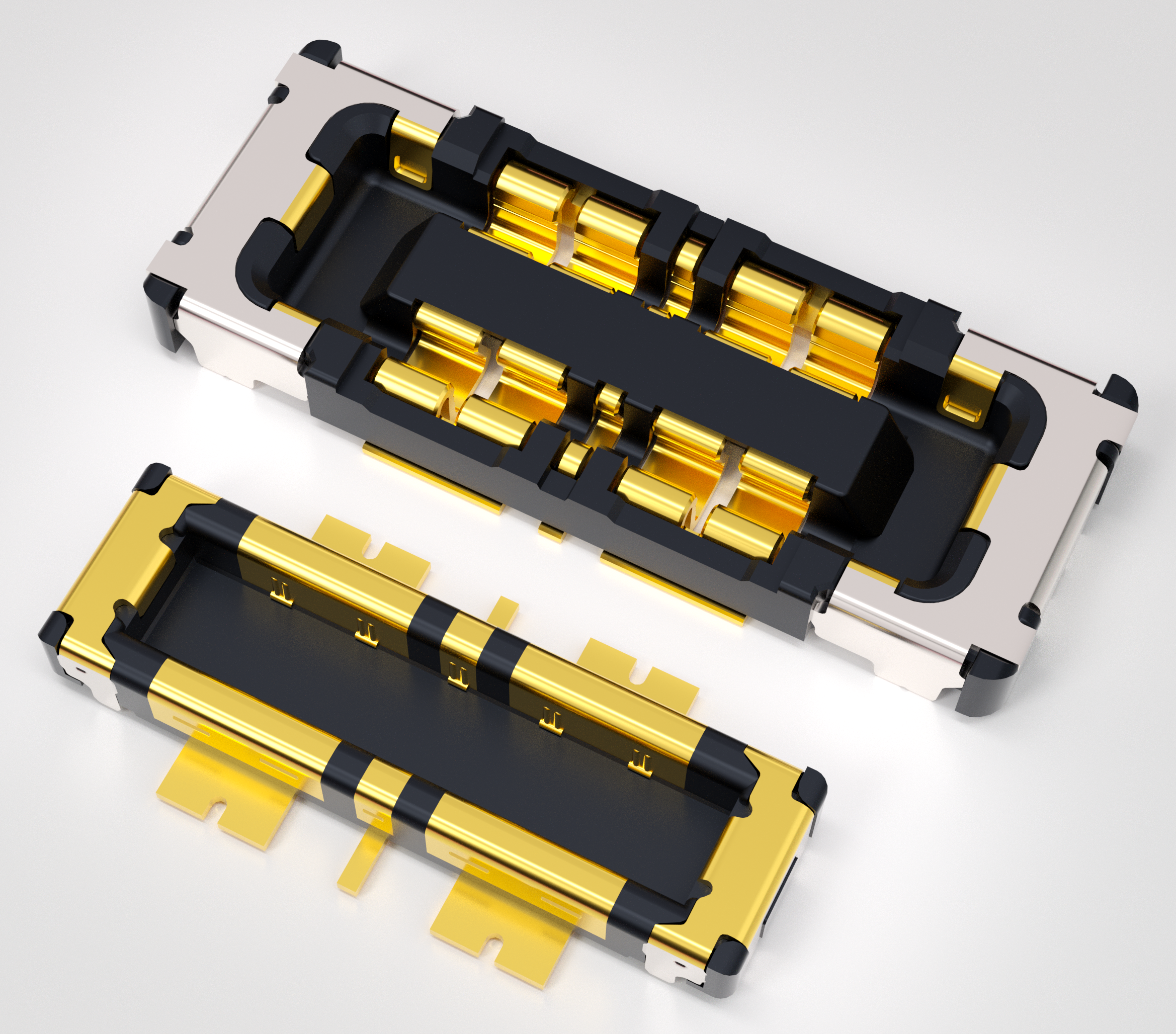

	BT10A系列	0.7mm	2.2mm	垂直配合 - 垂直配合	有	SMT	DC0.4A/Contact DC10A/metal tab		訊號端子 : 2/4芯電源端子 : 4芯

0.3mm 間距

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

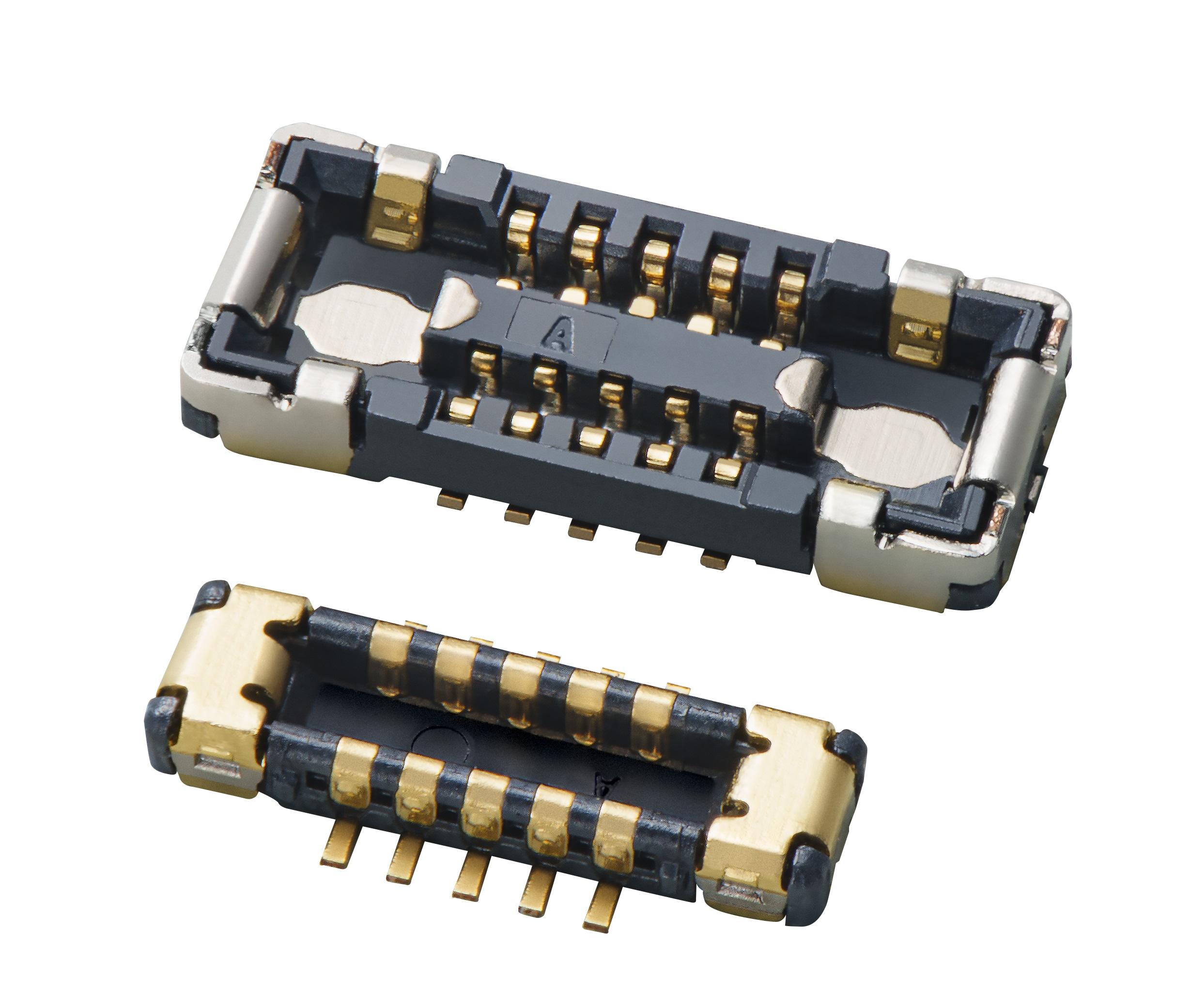

	BM30A系列	0.6mm	1.5mm	垂直嵌合-垂直嵌合	有	SMT	DC 0.5A/Contact DC 5.0A/metal tab		10,50芯

0.35mm間距

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

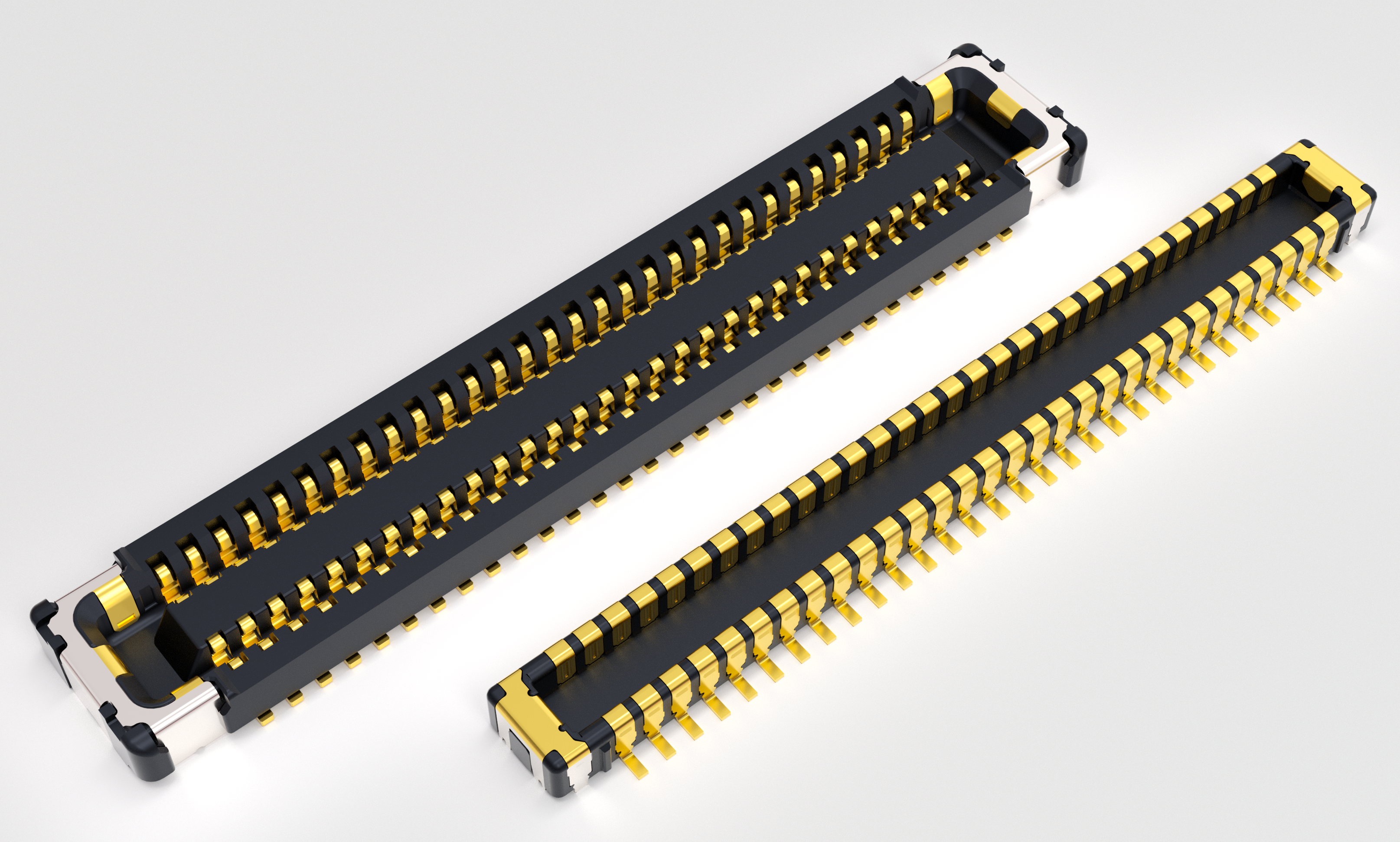

	BM35D系列	0.8mm	2.3mm	垂直嵌合-垂直嵌合	有	SMT	DC 0.3A/Contact DC 5.0A/metal tab		50,60芯

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

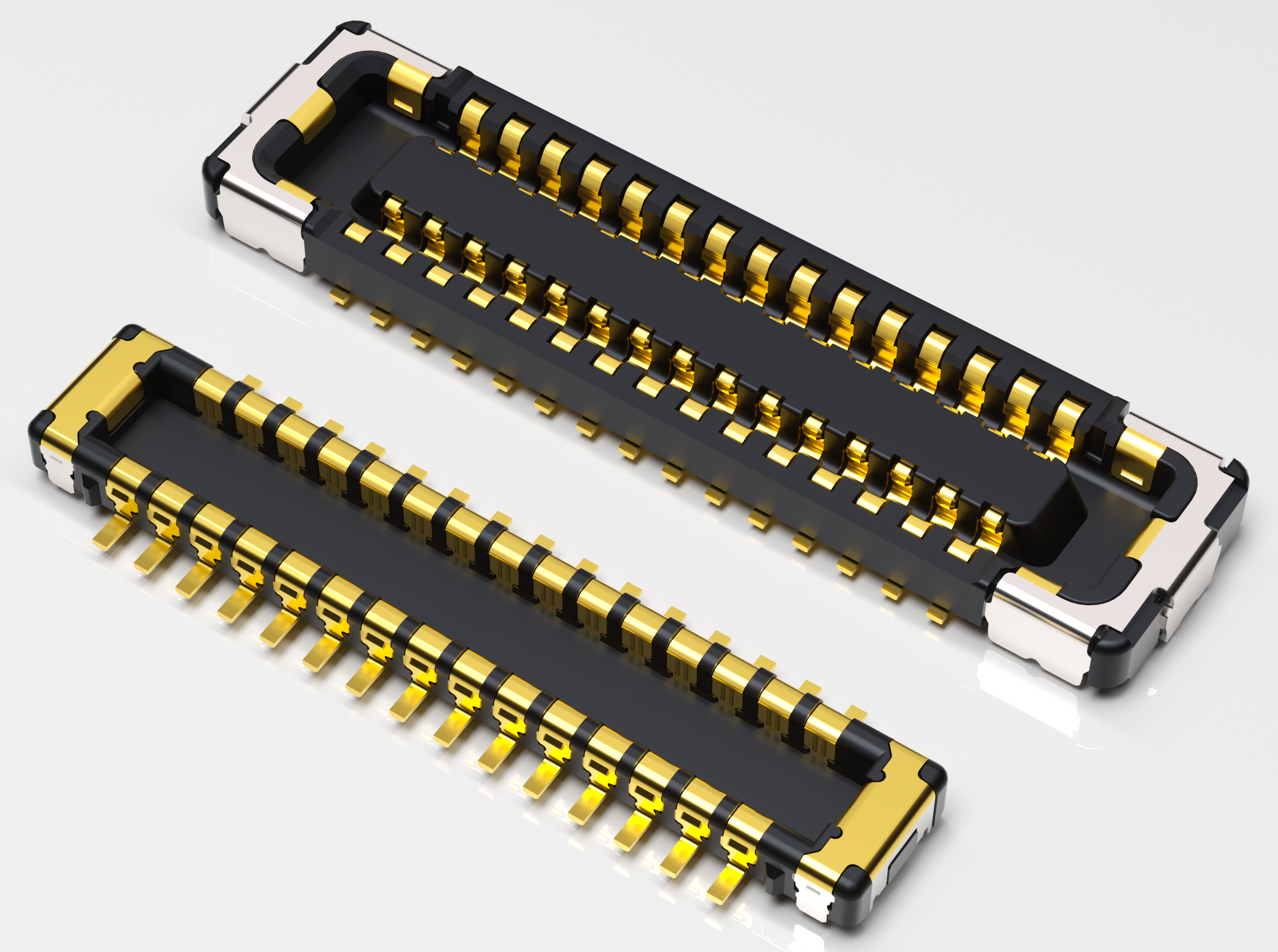

	BM35C系列	0.6mm	1.95mm	垂直嵌合-垂直嵌合	有	SMT	DC 0.3A/Contact DC 5.0A/metal tab		6,10,12,16,24,30,40,44,50,60芯

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

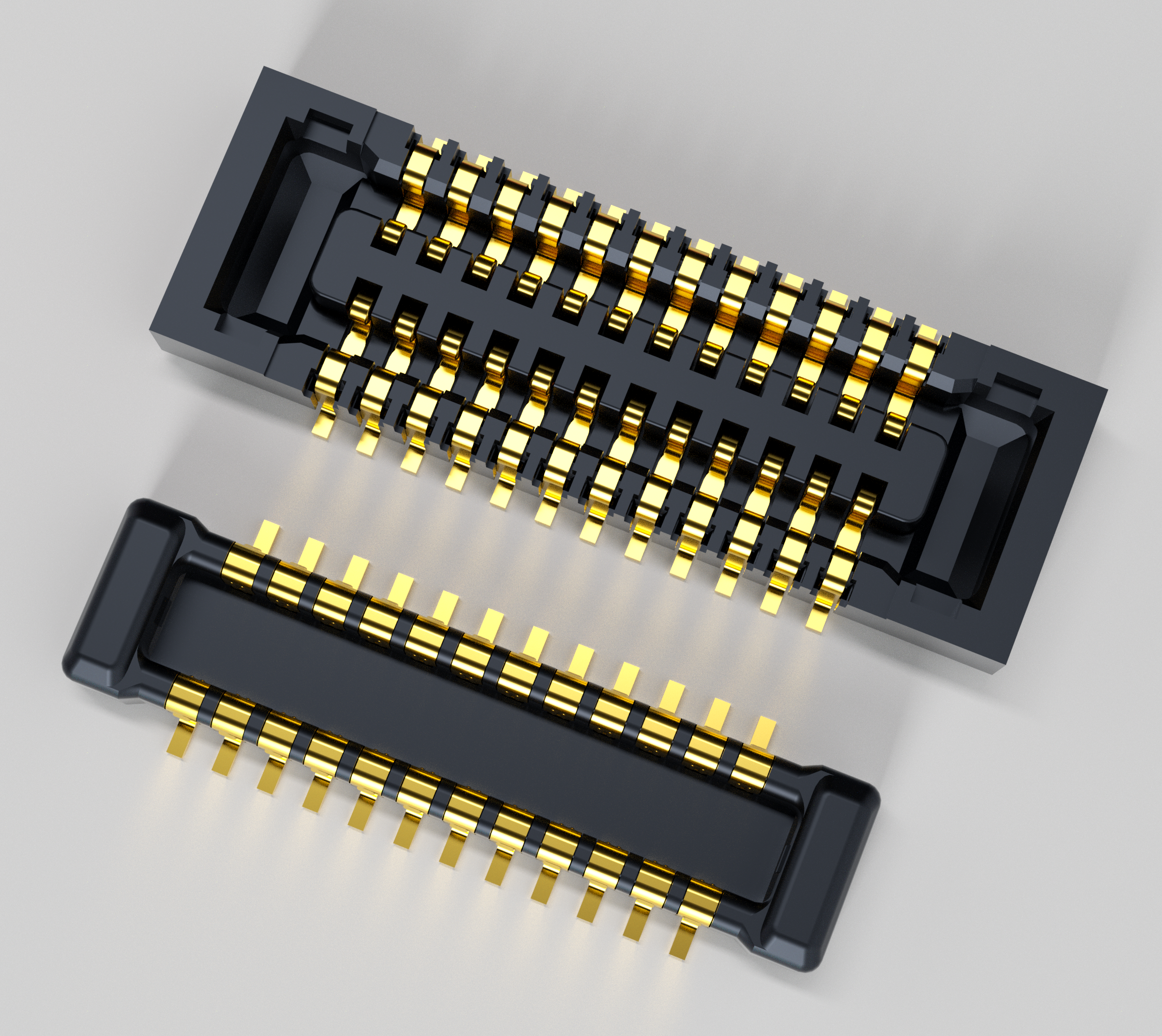

	BM35A系列	0.8mm/1.0mm/1.5mm	2.4mm	垂直嵌合-垂直嵌合	有	SMT	DC 0.3A/Contact		12，16，24，30，32，34，40，48芯

0.4mm間距

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

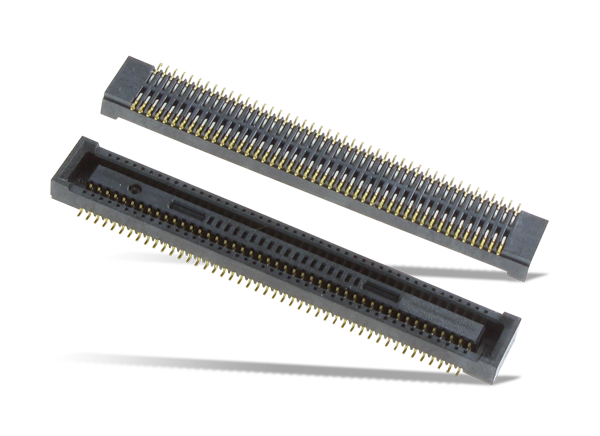

	BM40A系列	1.5~4.0mm	3.4mm	垂直嵌合-垂直嵌合	有	SMT	DC 0.3A/Contact		10, 12, 20, 24, 30, 34, 36, 40, 44, 48, 50, 60, 70, 80, 90, 100, 120芯

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

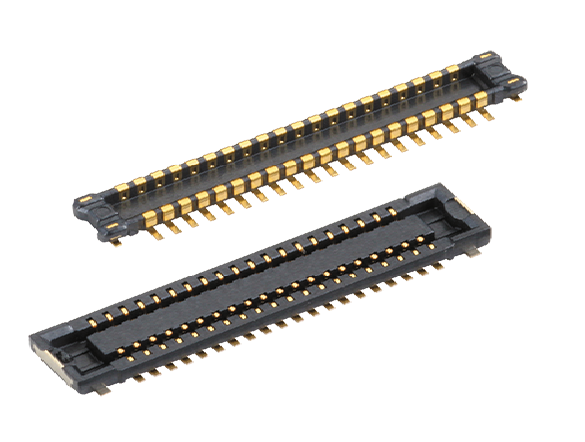

	BM40B系列	0.8mm	2.5mm	垂直嵌合-垂直嵌合	有	SMT	DC 0.3A/Contact		10,12,14,16,20,24,30,34,40,44,50,54,60,64,70,80芯

0.5mm間距

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

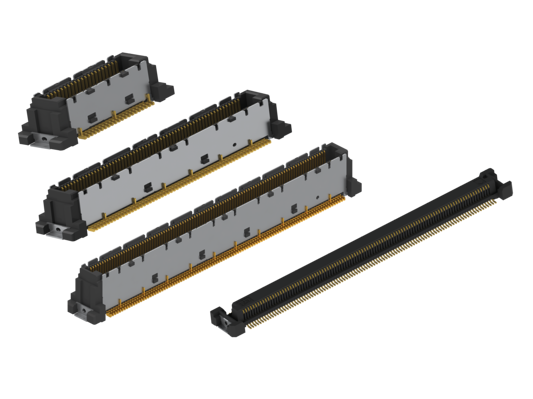

	BM05A	5，8mm	6.2	垂直嵌合-垂直嵌合	有	SMT	0.5 A	10Gbps、16Gbps 或 25Gbps	40,80,120,160,220芯

0.8mm間距

产品图片	产品名称	產品嵌合高度	產品寬度	連接方式	固定焊接片	基板安裝方式	額定電流	高速傳輸	芯數展開（包括計劃）

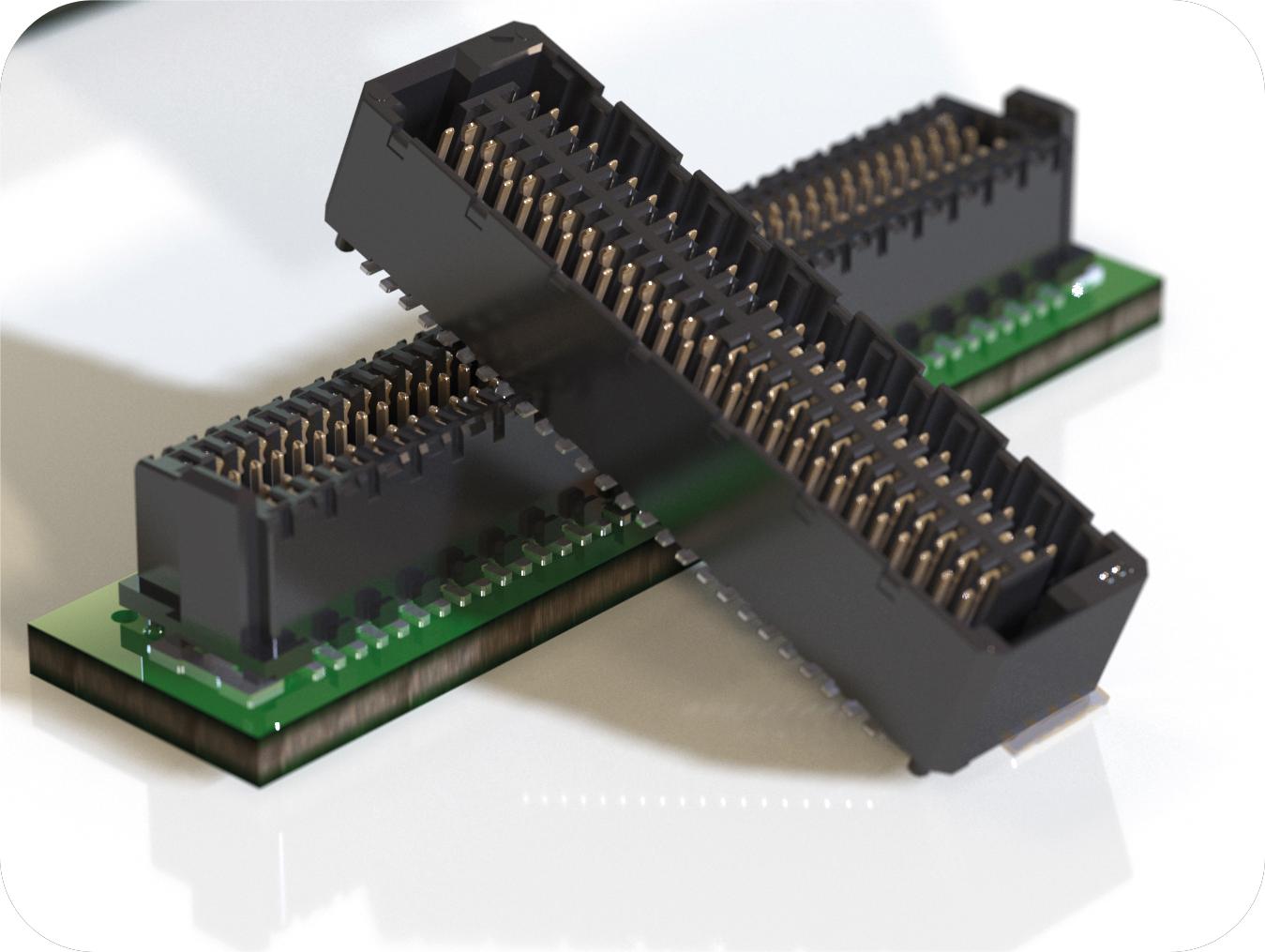

	BM80A	6mm~21mm	6.1mm	垂直嵌合-垂直嵌合垂直嵌合-水平嵌合	有	SMT	信号端子1.7A/引脚	16Gbps	12，20，32，52，80芯
