0.4mm間距

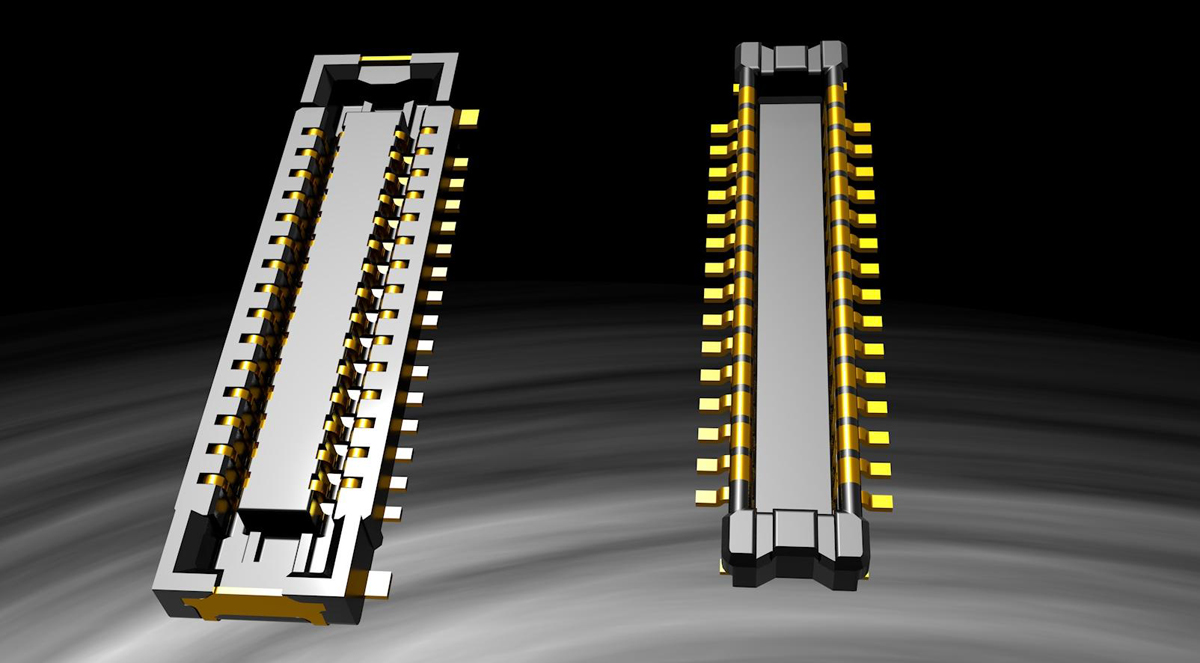

BM40B系列
BM40B系列連接器的端子接點部分採用抗振動，抗衝擊能力強的「CAM接點形狀（2點接觸）」，以及在插頭部分採用提高集中負重，可排除異物的結構，實現了產品的高穩定性。 BM40B系列連接器具有簡單的鎖定結構，可提供觸覺回饋，以確保出色的插拔操作手感。此連接器系列非常適合用於各種應用應智慧型手機，平板電腦等小型電子設備的高密度實裝需求開發的0.4mm間距、嵌合高度0.8mm、寬度僅2.5mm的板對板連接器。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
Stacking | 接點方向 | Top Entry |
|
嵌合部間距Pitch |
0.4mm | 基板安裝間距Pitch | 0.4mm |
|
芯數 |
10,12,14,16,20, 24,30,34,40,44,50, 54,60,64,70,80芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
2.5mm |
嵌合高度 |
0.8mm |
|
額定電壓（AC） |
60V |
額定電壓（DC） |
60V |
|
額定電流 |
0.3A/Contact
|
耐電壓值 |
AC 150Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
90mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-55 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
5000 PCS |
插头侧值+插座侧值
堆叠高度变化型（0.8mm）
10,12,14,16,20,
24,30,34,40,44,50,
54,60,64,70,80芯
P：双排插头
R：双排插座
(800)：标准产品，
[⑧=05]: 压纹包装（5,000 件/卷）
[⑧=10]: 压纹包装（10,000 件/卷）
(895): 压纹包装（1,000 件/卷）（用于原型）
產品訂單編碼規則：BM40B-08-XXP/X-0.4V-805
①系列名称
②高度类型堆叠高度（mm）：
③信号端子数
④连接器类型
⑤电源端子数
⑥接触间距
⑦端子形状
⑧包装类型
BM40B
无
0.4mm
V：直型SMT
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
金具 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
80 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
80 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
70 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
70 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
64 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
64 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
60 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|

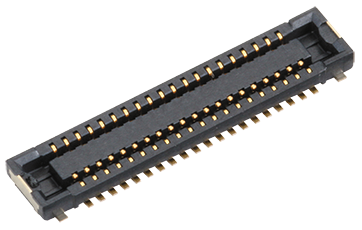

量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
60 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
54 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
54 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
50 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
50 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
44 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
44 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
40 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
40 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
34 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
34 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
30 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
30 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
24 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|

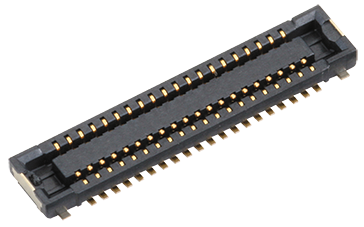

量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
24 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|

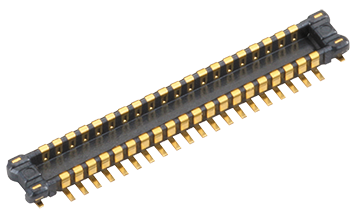

量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
20 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
20 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
16 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|

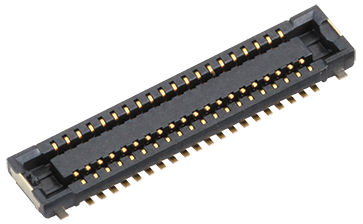

量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
16 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|

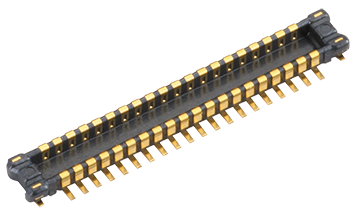

量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
14 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|

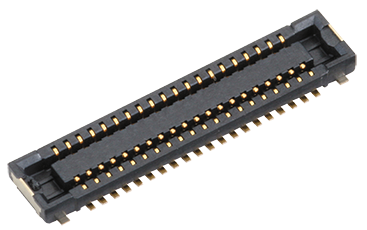

量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
14 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
12 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|

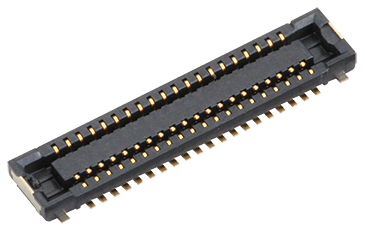

量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
12 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
10 |
with |
-55 ～ +85℃ |
公座 |
BM40B |
|||
|
量产中 |
0.40 |
基板平行插接 |
0.80 |
2.50 |
10 |
with |
-55 ～ +85℃ |
母座 |
BM40B |
产品特性
◆ 接點部採用「夾持接點形狀（2點接觸）」，具有耐振動和耐落下衝擊等特性。此外，插頭側的端子形狀採用「TN-R」機構，能夠排除焊錫飛散，電路板的廢屑，實現了高度的接觸信賴性。
◆ 嵌合時的鎖扣構造，採用「FINE-LOCK」。低背的同時具有良好的手感，增加了拔去時的固定力。
◆ 連接器背面無金屬露出，因禁排區很小，產品端子焊盤間的配線自由度較高。適用於高密度實裝。
◆防止起焊的結構
插座有一高度的鎳屏障，插頭是一體成型的，可防止在SMT焊接時發生爬錫的風險。
◆防潑水結構
兩個連接器上的接觸區都有一層隔離屏障，防止助焊劑和其他飛濺材料附著在接觸區上。
◆符合RoHS 規範
考慮到環境問題，沒有使用RoHS指令所禁止的物質。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
