0.4mm間距
BM40A系列
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
Stacking | 接點方向 | Top Entry |
|
嵌合部間距Pitch |
0.4mm | 基板安裝間距Pitch | 0.4mm |
|
芯數 |
10, 12, 20, 24, 30, 34, 36, 40, 44, 48, 50, 60, 70, 80, 90, 100, 120芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
USB2.0, USB3.0, USB3.1 Gen2, MIPI, SATA, PCIe, USB4.0 Gen.2 |
|
傳輸速度（代表參考値） |
20.0 Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
3.4mm |
嵌合高度 |
1.5, 2.0, 2.5, 3.0, 3.5, 4.0 mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.3A/Contact
|
耐電壓值 |
AC 250Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
Contact ：70 mΩMAX.
Anchor plate :20mΩMAX. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-55 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
15000 PCS |
插头侧值+插座侧值
堆叠高度变化型（1.5、2.0、2.5、3.0、3.5、4.0mm）
10, 12, 20, 24, 30, 34, 36, 40, 44,
48, 50, 60, 70, 80, 90, 100, 120芯
P：双排插头
R：双排插座
(800)：标准产品，
[⑧=05]: 压纹包装（5,000 件/卷）
[⑧=10]: 压纹包装（10,000 件/卷）
(895): 压纹包装（1,000 件/卷）（用于原型）
產品訂單編碼規則：BM40A-XX-XXP/X-0.4V-805
①系列名称
②高度类型堆叠高度（mm）：
③信号端子数
④连接器类型
⑤电源端子数
⑥接触间距
⑦端子形状
⑧包装类型
BM40A
无
0.4mm
V：直型SMT
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
金具 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.40 |
基板平行插接 |
1.5mm |
3.40 |
120 |
with |
-55 ～ +85℃ |
20.0 Gbps |

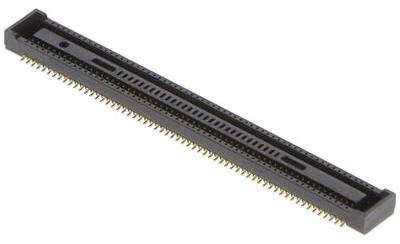

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5 mm |
3.40 |
120 |
with |
-55 ～ +85℃ |
20.0 Gbps |

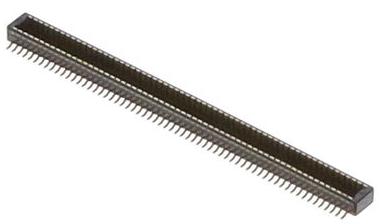

公座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 3.0mm |
3.40 |
100 |
with |
-55 ～ +85℃ |
20.0 Gbps |

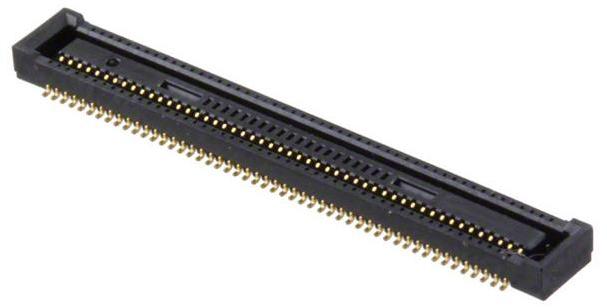

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5,3.0,mm |
3.40 |
100 |
with |
-55 ～ +85℃ |
20.0 Gbps |

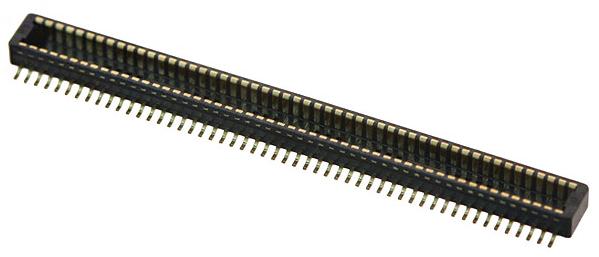

公座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 3.0, 4.0 mm |
3.40 |
90 |
with |
-55 ～ +85℃ |
20.0 Gbps |

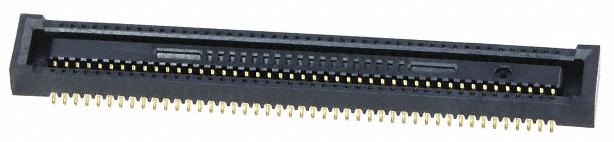

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 3.0, 4.0 mm |
3.40 |
90 |
with |
-55 ～ +85℃ |
20.0 Gbps |

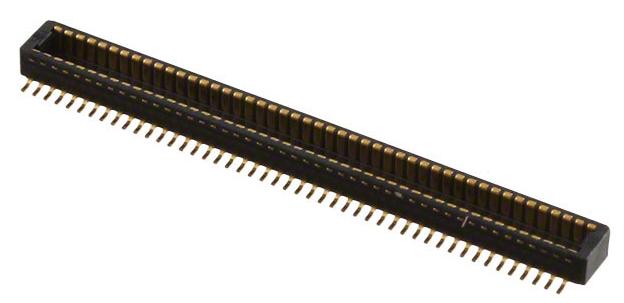

公座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 3.0, 3.5, 4.0 mm |
3.40 |
80 |
with |
-55 ～ +85℃ |
20.0 Gbps |

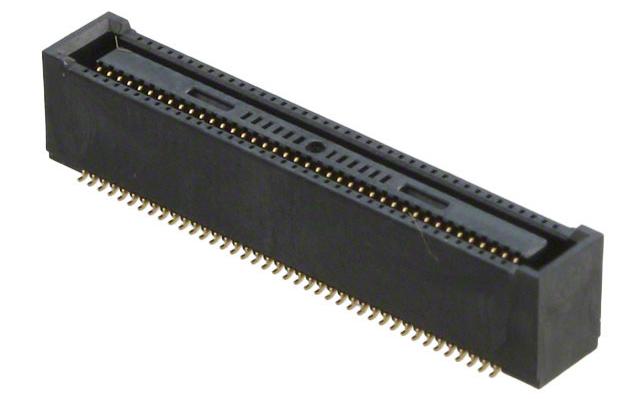

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0,3.0, 3.5, 4.0 mm |
3.40 |
80 |
with |
-55 ～ +85℃ |
20.0 Gbps |

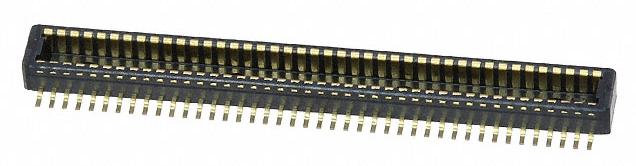

公座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 3.0mm |
3.40 |
70 |
with |
-55 ～ +85℃ |
20.0 Gbps |

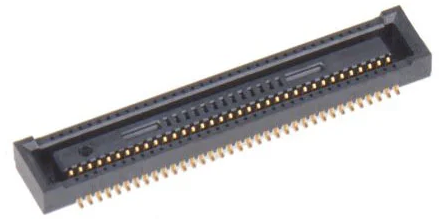

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 3.0 mm |
3.40 |
70 |
with |
-55 ～ +85℃ |
20.0 Gbps |

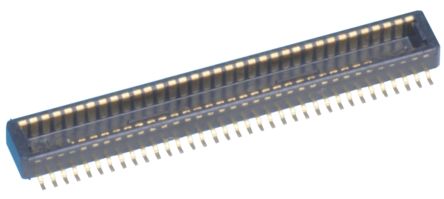

公座 |
BM40A |
||
|

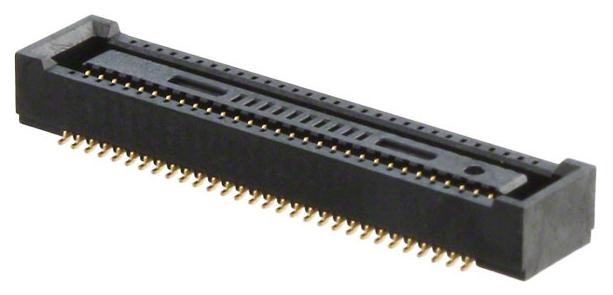

量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 2.5, 3.0, 3.5, 4.0 mm |
3.40 |
60 |
with |
-55 ～ +85℃ |
20.0 Gbps |
母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 2.5, 3.0, 3.5, 4.0 mm |
3.40 |
60 |
with |
-55 ～ +85℃ |
20.0 Gbps |

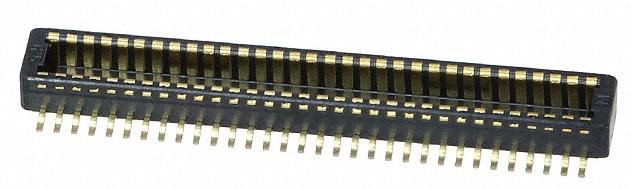

公座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 2.5, 3.0, 3.5, 4.0 mm |
3.40 |
50 |
with |
-55 ～ +85℃ |
20.0 Gbps |

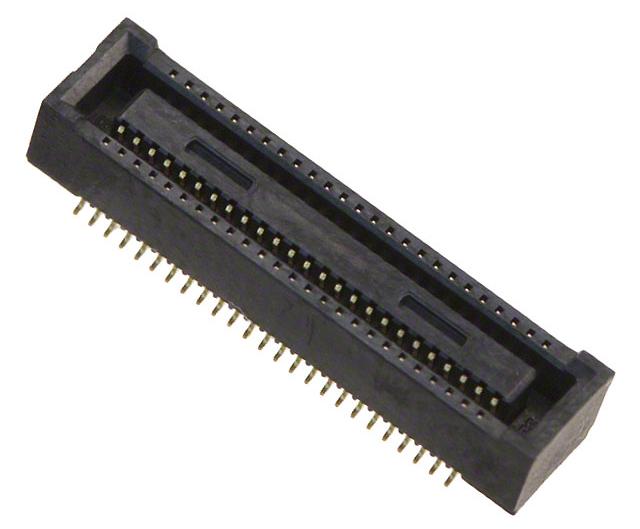

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 2.5, 3.0, 3.5, 4.0 mm |
3.40 |
50 |
with |
-55 ～ +85℃ |
20.0 Gbps |

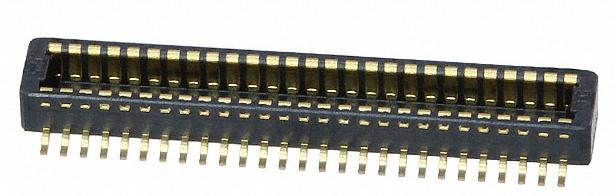

公座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
2.0,3.0mm |
3.40 |
44 |
with |
-55 ～ +85℃ |
20.0 Gbps |

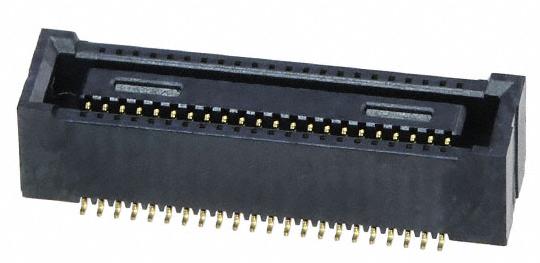

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
2.0, 3.0mm |
3.40 |
44 |
with |
-55 ～ +85℃ |
20.0 Gbps |

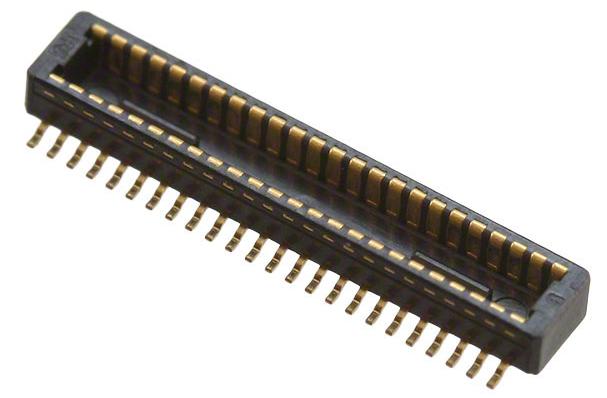

公座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 2.5, 3.0, 3.5mm |
3.40 |
30 |
with |
-55 ～ +85℃ |
20.0 Gbps |

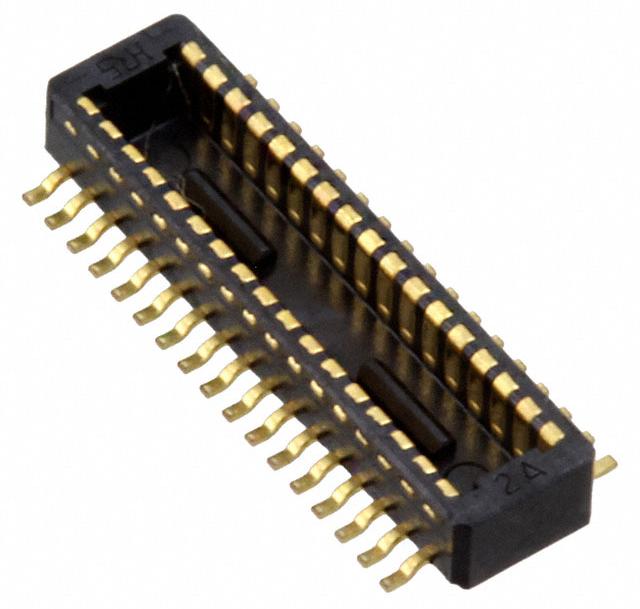

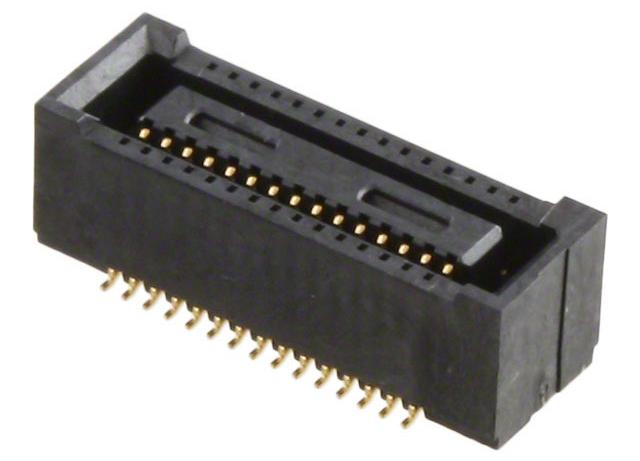

母座 |
BM40A |
||
|
量产中 |
0.40 |
基板平行插接 |
1.5, 2.0, 2.5, 3.0, 3.5mm |
3.40 |
30 |
with |
-55 ～ +85℃ |
20.0 Gbps |
公座 |
BM40A |
产品特性
節省空間的設計最大限度地減少了連接器的深度，同時確保吸入區域不會影響安裝。 深度等級最小：3.4毫米
◆ 產品嵌合高度變動範圍廣
儘管設計節省空間，但仍可提供 1.5毫米、2.0毫米、2.5毫米、3.0毫米、3.5毫米和 4.0毫米的嵌合高度變化。
◆ 端子接觸的可靠度高
1.5毫米嵌合高度類型的產品，其有效接合長度為0.45毫米，是接合長度最長的類型之一。
它具有良好的咔噠聲，可有效防止半嚙合，並為少量嚙合力較小的極點提供了鎖定裝置，以防止脫離。
◆ 帶有減震肋條的堅固結構
兩個連接器上的肋條在嚙合時相互貼合，可吸收撞擊造成的應力。
◆ 產品組裝配合自對準
由於導筋利用了死區空間，X和Y方向的單向自準直度均為0.33毫米。
◆ 相容於高速訊號和雜訊
還提供用於高速訊號和噪音的屏蔽類型，支援 USB4 Gen.2（20Gbps）傳輸。
◆ 防止起焊的結構
插座有一高度的鎳屏障，插頭是一體成型的，可防止在SMT焊接時發生爬錫的風險。
◆ 防潑水結構
兩個連接器上的接觸區域都有一層壁，防止助焊劑和其他飛濺材料附著在接觸區上。
◆符合RoHS 規範
考慮到環境問題，沒有使用RoHS指令所禁止的物質。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
