0.35mm間距

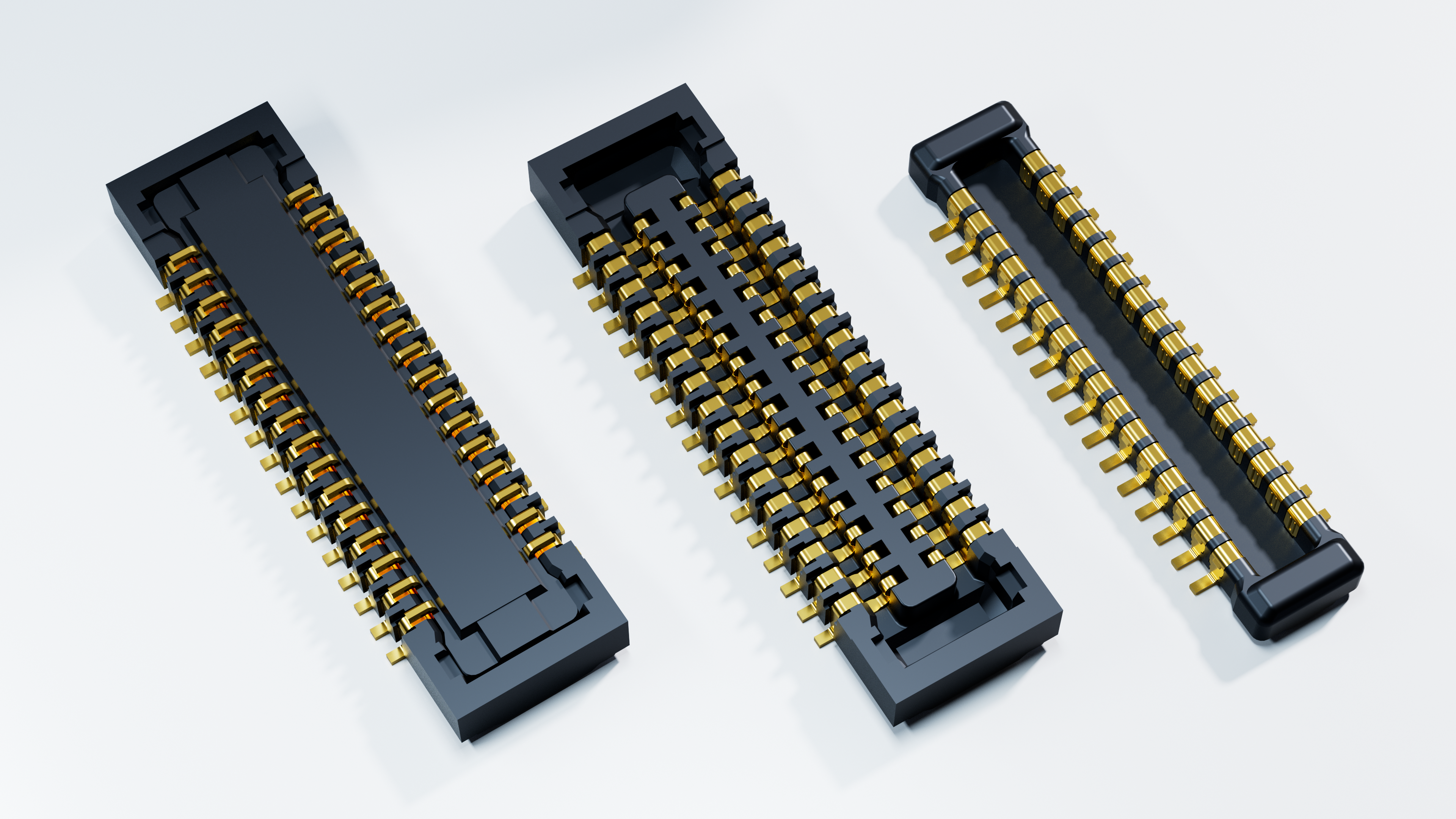

BM35A系列
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
Stacking | 接點方向 | Top Entry |
|
嵌合部間距Pitch |
0.35mm | 基板安裝間距Pitch | 0.35mm |
|
芯數 |
12，16，24，30，32，34，40，48芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
2.4mm |
嵌合高度 |
0.8mm/1.0mm/1.5mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
60V/Contact |
|
額定電流 |
0.3A/Contact
|
耐電壓值 |
AC 250Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
100mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
5000 PCS |
插头侧值+插座侧值
堆叠高度变化型（0.8、1.0、1.5mm）
12,16,24,30,32,
34,40,48芯
P：双排插头
R：双排插座
(800)：标准产品，
[⑧=05]: 压纹包装（20,000 件/卷）
[⑧=10]: 压纹包装（15,000 件/卷）
(895): 压纹包装（1,000 件/卷）（用于原型）
產品訂單編碼規則：BM35A-XX-XXP/X-0.35V-810
①系列名称
②高度类型堆叠高度（mm）：
③信号端子数
④连接器类型
⑤电源端子数
⑥接触间距
⑦端子形状
⑧包装类型
BM35A
无
0.35mm
V：直型SMT
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
金具 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

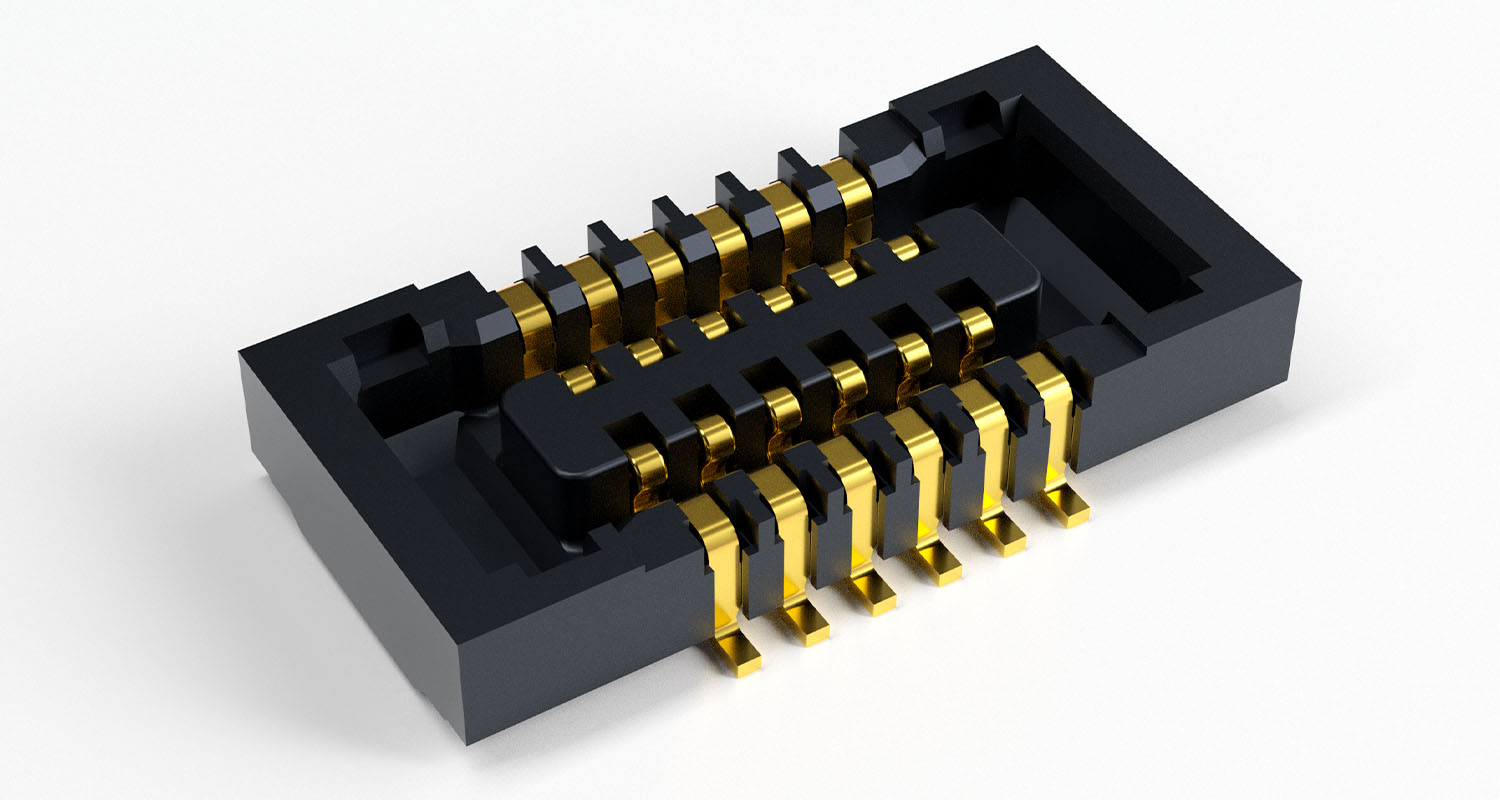

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
12 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|
量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
12 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
|||
|

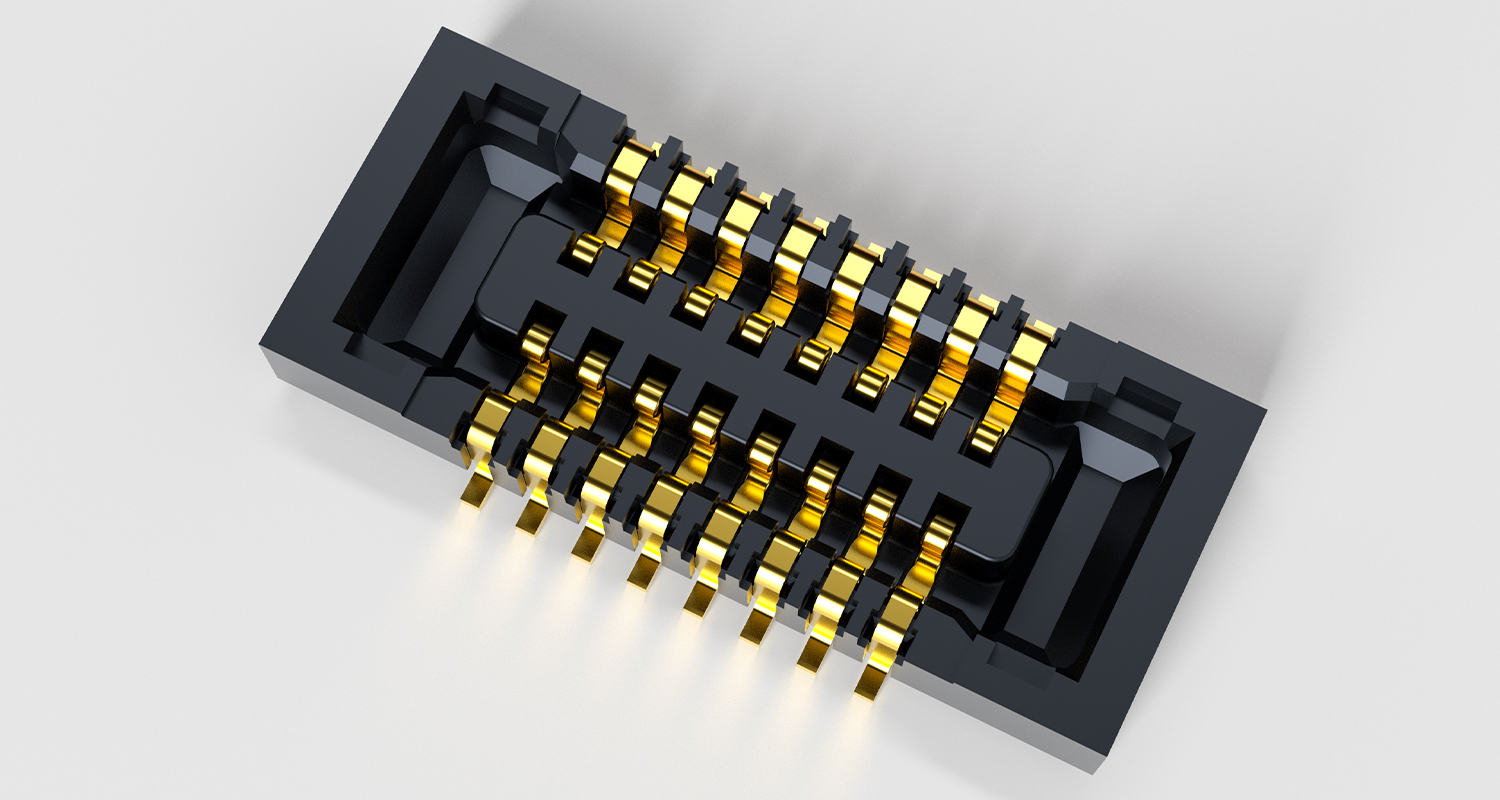

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
16 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|

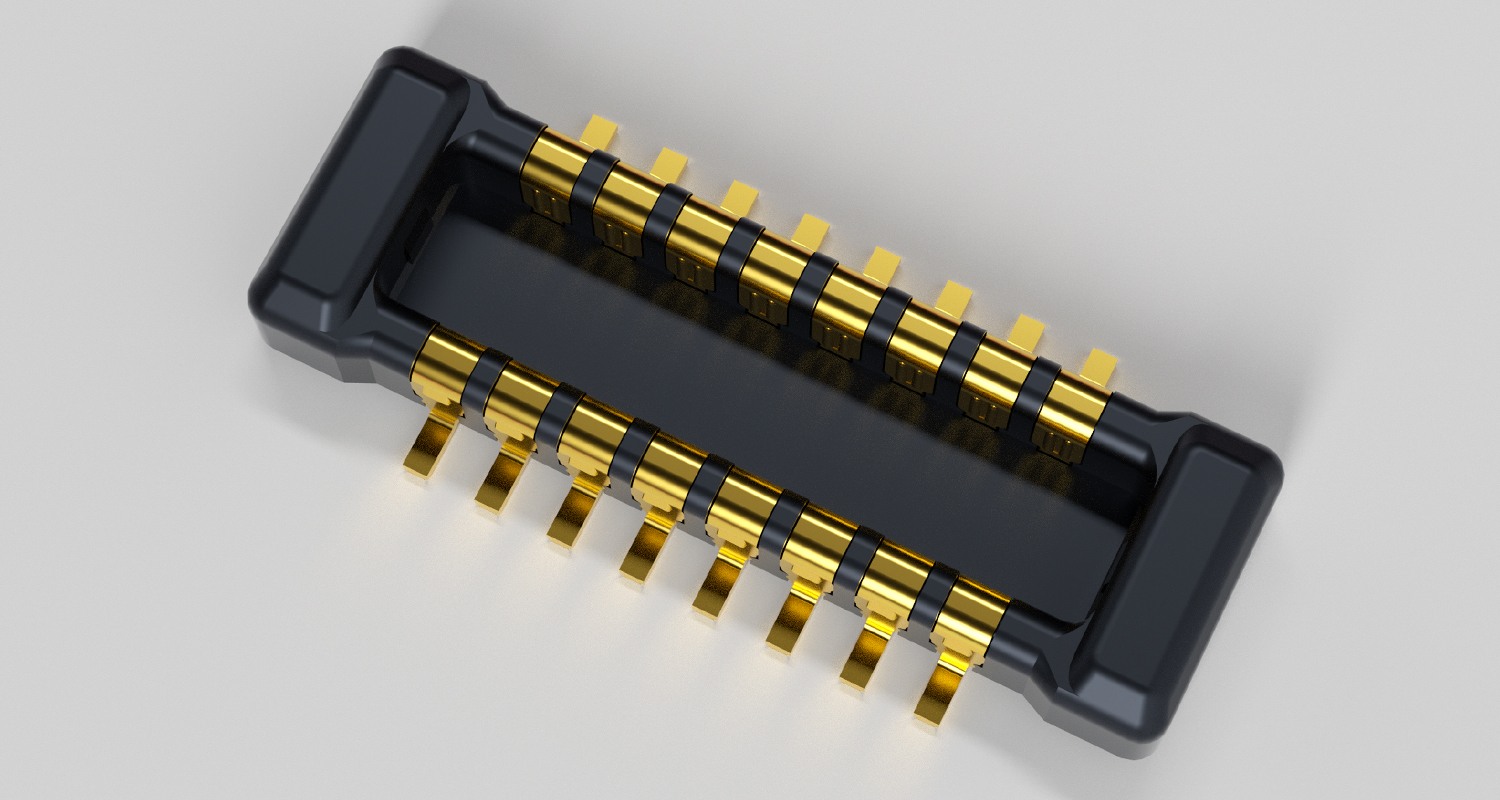

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
16 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
|||
|

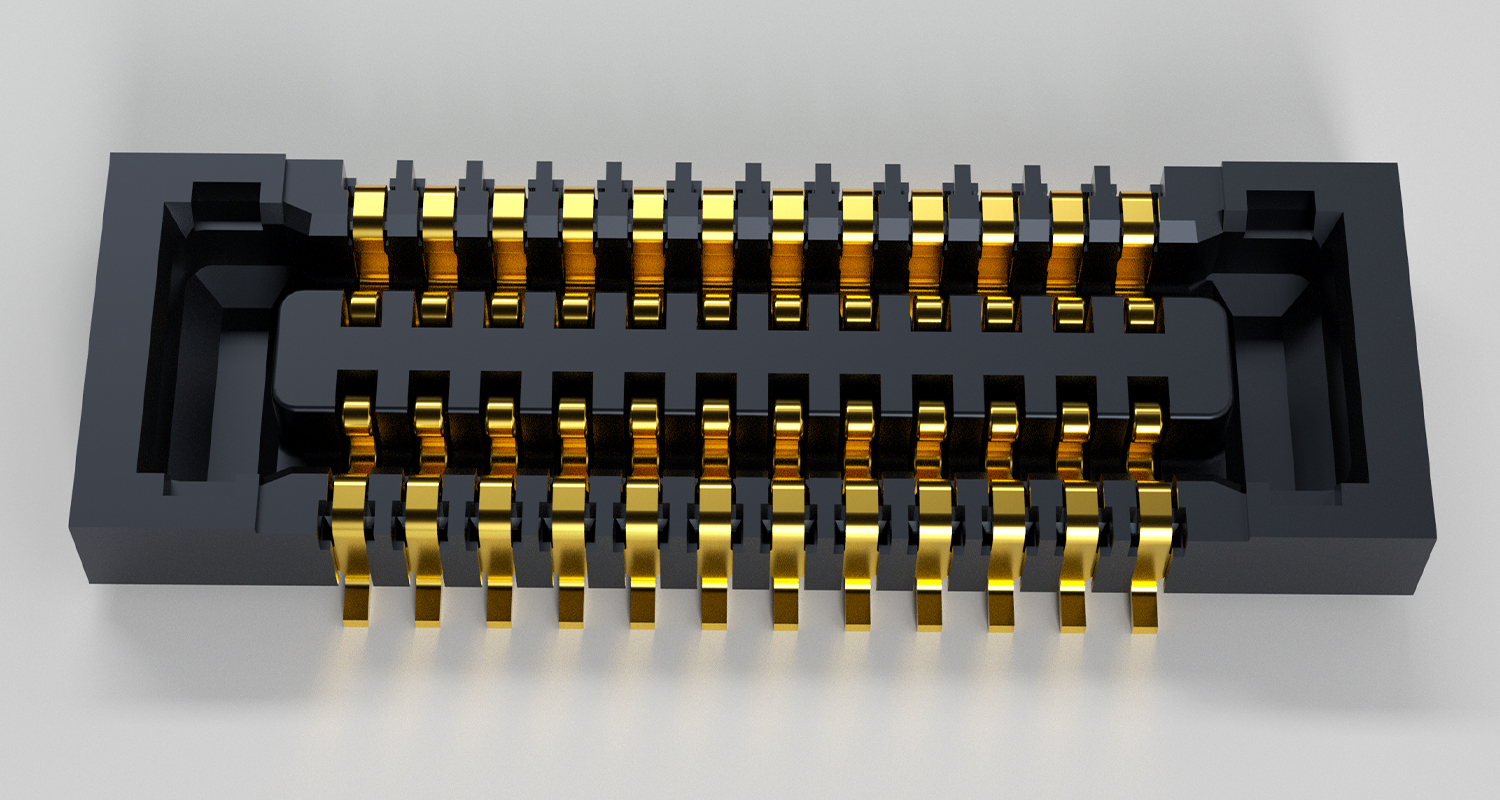

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
24 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|

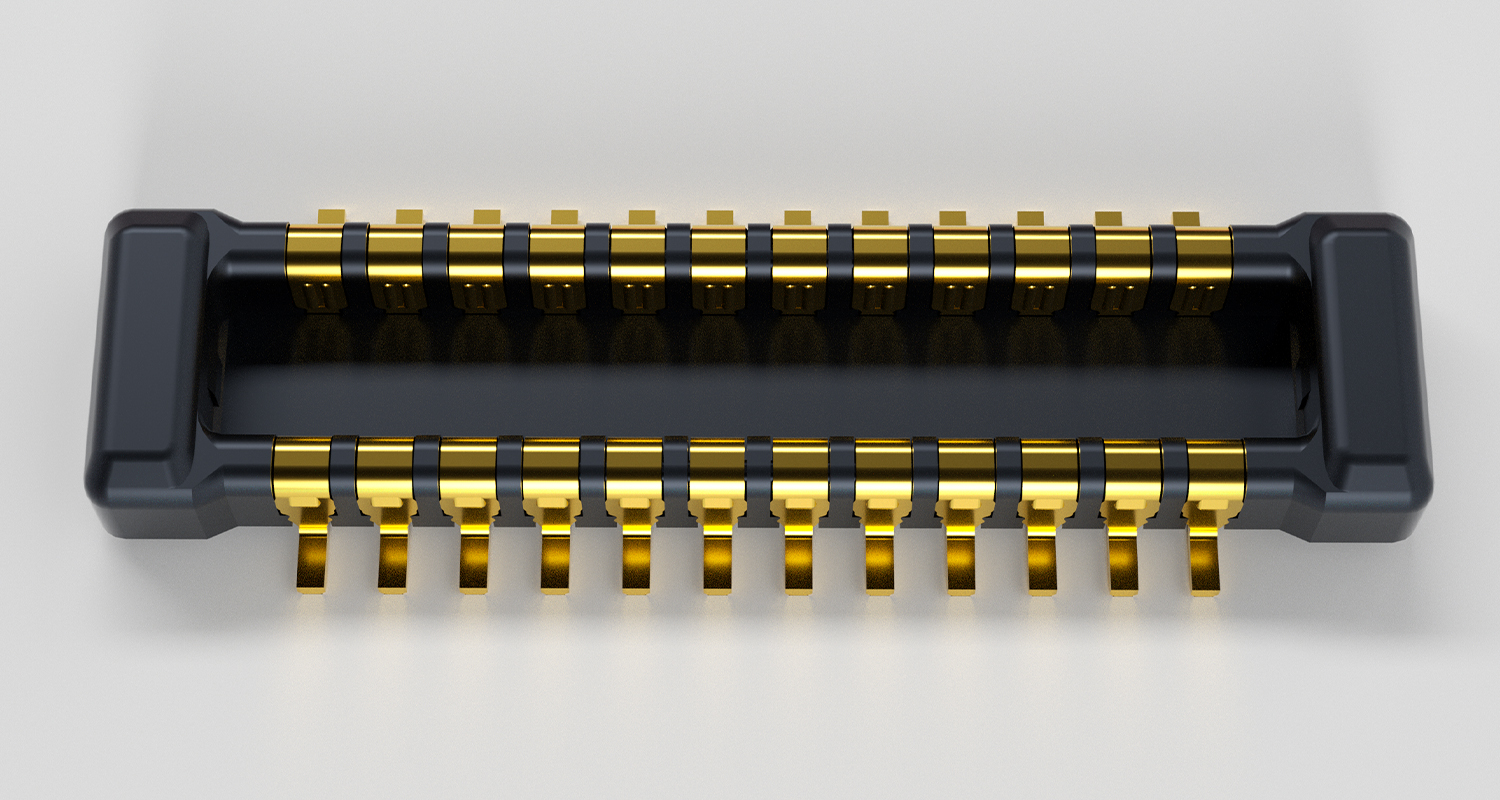

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
24 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
|||
|

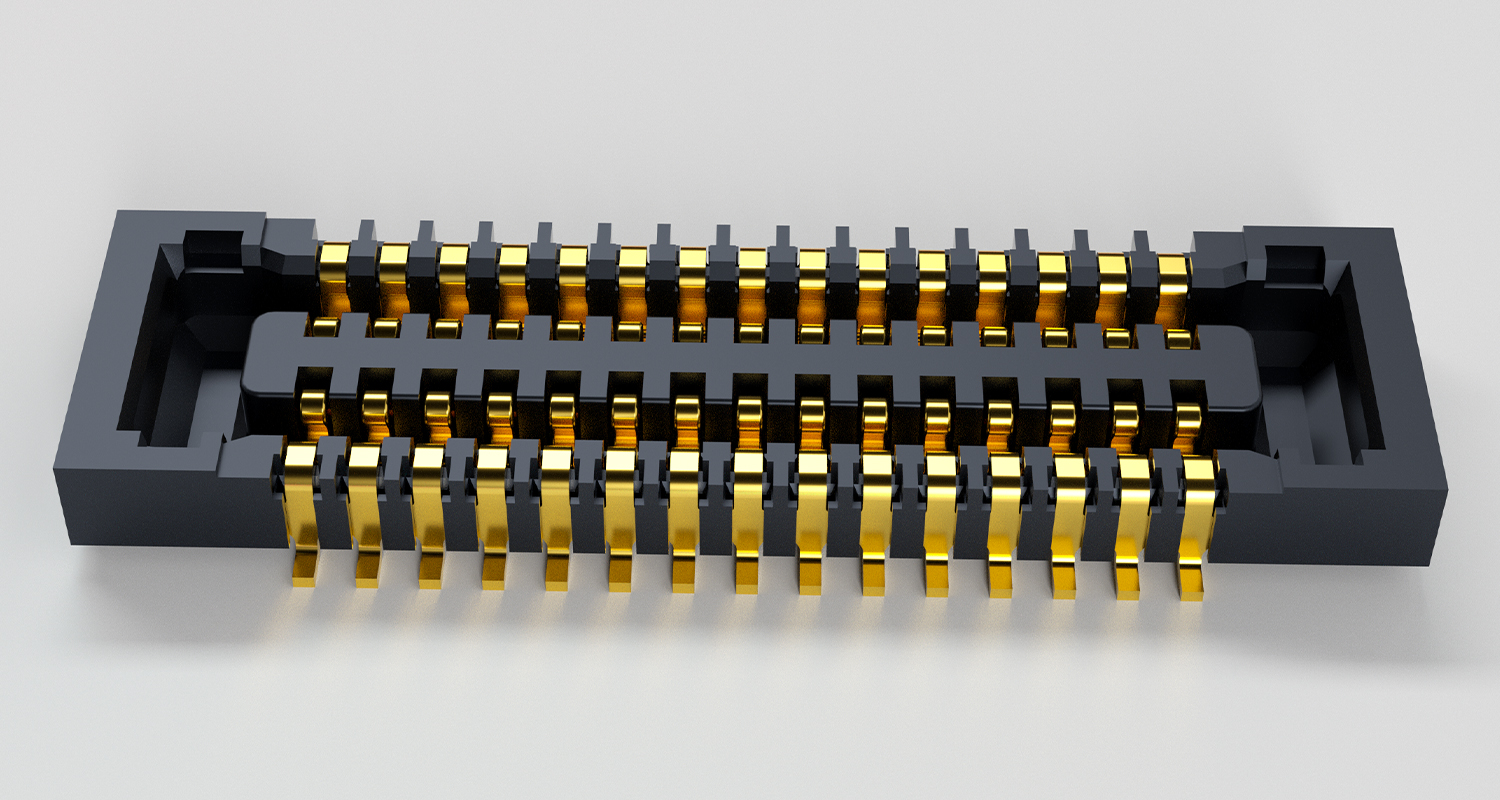

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
30 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|

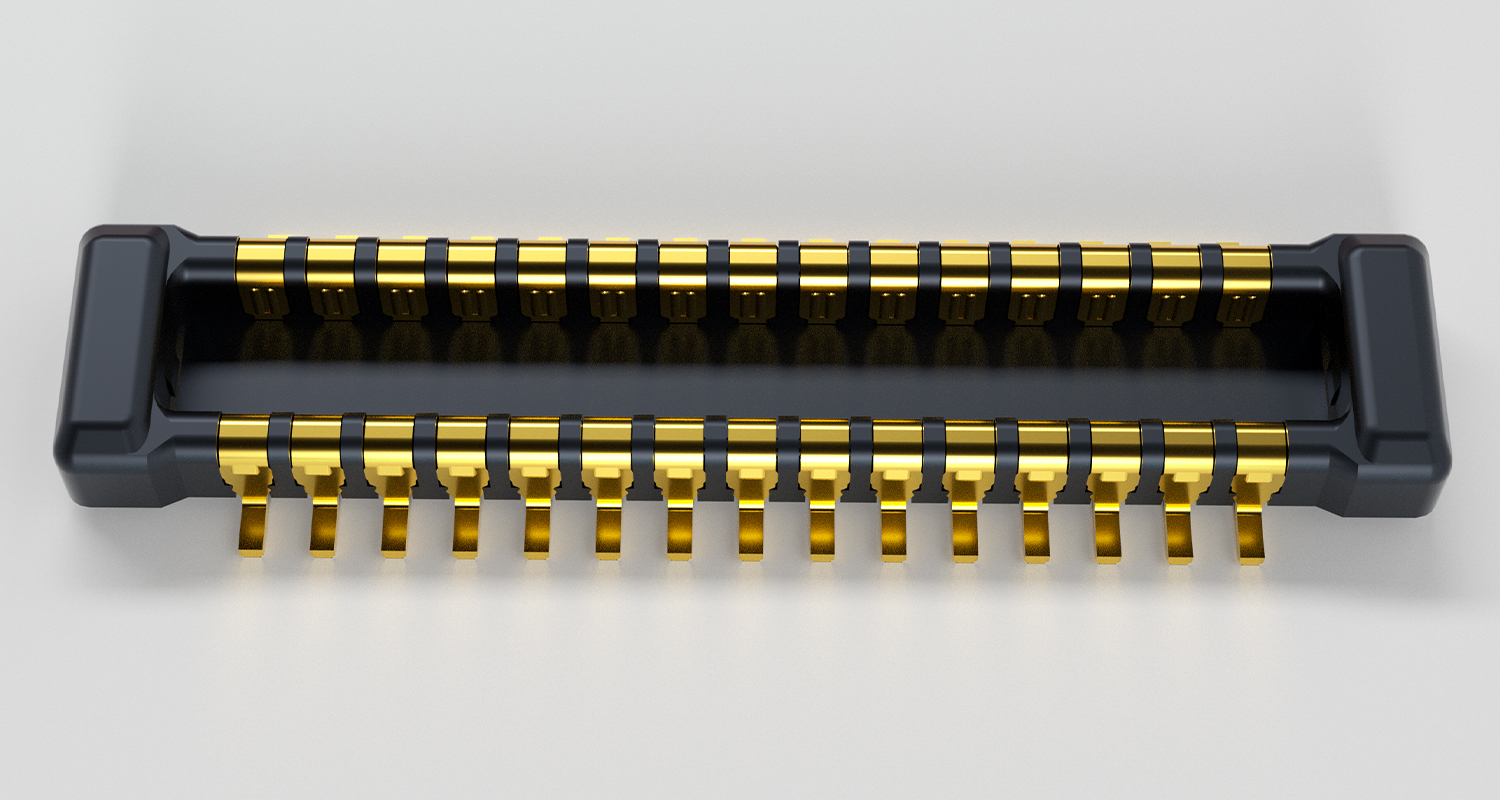

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
30 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
|||
|

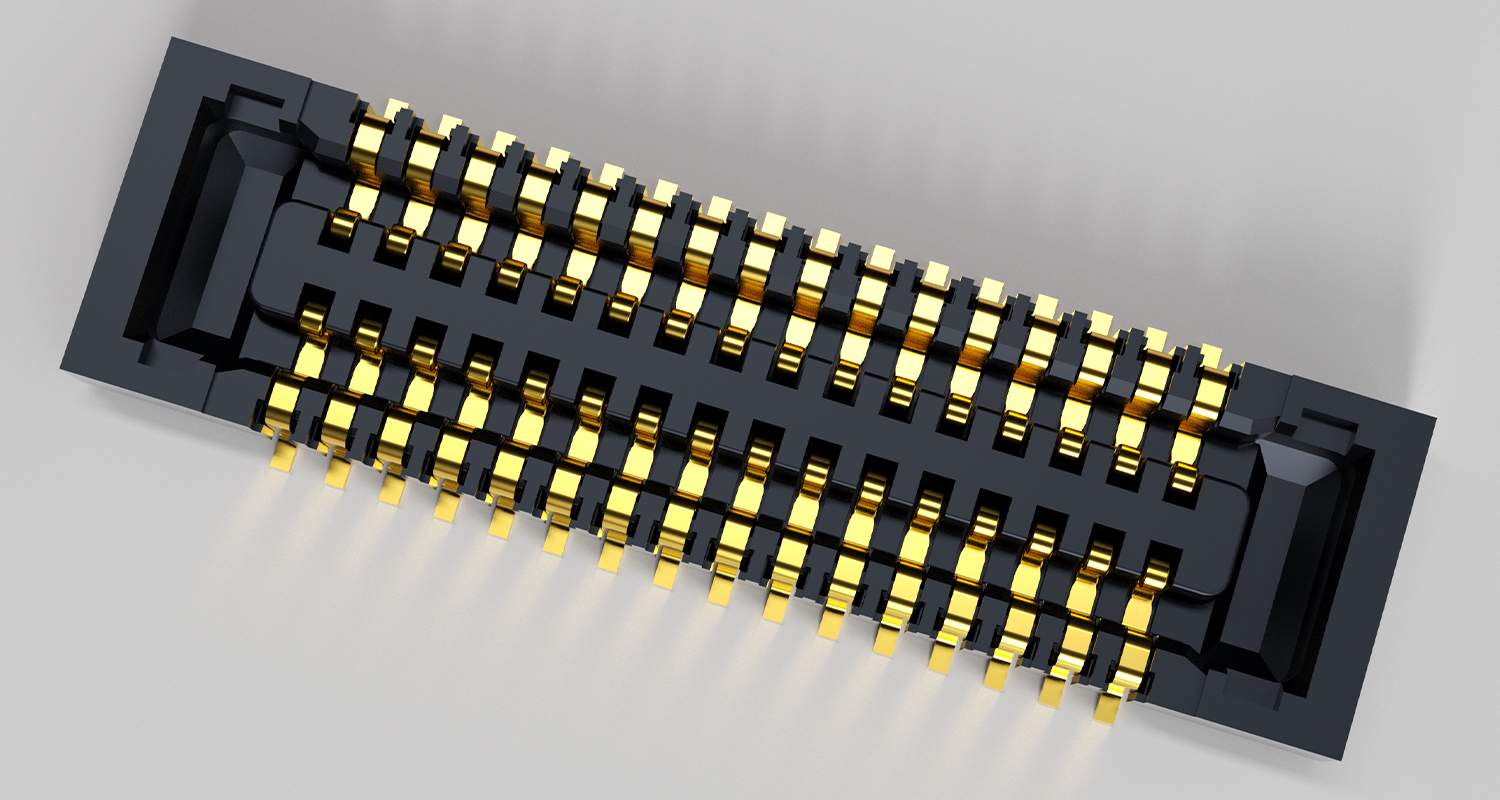

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
32 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|

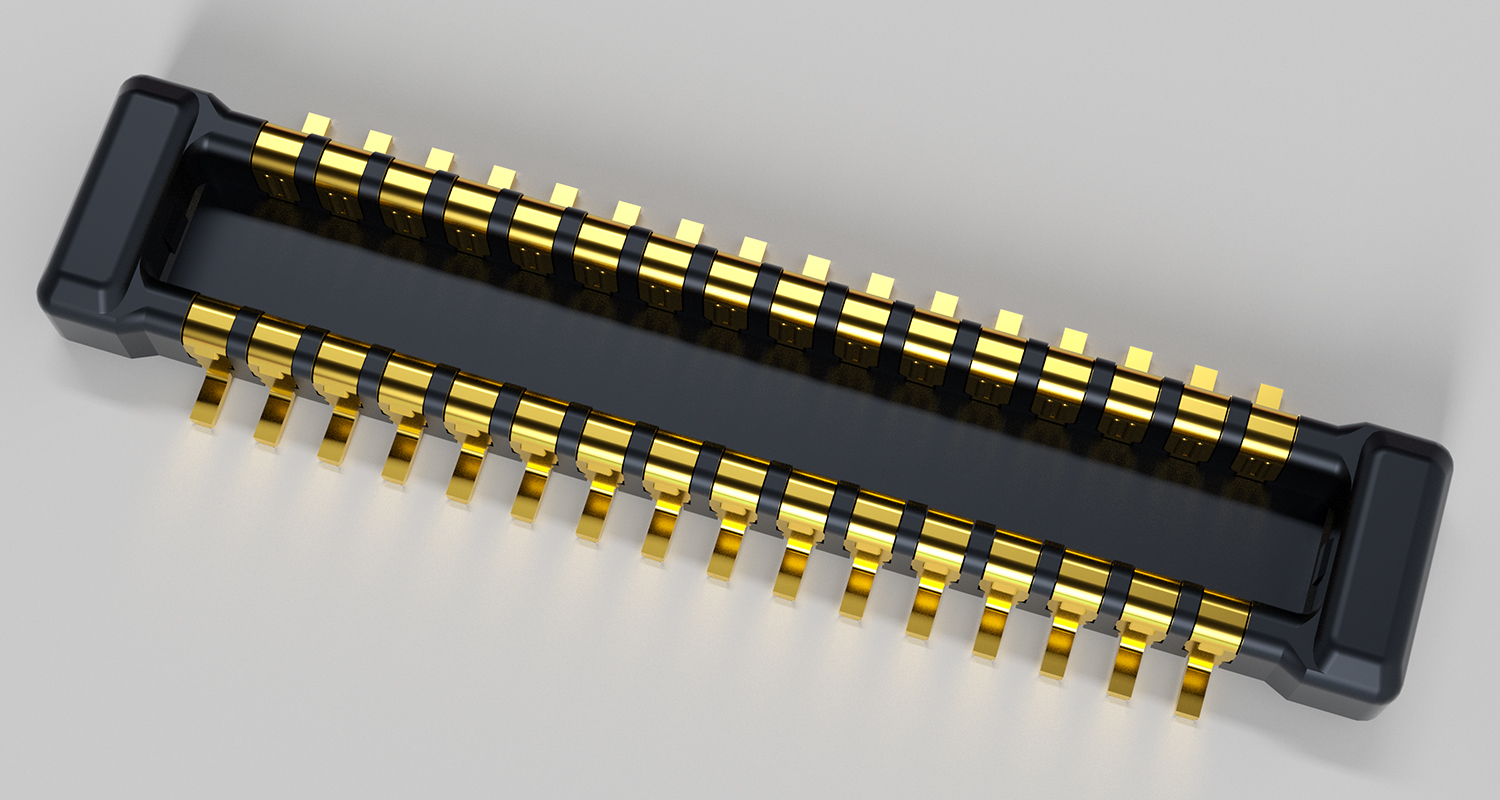

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
32 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
|||
|

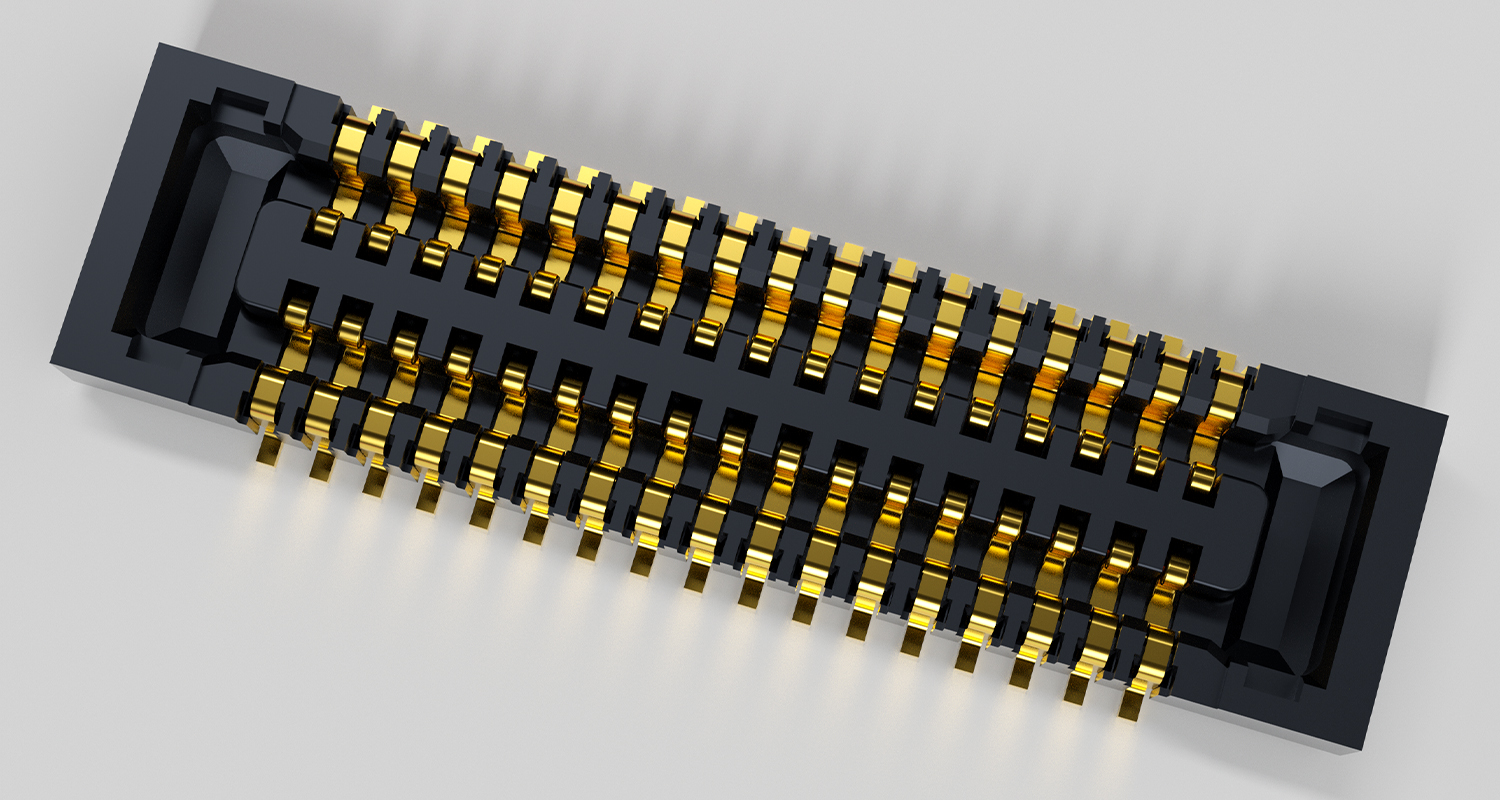

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
34 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|

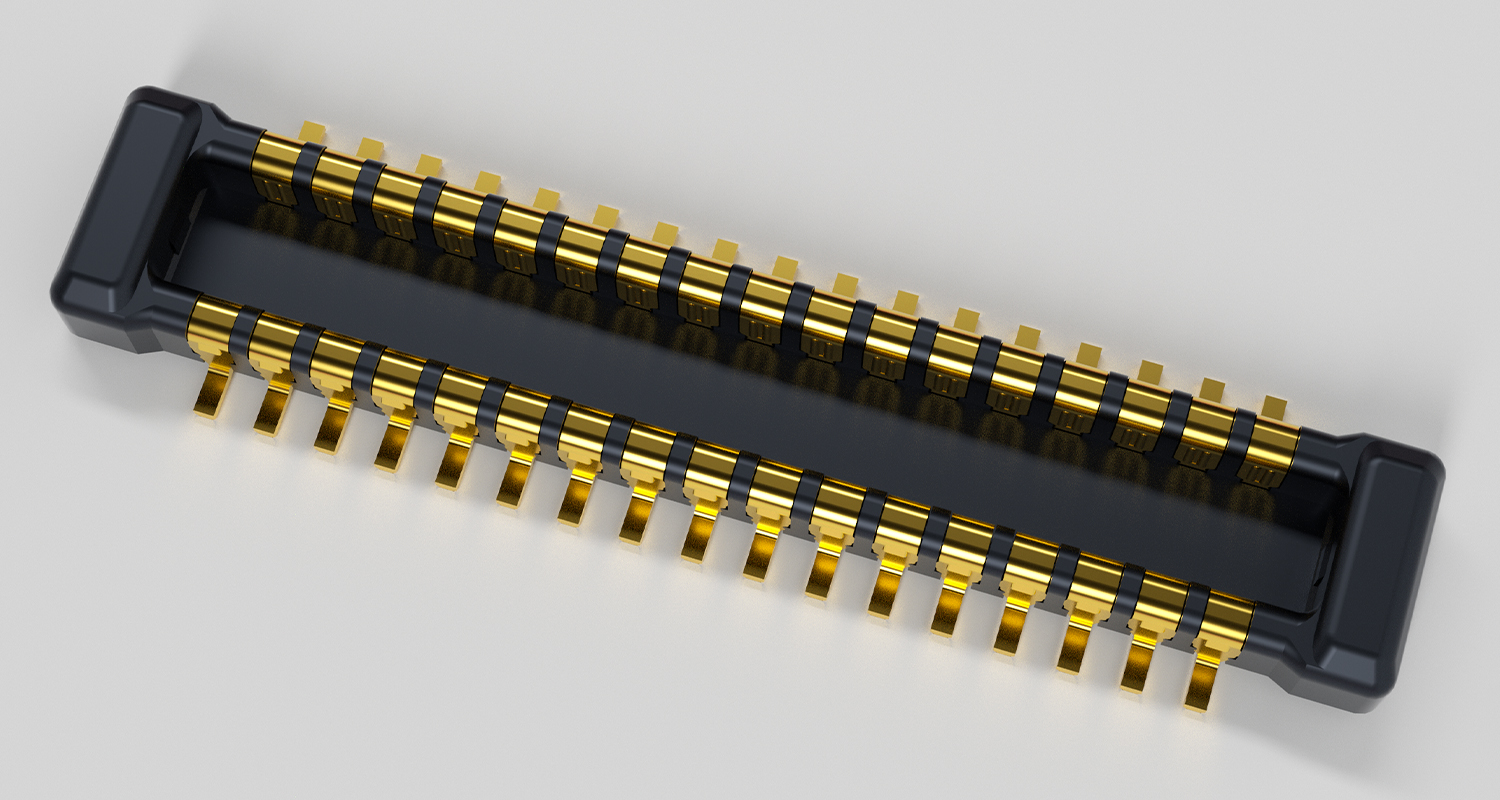

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
34 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
|||
|

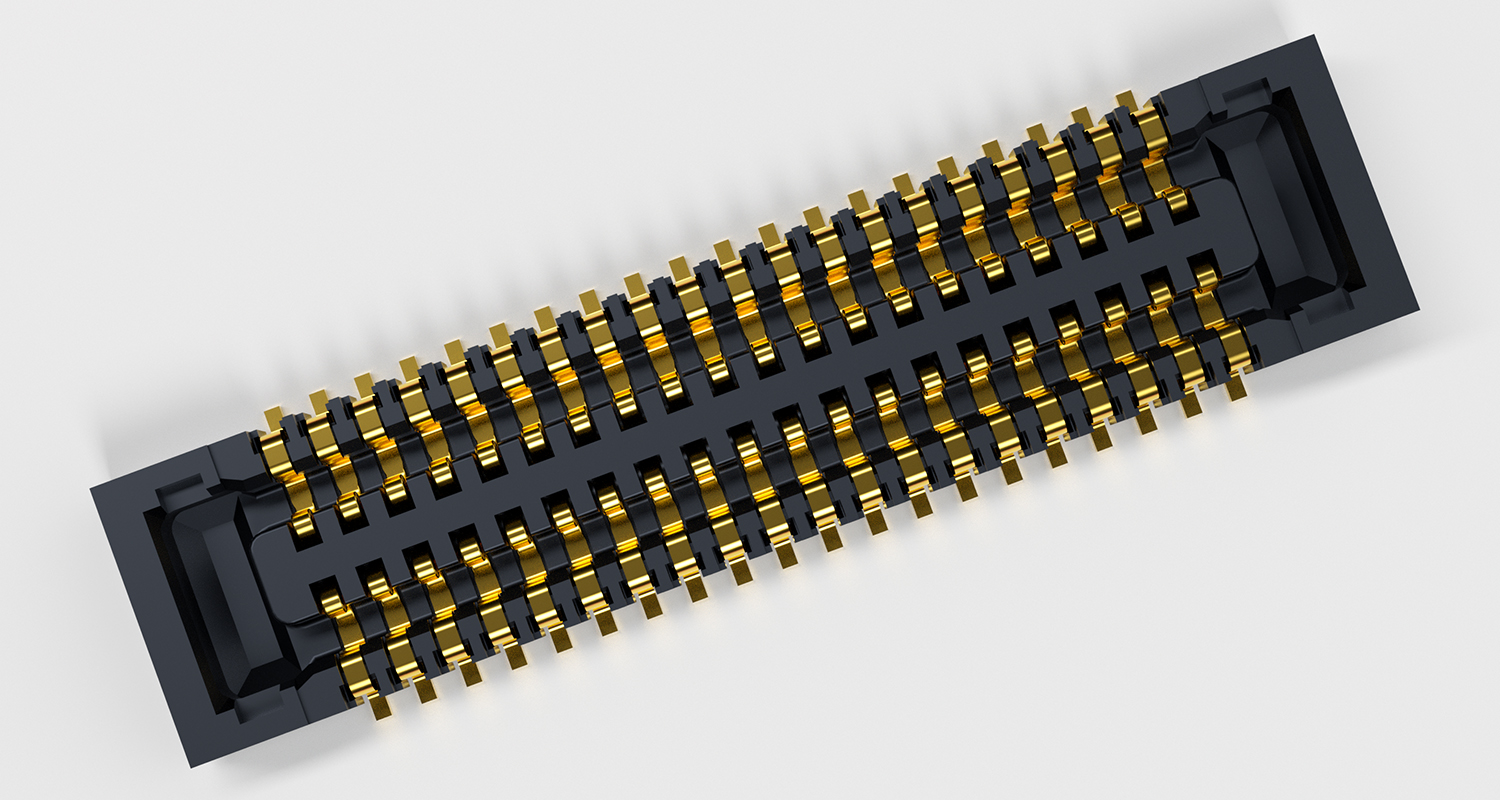

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
40 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|

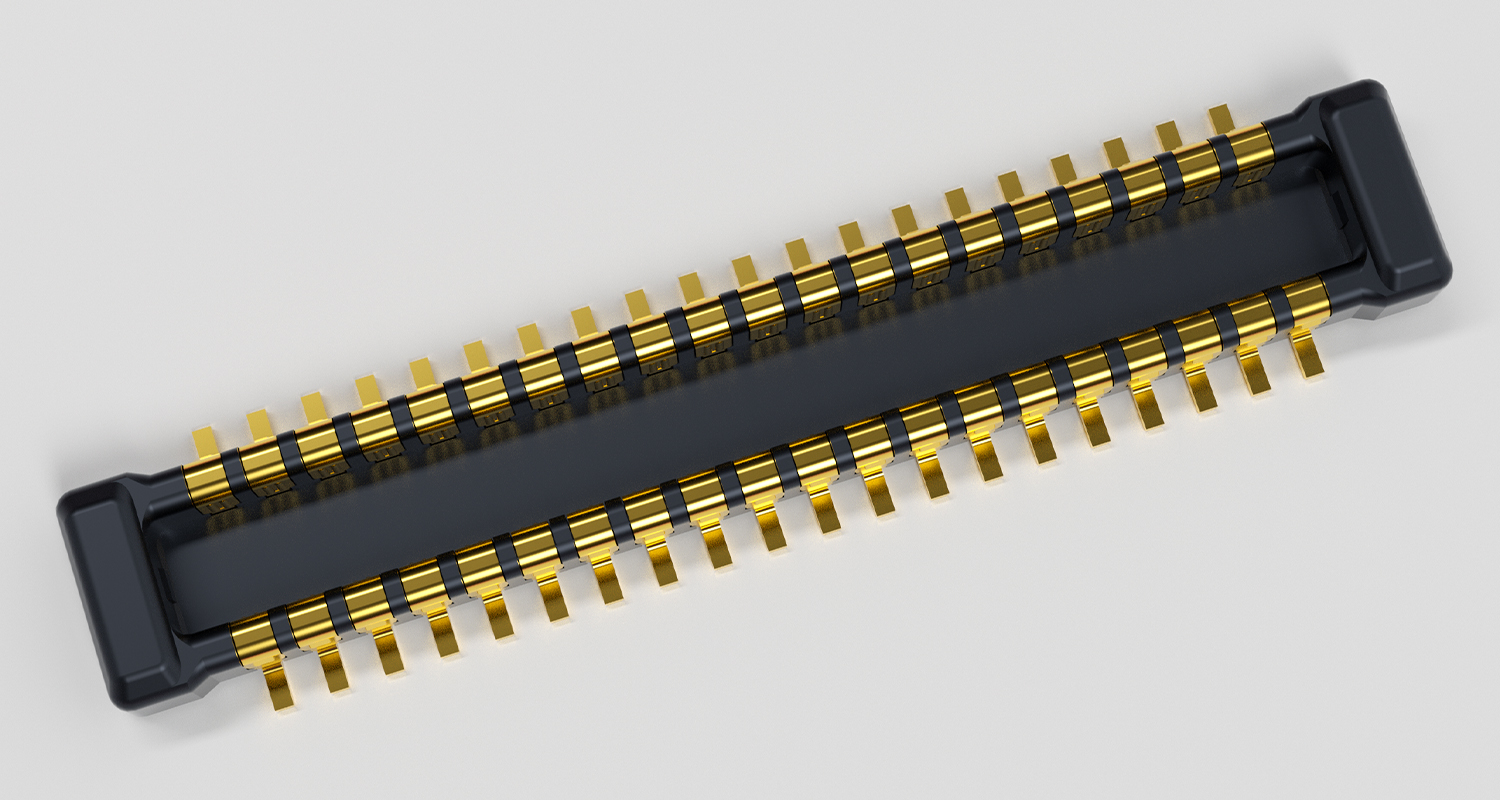

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
40 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
|||
|

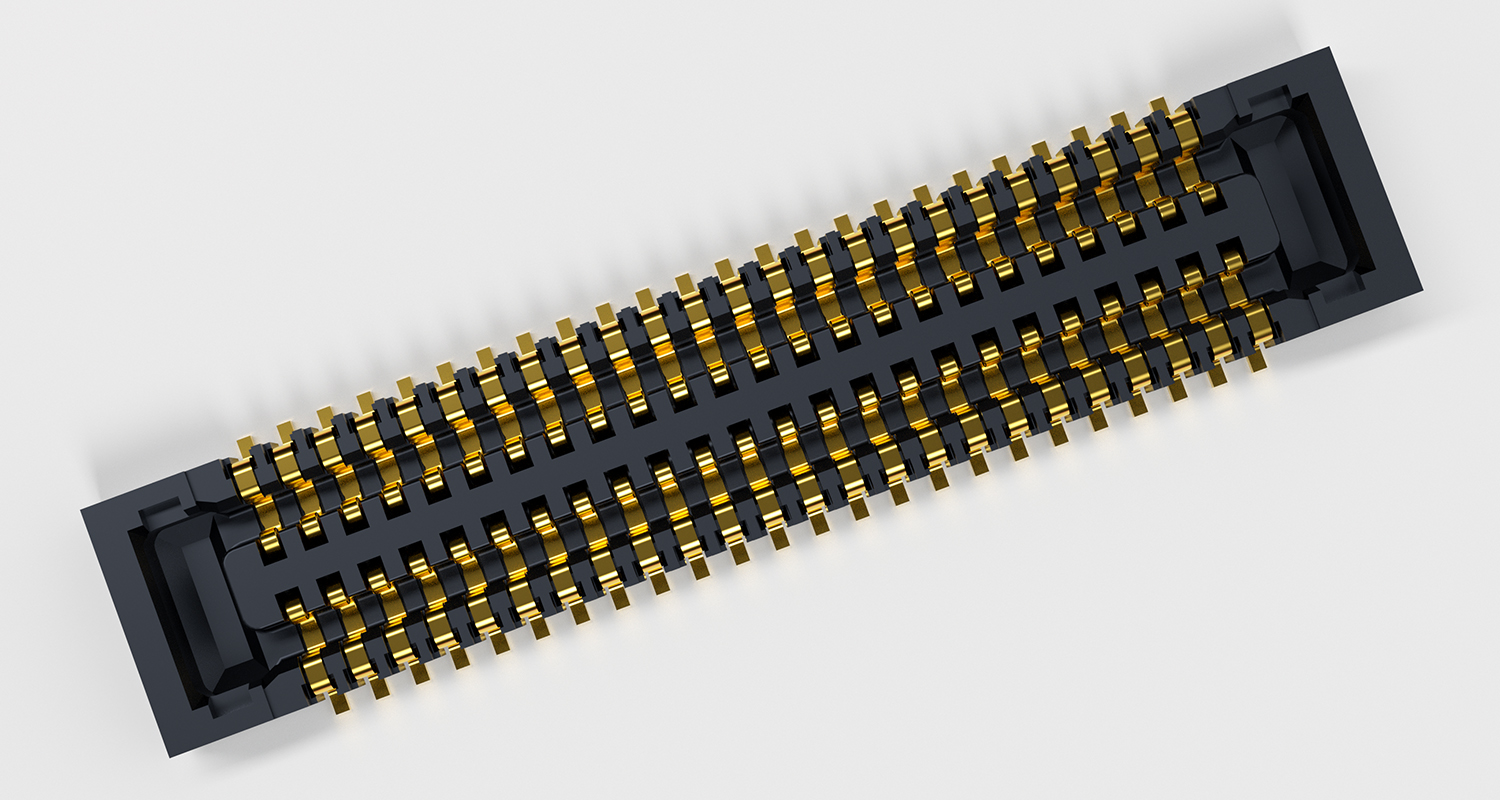

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
48 |
No with |
-40 ～ +85℃ |
母座 |
BM35A |
|||
|

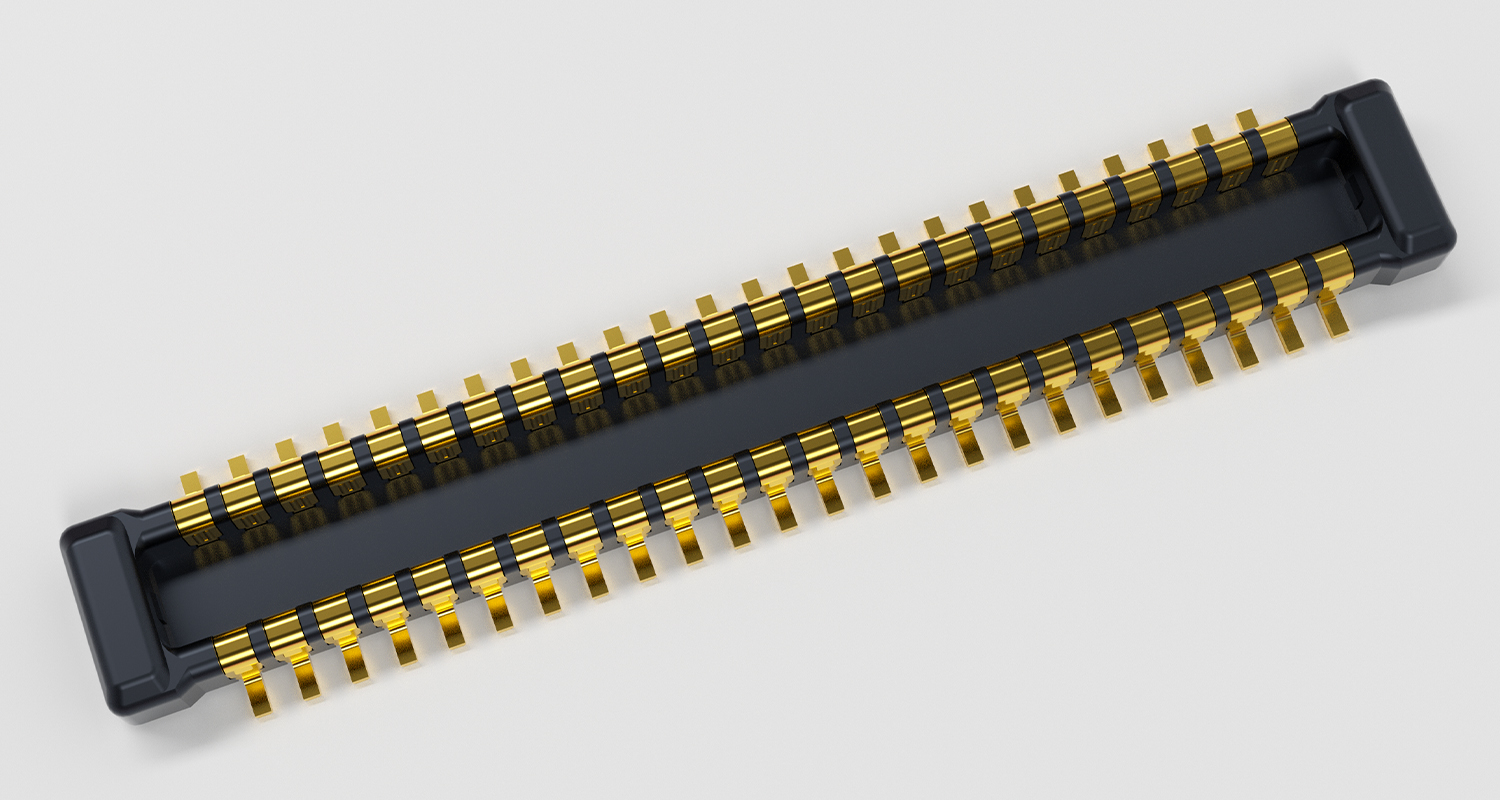

量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.40 |
48 |
No with |
-40 ～ +85℃ |
公座 |
BM35A |
产品特性
◆ 嵌合時的鎖扣構造採用本公司獨自的鎖扣構造，在確保低背的同時，擁有良好手感，提高了拔去時保持力。
◆ 輕薄，低背的同時連接器背面設有底壁防止金屬露出，在產品端子焊盤的對角線之間區域也可以設置密集佈線。適合高密度實裝。
◆ 接點部採用CAM接點形狀（2接點），擁有能抵抗震動和落下衝擊的構造。此外，插頭端子的形狀，提高了集中負重採用排除異物構造，實現了高度的接觸信賴性。
◆ 對應自動實裝。壓紋帶包裝，每卷5,000個。
◆ 支持環保並對應RoHS指令，無鹵素指令的產品。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
