0.35mm間距
BM35D系列

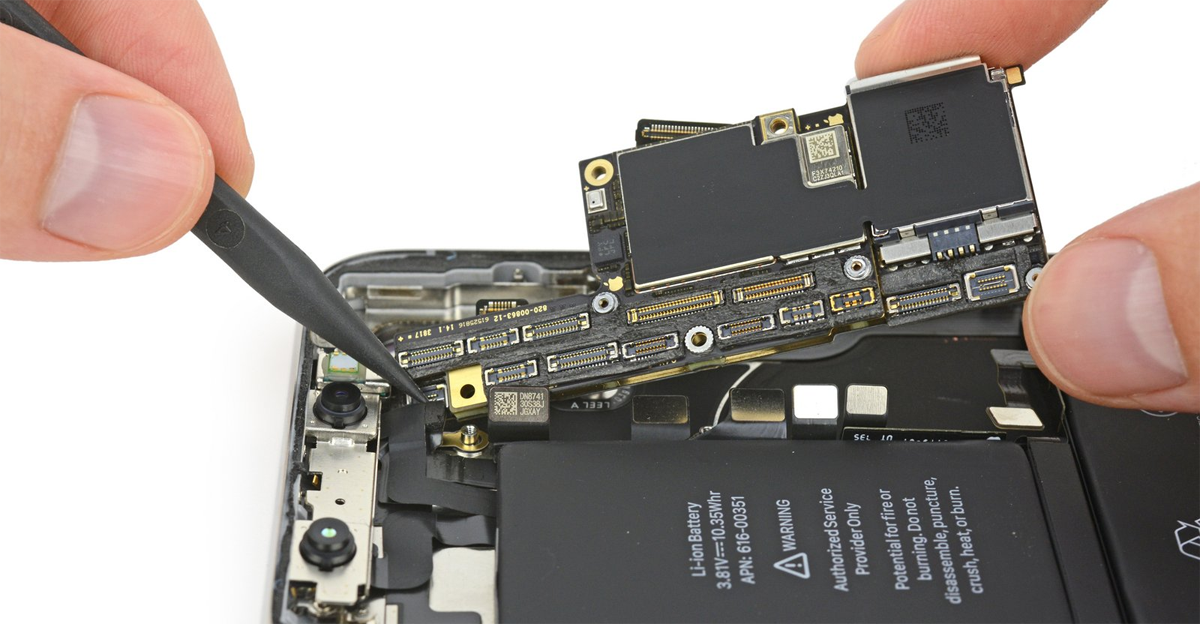

产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
Stacking | 接點方向 | Top Entry |
|
嵌合部間距Pitch |
0.35mm | 基板安裝間距Pitch | 0.35mm |
|
芯數 |
50，60芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
MIPI D-PHY, eDP1.3 |
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
2.3mm |
嵌合高度 |
0.8mm |
|
額定電壓（AC） |
|
額定電壓（DC） |
60V/Contact |
|
額定電流 |
DC 5.0A/metaltab 0.3A/Contact
|
耐電壓值 |
AC 250Vrms, 1min （Leak 2mA） |
|
阻抗匹配 |
|
接觸阻抗 |
Contact ：70 mΩMAX. Anchor plate :30mΩMAX. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-55 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
15000 PCS |
插头侧值+插座侧值
堆叠高度变化型（0.5、0.6、0.7、0.8、0.9mm）
P：双排插头
R：双排插座
(800)：标准产品，
[⑧=05]: 压纹包装（20,000 件/卷）
[⑧=10]: 压纹包装（15,000 件/卷）
(895): 压纹包装（1,000 件/卷）（用于原型）
產品訂單編碼規則：BM35D-08-XXP/2-0.35V-810
①系列名称
②高度类型堆叠高度（mm）：
③信号端子数
④连接器类型
⑤电源端子数
⑥接触间距
⑦端子形状
⑧包装类型
BM35D
50,60芯
2芯
0.35mm
V：直型SMT

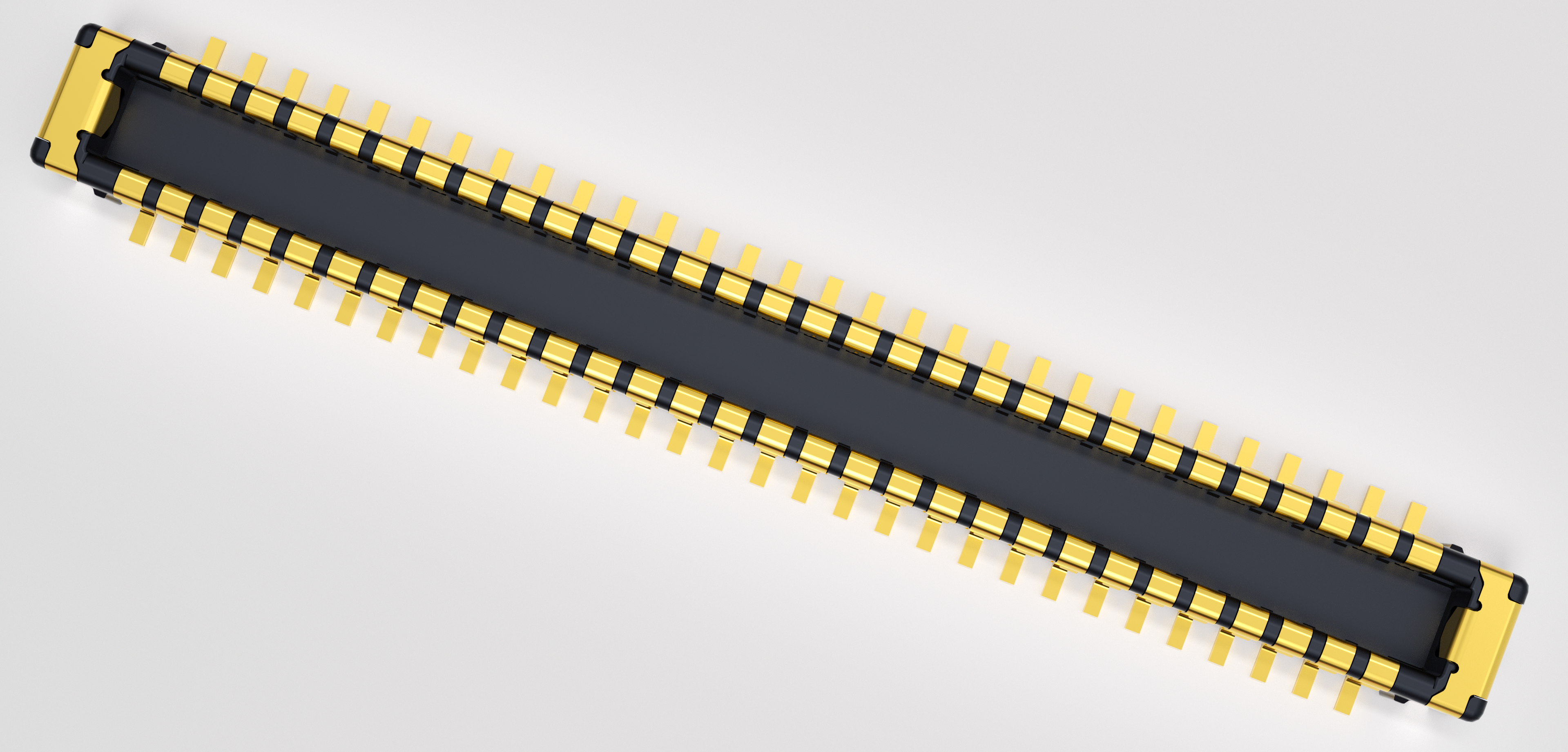

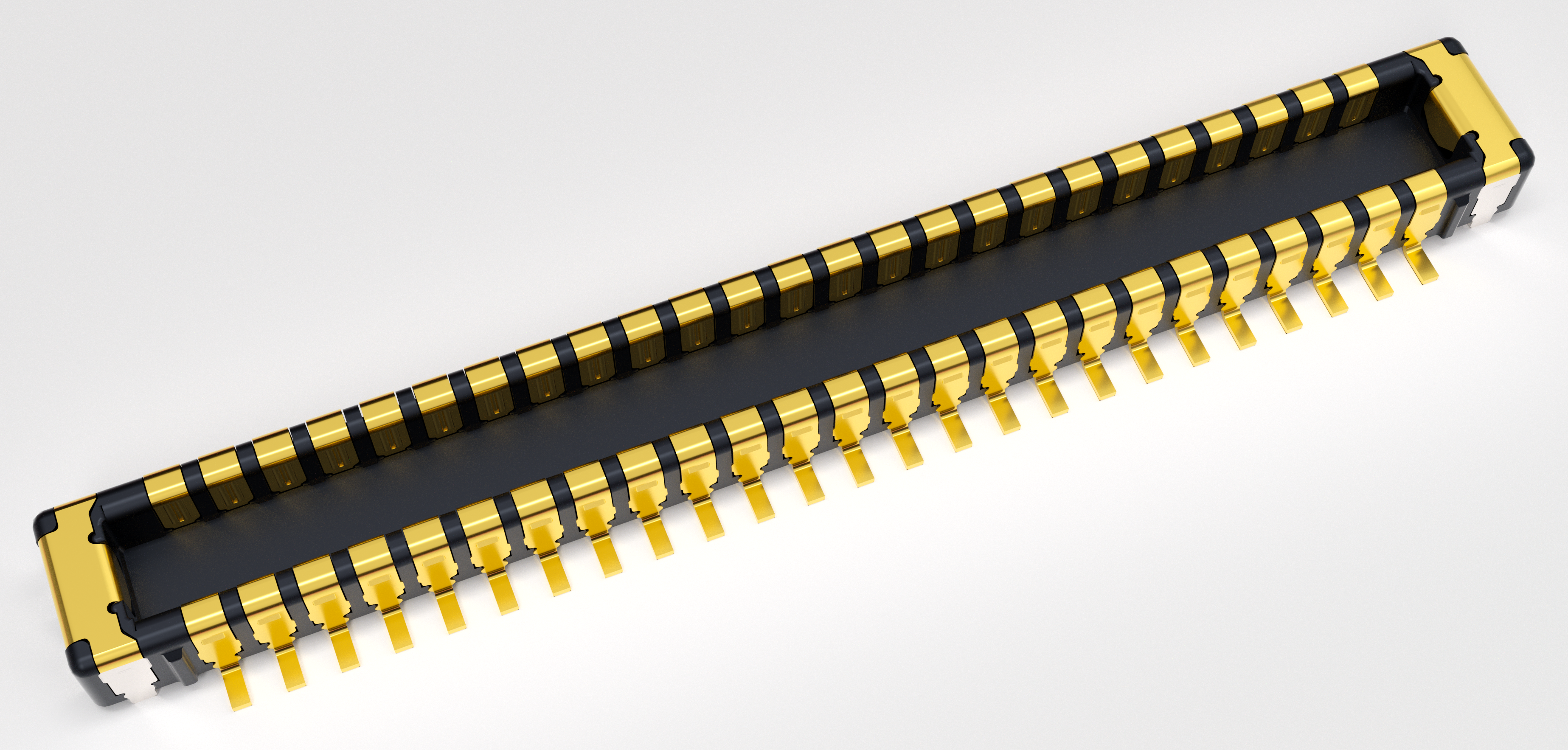

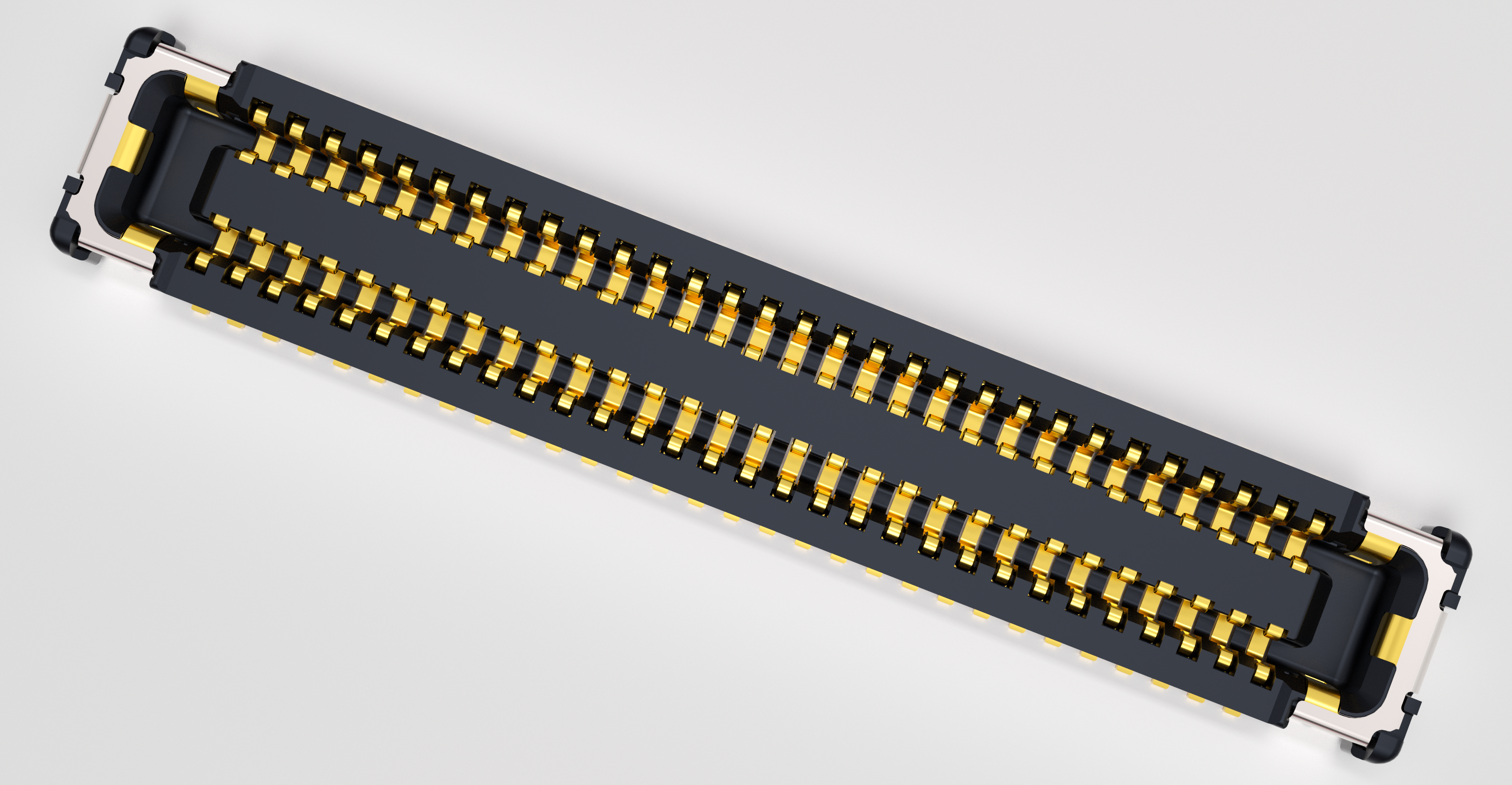

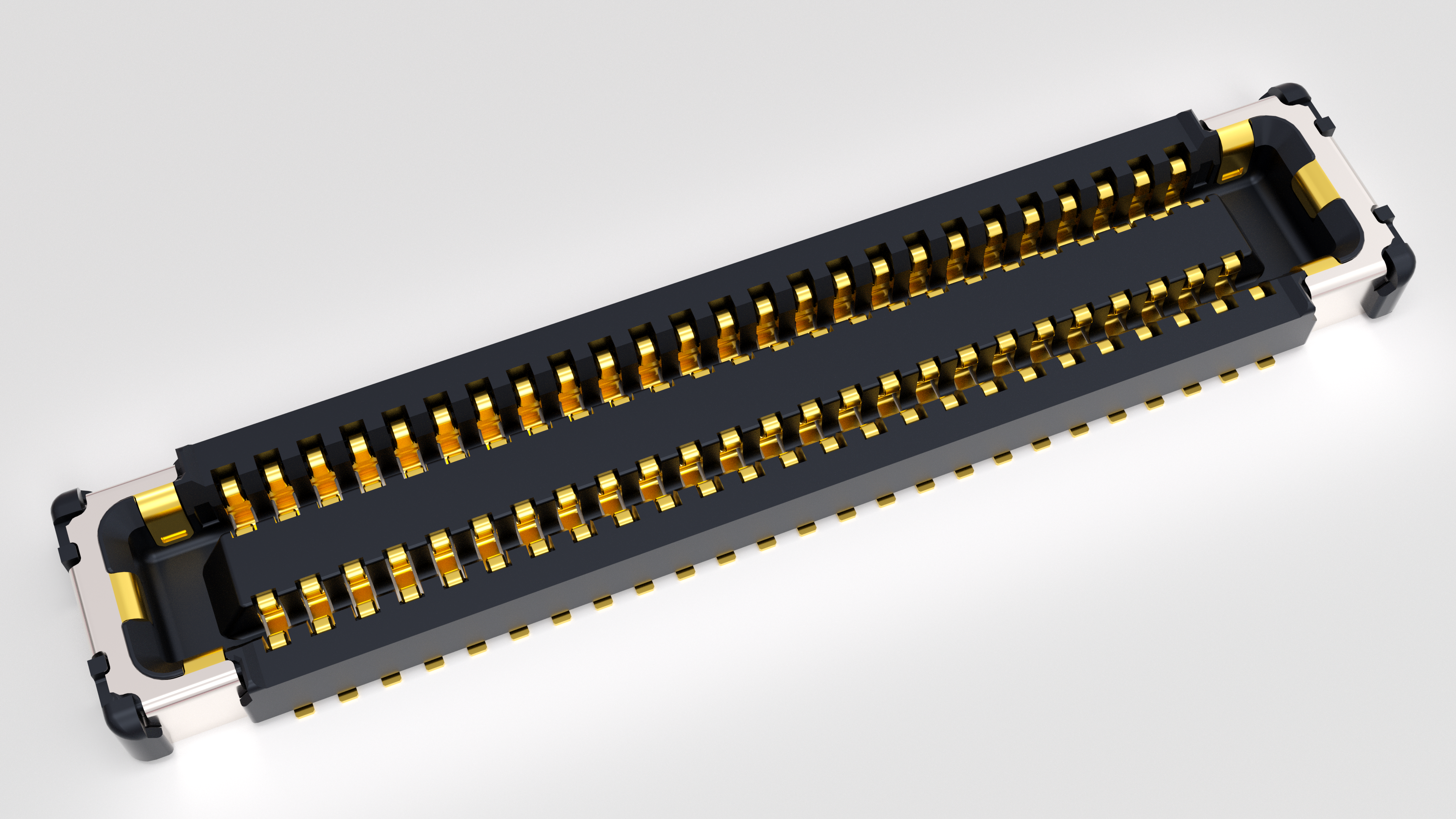

产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
金具 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.3 |
60 |
with |
-55 ～ +85℃ |
母座 |
BM35D |
|||
|
量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.3 |
60 |
with |
-55 ～ +85℃ |
公座 |
BM35D |
|||
|
量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.3 |
50 |
with |
-55 ～ +85℃ |
母座 |
BM35D |
|||
|
量产中 |
0.35 |
基板平行插接 |
0.8mm |
2.3 |
50 |
with |
-55 ～ +85℃ |
公座 |
BM35D |
产品特性
節省空間的連接器，間距為0.35毫米，配接（板間）高度為 0.8 毫米，深度為2.30毫米，適用於高密度安裝。
◆在產品頂部覆蓋金屬配件，以實現高堅固性和平滑的接合引信結構
用金屬配件覆蓋頂面可加強因間距窄和外形低而導致的強度降低，並防止在接合過程中因錯位而造成損壞。頂面的扁平形狀覆蓋著金屬配件，實現了平滑的套入結構，方便配接。
◆輔助鋼片每邊最大可承載5A電流
透過使用兩端的配件供電，可以減少極數，從而進一步節省空間。 它也可作為固定支架，加強與電路板的剝離強度。
◆接觸可靠性高，抗振、抗衝擊及抗異物能力強
端子接觸部分採用獨特的 「CAM接觸形狀」（兩點接觸），具有抗振動和抗跌落衝擊的能力。 插頭接觸形狀還具有增加集中負荷以消除異物（擦拭效果）的機制，從而實現了高接觸可靠性。
◆壓紋載帶包裝、每捲輪15,000個，搭配自動貼裝。
◆環保產品、符合RoHS指令、無鹵素要求。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
