0.8mm間距
BM80A

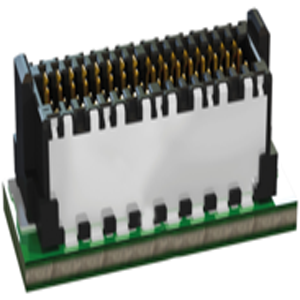

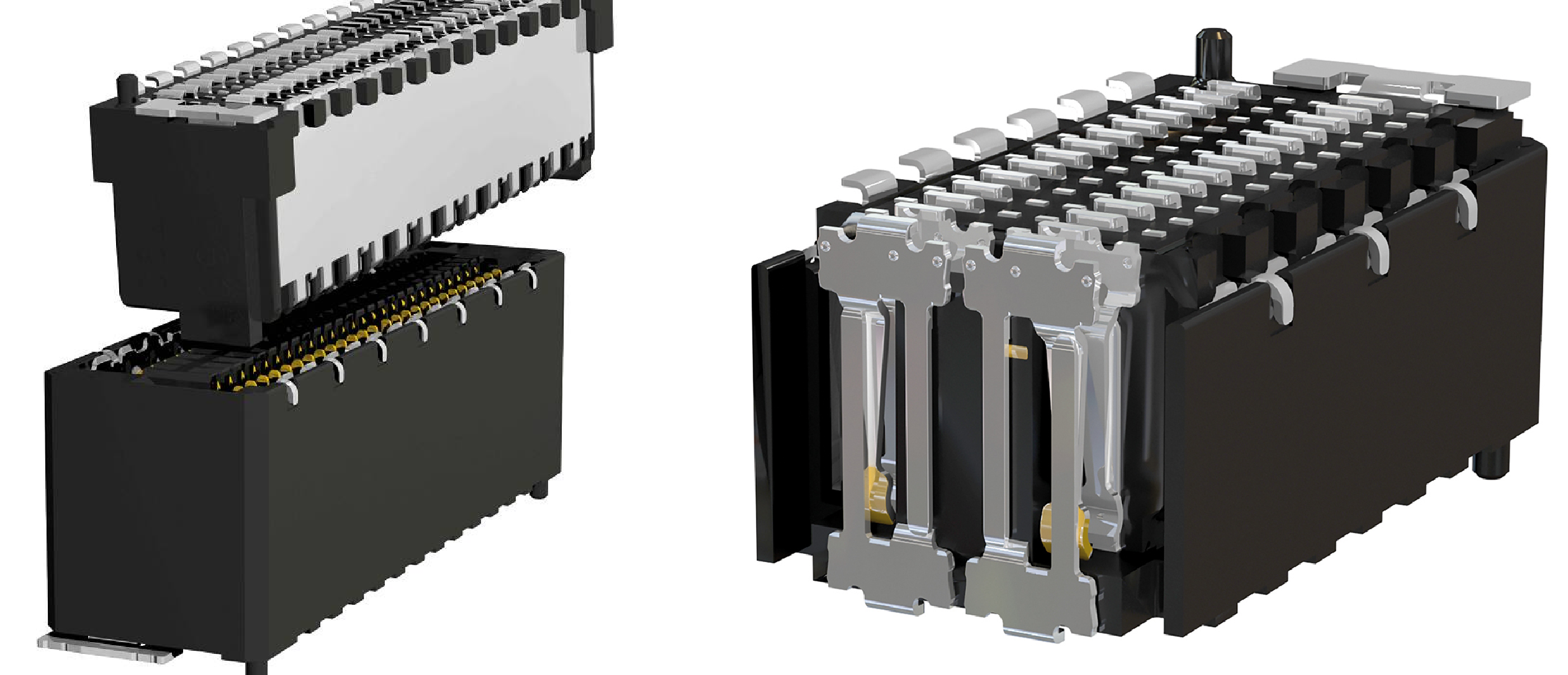

BM80A系列闆對板連接器採用創新端設計技術。與透過刀片接點和彈簧觸點建立接觸的傳統SMD 連接器不同，BM80A系列連接器的屏蔽在每對連接器（插頭或插座）上都有一個刀片觸點和一個彈簧觸點。憑藉這種可靠的連接技術，這款0.8毫米間距的連接器可確保單一引腳上的雙重接觸，並建立高冗餘度，從而實現最大的接觸可靠性。因此，儘管存在衝擊、振動、熱循環和有毒氣體等外部影響，中性接觸系統仍可確保安全、堅固和氣密接觸。 BM80A系列連接器的中性接觸系統在插配時具有0.4mm的極高公差補償，因此具有浮動功能，並使連接器特別具有可擴展性。絕緣殼體的幾何形狀也被設計成使得觸點浸沒在絕緣主體中，並且因此以使得觸點幾乎不可能損壞的方式受到保護。此外，其幾何形狀可靠地防止接點錯誤配合。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT/DIP |
|
嵌合形式 |
Stacking | 接點方向 | Top Entry |
|
嵌合部間距Pitch |
0.8mm | 基板安裝間距Pitch | 0.8mm |
|
芯數 |
12，20，32，52，80芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
16Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
8mm |
嵌合高度 |
6.0~21.0 mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
1.7A
|
耐電壓值 |
AC 250Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
20mΩ Max. |
|
使用溫度範圍（Max） |
105 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
產品移動量(X) |
±0.7mm |
產品移動量(X) |
±0.7mm |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
2000 PCS |
| 產品訂單編碼規則：BM80A-XX-XXP/X-0.8V-805 | |||||||
|
①系列名称 |
②高度类型堆叠高度（mm）： |
③信号端子数 |
④连接器类型 |
⑤电源端子数 |
⑥接触间距 |
⑦端子形状 |
⑧包装类型 |
| BM80A |
插头侧值+插座侧值 堆叠高度变化型（6~21mm） |
12,20,32, 52,80芯
|
P：双排插头 R：双排插座 |
无 |
0.8mm |
V：直型SMT |
(800)：标准产品， [⑧=05]: 压纹包装（2,000 件/卷） [⑧=10]: 压纹包装（5,000 件/卷） (895): 压纹包装（1,000 件/卷）（用于原型） |
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
金具 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|
产品特性
-
◆採用Cross技術的0.8 mm SMT PCB 連接器的特點
BM80A系列連接器系統中的雙面、堅固的接觸技術，可進行可變縮放。即使在困難的操作條件和振動和衝擊等挑戰下，也可以信賴可靠的接觸！同時，您將享受插頭連接器系統的可擴展性在觸點數量、闆對板間距和方向以及可選 EMC 屏蔽方面提供的充分靈活性。
Receptacle部品
詳細概述

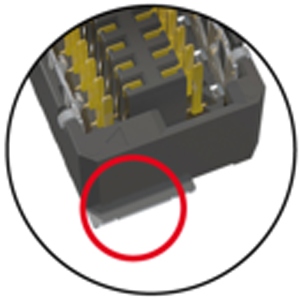

*扭轉防護罩
用於Pulg與Receptacle的正確連接。
*插入倒向角
用於補償不對中與傾斜角
*固定焊接片
用於與電路板的牢固連接

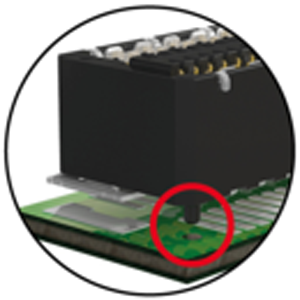

*定位柱
用於將連接器正確放置在電路板上

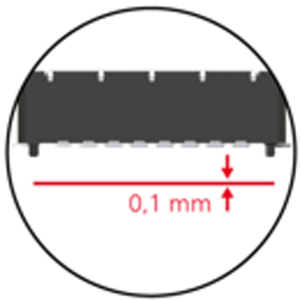

*共面性
用於加工過程中可靠的焊接
Plug部品
詳細概述

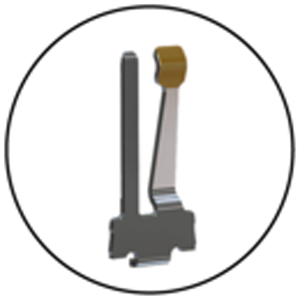

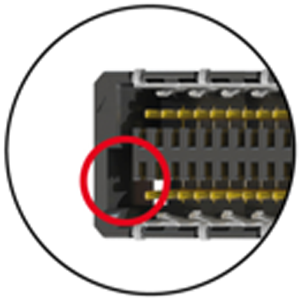

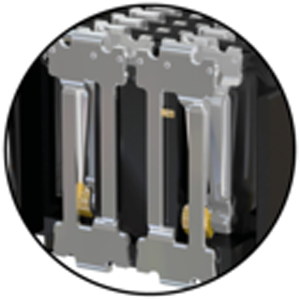

*獨特的雙面接觸結構
用於工業環境中的安全接觸（衝擊，振動，熱循環，有害氣體）
*光滑的接觸面
均勻的軋製面與高品質面的接觸，可實現500次插拔循環

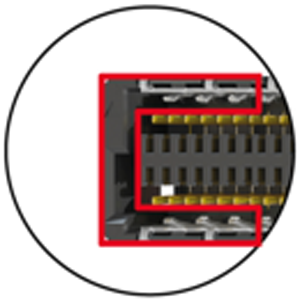

*觸點受保護
優化的接點與外殼幾何形狀可以減少觸點的損壞
*訊號傳輸
RF優化的幾何形狀確保16Gbit/s的資料傳輸速度
*EMC屏蔽
雙面屏蔽可確保高電磁相容性，從而在工業環境中實現最佳訊號完整性
◆靈活的板對板距離和 EMC 屏蔽

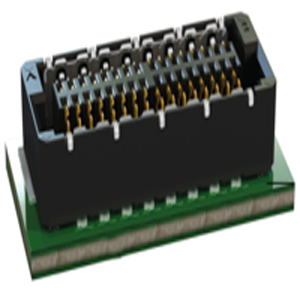

BM80A系列連接器可實現 6.00 至 20.00 毫米的板對板距離。透過插入止動件來實現盡可能最小的板對板距離。插頭和插座可在1.5毫米的範圍內可變插入，以實現最大可能的板對板距離。剩餘的 0.8 毫米保證可靠的接觸。
*BM80A系列連接器不必插到底。由於 2.3 mm 的過插接範圍，Kyomori-Ka連接器完全適合您的應用。插頭、插座可在1.5mm範圍內可變插拔，不影響資料傳輸。根據要求，可以實現 6.00 至 20.00 mm 的 PCB 距離。
*透過插入到止擋來實現盡可能最小的 PCB 間距。為了獲得盡可能最大的距離，插頭和插座的插入距離僅為 0.8 毫米。此接觸面積已經足以確保快速、安全的連接。
◆電磁相容
隨著安裝密度的增加，相互電磁幹擾的風險也會增加。為了防止這種情況，請使用具有更好電磁相容性 (EMC) 的屏蔽連接器。 EMC 對於電氣元件和應用的無幹擾運作至關重要。

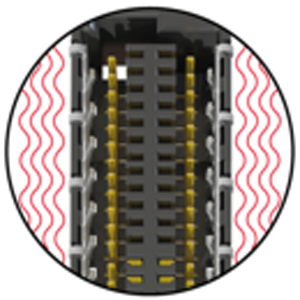

兩側的屏蔽概念保證了工業環境中的無幹擾、高速傳輸：整合式屏蔽材料特別適用於電磁相容性要求高的組件，並保證最大耦合電感。 PCB 連接器的 pH 值為10。耦合電感可以模擬電場和磁場強度對插頭連接器的影響。

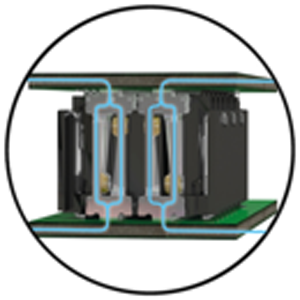

*大規模屏蔽概念可透過多個接觸點將幹擾電流可靠地轉移到接地連接方向的兩個 PCB 上。
*屏蔽概念可確保在 6-20 毫米的單獨闆對板距離和 2.3 毫米的安全插接範圍內始終實現可靠接觸。
*屏蔽概念不僅可以保護PCB連接器免受電磁影響（幹擾抑制器），而且可以在 PCB 連接器作為幹擾源時保護相鄰組件。
◆降低定额值示意图
- ◆雙排觸點連接系統，可實現可靠的機械和電氣連接,產品的雙排連接系統支援長達1.5 mm的可變插配長度，確保實現可靠的機械和電氣連接。
- ◆靈活的端子結構設計，採用京森紅獨有的透過提高端子荷重排除異物的構造，實現了高度的接續穩定性。
- ◆資料傳輸速率高達16Gbps,連接器具備優異的訊號完整性。
- ◆可在表面貼裝或配接時防錯配，並且提高振動時整個接觸件的可靠性。
- ◆盤卷式包裝及吸放盤，適用於自動化SMT工序。
- ◆支持環保並對應RoHS指令，無鹵素指令的產品。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
