電池連接器

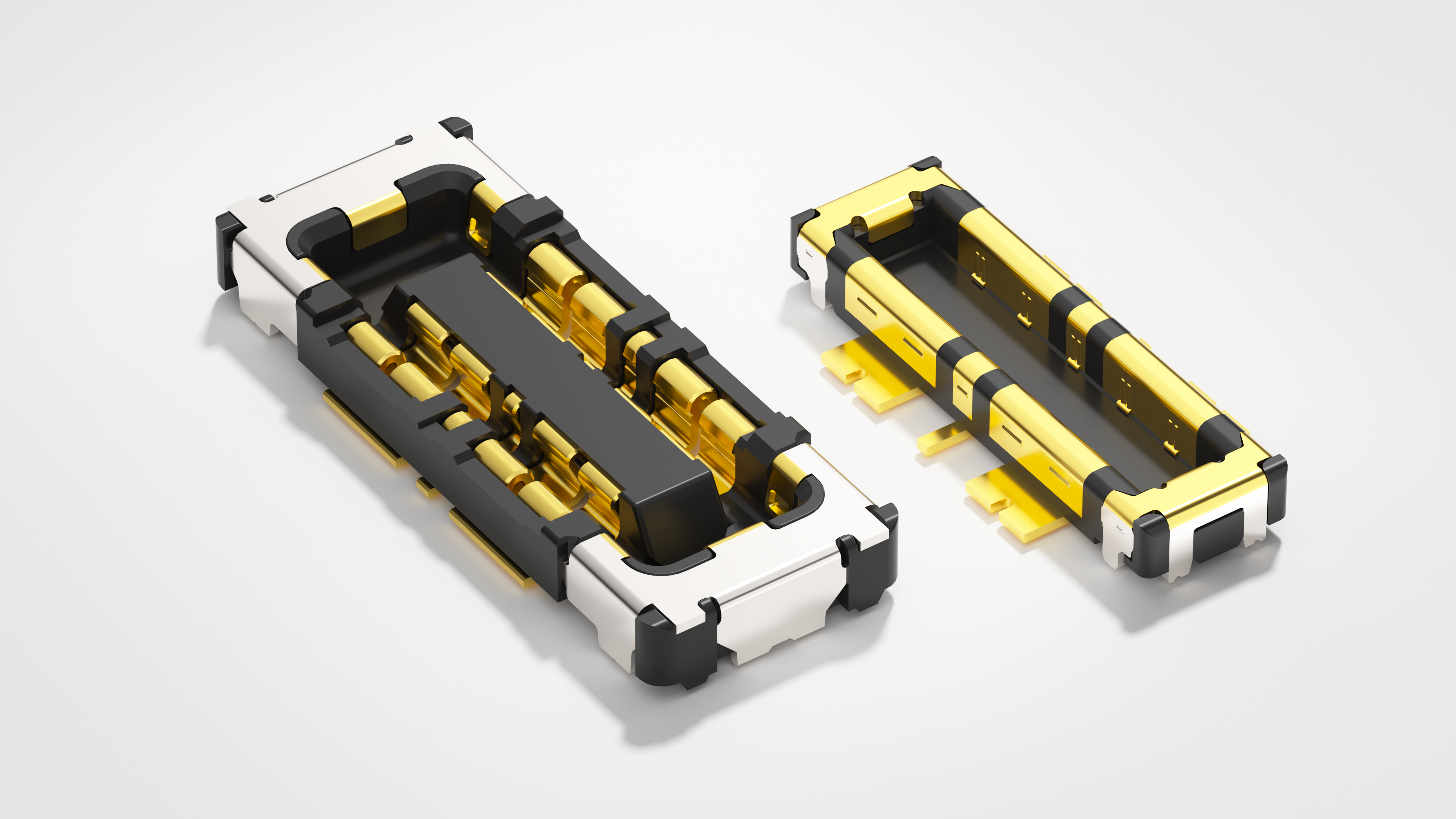

BT10A系列
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
Stacking | 接點方向 | Top Entry |
|
嵌合部間距Pitch |
0.35mm | 基板安裝間距Pitch | 0.35mm |
|
芯數 |
信号端子 : 2/4芯 电源端子 : 4芯 |
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
|
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
2.2mm |
嵌合高度 |
0.7mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
DC 0.4A/Contact DC 10A/2Contacts |
耐電壓值 |
AC 250Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
30mΩ Max. |
|
使用溫度範圍（Max） |
85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
鎖定方式 |
Auto I-Lock |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
15000 PCS |
插头侧值+插座侧值
堆叠高度变化型（0.5、0.6、0.7、0.8、0.9mm）
P：双排插头
R：双排插座
(800)：标准产品，
[⑧=05]: 压纹包装（20,000 件/卷）
[⑧=10]: 压纹包装（14,000 件/卷）
(895): 压纹包装（1,000 件/卷）（用于原型）
產品訂單編碼規則：BT10A-07-XXP/4-0.35V-800
①系列名称
②高度类型堆叠高度（mm）：
③信号端子数
④连接器类型
⑤电源端子数
⑥接触间距
⑦端子形状
⑧包装类型
BT10A
2,4芯
4芯
0.35mm
V：直型SMT

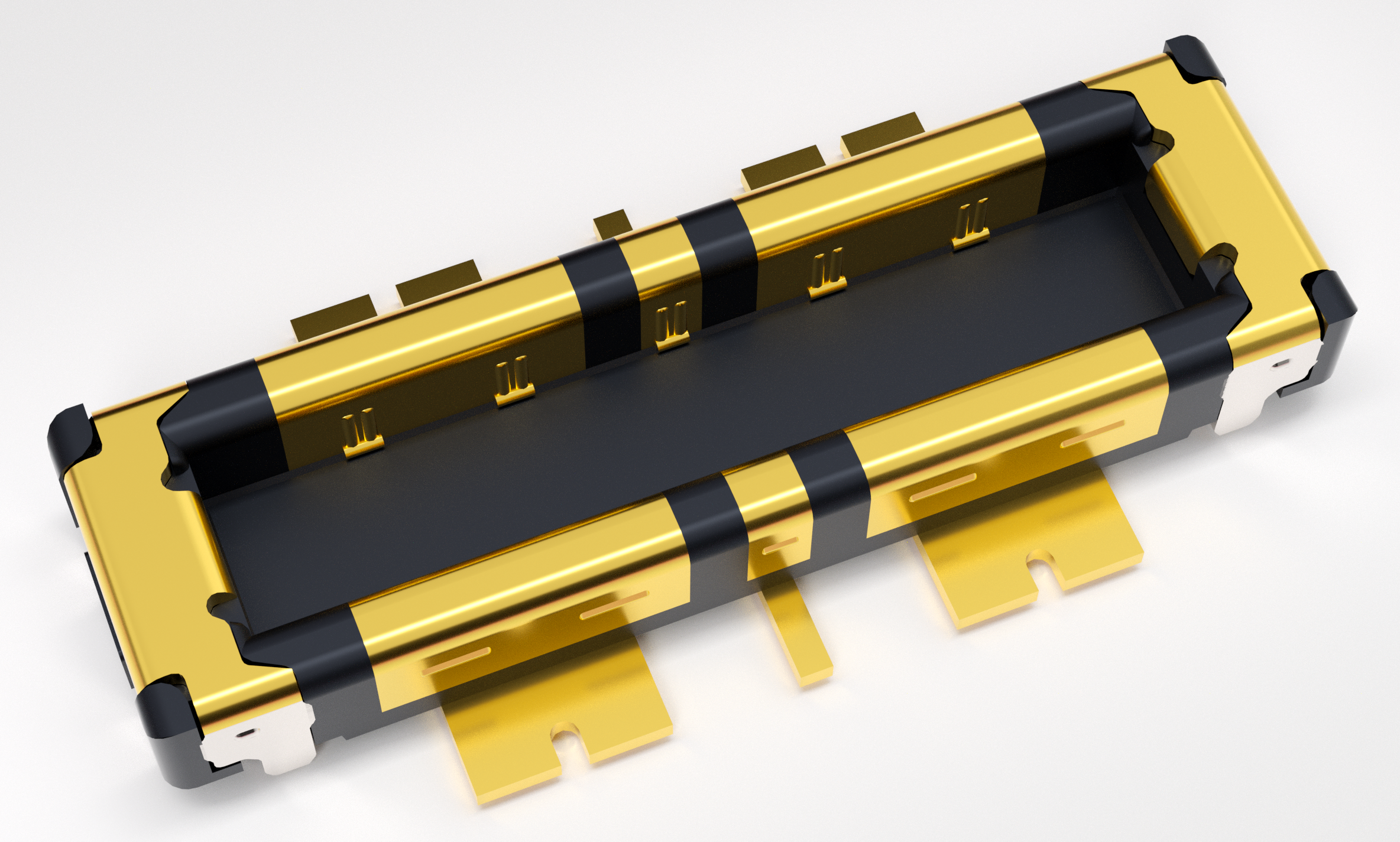

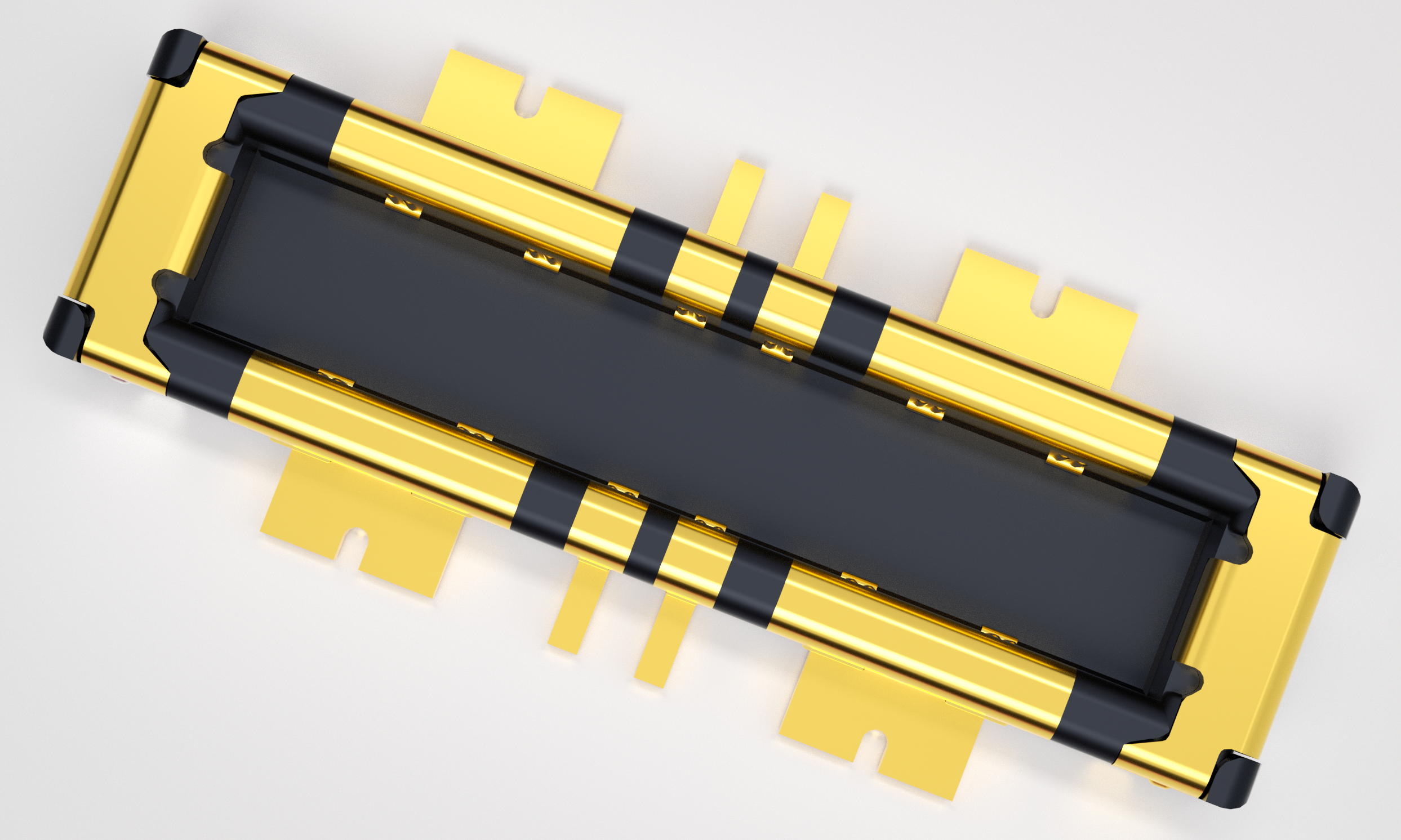

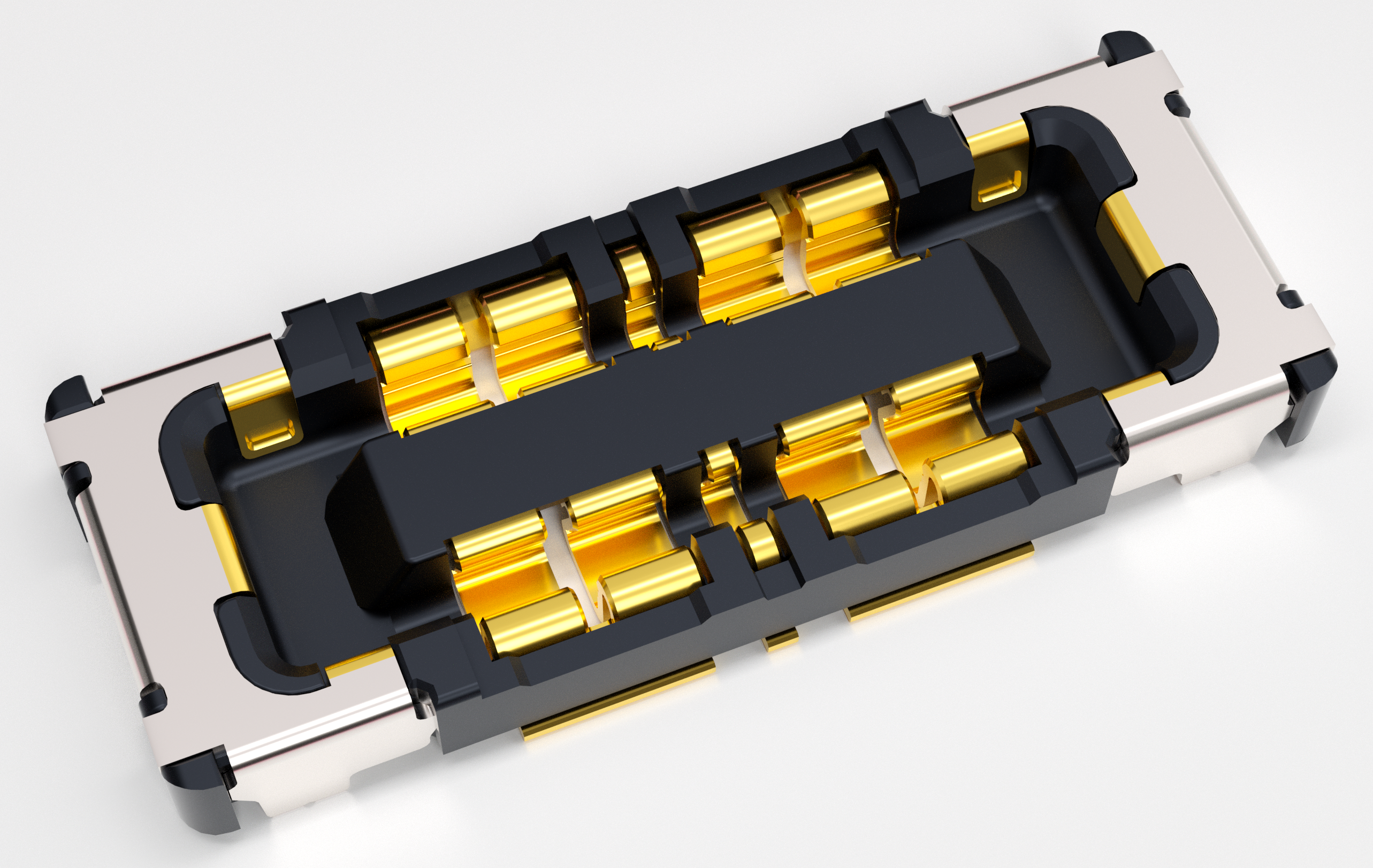

产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
金具 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
0.35 |
基板平行插接 |
0.70 |
2.20 |
信号端子2芯，电源端子4芯 |
with |
-55 ～ +85℃ |
公座 |
BT10A |
|||
|
量产中 |
0.35 |
基板平行插接 |
0.70 |
2.20 |
信号端子2芯，电源端子4芯 |
with |
-55 ～ +85℃ |
母座 |
BT10A |
|||
|
量产中 |
0.35 |
基板平行插接 |
0.70 |
2.20 |
信号端子4芯，电源端子4芯 |
with |
-55 ～ +85℃ |
公座 |
BT10A |
|||
|
量产中 |
0.35 |
基板平行插接 |
0.70 |
2.20 |
信号端子4芯，电源端子4芯 |
with |
-55 ～ +85℃ |
母座 |
BT10A |
产品特性
◆電源和訊號端子均採用兩點結構設計，以抵抗扭轉應力，金屬配件包覆頂面，嵌合導向順暢且穩固。
◆金屬鎧裝配件採用耐用的壓緊結構，具有鎖定區域，可增強保持力，並為配合面提供保護，防止損壞塑膠絕緣體。
◆提高了客戶的工作表現，在交配過程中有明顯的喀嚓聲。
◆產品嵌合高度（基板間）0.7mm、側寬2.2mm、長度6.0mm、節省空間。
◆壓紋載帶包裝、每捲輪15,000個、搭配自動貼裝。
◆環保產品、符合RoHS指令、無鹵素要求
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
