0.5mm間距

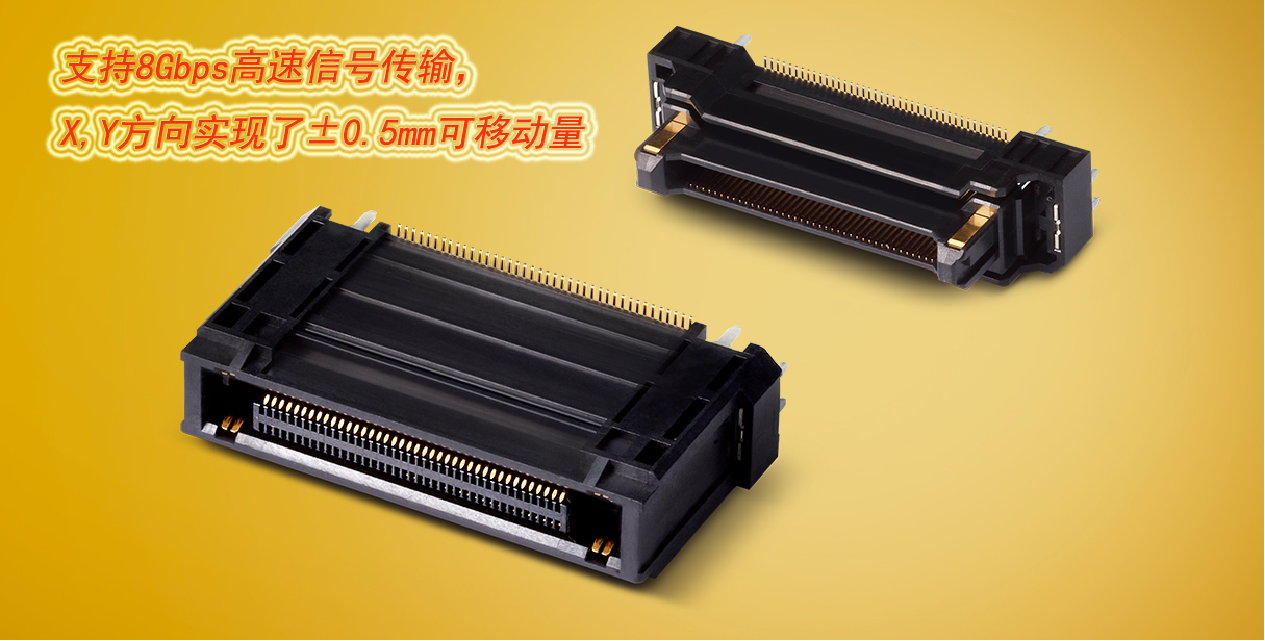

DF50A系列
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT/DIP |
|
嵌合形式 |
垂直嵌合-垂直嵌合 垂直嵌合-水平嵌合 | 接點方向 | Bottom Contact |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
20, 40, 60, 80, 100, 120芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
PCIe Gen.4 |
|
傳輸速度（代表參考値） |
16Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
8.9mm |
嵌合高度 |
8/9/10/11/12/13/14/15 /19/20/21/23/25/30 mm |
|
額定電壓（AC） |
50V |
額定電壓（DC） |
50V |
|
額定電流 |
0.5A
|
耐電壓值 |
AC 250Vrms, 1min |
|
阻抗匹配 |
100 Ω |
接觸阻抗 |
40mΩ Max. |
|
使用溫度範圍（Max） |
125 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
產品移動量(X) |
±0.6mm |
產品移動量(X) |
±0.6mm |
|
有效嵌合Z長度 |
|
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
1800 PCS |
插头侧值+插座侧值
堆叠高度变化型（8~30mm）
20, 40, 60,
80, 100, 120芯
P：双排插头
R：双排插座
(800)：标准产品，
[⑧=05]: 压纹包装（3,000 件/卷）
[⑧=10]: 压纹包装（4,000 件/卷）
(895): 压纹包装（1,800 件/卷）（用于原型）
產品訂單編碼規則：DF50A-XX-XXP/X-0.5V-895
①系列名称
②高度类型堆叠高度（mm）：
③信号端子数
④连接器类型
⑤电源端子数
⑥接触间距
⑦端子形状
⑧包装类型
DF50A
无
0.5mm
V：直型SMT
产品特性
◆浮動設計：X方向：±0.6mm；Y方向：±0.6mm。
◆由於採用①夾層2點接觸結構，此端子在汽車的振動環境中具有高度可靠性。此外，透過採用②金屬配件形狀，抑制插入和移除時損壞的風險，來實現高堅固性。
◆符合高速傳輸標準MIPI D-PHY（8Gbps）。
◆支援高速傳輸
支援高速傳輸是京森美憑藉源自先進技術的可靠性能和結構，滿足通訊基礎設施以及汽車、FA設備、醫療設備等各種領域中日益高漲的高速連接器需求。以可靠的性能和構造滿足汽車領域對高速傳輸日益增長的需求＜Signal Integrity(SI)支持體系＞我們為客戶提供各種支持，例如：連接器的模擬模型(Touchstone和IBIS等)、SI支持和判斷是否符合各種信號標準等。
1. 回波損耗(反射)
根據端子間距、訊號端子寬度、與接地端子距離、絕緣材料介電常數等，透過對包括浮動部在內的阻抗匹配，以減少回波損耗。
2. 插入損耗(衰減)
依端子間距、訊號端子寬度及厚度、絕緣材料介質損耗等，對包括浮動部在內進行最佳化，盡可能抑制共振，使插入損耗與頻率成正比。
3. 串擾(洩漏)
依端子間距、傳輸速率，對差分對端子、接地接腳分配進行最佳化，盡可能抑制共振，以減少串音。
◆混合式設計（電源Pin為3A/ Pin *4Pin），電流：訊號Pin 0.5A/ Pin，電源Pin 3A／Pin類型。
◆可用於自動組裝，明顯的導口設計，非常方便組裝。
◆提供對應-40°C到+125℃的汽車的嚴苛溫度環境。支援車載設備，如毫米波雷達，光達，駕駛員監控攝影機等。
◆在符合IATF 16949的工廠製造，IATF 16949是一家專門從事汽車產業的品質管理系統。
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。連接器中不使用超過標準值的氯或溴。根據 IEC61249-2-21 標準定義。 Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。標準產品為每卷1800 件，但也有每卷500件的樣機產品。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
