0.5mm間距

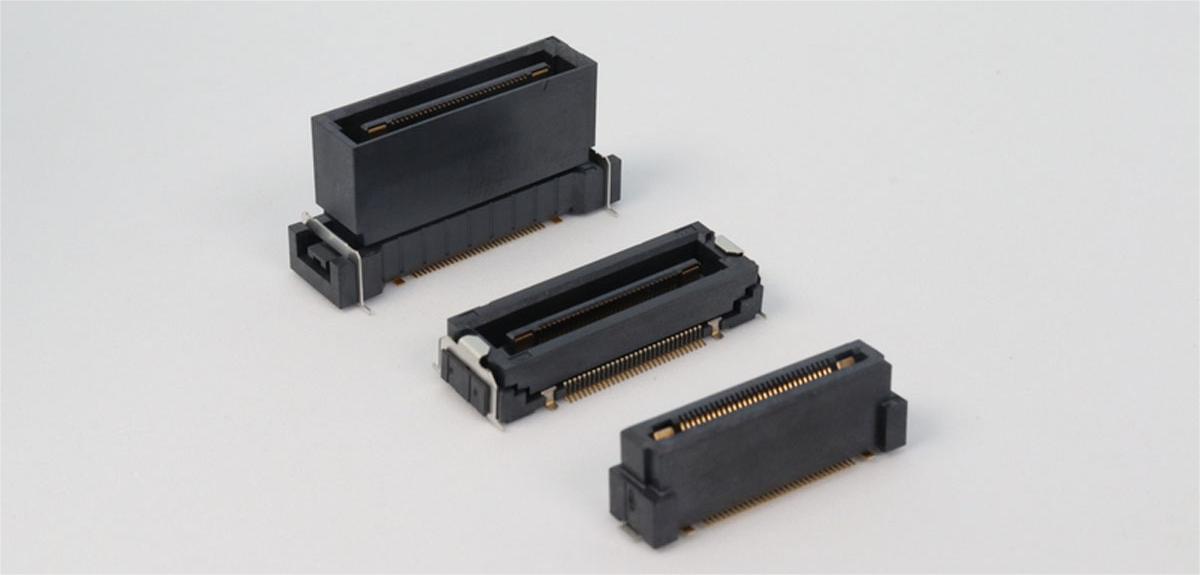

DF50B系列
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT/DIP |
|
嵌合形式 |
垂直嵌合-垂直嵌合 垂直嵌合-水平嵌合 | 接點方向 | Bottom Contact |
|
嵌合部間距Pitch |
0.5mm | 基板安裝間距Pitch | 0.5mm |
|
芯數 |
30、40、60、80、100、120、140芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
PCIe Gen.1~Gen.4、MIPI D/C-PHY、SATA3.0、USB3.1 Gen.1 |
|
傳輸速度（代表參考値） |
8Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
10.4mm |
嵌合高度 |
8/10/15/18/20/25/30mm |
|
額定電壓（AC） |
50V |
額定電壓（DC） |
50V |
|
額定電流 |
0.5A/signal terminal
|
耐電壓值 |
AC 200Vrms, 1min |
|
阻抗匹配 |
100 Ω |
接觸阻抗 |
80mΩ Max. |
|
使用溫度範圍（Max） |
125 ℃ |
使用溫度範圍（Min） |
-55 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
50 |
|
產品移動量(X) |
±1.2mm |
產品移動量(X) |
±1.2mm |
|
有效嵌合Z長度 |
|
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
1800 PCS |
| 產品訂單編碼規則：DF50B-XX-XXP/4-0.5V-895 | |||||||
|
①系列名称 |
②高度类型堆叠高度（mm）： |
③信号端子数 |
④连接器类型 |
⑤电源端子数 |
⑥接触间距 |
⑦端子形状 |
⑧包装类型 |
| DF50B |
插头侧值+插座侧值 堆叠高度变化型（8~30mm） |
30、40、60、80、 100、120、140芯
|
P：双排插头 R：双排插座 |
4 |
0.5mm |
V：直型SMT |
(800)：标准产品， [⑧=05]: 压纹包装（3,000 件/卷） [⑧=10]: 压纹包装（4,000 件/卷） (895): 压纹包装（1,800 件/卷）（用于原型） |
产品特性
◆在浮動式板對板連接器中，適用高速傳輸規格PCIe Gen.4（16GT/s），同時支援USB3.1 Gen.2規格的產品。 特性阻抗以85Ω～100Ω為目標，可支援各類高速傳輸規格。 <支援規格> PCIe Gen.1 2.5GT/s～Gen.4 16GT/s、USB3.1 Gen.1/Gen.2、MIPI D/C-PHY、SATA3.0 等.
◆間距0.5mm，X,Y方向上可浮動量±1.2mm，引誘量在XY方向±1.5 mm.可吸收基板安裝錯位及實裝偏差。透過減緩焊接部位的應力實現長期可靠性，是一款將電氣特性和機械特性這兩種相對立的特性都進行了大幅提升的產品。
◆可依額定電流的需求，在訊號PIN之外配置專用的4個電源PIN（每個端子6.0A）。
◆一般而言，由於基板間距會因累積公差而變化，進而影響連接器接觸部位的有效嵌合長度而影響傳輸性能。 「DF50B系列」在考慮傳輸規格的前提下進行了形狀最佳化設計，在實現高速傳輸的同時，也能確保基板間高度容許量達到±0.75mm。
◆車載用、耐高溫，IATF16949認證廠生產使用溫度範圍為－40℃～＋125℃，為耐高溫產品，適用於ADAS、資訊娛樂系統等車用設備。該產品在IATF 16949認證工廠生產。
◆對應RoHS指令、無鹵素要求。
◆端子材質：銅合金
◆膠座材質：耐熱樹脂
◆工作溫度範圍：-40℃～+125℃
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
