0.635mm間距

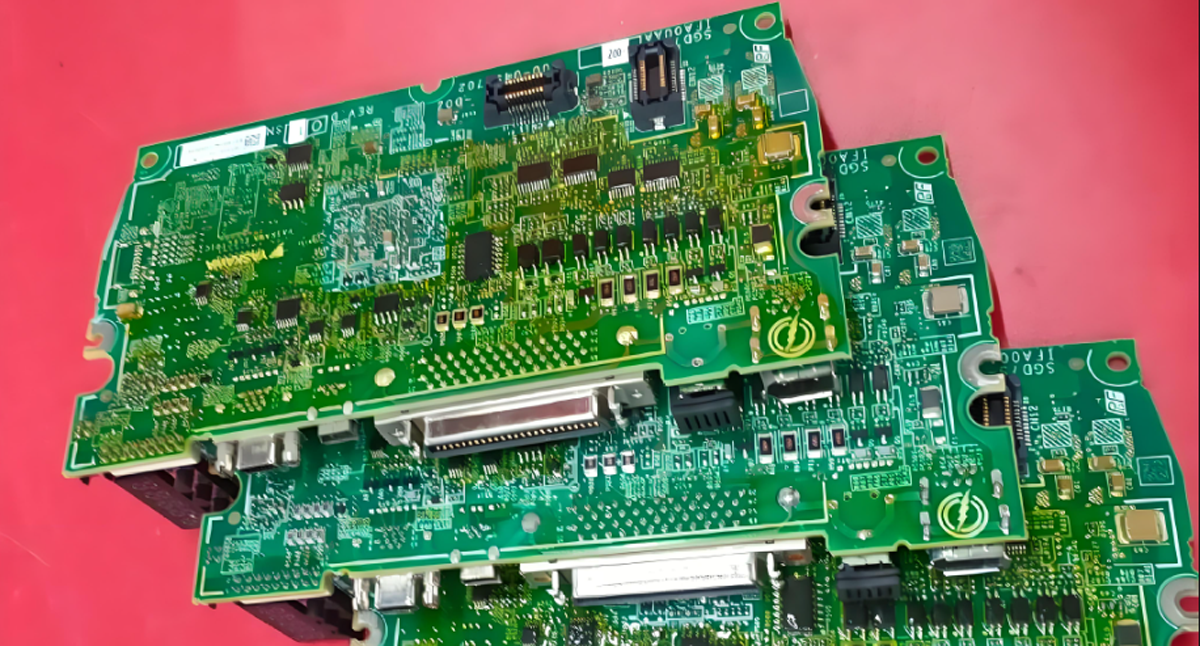

DF635B系列
DF635B系列連接器間距為 0.635 毫米，嵌合高度為 8.0 毫米，是一種用於板對板平行連接的直型連接器。它採用浮動結構，在配接狀態下可在 XY 方向移動 ±0.5 毫米，從而吸收電路板安裝偏差和振動，並提高接觸可靠性。此外，插座連接器的設計外形低矮，但具有側壁，可防止安裝時散落的助焊劑等異物附著，插頭連接器的接觸形狀具有提高集中載荷以消除異物（擦拭效果）的機制，從而實現了高接觸可靠性。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
垂直嵌合-垂直嵌合 | 接點方向 | Bottom Contact |
|
嵌合部間距Pitch |
0.635mm | 基板安裝間距Pitch | 0.635mm |
| 芯數 |
40、60芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
PCIe Gen.1~Gen.4、MIPI D/C-PHY、SATA3.0、USB3.1 Gen.1 |
|
傳輸速度（代表參考値） |
|
本體長度（間距方向） |
|
|
本體寬度（縱向） |
11.4mm |
嵌合高度 |
8mm |
|
額定電壓（AC） |
100V/Contact |
額定電壓（DC） |
100V/Contact |
|
額定電流 |
0.5A/signal terminal
|
耐電壓值 |
AC 500Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
150mΩ Max. |
|
使用溫度範圍（Max） |
+85 ℃ |
使用溫度範圍（Min） |
-40 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
100 |
|
產品移動量(X) |
±0.5mm |
產品移動量(X) |
±0.5mm |
|
有效嵌合Z長度 |
0.6mm |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
500 PCS |
| 產品訂單編碼規則：DF635B-XX-XXP/X-0.635V-895 | |||||||
|
①系列名称 |
②高度类型堆叠高度（mm）： |
③信号端子数 |
④连接器类型 |
⑤电源端子数 |
⑥接触间距 |
⑦端子形状 |
⑧包装类型 |
| DF635B |
插头侧值+插座侧值 堆叠高度变化型（8mm） |
40,60芯
|
P：双排插头 R：双排插座 |
无 |
0.635mm |
V：直型SMT |
(800)：标准产品， [⑧=05]: 压纹包装（3,000 件/卷） [⑧=10]: 压纹包装（4,000 件/卷） (895): 压纹包装（500 件/卷）（用于原型） |
产品特性
◆浮動移動量X方向：±0.5mm，Y方向：±0.5mm
◆2點接觸結構確保高接觸可靠性
連接器的設計外形低矮，但具有側壁，可防止異物（如安裝過程中飛濺的助焊劑）附著。
連接器的端子接觸形狀具有增加集中負荷和消除異物（擦拭效果）的機制，從而實現高接觸可靠性。
◆接觸部分採用輥面連接，實現低插拔力。
◆連接器背面有絕緣底壁，可減少圖案禁區。這種結構還能在產品的相對端子地之間進行模式接線，適合高密度安裝。
◆支援在同一板上使用多個單元,不同堆疊高度的產品組合一致，節省成本與空間
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷500件。
◆2點接觸結構確保高接觸可靠性
連接器的設計外形低矮，但具有側壁，可防止異物（如安裝過程中飛濺的助焊劑）附著。
連接器的端子接觸形狀具有增加集中負荷和消除異物（擦拭效果）的機制，從而實現高接觸可靠性。
◆接觸部分採用輥面連接，實現低插拔力。
◆連接器背面有絕緣底壁，可減少圖案禁區。這種結構還能在產品的相對端子地之間進行模式接線，適合高密度安裝。
◆支援在同一板上使用多個單元,不同堆疊高度的產品組合一致，節省成本與空間
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷500件。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
