0.635mm間距

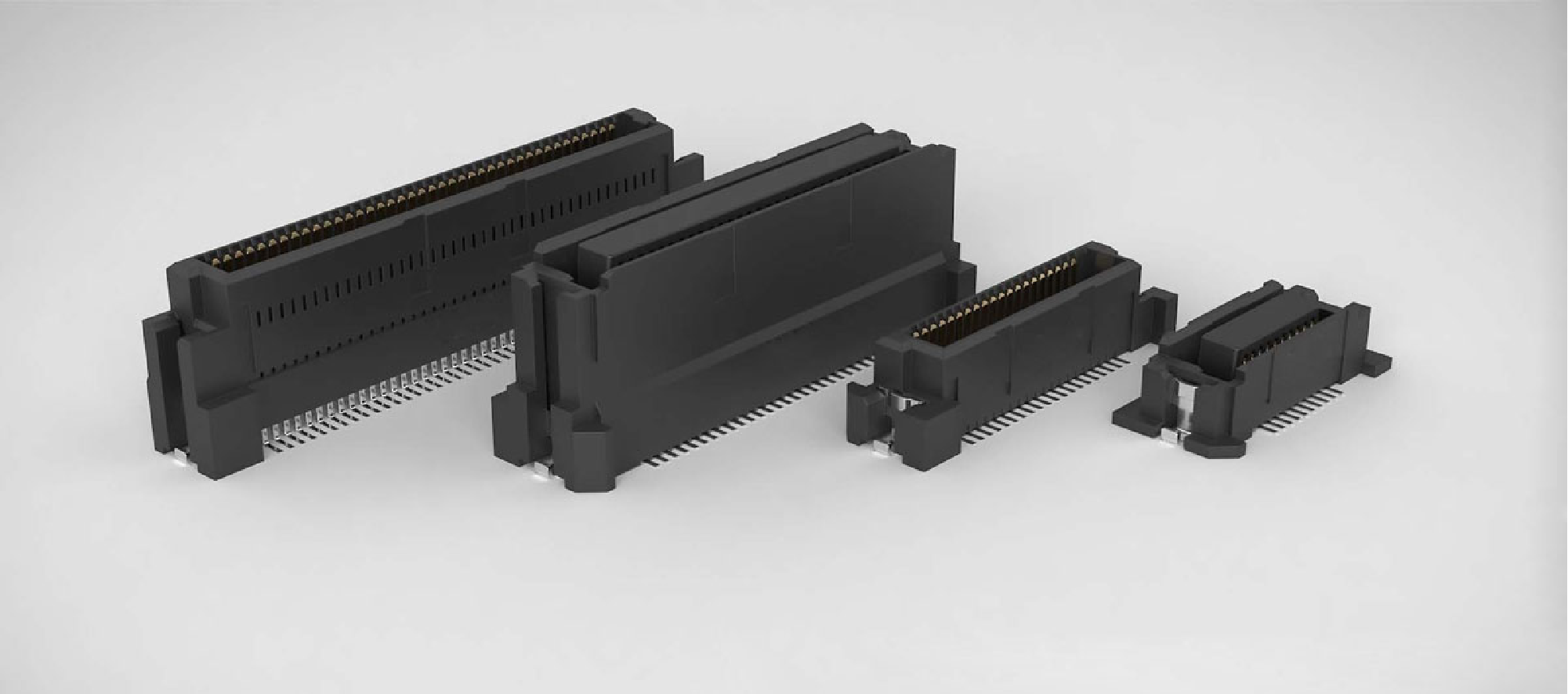

DF635A系列
由於ADAS、自動駕駛等功能的增加，ECU 需要多個電路板來處理更多的訊號，因此在最近的汽車中需要連接器來連接電路板。這些連接器必須能夠高速傳輸，以便無延遲地傳輸訊號，同時也必須具備耐熱性和接觸可靠性，以應對汽車特有的惡劣工作環境。在此背景下，我們開發了汽車用浮動板對板連接器BD635系列，該系列集高速傳輸（30Gbps 以上）和兩點接觸於一身，並兼容自動裝配。該產品的最高使用溫度已提高到125°C，是一款適合汽車應用的連接器。 XY方向上 ±0.7毫米的浮動結構可吸收安裝和組裝過程中的偏差，再加上鑲嵌式插入結構，該產品適用於機器人組裝。傳統的剛性連接器存在難以在同一塊電路板上使用多個闆對板連接器的問題，而浮動結構可以吸收安裝偏差，使使用多個連接器成為可能。接觸結構為兩點接觸，透過對異物的對策提高了接觸可靠性，而輥面接觸則消除了傳統兩點接觸所存在的高插入力和拔出力問題，從而提高了操作性。為滿足日益增長的高速傳輸需求，該產品實現了超過 30Gbps 的高速傳輸，相當於10 GBASE-KR (*1) 和 PCIe Gen3 (*2)。目前共有26種類型可供選擇，包括30至100極、插接高度為8毫米至30毫米的四種平行類型，以及兩種垂直類型，並將適時增加更多變化。所有 "BD635系列變異 "均可提供樣本。
*有關銷售時間的詳細信息，請聯繫我們。
*有關銷售時間的詳細信息，請聯繫我們。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
垂直嵌合-垂直嵌合 垂直嵌合-水平嵌合 | 接點方向 | Bottom Contact |
|
嵌合部間距Pitch |
0.635mm | 基板安裝間距Pitch | 0.635mm |
|
芯數 |
20、40、60、80芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
PCIe Gen.1~Gen.4、MIPI D/C-PHY、SATA3.0、USB3.1 Gen.1 |
|
傳輸速度（代表參考値） |
40Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
10.4mm |
嵌合高度 |
6/8/9/10/11/12/15/16mm |
|
額定電壓（AC） |
AC 125V/Contact |
額定電壓（DC） |
DC 125V/Contact |
|
額定電流 |
0.5A/signal terminal
|
耐電壓值 |
AC 500Vrms, 1min |
|
阻抗匹配 |
100 Ω |
接觸阻抗 |
70mΩ Max. |
|
使用溫度範圍（Max） |
125 ℃ |
使用溫度範圍（Min） |
-55 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
100 |
|
產品移動量(X) |
±0.7mm |
產品移動量(X) |
±0.7mm |
|
有效嵌合Z長度 |
0.6mm |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
500 PCS |
| 產品訂單編碼規則：DF635A-XX-XXP/X-0.635V-895 | |||||||
|
①系列名称 |
②高度类型堆叠高度（mm）： |
③信号端子数 |
④连接器类型 |
⑤电源端子数 |
⑥接触间距 |
⑦端子形状 |
⑧包装类型 |
| DF635A |
插头侧值+插座侧值 堆叠高度变化型（6~16mm） |
20,40,60,80芯
|
P：双排插头 R：双排插座 |
无 |
0.635mm |
V：直型SMT |
(800)：标准产品， [⑧=05]: 压纹包装（3,000 件/卷） [⑧=10]: 压纹包装（4,000 件/卷） (895): 压纹包装（1,800 件/卷）（用于原型） |
产品特性
◆浮動移動量X方向：±0.7mm，Y方向：±0.7mm
◆Z軸方向板對板公差±0.6mm
◆2點接觸結構確保高接觸可靠性
◆接觸部分採用輥面連接，實現低插拔力。
◆工作溫度範圍：-55℃～+125℃
◆支援高速傳輸40Gbps+（10GBASE-KR，PCIe Gen5等效）
◆大導向形狀提供優異的配合操作性，支援自動組裝與配合（配合導向量：±1.0mm）
◆支援在同一板上使用多個單元,不同堆疊高度的產品組合一致，節省成本與空間
◆整合導向凸耳和公差補償可實現無錯誤生產，輕鬆插接
◆確保焊接點具有良好的可視性
◆在符合IATF 16949的工廠製造，IATF 16949是一家專門從事汽車產業的品質管理系統。
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷500件。
◆Z軸方向板對板公差±0.6mm
◆2點接觸結構確保高接觸可靠性
◆接觸部分採用輥面連接，實現低插拔力。
◆工作溫度範圍：-55℃～+125℃
◆支援高速傳輸40Gbps+（10GBASE-KR，PCIe Gen5等效）
◆大導向形狀提供優異的配合操作性，支援自動組裝與配合（配合導向量：±1.0mm）
◆支援在同一板上使用多個單元,不同堆疊高度的產品組合一致，節省成本與空間
◆整合導向凸耳和公差補償可實現無錯誤生產，輕鬆插接
◆確保焊接點具有良好的可視性
◆在符合IATF 16949的工廠製造，IATF 16949是一家專門從事汽車產業的品質管理系統。
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷500件。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
