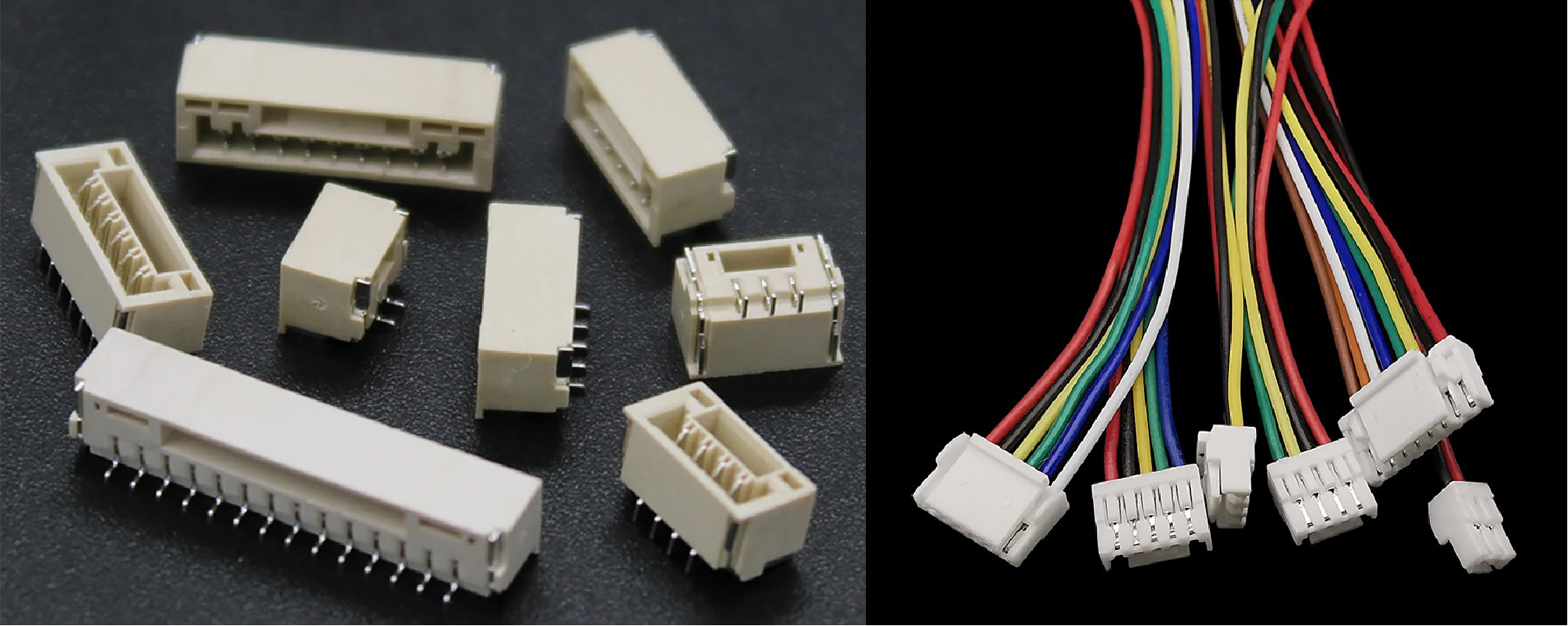

1.25mm間距
JF10B系列
京森紅公司提供的WAFER連接器專為PDP、LCD或小型電子設備開發。這種低插入力型連接器實現了更容易的配合操作。此連接器的接觸部分的基本構造與應用廣泛的SHL連接器相同，所需的插入力低，便於進行插接作業。
产品用途
 |
 |
 |
 |
 |
 |
|
●白色家电 |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●数据印标机 |
●助听器 |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
2,3,4,5,6,7,8,9,
10,11,12,13,4,15芯
連接器形狀
端子，插座，插頭
產品貼裝方式
臥貼
線束品
有，无
參考規格
安全規格
PIN數
開口間距（Pitch）
1.25mm
安裝間距（Pitch）
1.25mm
連接器寬度（縱向）
4.85mm
連接器高度
4.35mm
額定電壓
50V AC/DC
額定電流
1.0A AC/DC
接觸阻抗
30mΩ以下
絕緣阻抗
100MΩ以上
耐電壓
AC 500V a minute
ROHS環保對應
yes
安裝方法
SMT
基板封裝設計
板上
插拔次數
接觸部電鍍
Au,Sn-cu
電鍍厚度
Sn-cu 5um, Au 3um
外殼顏色
米色
接線方法
壓接
適合電線類型
AWG#26～AWG#30
適合電線尺寸（AWG）Min
φ0.76mm
適用於電線尺寸（AWG）Max
φ1.0mm
使用溫度範圍（Min）
-25°C
使用溫度範圍（Max）
+85°C
包裝形式
Emboss
產品梱包數量
2500 PCS
| 產品訂單編碼規則：JF10B-XX-0.125W-895 | ||||
|
①系列名称 |
②信号端子数 |
③接触间距 |
④产品形状 |
⑤包装类型 |
|
JF10B |
2,3,4,5,6,7,8,9, 10,11,12,13,14,15芯 |
0.125mm |
W: 卧贴 L：立贴 |
800)：标准产品， [⑧=05]: 压纹包装（3,000 件/卷） [⑧=10]: 压纹包装（4,000 件/卷） (895): 压纹包装（2,500 件/卷）（用于原型） |
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
板上高度 |
宽度 [mm] |
芯数 |
额定电流 |
工作温度范围 |
适用线缆范围 |
产品形状 |
产品系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

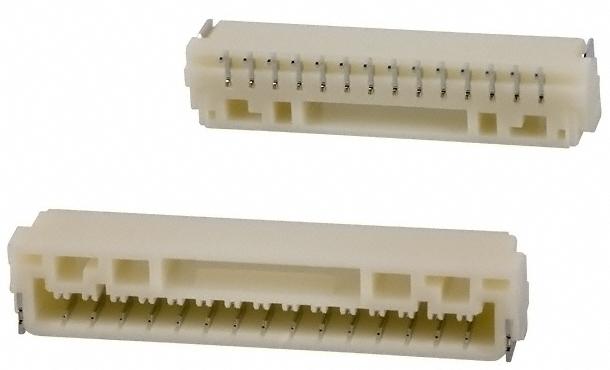

15 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

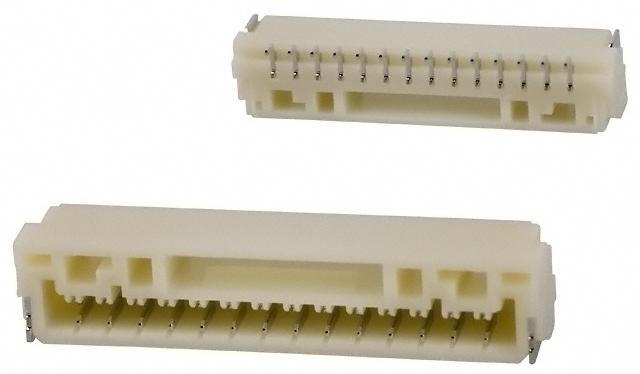

14 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

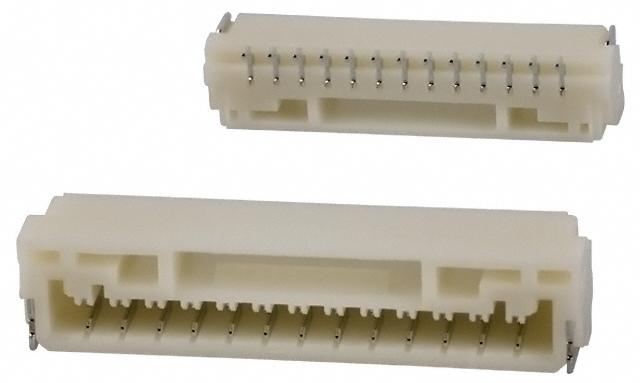

13 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

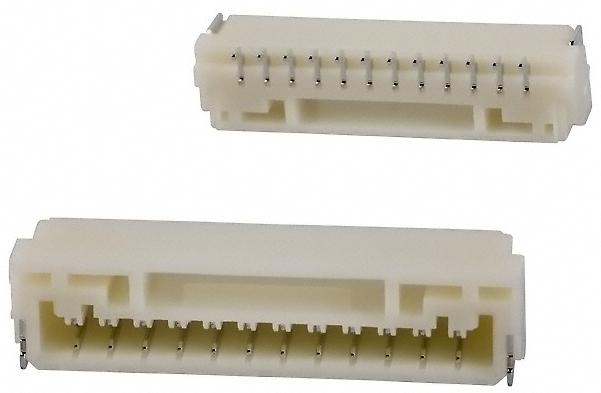

12 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

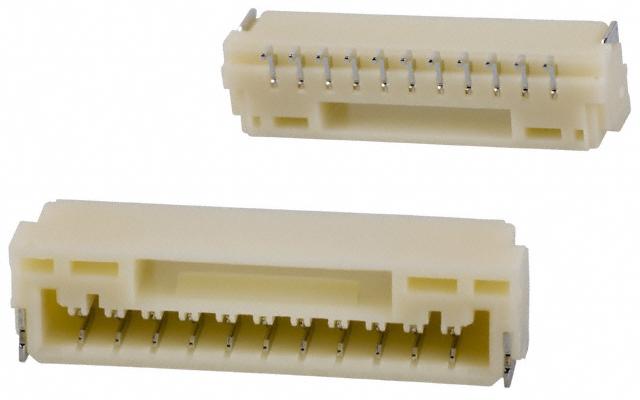

11 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

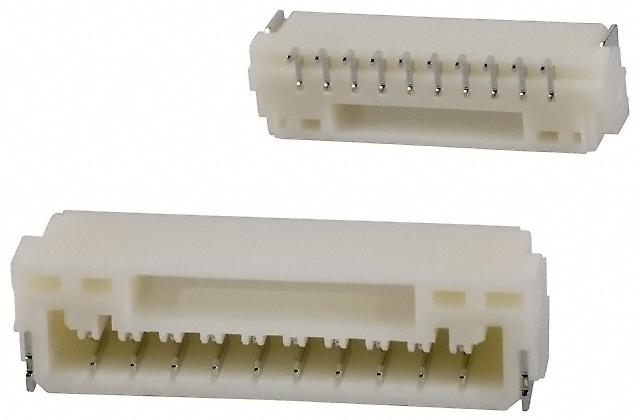

10 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

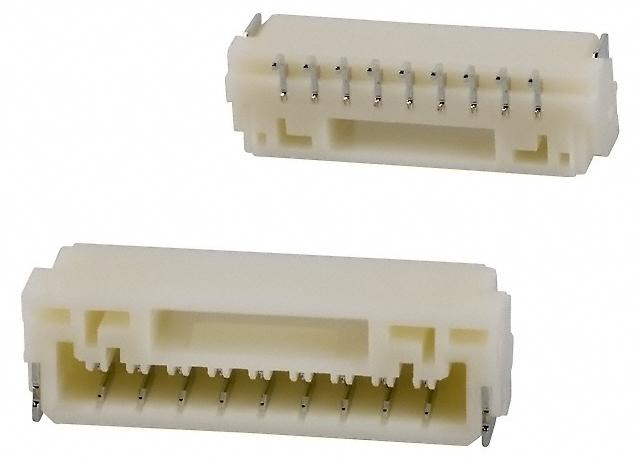

9 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

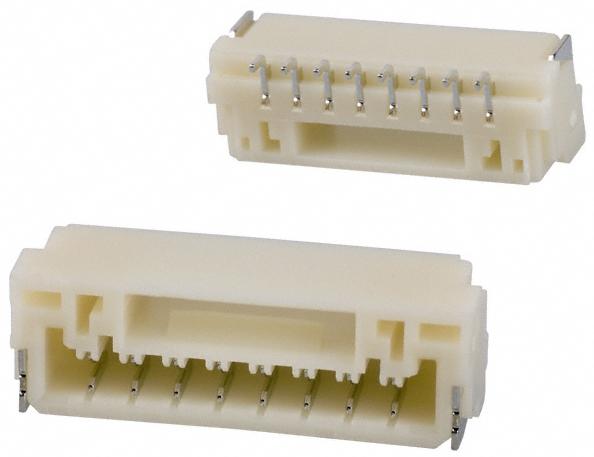

8 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

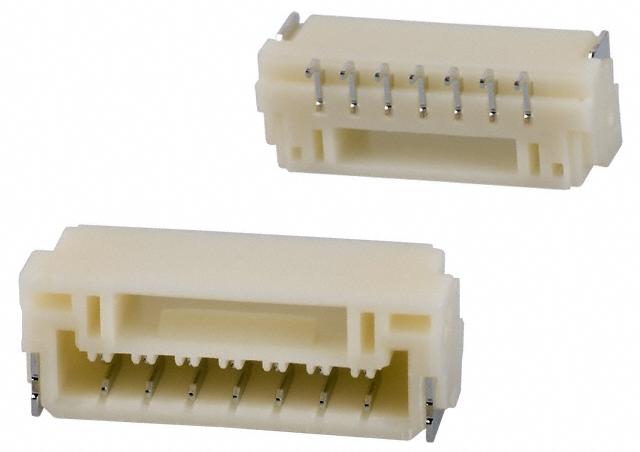

7 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

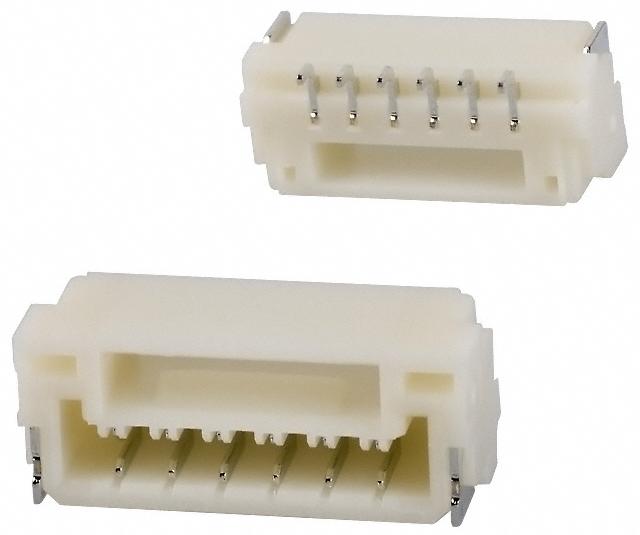

6 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

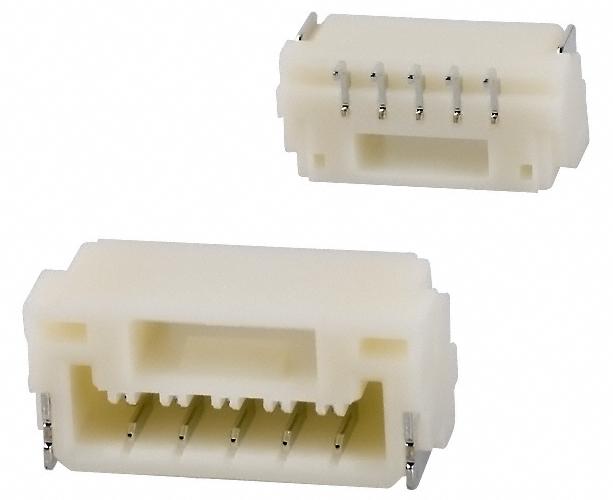

5 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

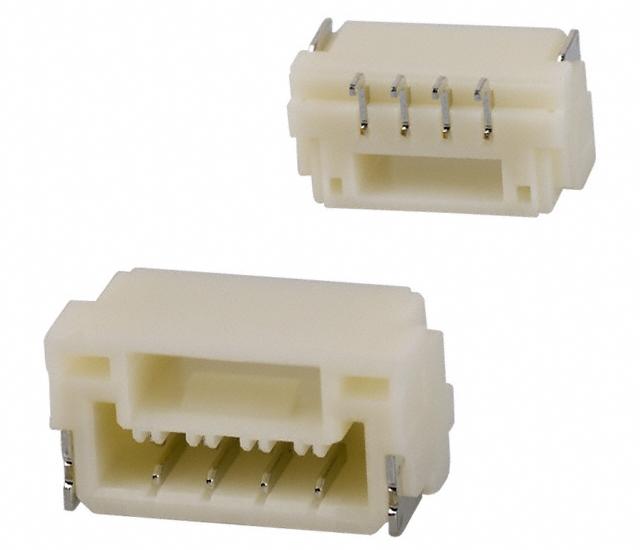

4 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |
3 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
||
|
量产中 |
1.25 |
带压接强度锁配接 |
4.35 |
4.85 |

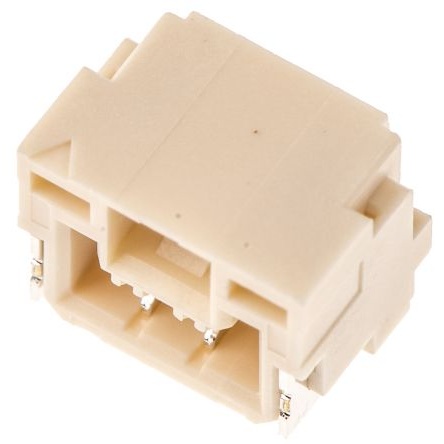

2 |
1.0A AC/DC |
-25℃～＋85℃ |
AWG#30～AWG#26 |
母座 |
WB125B |
产品特性
-節省空間。
◆INS四壁式無摩擦承插板
產品膠芯INS四面圍牆式結構，插座與安裝板之間無摩擦力。
並且防止扭曲有完善的防誤插方法。此外，還附加了金屬配件以防止焊料剝離。
◆提供各種選項以實現設計彈性
-SMT 和穿孔式。
-直角和垂直。
-線對板和線對線。
◆兩點接觸式設計
-採用了耐振動，抗跌落衝擊的「雙接點結構」具有高度的接觸可靠性。
-耐衝擊，振動的4點絕緣體鎖扣構造。低背的同時擁有良好的手感,保證良好的嵌合保持力。
-可在低電流、低電壓和高振動條件下確保可靠的電氣連接。
◆摩擦鎖-考慮到實裝形態，採用耐衝擊和振動的膠座鎖扣構造。
-良好手感並確保可靠的嵌合。
-提供安全插配牢度。
◆適用於SMT插座頭
-允許使用符合工業標準的吸嘴進行大容量定位。
◆符合RHOS環保要求
無鹵素
連接器的氯或溴含量不超過標準值。
*根據 IEC 61249-2-21 定義
Br：900ppm以下、Cl：900ppm以下、Br+Cl：1,500ppm以下
◆支援與自動SMT相容
可透過捲帶包裝實現自動安裝。標準產品為每卷5000件，但也有每卷500件的產品。
(壓花捲軸的外部形狀為每卷5000件）。
镀层规格
| 編碼 | 接點部 | 端尾部 |
輔助鋼片 |
RoHS指令 |
|||
| 01+ | Au | Au | Sn-Cu |
對應 |
|||
| 02+ | Sn-Cu | Sn-Cu | Sn-Cu |
對應 |
|||
