WAFER連接器

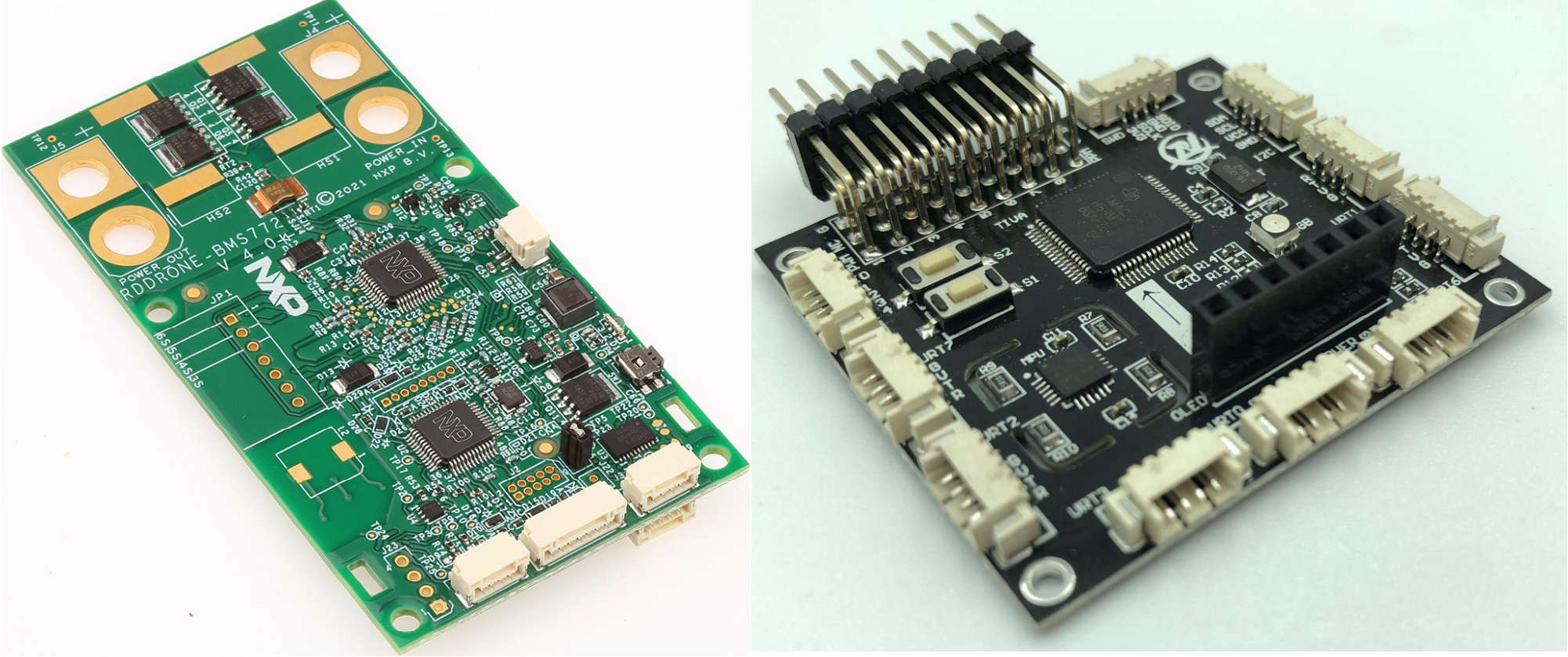

京森紅公司開發製作了各系列又有各自獨特的特徵的WAFER連接器產品，能夠以高品質靈活對應接線方式/鎖扣有無/電鍍/電線尺寸等各種連接器需求。在電源用途除「小型」「支援高電壓・大電流」的優勢外，還具備「完全鎖扣」的功能。在訊號用途具有可在多個領域發揮高性能的通用性以及豐富產品陣容，可根據用途提供最佳解決方案。在操作性優越的具有獨特的垂直嵌合方式（snap lock），提高基板佈局設計自由度的同時，實現了優越的操作性。
1.25mm間距
产品图片 |
产品名称 |
產品間距Pitch |
芯數 |
連接方式 |
額定電壓值(AC/DC) |
額定電流(AC/DC) |
絕緣阻抗值(MΩ) |
耐電壓值（Vrms） |
適用電纜 |
|---|---|---|---|---|---|---|---|---|---|
|
1.25mm |
2,3,4,5,6,7,8,9, 10,11,12,13,14,15芯 |
直立貼 |
最大125V |
1.0A (AWG#26使用時) |
100以上 |
AC 250V |
適用AWG#30~#26電纜 |
产品图片 |
产品名称 |
產品間距Pitch |
芯數 |
連接方式 |
額定電壓值(AC/DC) |
額定電流(AC/DC) |
絕緣阻抗值(MΩ) |
耐電壓值（Vrms） |
適用電纜 |
|---|---|---|---|---|---|---|---|---|---|
|
1.25mm |
2,3,4,5,6,7,8,9,10,11,12,13,4,15芯 |
臥貼 |
最大125V |
1.0A (AWG#26使用時) |
100以上 |
AC 250V |
適用AWG#30~#26電纜 |
产品图片 |
产品名称 |
產品間距Pitch |
芯數 |
連接方式 |
額定電壓值(AC/DC) |
額定電流(AC/DC) |
絕緣阻抗值(MΩ) |
耐電壓值（Vrms） |
適用電纜 |
|---|---|---|---|---|---|---|---|---|---|
|
1.25mm |
2,3,4,5,6,7,8,9,10,11,12,13,4,15芯 |
臥貼 |
50V |
1.0A (AWG#26使用時) |
100以上 |
AC 500V |
適用AWG#30~#26電纜 |
产品图片 |
产品名称 |
產品間距Pitch |
芯數 |
連接方式 |
額定電壓值(AC/DC) |
額定電流(AC/DC) |
絕緣阻抗值(MΩ) |
耐電壓值（Vrms） |
適用電纜 |
|---|---|---|---|---|---|---|---|---|---|
|
1.25mm |
2,3,4,5,6,7,8,9,10,11,12,13,4,15芯 |
直立貼 |
50V |
1.0A (AWG#26使用時) |
100以上 |
AC 500V |
適用AWG#30~#26電纜 |
