高密度陣列系列連接器

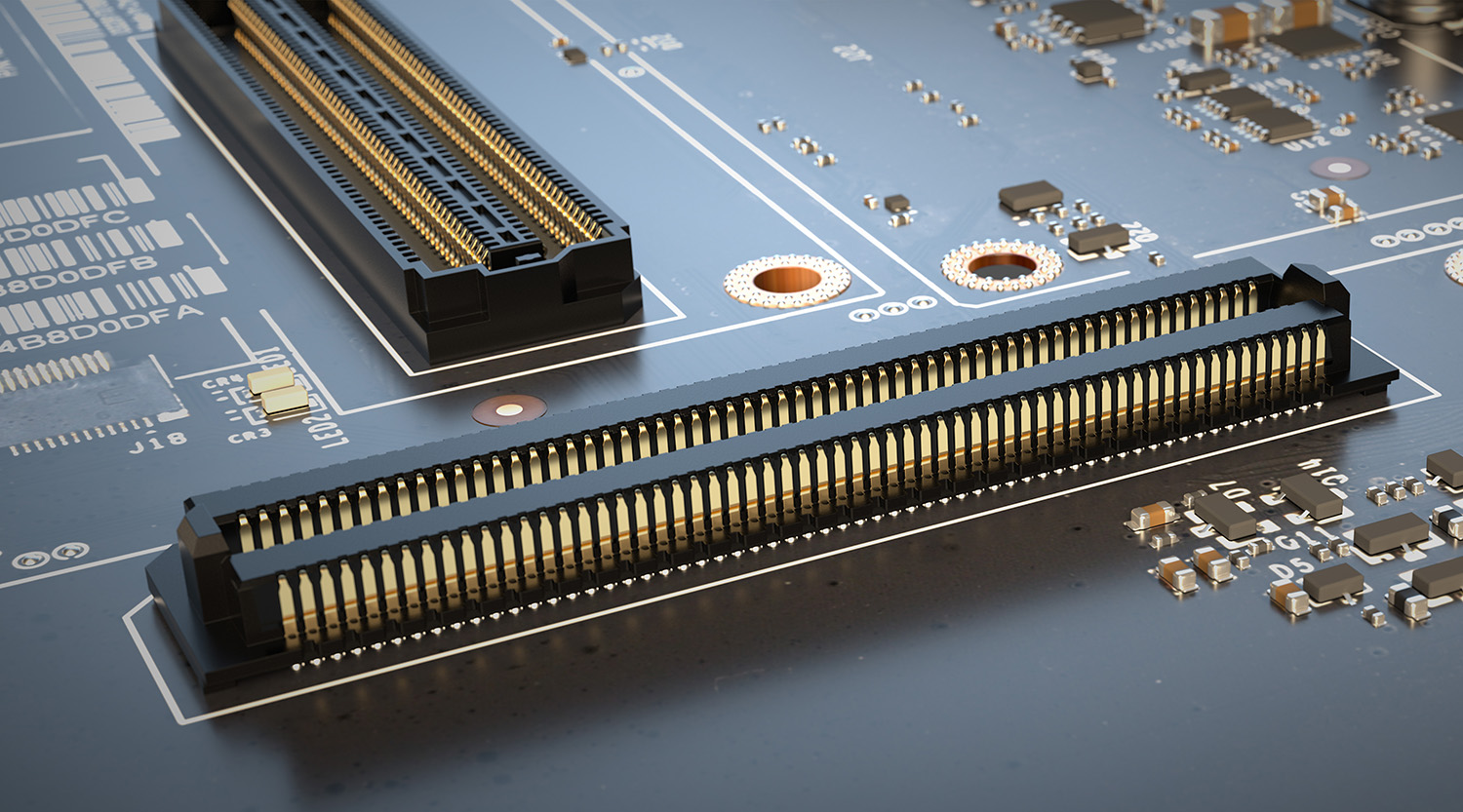

AP系列高密度陣列連接器
*0.635 mm間距開放式端子陣列

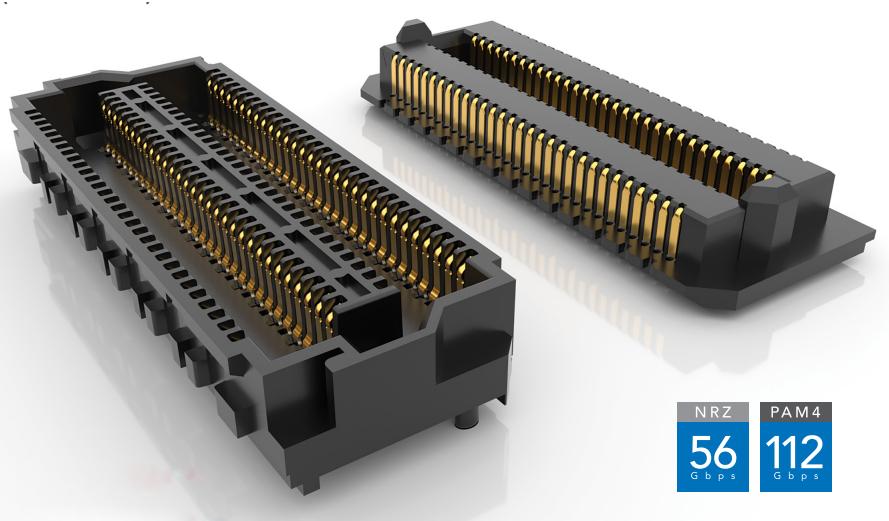

*性能可達56Gbps NRZ/112Gbps PAM4
*成本最佳化解決方案
*組合高度為10mm
*提供400個總端子數； 進程計畫達到超過1,000個端子
*數據速率可與PCIe®Gen5和100GbE相容
产品用途
|
◆5G/LTE 无线 |
◆远程 PHY、MSO |
◆相控/数字阵列雷达 |
◆测试与测量仪器 |
◆低地球轨道/中地球轨道卫星 |
◆射频系统芯片 |
 |
 |
 |
 |
 |
|
产品资料下载
产品规格
| 連接器形狀 | 插头/插座 | 基板安裝方法 | BGA |
| 安裝形式 | 垂直嵌合-垂直嵌合 | 接點方向 | Bottom Contact |
| 嵌合部間距 | 0.635mm | 基板安裝間距 | 0.635mm |
| 芯數 | 40~400芯 | 端子電鍍 | 金 |
| 鍍層厚度 |
10~30μm |
電氣傳輸規格 | |
| 傳輸速度（代表參考値） | 支持56Gbps NRZ/112Gbps PAM4 | 本體長度（間距方向） |
|
| 本體寬度（縱向） |
|
組合高度 | 5mm,10mm |
|
額定電壓（AC） |
150V | 額定電壓（DC） |
|
| 額定電流 |
1.2 A(4 pins powered) |
耐電壓值 |
250 V（AC） |
| 阻抗匹配 |
|
接觸阻抗 |
|
| 使用溫度範圍（Max） | 125 ℃ | 使用溫度範圍（Min） | -55 ℃ |
| 端子配列 | Dual Row | RoHS2 | Yes |
| 產品浮動設計 | NO | 雙接觸點 | No |
| 產品定位台柱 | Yes | 插拔次數 | 500 |
| 產品吸著使用膠蓋 | NO | 產品吸著使用防火膠紙 | Yes |
| 鎖定方式 | Auto I-Lock | 卡防脫功能 | Yes |
| 包裝形式 | Emboss | 梱包數量 | 2000 PCS |
4 ROW
產品訂單編碼規則：XXX-XXS-XXX-X-X-X-X-XX
產品系列
產品芯數
產品高度
端子鍍層規格
端子排數
焊球成分規格
有無定位柱
包裝規格
■ APS：母座；■ APP：公座
20, 40, 60, 100 (PER ROW)
■ 015: 1.5mm;■ 019: 1.9mm；■ 065: 6.5mm；■ 035: 3.5mm
■ L：接触区 10µ金&端子尾部雾锡; ■ S：接触区 30µ金&尾部雾锡;
■ 0: 无焊球 ■ 1: 63.0%锡&37.0% 铅 ■ 2: 96.5% 锡&3.0% 银& 0.5% 铜
■ A：无定位销■ B：定位销
■ TR: 带卷包装■ FR: 整卷数量带卷包装
产品图片 |
订单编号 |
生产状况 |
数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
宽度 [mm] |
芯数 |
焊接固定片 |
工作溫度 |
高速传输 |
产品形状 |
产品系列 |
|---|
产品特性
|
◆開放接腳場設計，實現接地，佈線靈活性與成本最佳化、極致性能解決方案。
|
 |
镀层规格
編碼
端子接點區域
端子尾部區域
RoHs指令
01+
Au 10µ，Au 30µ，
Si 30µ; SI-Cu 30µ
對應
